1.开箱+拆解篇

箱子正面，话说我记得以前索泰的公版换散热都叫做首发版，现在叫霹雳版是因为不用AC散热了？

箱子背面，是一些用料和散热的宣传

封口贴……话说这贴纸贴得真丑，导致开封的时候快感值大幅下降

开箱，揭开顶上的海绵，看见巨大的三奶散热~

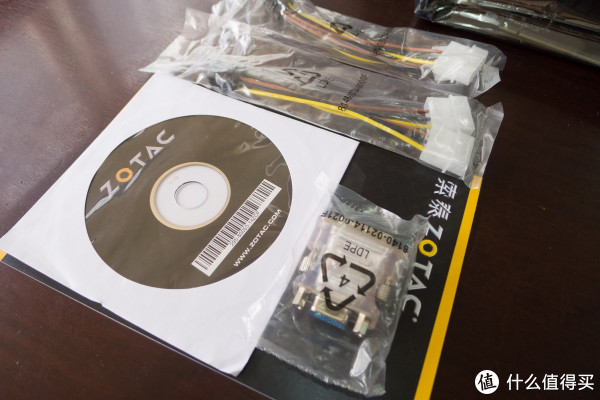

附件是2根D口转6PIN的供电转接线+驱动光碟+说明+万年不变丑丑的DVI-VGA转接头

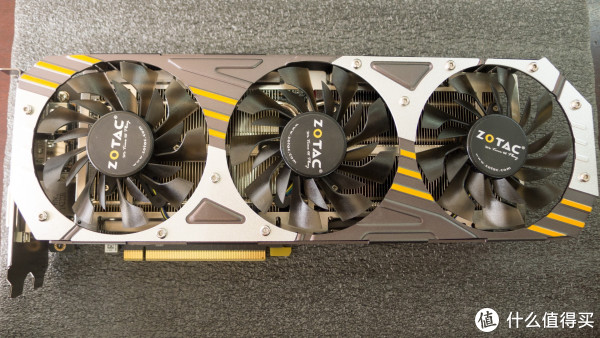

显卡正面，三风扇+金属导流罩散热还是能营造出YY感的~显卡长度大概29cm（其实主要是导流罩长，后面细节图可以看到）

背面PCB，YY感一扫而空

参照公版88GTX的PP……简直无法直视……

I/O接口，HDMI+DP+DVI-D+DVI-I，HDMI和DP的版本未查证，但从GTX970的规格来看，应该是HDMI2.0和DP1.4版本。

一些细节。

SLI金手指，作为低功耗次旗舰，在不需要折腾电源的情况下双卡的潜力还是很大的。

I/O挡板视角，可以看到PCB的高度仅稍高于挡板，没有使用所谓的“越肩式设计”，不需要担心顶到机箱。

双6pin供电，相当容易满足的规格，官方TDP仅145W。

接口旁边的空间比较充足，插拔的时候不会太局促

显卡顶部和底部都有竖条状的进风口

风扇的扇叶，索泰称扇叶设计可以增加静音效果，且即使有一个风扇停止工作双风扇风量仍足以压制核心。

这个位置可以看出导流罩长于散热鳍片，散热鳍片长于显卡PCB……24-25cm的卡被生生做成29cm，真心是用兼容性换YY感

而且风扇扇叶在边缘裸露要小心显卡供电的电源线被刮蹭到……LZ第一次点亮的时候就蹭了一次

4pin温控风扇。

要进一步研究，拆掉散热那是必须的~比起早年的GTX260之流动辄十多二十颗不同规格的螺丝，拆这个丝毫不费功夫。

拆下这6颗带弹簧的小螺丝散热器就下来了。

散热器总览，5风扇3热管很是夺目，目测鳍片比较密集。

从这个位置来看热管弯折的情况不算突兀。

和鳍片末端的结合状况，关于热管和鳍片之间的连接，索泰称使用了“定向烧结式热管”进行连接，号称效果优于传统的穿fin和回流焊……LZ稍稍看了看工艺说明，应该是穿fin工艺的加强版技术

底座并非镜面，而且有6条热管槽，现在空置了1条

然后是显卡本体。

PCB正面一览，其实也是稀稀拉拉的……不过这几代N卡都是这样子的倾向了……盒子上写着使用了2盎司铜的PCB，宣称避免热量聚集可以降低温度。

先看看核心。GM204，其实只是理论意义上的与460类似的甜点核心。

输出部分。有金属屏蔽罩和密密麻麻的的贴片电容

显存来自三星，仅用了单面就已经有4GB的显存，想想如果PCB双面贴满那不是有8G显存了……当年真是不敢想哇

供电部分，核心4+显存2=6相供电，由于散热片是用导热胶贴在mos上的，拆了不方便再贴上就没动，但是从网上找到的图能看到显存每相供电配备了1上1下2mos，而核心每相供电配备了2上2下4 mos。

索泰宣称使用了一体化铁素电感+八爪鱼MOS+X-Cap电容，电容应该是富士通出品。

PWM供电控制芯片是常见的uP1608PK。

略奇葩的地方在这里，供电的右方有一块立方体海绵……没错，就是一块粘在PCB上的海绵……看到上面有鳍片的压痕，LZ猜这货大概是用来支撑上方悬空的散热鳍片的。

这又一次说明了……其实这卡做那么长真没啥意义……
