下面正式开始对鼠标进行拆解。

鼠标内部，一根排线连接上下两块黑色PCB板。

排线的作用主要为灯效传输，鼠标正面三个灯条，竖着的那条是通过鼠标顶部PCB板上的灯珠控制的，另外两条斜着的是底部大PCB板上的贴片灯柱通过导光槽传导而出。

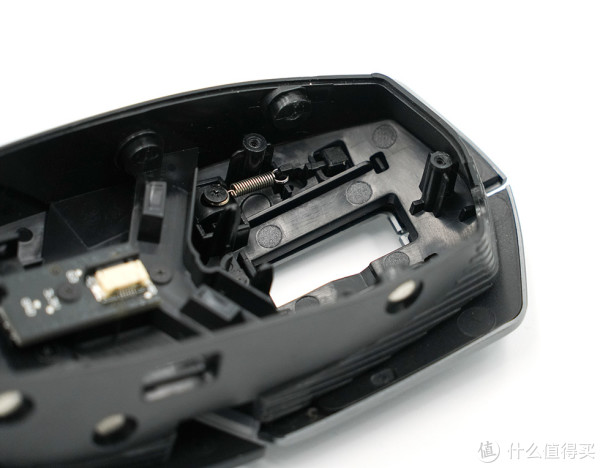

左右两颗主按键的结构很特殊，通过一根弹簧拉拽着整个按键主体。

左侧裙的撞针接口。

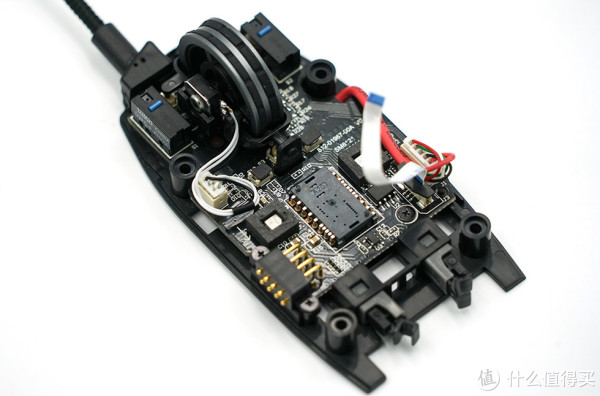

原相3360光学引擎和欧姆龙50M蓝点微动。

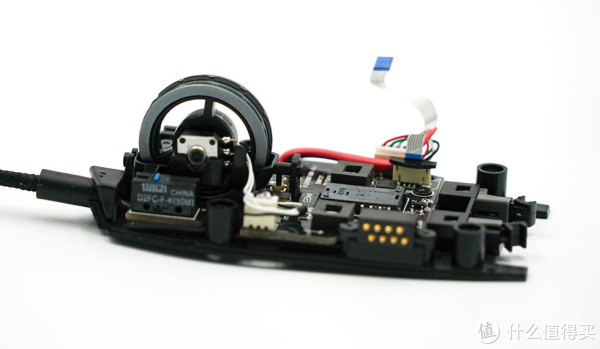

再来看看AW958的四向滚轮，滚轮左右两向以及竖直向下按的功能都是依靠贴片微动完成的。

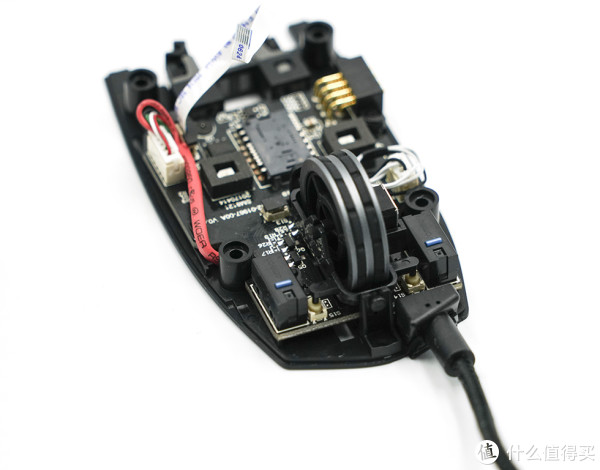

滚轮是通过类似飞线的结构和主PCB板连接的。

鼠标尾部配重插槽的结构。

卸下鼠标滚轮才可以让底盘和主PCB板分离，底盘上有线材的导线槽，小细节的部分还是挺到位的。

PCB板背面的焊点还都是挺饱满的，没啥瑕疵，毕竟是500+价位段的产品。

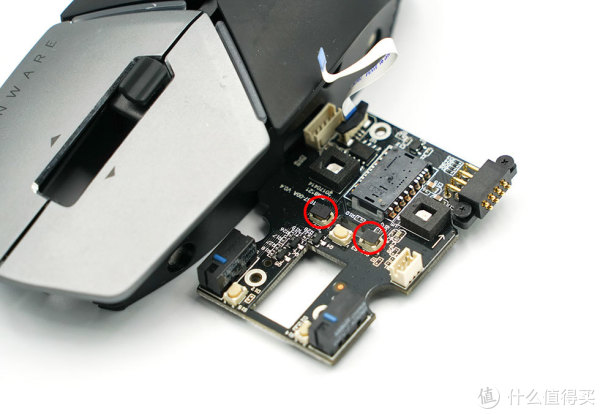

两个黑色的贴片微动是AW958 DPI飞敏调节杆的按钮。

如果你问我解剖后的外星人是啥样的？如下图所示~~~~~~

【总结】

对于普通用户而言，并不推荐大家自行拆解，部分位置拆卸时需要“大力出奇迹”。

经过这一番折腾，我也终于不用对着官方爆炸图猜测AW958的内部结构了。

从某种意义上来说我确实“解剖”了“外星人”，应该不算标题党吧~~全文完，感谢收看。
