拆掉屏幕，露出主板。主板上还有个安装屏幕的塑料支架。

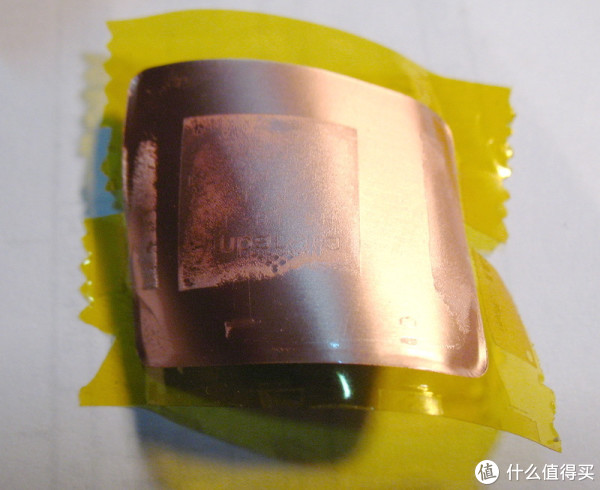

拆除支架后，撕掉塑料膜，里面其实是张铜片作为主芯片的散热片：

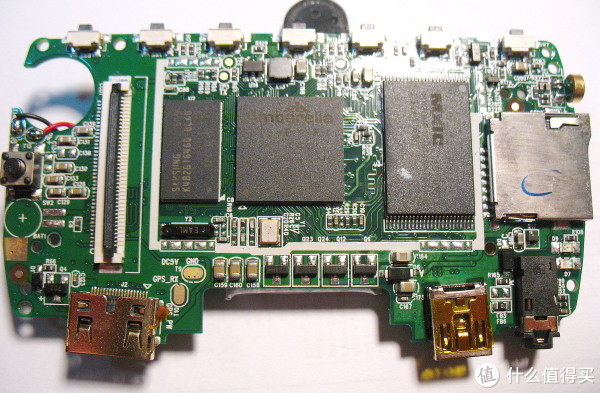

主板正面外观，两个歪斜的插座因为焊点太多，业余条件下没可能重新焊接纠正这两元件，将就用用吧。：

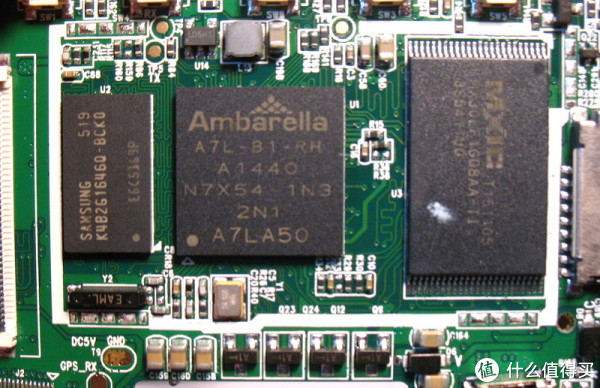

主芯片是安霸A7LA50。左面是颗三星的256MB DDR3内存颗粒，型号为K4B2G1646Q-BCK0。右面是台湾旺宏电子的128MB FLASH芯片，型号为MX30LF1G08AA-TI，应该是用来存储机器固件的。

主板背面：

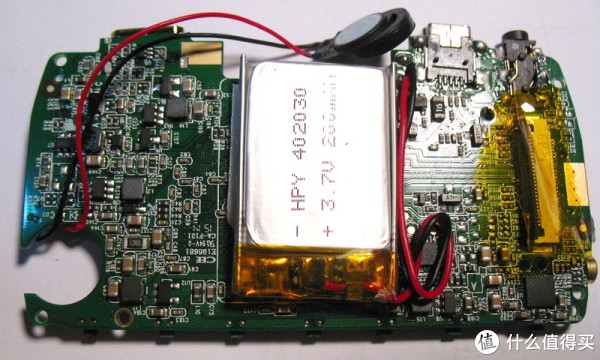

厂家介绍是250mah，实际缩水为200mah的锂聚合物电池，不知道能用几分钟。

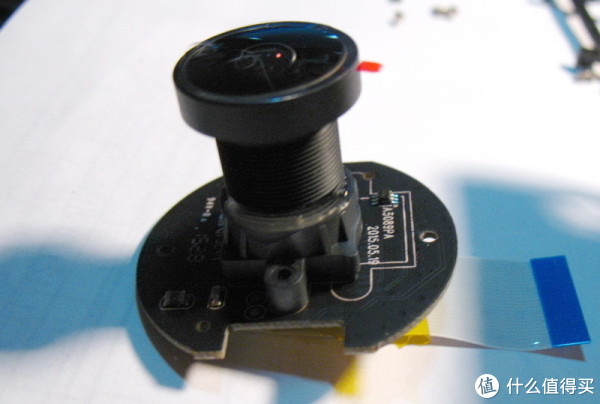

镜头模块置于一块独立的圆形电路板，单独固定在塑料镜头外壳里：

排线下面的电路，都是分立小元件：

镜头模组外观：

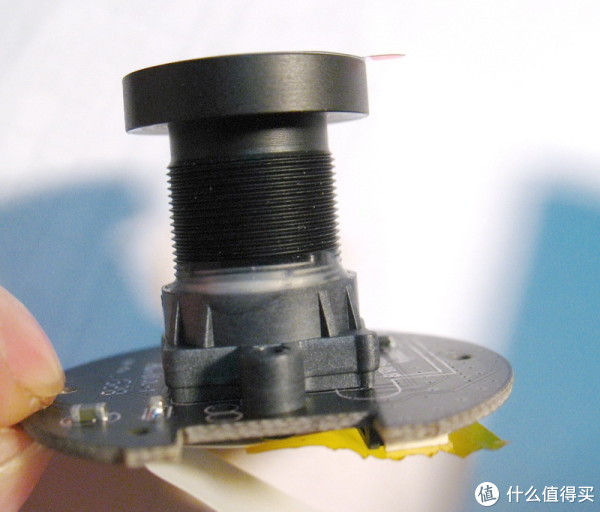

镜头上有螺纹可以调节焦距，工厂调整好后就用胶封死了，用户自己无法调节。

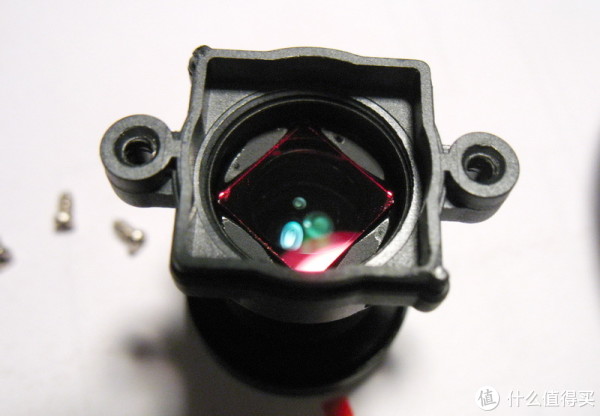

镜头按厂家介绍是6玻光学镜头+1片红外偏光滤镜，这个一拆就报废就不拆了。红外偏光滤镜应该就是最下面这块方形镜片：

镜头按照介绍是F2.0大光圈，170度广角。玻璃镜片的成像质量还算通透但因为直径太小看近距离的物体时畸变相当厉害:

核心主角登场，行车记录仪的视网膜，据介绍是美国OV4689 CMOS感光传感器芯片，参数是400万像素，记录仪的官方介绍的最大录像分辨率是2560×1080，亦支持1296P录像，芯片厂商的参数还要高一些为2688×1520，性能确实挺强悍的：

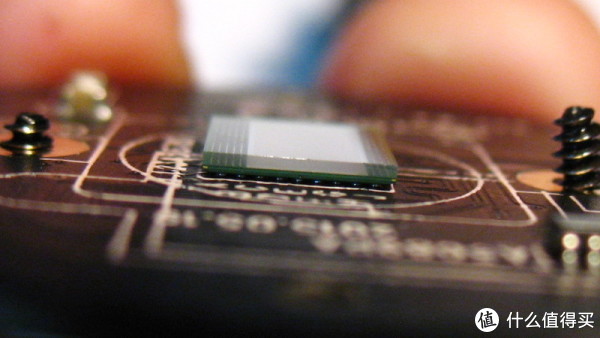

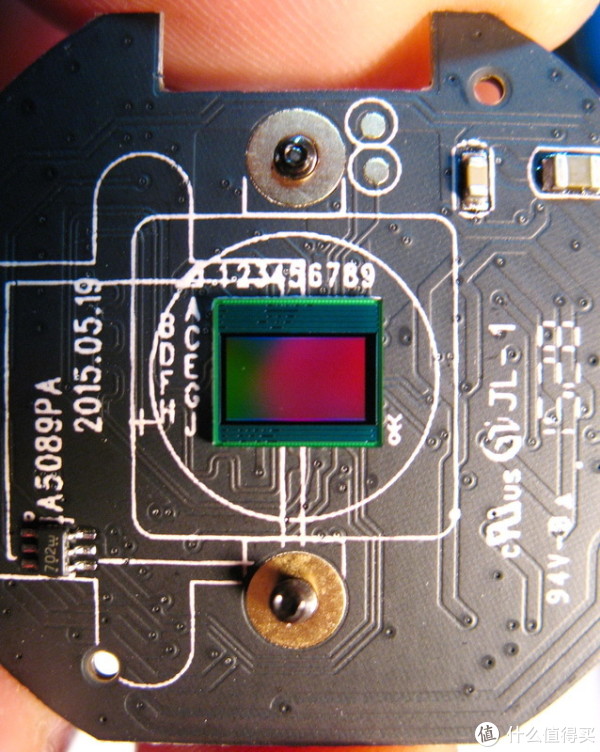

传感器芯片没有经过封装（细看之下仅在晶片表面贴了一层保护玻璃），晶圆切割后直接用BGA工艺贴装在电路板上(应该叫COB封装？）：

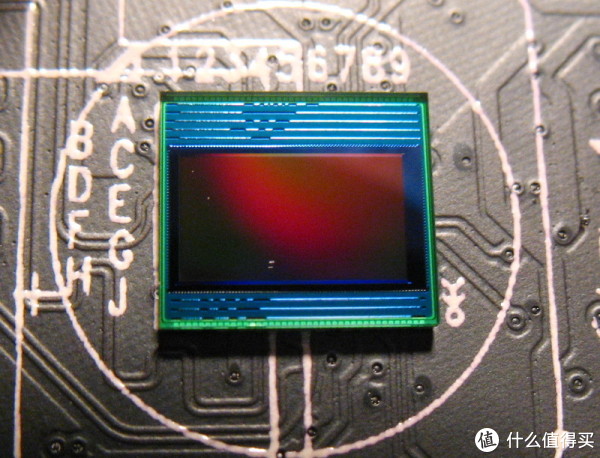

五颜六色炫彩夺目的硅芯片是我的最爱，曾经图好玩经常破坏IC的封装把硅片提取出来，放在显微镜下像卫星照片一样欣赏。

实际测量芯片整体的外形尺寸大概是长6.5mm，宽5.5mm。传感器的尺寸为1/3英寸，应该是指芯片的感光有效区即中间那一方块。

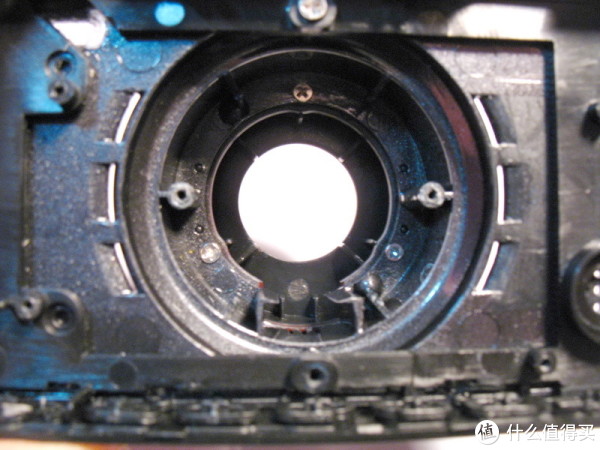

前外壳的镜头两侧有6个镂空开口不知何用途？或许是为了芯片散热：

怕进灰我用海绵把这些开口给堵上了，既能防尘又不影响空气流通，做些小改善工作也不枉白费这么拆机一次：

拆解后的几点看法总结：

1，忠告：尽量别尝试拆解这种低端电子产品，固定在塑料壳上的螺丝拧过一次后基本都滑丝了。

2，该行车记录仪充分体现了深圳山寨电子工厂的工艺水准，做工一般，不注重细节，但是产品还是能正常使用的（以这件产品为例，至少能正常用一两年）。但是以两三百元的售价来看，这种做工还是能接受的。

3，以我浅薄的电子行业经验粗步估计，这款行车记录仪的物料和加工成本在180-200元左右。售价是300元左右的话，扣除研发和运输、销售及售后成本，利润极其微薄，如果我是老板，在目前市场这么竞争激烈的情况下，这种产品是不愿意做的。因为这么低的售价，要赚钱就要跑量。但是你备货和铺货太多，因为芯片换代很快，一不小心就成积压货了。

4，我在研究其他品牌产品的内部图的时候，发现某品牌BL950型号的记录仪的主板和我拆的这款一模一样，所以说明深圳的部分行车记录仪厂家用的是公模主板，也就是有专门的公司在批量生产成熟方案的电路板后卖给各品牌厂商，然后品牌厂商只负责直接采购这些量产模块后组装，这样就省掉了大部分研发调试费用，极大的降低了成本。这不失为产业协调合作的一个好办法。这样就解释了上述第二点。大概深圳电子行业向来都是这样一种模式在运作？

5，从十多年前售价三五百的黑白屏MP3，亦或上千元的彩色屏MP3，到后来的MP4，从山寨功能手机到山寨智能手机和山寨平板电脑，再到如今的仅售两三百块钱山寨行车记录仪，深圳的电子制造公司经历了一代又一代的产品更替潮流，一波又一波的产业兴衰沉浮，产品复杂程度和制造工艺难度越来越高，而销售价格却越来越低，利润越来越薄，深圳的低端电子制造行业想来确实是越来越难过了。我情不自禁的思索，这个行业的出路和未来方向究竟在哪里？

最后附两款最近入手的TF卡的速度测试，使用川宇的小读卡器测试，I3的老笔记本的USB2.0口，不代表两款卡的真实性能成绩，仅供参考：

1，麦克赛尔Maxell 智尊高速 MicroSDHC UHS-1 Class10 32G TF存储卡，购入价39.9元，找来找去最便宜的32g卡了。
