惠普 Elitebook 2570P 笔记本电脑外观设计(A面|屏框|键盘|转轴|后盖)

【什么值得买 摘要频道】下列精选内容摘自于《实用首选2.0 — HP 惠普 Elitebook 2570P 笔记本电脑体验&更换IPS屏》的片段：

  2570p遵循惠普商务本一贯的全金属机身设计，在拥有板砖一样厚度的同时，也有极高的机身强度，而且从拆解来看，整机基本没几个塑料的零件。

  A面为铝合金材质+塑料WiFi天线条，表面为细磨砂质感，相比ThinkPad的类肤质橡胶漆，不易产生明显的划痕（阴影为灯光，请无视）。

  B面屏框为塑料材质，上面布有摄像头（已被屏蔽）、阵列麦克风和键盘灯，至于键盘灯，体验很一般，连“聊胜于无”都做不到。

  键盘灯不亮和亮的对比：

  转轴为传统的连杆转轴+金属铰链，比起下沉式转轴带来了更高的屏幕高度，阻尼较大，单手开合有些困难，但是保持了长时间使用的稳定性。

  C面为镁合金材质，上端左侧为开关按键，右侧为Wifi、浏览器、静音快捷键。键盘采用X架构，键程适中，手感虽然不如ThinkPad的传统7行键盘，但也不差。只是方向键过于局促，影响体验。

  指点杆使用方法跟Think一样，但是体验并不如鼻祖Think。触摸板采用磨砂玻璃材质，配合手感不错的按键，用起来比较舒服，同时支持双击左上角的小黑点来关闭触摸板的功能。图中亮橙色灯的时候为触摸板关闭状态。

  D面后盖为镁合金材质，支持快拆。两个快拆开关，左面是后盖，右面是电池，后盖下方的塑料块是蓝牙模块的位置，使用塑料材质可避免金属带来的信号屏蔽。

4.接口外设（部分图片转自ZOL，侵删）

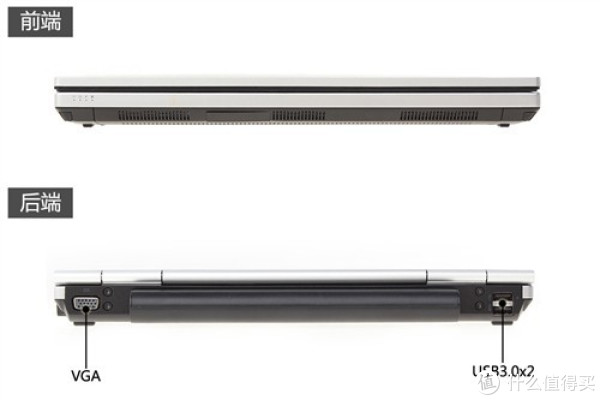

  前端左侧有四个指示灯，分别表示WiFi、工作状态、充电、硬盘运行情况。

  后侧有两个USB接口（上面2.0，下面3.0，图中表述有误）和VGA接口，6芯电池有部分突出，3芯电池不突出。

  左侧设有电源接口、RJ45网线接口、RJ11电话线接口和9.5mm刻录光驱位，光驱上面还有智能卡的读卡接口。

  右侧设有锁孔、扩展坞接口、出风口、USB3.0/eSATA一体接口（图中表述有误）、DisplayPort接口、3.5mm耳机接口、Expresscard（34mm）和SD卡插槽。

  电池有两个卡扣，比较独特的是有个小按钮，按下后有四个灯可以指示电量，像小米充电宝一样。

5.内部构造

  2570p可维护性极强，打开后盖开关，错开后盖，就可以进行包括CPU清灰上硅脂在内的操作。

  后盖为金属材质，在蓝牙处有个开口，被塑料卡扣堵住，此外还有一排出风口，其中部分为风道设计所用，部分作为扬声器的位置。至于上面的一条，也是风道设计所用，防止热量跑到机器的其他区域。本来是海绵，损坏后本人用胶条予以代替。

  后盖左侧红色部分为备用螺丝，用于锁紧后盖。

拿掉后盖，就可以看到机器的内部构造了。

  图中可见，CPU为一根热管，但是比较短，所以35W标压CPU的散热是问题不大的。

  CPU位下方为两根内存插槽，重叠放置，其中上面的是SO-DIMM1，下面的是SO-DIMM2。

  上方中间偏左为硬盘位，支持7mm和9.5mm的硬盘；中间偏右为无线网卡插槽和miniPCIe插槽，不支持msata。

  上方右侧为modem卡位置和屏线接口，此图中modem卡被拆掉弃置。

  右侧为光驱位，此处安装了拆掉元件的硬盘托架作为减重模块。

  下方为2.1声道扬声器和蓝牙模块，扬声器无论音质和音量都可圈可点，可跟主流游戏本媲美；蓝牙模块为独立设计，通过一根排线连接到主板上，天线直接绘在了模块上，可以避免跟2.4g无线网络的冲突。

屏幕改造

  由于原配的45%NTSC色域TN屏太过于瞎眼，因此本人打算更换IPS屏幕。

  12.5寸40针（LVDS）接口的IPS屏幕可选范围比较窄，只能选LG的LP125WH2-SLB1/SLB3/SLT1/SLT2，其中对于2570p来说，最适合的屏幕型号是SLT2，因为上下耳朵相对左右耳朵，方便固定屏幕，此外，SLT2也是该系列中唯一一个非PWM调光的型号，相对护眼（因成本限制，本人实际改造使用了非完美的SLB1屏幕，有一个亮点）。

  改装步骤如下：

  1.对A壳进行打磨，磨平螺丝孔和卡扣位置，需要用到电磨机。

  2.给A壳贴上胶垫，垫高大约2mm的厚度。

  3.如果采用左右耳朵的IPS屏，需要去掉左右的耳朵部分；上下耳朵的屏幕需要把上耳朵翻折90度方便固定，同时给屏幕左边贴一条1.5mm左右的塑料扎带。

  4.折叠排线，接好后粘贴一条醋酸胶带来固定，调节屏幕的固定位置，在下方塞住胶条来固定，并粘好醋酸胶带。

  5.B壳切割掉下部卡扣，在上部切割下来一条4mm左右的条，补到下部。

  2570p安装ips屏对A壳B壳进行的破坏性改造要求较高，需要一定的动手能力；B壳改造完美非常困难，不建议重度强迫症患者进行改造。
