▼华硕的TUF系列主板，属于华硕的中端系列主板，外观方面采用相对而言比较特色的军规设计风格，在用料方面采用了TUF军规组件，主打经久耐用，从这个主板的包装风格上，我们就能切实的感受到TUF系列的特点

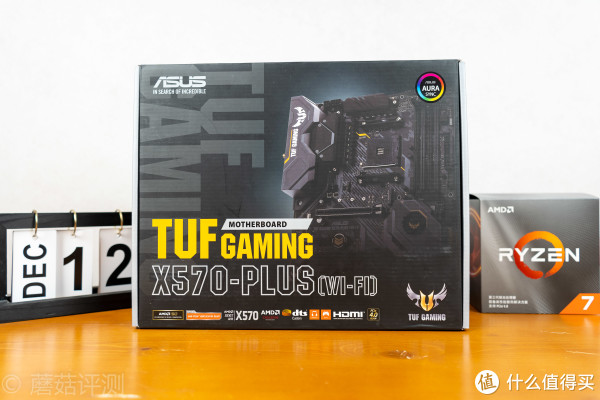

▼主板的左下角是主板的型号，最下面还有一系列图标，有各种各样的，其中PCIe4.0的标志非常瞩目

▼在包装的背面，详细的介绍了主板的各个部分的特点，从供电到IO

▼下面还着重的拎出了四个特色，AURA灯效、TUF用料、PCIe4.0和Turbo Lan

▼个人感觉这个包装最好看的角度就是这个侧面了

▼关于Aura，华硕认为“主板也能绚丽多彩”

▼打开纸箱，里面放的满满当当的，主板被夹在硬纸壳中间

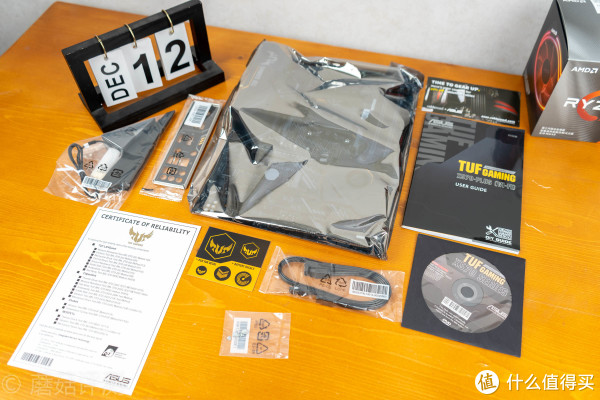

▼全部配件，说明书、光盘、SATA线、Wifi天线等等

▼这个TUF系列的贴纸很漂亮

▼Wifi天线的外形很帅气，像是一个建筑物

▼主板被放在静电袋中

▼将主板从静电袋中拿出来，板子入手的感觉很扎实

三、华硕(ASUS)TUF GAMING X570-PLUS(WI-FI)主板   外观

▼主板整体采用了黑灰色的配色，点缀了一些黄色的元素，整体符合华硕TUF军规系列的外观设计风格，属于低调耐看的那种，不张扬

▼IO部分有塑料外壳罩着，上面还印着TUF GAMING的字样

▼挡板上面就是主板的CPU辅助供电接口，起步就是8+4Pin的辅助供电，有点良心的

▼供电接口旁边，就是两颗黑色的稳压滤波电容，应该是给上部供电的前端用的

▼再旁边是两个4Pin的风扇插座，风扇插座下面是独立的供电模组

▼主板的左侧供电部分上面覆盖着铝制的被动散热片，体积很大，采用了多层设计，中间还有利于空气流通的切口，被动散热片表面采用拉丝工艺处理，还有漂亮的螺丝点缀，整体看起来很有质感

▼稍微侧一点，可以看到被动散热下面压着电感，电感旁边是电容。这个被动散热片，应该同时给MOS管和电感散热，散热片中间还有多层设计，方便空气流通

▼主板上部的供电部分同样覆盖了铝制被动散热片，外观采用了几乎相同的设计，不过这个开槽部分从两道变成了三道，空气流通更方便，下面也是多层设计

▼稍微侧一点，看的更加的清晰，被动散热片中间是中空的，空气可以从下面流过，并且贴合电感和MOS管的部分，均覆盖有导热垫

▼中间就是AMD经典的AM4插座，AMD很良心的在一代、二代、三代锐龙处理器上采用了相同的插座设计。通过数电感，我们可以发现华硕的这块TUF X570主板总共采用了14相供电，应该是12+2的组合，具体MOS管和PWM主控的型号等之后拆解的时候再详细分析，反正没让我失望！

▼右侧是内存部分，四个插槽，采用了黑灰色的配色

▼内存插槽的上面是内存部分的供电，貌似是两相，MOS管采用了两上两下的设计

▼和处理器采用的Dr.MOS不同，内存这里使用的MOS管就是普通的MOS管，UBIQ的，华硕比较常用这个品牌的。内存供电旁边还有四个LED指示灯，分别指示BOOT、VGA、CPU、DRAM，通过这个指示灯，可以快速判断问题出在哪，方便排故

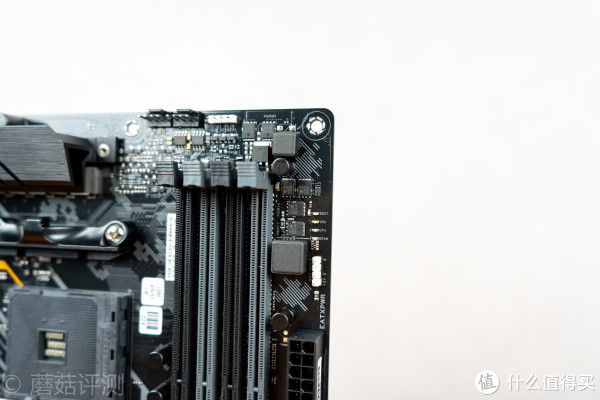

▼内存旁边还有主板的供电接口，再下面是USB3.0的接口

▼在CPU插槽的左下角，还有两个风扇插座，很良心，围绕CPU插座，提供了四个风扇插座，即使是安装360水冷，四个风扇插座也完全够用了！

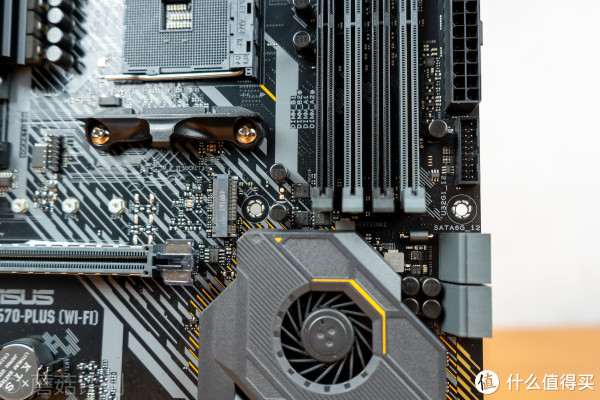

▼紧靠着处理器的，是一个M2接口，支持2242、2260、2280、22110等四个规格的M2固态硬盘规格，兼容性很强。并且，22110规格的M2固态，有一些很有意思的固态

▼M2插槽旁边，还有一项供电

▼来到主板的最右侧，可以看到四个SATA接口

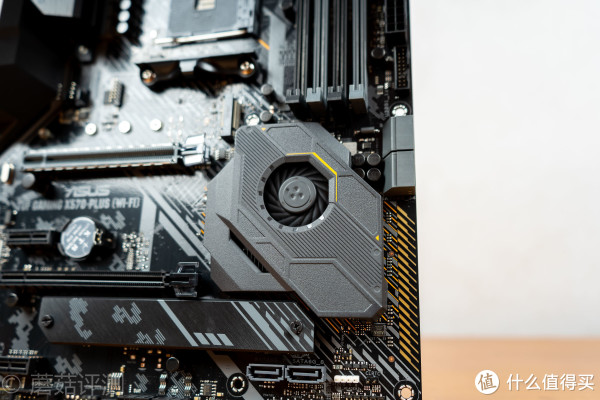

▼X570主板的灵魂所在，X570主板芯片。这次的主板芯片是AMD亲自操刀设计，拥有强大的数据吞吐传输能力，支持最新的PCIe4.0，但是因此其功耗也有所增加，达到了15W，因此所有的X570主板都为其配备了一个主动散热的小风扇

▼华硕TUF X570主板上的这个小风扇质量很不错，轻轻吹一下，小风扇就能转起来

▼在PCIe的插槽部分，这块主板同样没让我们失望，使用了可以有效提升强度的金属铠甲

▼并且这个金属铠甲不仅插槽部分有，PCIe的这个塑料扣具内部同样有金属，有效提高强度，延长使用寿命

▼主板的详细型号，印在了主PCIe插槽的下面

▼旁边还有一颗很大的芯片，这是一颗主板硬件监控芯片，用于收集主板的温度、风扇的转速等信息

▼旁边是主板的纽扣电池

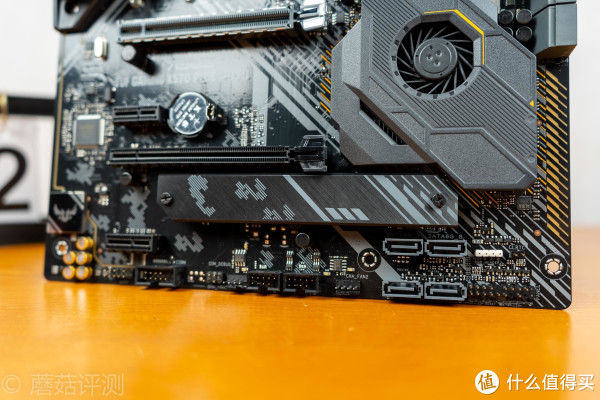

▼再下面是主板的另一个M2插槽，同样最大支持22110的固态规格，同时外面还有被动散热片，帮助固态进行散热，保证其运行温度

▼右侧是主板的音频部分，其采用了REALTEK S1200A音频芯片，旗舰级别的高品质音频芯片，并且外面还罩了一个金属屏蔽罩，防止干扰，金属屏蔽罩上面印了华硕TUF系列的经典标志。音频芯片下面是专用的黄色的音频电容，并且整个声音模组都被屏蔽线隔离在主板之外，最大限度的防止干扰，保证音质

▼主板的最下面就是一些IO插座，有音频的、COM的、USB的等等

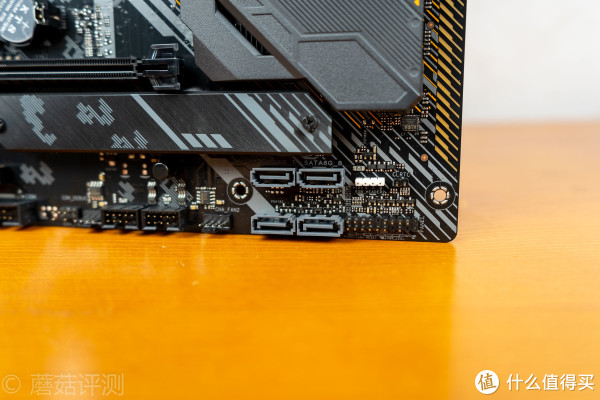

▼再旁边，还有四个SATA接口

▼SATA接口旁边，还有一个AURA的RGB灯效插座，这块主板一共提供了三个RGB灯效插座，其中5V ARGB的一个，12V RGB的两个，完全可以满足用户日常使用

▼另外在主板的右下角，还有一个AURA灯效区
