英特尔 NUC Kit NUC5i7RYH 紧凑型准系统外观展示(接口|散热孔)

【什么值得买 摘要频道】下列精选内容摘自于《家用HTPC好帮手：Intel 英特尔 NUC5i7RYH 迷你电脑 开箱评测》的片段：

        到手之后依然是开苞，不对是开箱照

        封面介绍着：使用第5代i7处理器；利用Iris显卡带来的鹅妹子英 的多媒体体验巴拉巴拉。

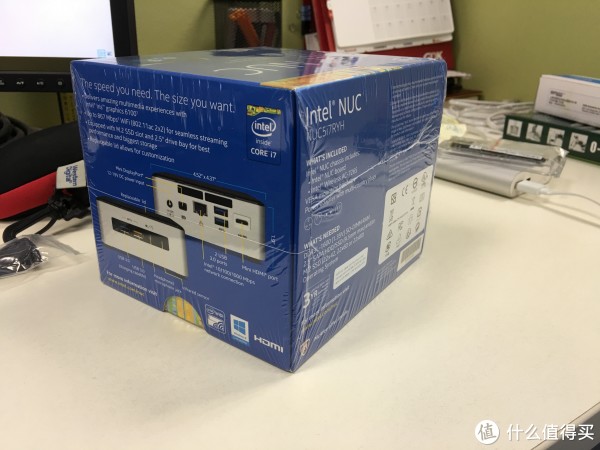

        其他几个体位的照片 。

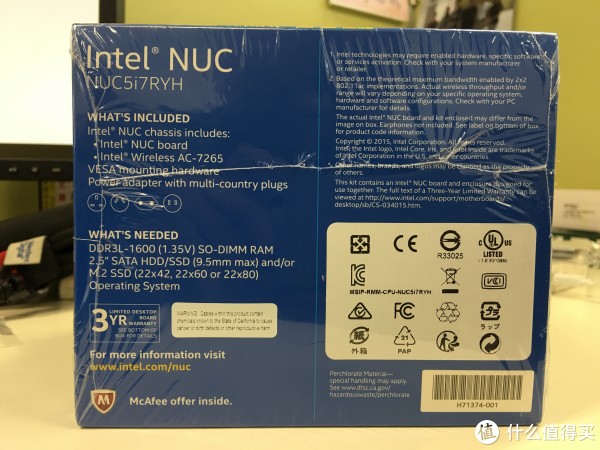

        可以看到基本外包装基本把所有元素和宣传点都说全了，也说到NUC其实里面不包含内存、硬盘、操作系统。

        直接在办公室，就把包装拆了，请忽略凌乱的桌面背景，我还要小心领导 …………

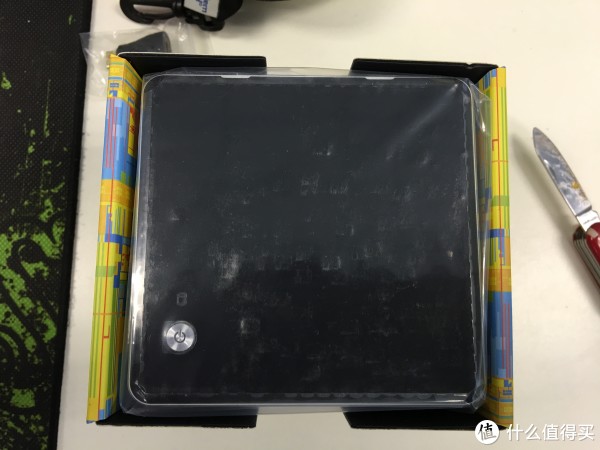

        首先能看到最上层的就是NUC的主体，拿简单的塑料袋就包着了。

        中间一层是说明书啦、质保说明啦、有害材料表啦等一些纸质品，然后还有一个VESA支架铁片。

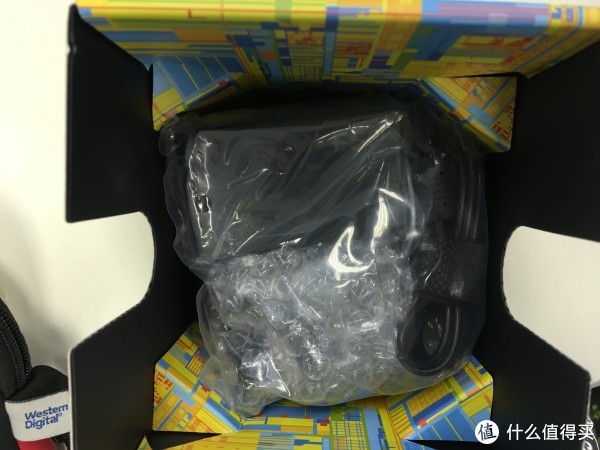

        最下层是插头和螺丝。

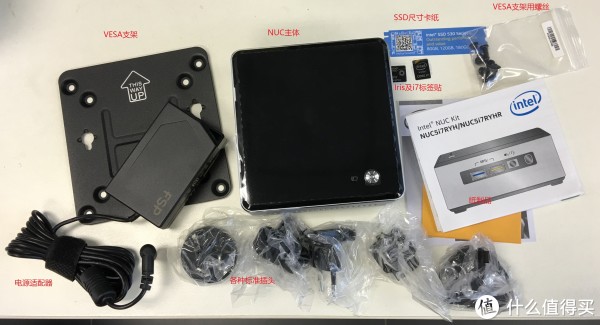

        所有物品的全家福

四、外观

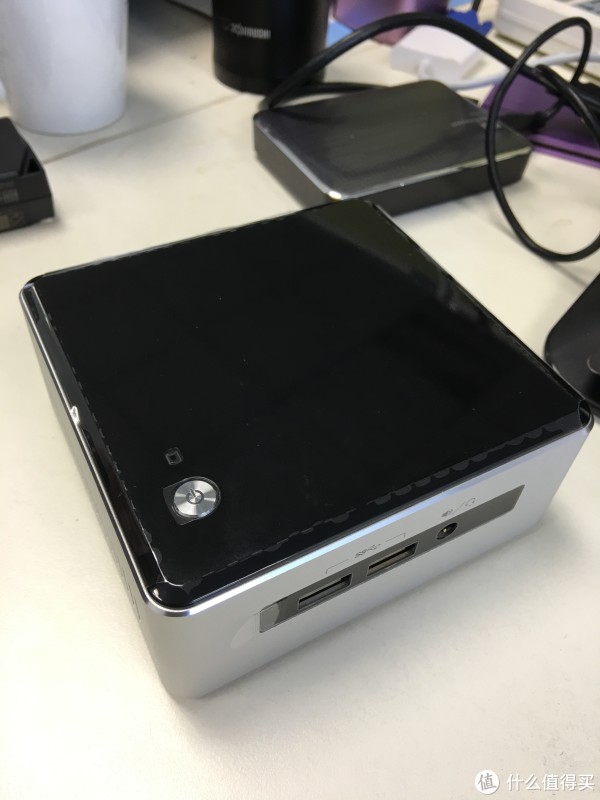

        所有NUC5的外观除了有厚薄之分外，都是一样的，表面有电源按钮和电源/硬盘指示灯

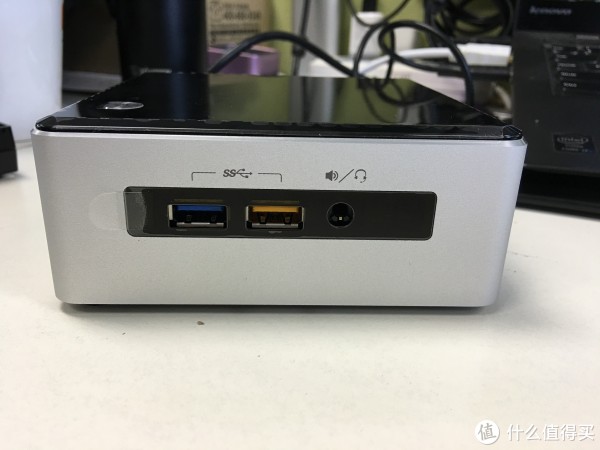

        前面从左到右有USB3.0、USB3.0 always on、耳机/麦克风接口

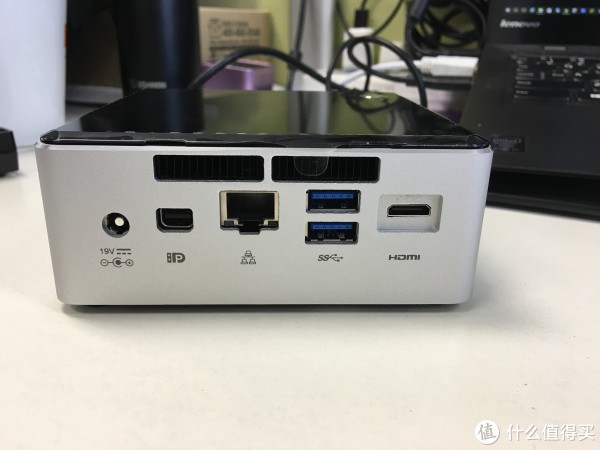

        背面从左到右是：电源接口、MiniDP接口、RJ45接口、USB3.0*2、Mini HDMI

        侧面是锁孔和散热孔，没啥东西了

        底面信息，我把关键信息隐藏了，最近这台NUC有问题正在报修，也有点麻烦，解释一下这个底下几个信息：

        保修可从Intel官网保修，需要信息为机器型号和序列号，这两部分可见下面的标注

        而拆开后见到也有个序列号：从下图4个螺丝拆开

        可以看到这里也有序列号，而这个是主板序列号

        回到正题，拆开可以看到整体内部，因为这款为厚款，所以左边为2.5寸硬盘插槽，右边为主板主体。可支持2根最大单根8G内存共16G，电压需要使用1.35V，不支持1.5V。M.2的尺寸支持80mm，其实仔细观察可以发现也预留了42mm的螺丝孔，应该加上一个螺丝柱就可以安装42mm的M.2 SSD

        7265AC双频双天线的无线网卡，可支持到867Mbps的速率

再来一张Sandisk的SSD图片
