包装是单个封闭的工包,采用瓦楞纸,但拿到手的时候,依然有精致感。
产品上表面是铝合金拉丝,配合黑色丝印,同时右上角有一个渐变的红色防拆角标,按理,数据中心级的产品非消费级,是不需要在意外观,但这个质感和配色,已经属于上乘了。

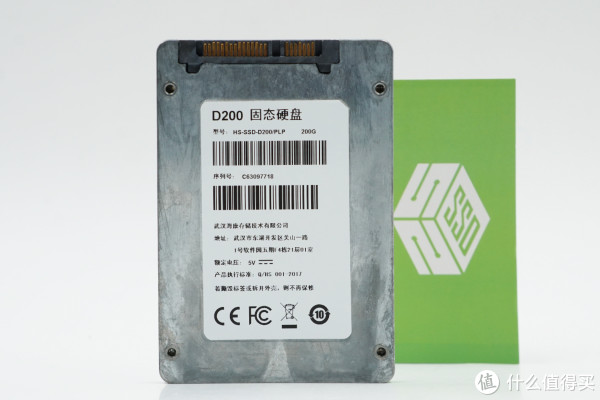

产品背壳,采用的是非磁性不锈钢,厚重。这个SSD的重量大概是普通消费级的2倍。笔者还注意到了一个用心小细节——后表面的不锈并不是平的,在贴纸的地方是做了和贴纸同形状的微凹陷,这样算上贴纸后,后壳在整体上又是平的,所以贴纸不会受到磨损——即使国际一线消费级产品也少见到过有这么细心的设计。
二、拆解与方案
拆开四个螺丝,就可以分开盘体,PCB是完整尺寸的,同时,我们能看到在闪存颗粒和主控上都有导热硅胶(主控的硅胶粘到后壳上了),所以后壳也兼有散热的作用。

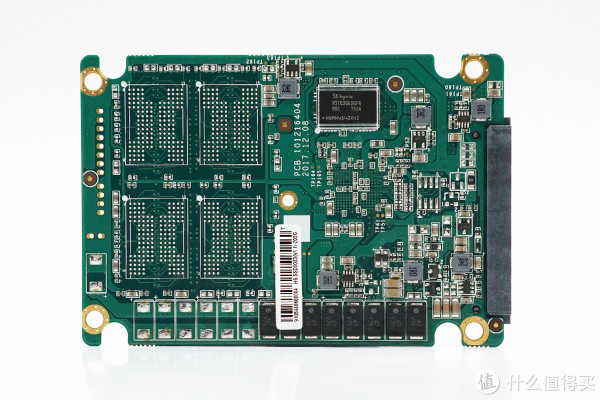

DRAM缓存和闪存颗粒的位置都没有上满,所以这是一个多容量通用的PCB版本。我爱存储网拿到手的这个版本为200GB。
这里要着重介绍一下供电了,从PCB很直观的看出来,海康D200的供电电路与消费级有很大的区别,电容电厂的数量多,体积大,设计功能与消费级很不一样。
BJR7EA的DC -DC供电芯片,从编号上看查不到是哪一家,但这种编号风格很像矽力杰。
PCB的正反面,共有6颗电感,8颗钽电容(正反面还有17个空位,也就是说,如果焊满,是25颗钽电容),这么庞大的供电体系显然不仅仅是为了电流稳定。
我爱存储网了解到,海康数据中心级固态硬盘D200系列有一个特殊功能:支持掉电保护功能,保障外界异常断电时,缓冲区里的数据可以真正写入到 SSD 中。掉电保护是一种关键数据保护机制。SSD 异常断电会引起数据丢失,因为这些数据在经过缓存区处理之前,还没有被写入到 SSD 里面,这是断电数据就会丢失的原因,但是海康威视数据中心级 D200 系列 SSD 支持掉电保护功能,保障外界 异常断电时,缓冲区里的数据可以真正写入到 SSD 中。
接下来,我们看主控:

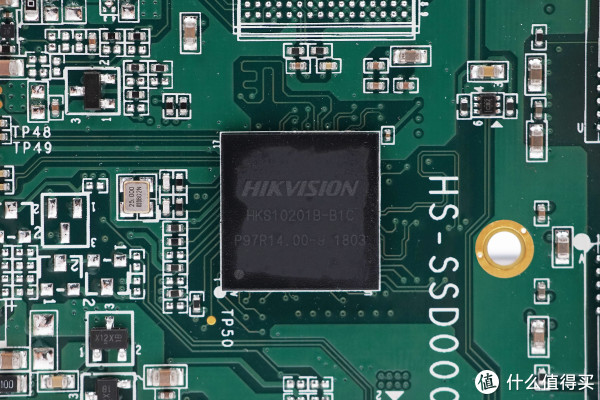

这是一个印着海康威视自己LOGO “HIKVISION”的主控芯片,编号为HKS10201B-B1C。当然,我们也都知道海康威视的子公司联芸是专门做固态硬盘主控的,目前支持DRAM缓存的主控是MAS0901,所以这应该是一颗基于联芸(MAXIO) MAS0901的定制版本。同时,我爱存储网此前对联芸的主控芯片测试成绩来说,也是很不错的!
DRAM缓存颗粒则是海力士,编号为H5TQ2G63GFR,容量为2Gb(即256MB)。从PCB上看,更大容量的版本应该会再加一颗。
闪存采用了两颗东芝编号为TH58TFT0T23BA8C的颗粒。单颗为1Gb(128GB )。考虑到整体容量为200G,说明这是一种特殊的设计。

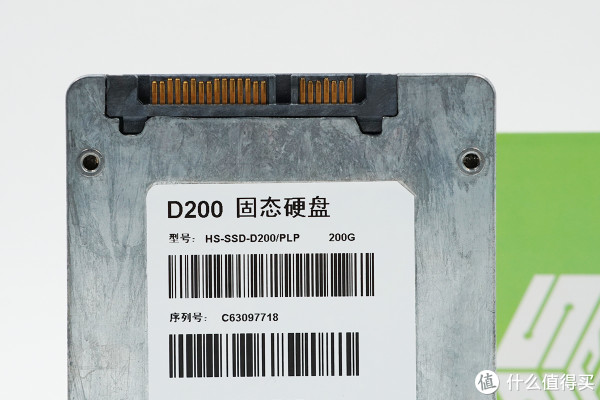

特写:SATA3.0接口与电源接口。
特写:后壳螺丝孔。
拆解总结:
笔者也是查资料时,才知道海康存储原来已经超越行业老大EMC了,虽然进军消费端存储市场的时间不长,但在整个储存行业已然是顶级的资源、技术、产品积累。
单看外壳,设计都考究,明明是工业级的内涵,外观却比消费级更漂亮,贴纸处的细节与其说是细心,不如说是对行业的积累。
电路设计,完全是按照“数据中心”的需求和标准。
整体做工扎实。
