2x键帽：如图F1属于1x，2x就是2个1x宽度的大小。

非左移版本，就是zxcv字母这一行的键位不变，这样的话，右边最后一个键“？”键会没有位置，解决的办法就是放在这一行的最右侧。下边用键位图直观感受一下：

上：左移。下：非左移。区别就是从下数第二行。

考虑到配键帽的问题，我选择的是非左移的配列，并自己打样了一个阳极铝合金的定位板，把图纸交给工厂去加工。

等到到货，不能算是严格意义上的开箱吧，应该算是开工 组装步骤和刷配列教程我会详细介绍一下，首先是PCB板，黑色沉金工艺，这已经不是买的第一块板子了，可以说做工非常考究，反复焊拆几次都没有问题。不会像一些pcb板的焊盘很容易就掉了。

定位板是自己做的，所以键位是按照自己的配列设计的，如右上角大退格键改为1x退格键和1x删除键，还有空格的键位，基本上我设计的这个定位板去掉了多个配列的兼容性，除了我的配列无法兼容其他配列，因为我想达到上轴以后完全挡住PCB的效果。其实这个键盘下边是有个键盘猫的灯位，有兴趣的朋友可以购买花样百出的定位板，键盘猫是会露出来的，开灯后会非常好看。

首先，可以先用镊子测试一下板子有无损坏，方法是用数据线连接电脑，打开键盘测试软件（本文所有提及的软件后边都提供下载）用镊子连接轴脚的两个焊盘，看有无显示。

所有显示正常，板子没有问题的话，就可以开始组装了。先把卫星轴安装在pcb上：

然后把定位板放到pcb上看看开孔的位置都对不对 第一次做，心里也没底。直接购买的就不会有问题，基本上都是严丝合缝的。不过万幸，我这个也是严丝合缝的，没有出现问题。

这个定位板如果自己找加工厂做阳极铝合金的话，做一个会很贵，要100+，我这个是加工厂有很多件其他的订单，都是加工成灰色的产品，我就跟着一起氧化成灰色，这样跟单一起走会非常便宜，只花了三分之一的价钱，就是颜色有点。。。

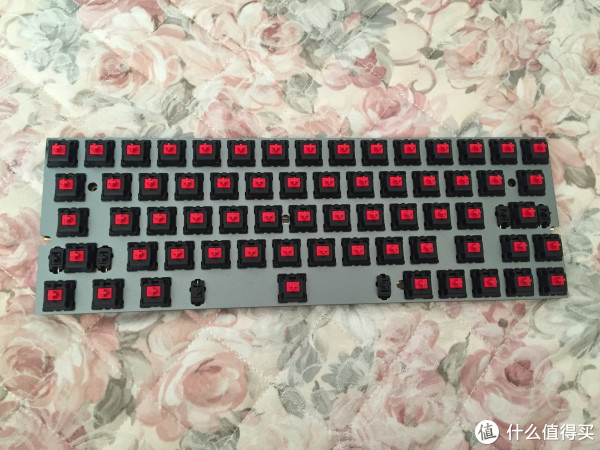

好了先上轴，C红

上完轴之后先不要着急焊，这时先把键帽都装上，看看有没有歪轴，调整一下确认所有按键排列整齐，翻过来再焊。

焊好轴后，可以把键帽都拆下，焊LED灯，灯的话用234方灯或3mm无边圆灯都可以，需要注意的是，灯的焊盘一圆一方，圆形的焊盘是灯的正极，方的是负极。如果不上灯的话，就可以装底壳了。

装好后开始刷配列，有的人喜欢组装前先刷好配列再焊轴，是一样的，先刷还是先焊都可以。

下边是刷配列的教程，需要用到2个网站：

http://www.keyboard-layout-editor.com/

http://tkg.io/

先登录第一个

在preset下拉菜单选default 60% ，60配列的默认键位。改成自己的配列，比如我改成了下图这样。

跟我的键盘键位对应上，之后选Raw data，复制下边的代码。

打开第二个网站把这段代码复制到中间“复合层”的框中，这里有几点注意的地方：

1键盘选择 GH60（RevA/B/C）

2层模式选择简单

3复合层的边框如果是绿色的就是代码没有错误，如果是红色的就代表有误，错的地方会有提示。

下载eep文件，到电脑上，这个就是配列文件。配列到此就算编好了。

下边打开工具中的Zadig软件（解开压缩包在windows>tool文件夹内）

点击Options在下菜单中选择List All Devices，这时候按下键盘背面的编程按钮，在条框中显示ATm32U4DFU，我这图是装过驱动的。

点击下图①的位置，安装驱动，等一会，等安装完不管显示安装成功还是失败，查看下图② 的位置只要如图显示WinUSB就代表已经安装成功。成功即可，这个软件就可以关闭了。

然后运行setup.bat，之后会出现选择操作以及回车确认，这时需要用另一个键盘进行输入。

选择1回车，提示是否重新选择，输入n回车，之后的选项都选择1，回车

出现按任意键继续，就完成了，随便按个键就自动退出了。

这时把之前保存在电脑中的keymap.eep文件拖入reflash.bat中，这里借用一张图，如下

这时又出现黑色对话框：

第一个是问要不要继续，这里键入Y，回车。回车之后就不用管了，直到出现任意键退出，这时候刷配列的这把键盘已经刷好可以使用了，按一下键盘上的键，退出程序。

这时再打开键盘测试工具，看看刷完的配列各键位输入的是否正确。

到这里，这把键盘就算组装完毕，可以正常使用了。

与GH60相比，方向键更直接，与之前的60合个影吧
