【什么值得买 摘要频道】下列精选内容摘自于《华为DFH认证：摩米士无线充电车载支架深度拆解》的片段：

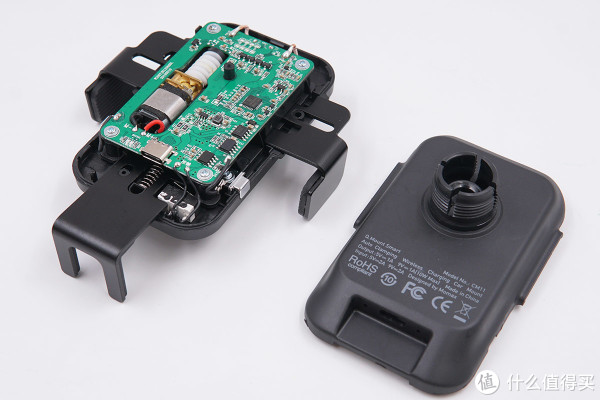

打开后盖。

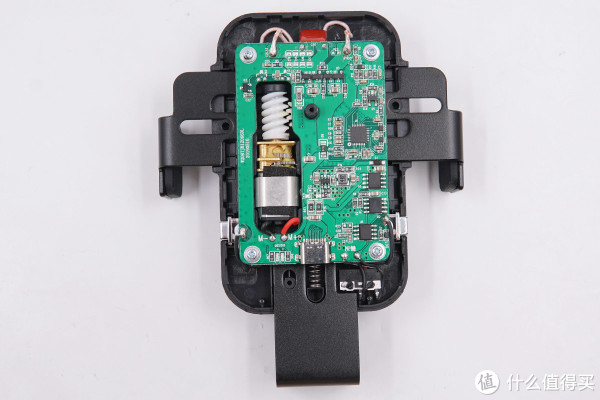

PCBA板为长方形，左右侧是触摸按键，通过触摸操作打开支架。
卸下螺丝。

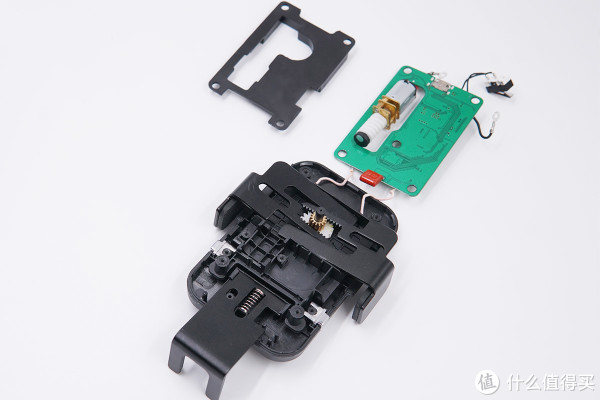

移开PCBA以及背部的塑料固定部件。

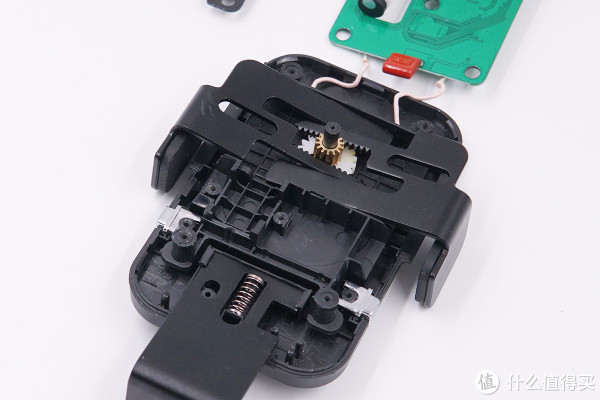

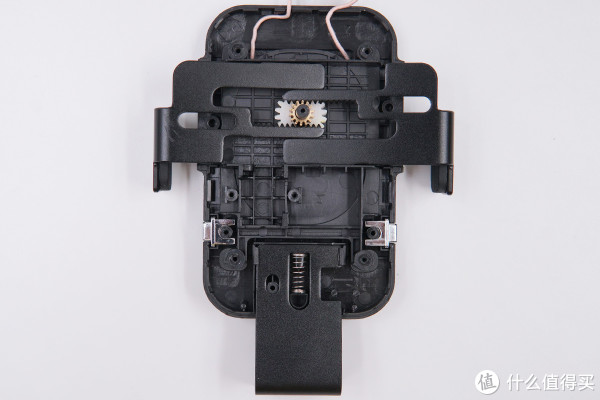

夹臂部分特写。
底托连接有一个弹簧，在手机的重力作用下，底托下沉，触发按下微动，从而检测手机的放入动作，方便处理器继续做出夹臂收紧进行无线充电的下一步指令工作。
在产品工作原理上，可以看到这款产品并非采用市面常见的红外感应器来检测手机放入动作的，不存在红外传感器容易错误触发的现象，设计很巧妙。

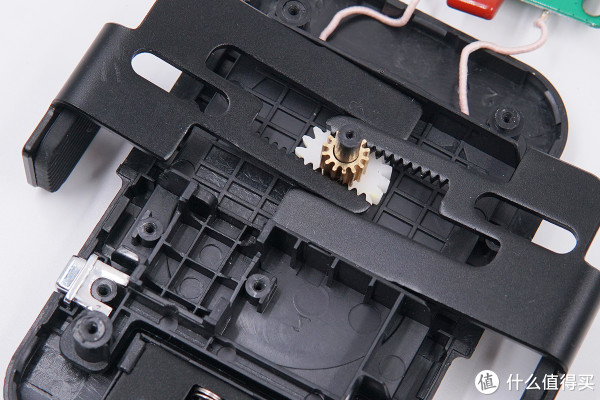

夹臂带有锯齿，与固定在中心位置的齿轮进行咬合。在马达的带动下，齿轮转动，从而带动夹臂运动。

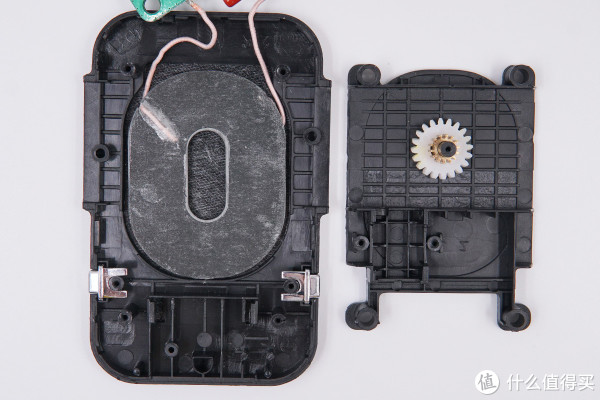

取下齿轮，露出粘附在面板上的隔磁片及无线充电线圈。

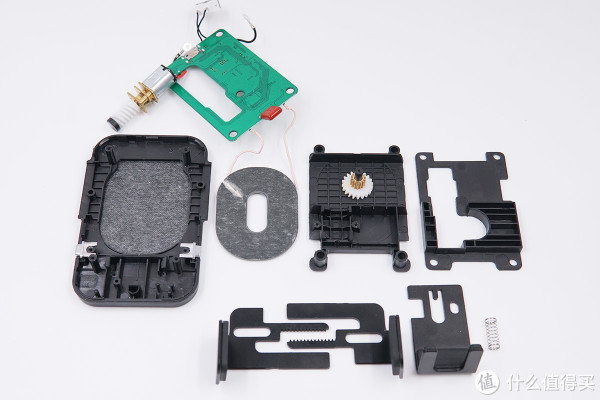

面板部分的零部件一览。

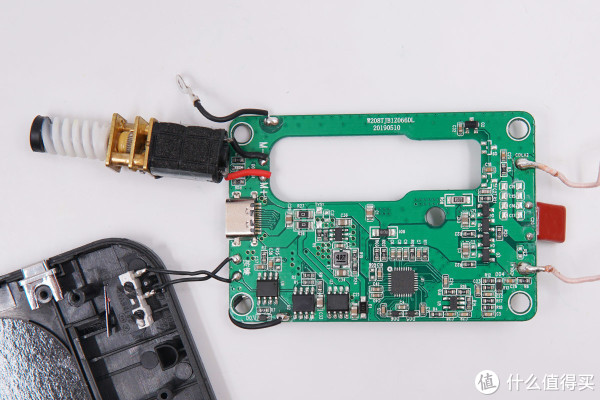

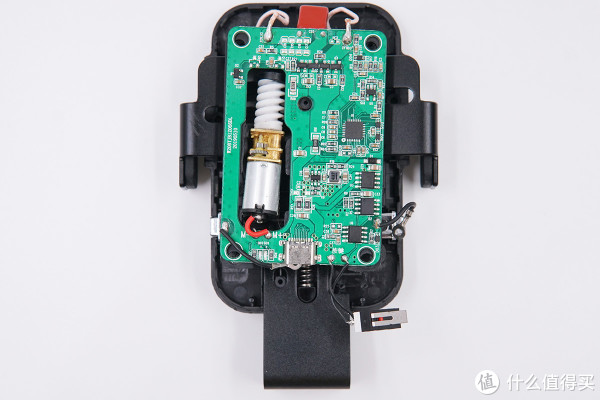

PCBA呈长方形，镂空处放置电机。

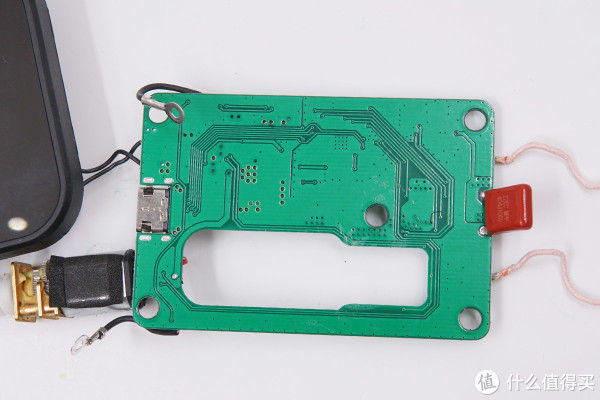

背面PCBA仅有一颗CBB电容，此外没有任何元器件。

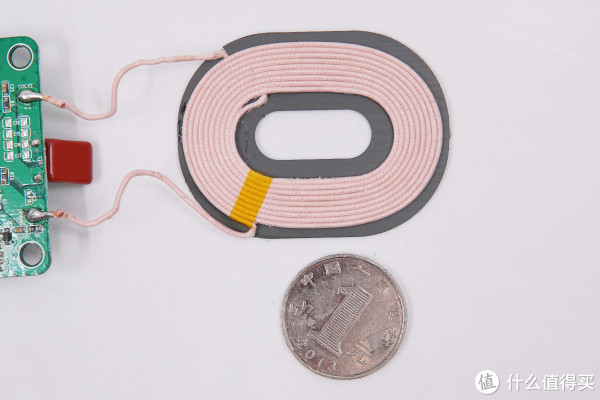

无线充电线圈，呈赛道形状。

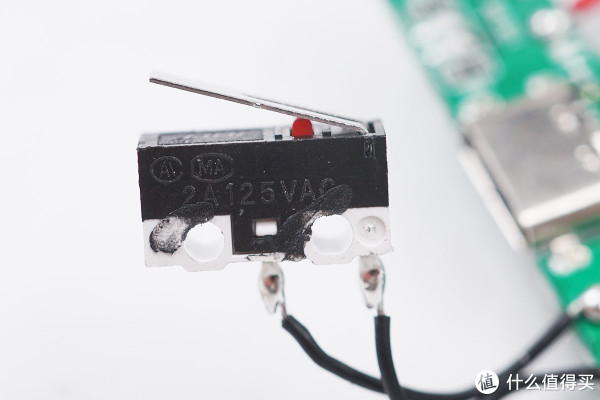

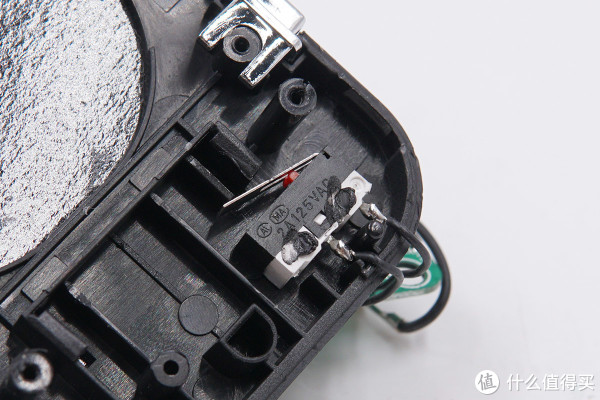

2A125VAC微动开关。
微动开关特写。

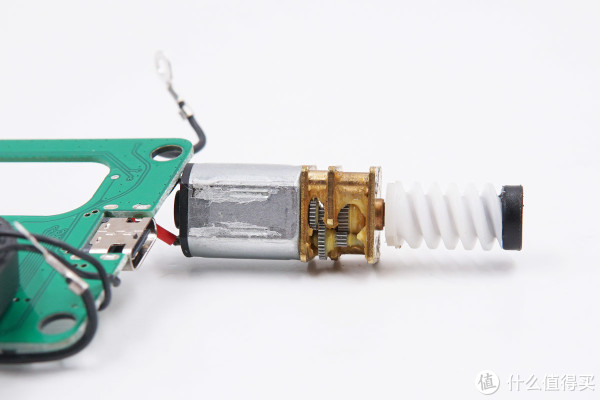

电动马达特写，减速齿轮带动螺杆，进而带动夹臂内外收缩扩张。

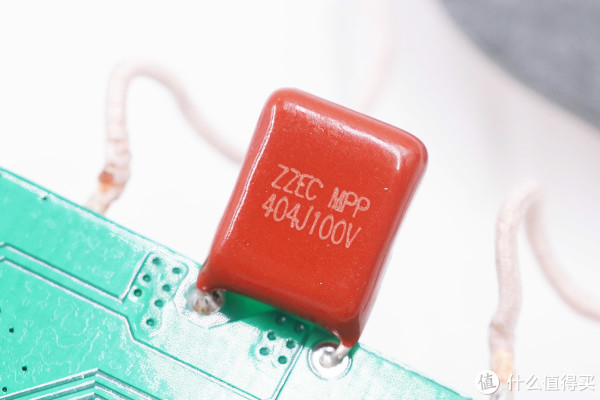

科雅CBB电容，无线充电谐振电容。

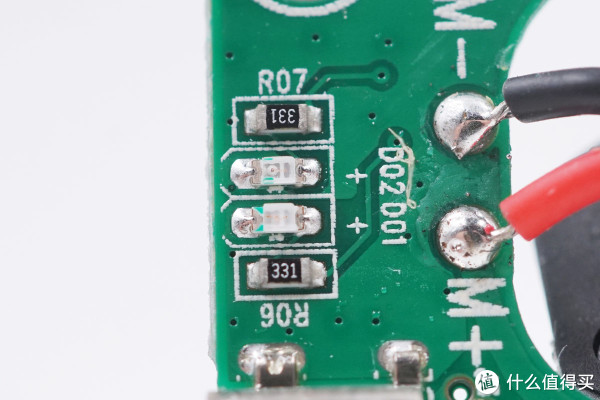

LED指示灯。

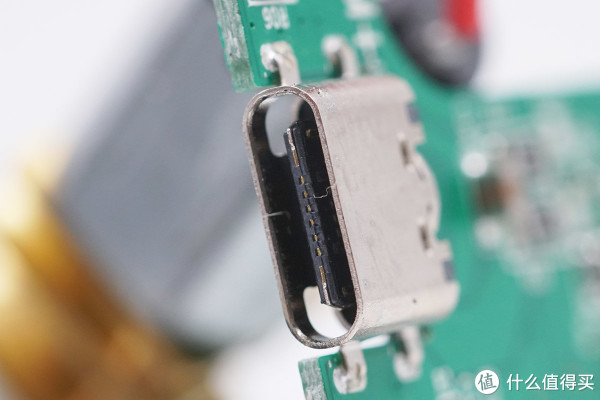

USB-C母座特写，内部夹钢片，经久耐用。

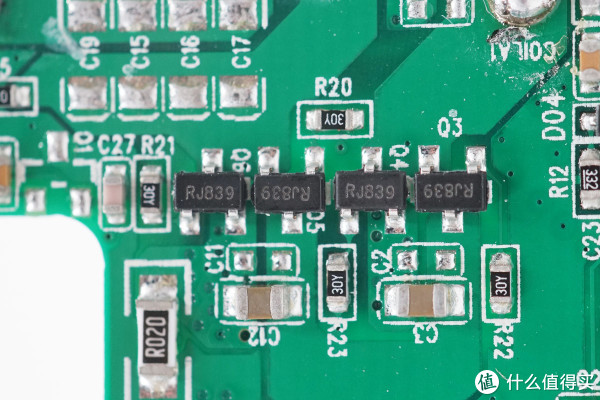

4颗驱动线圈的MOS管。

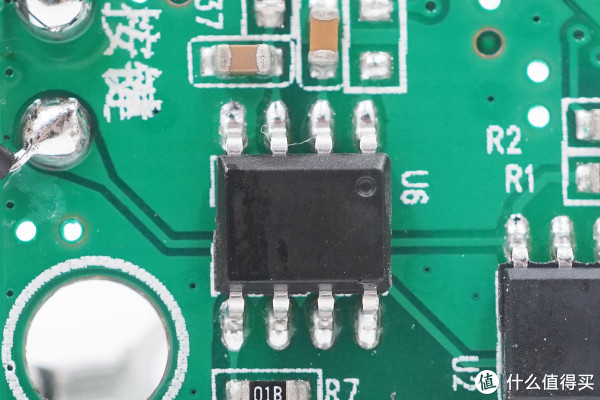

无标单片机。

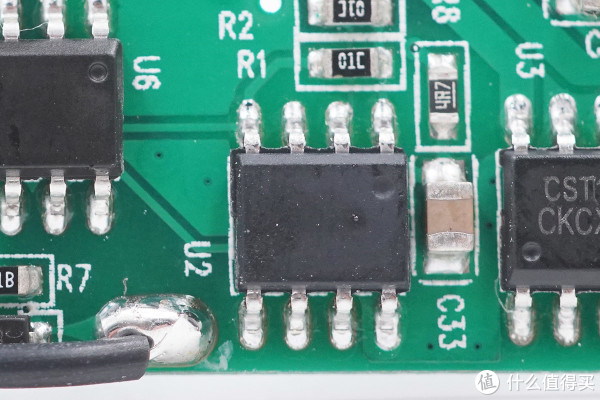

无标触摸检测IC。

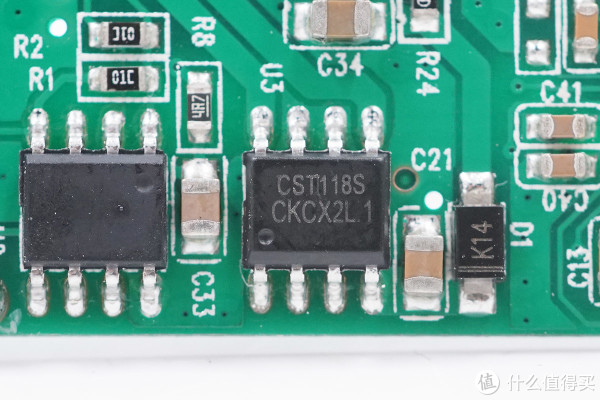

CST118S，单通道直流马达驱动器IC。
