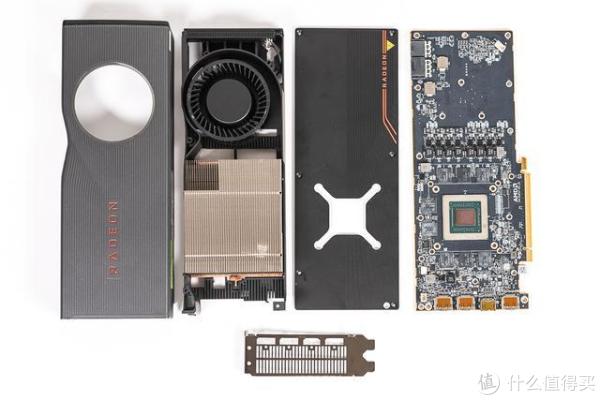

RX 5700 XT、RX 5700显卡拆解

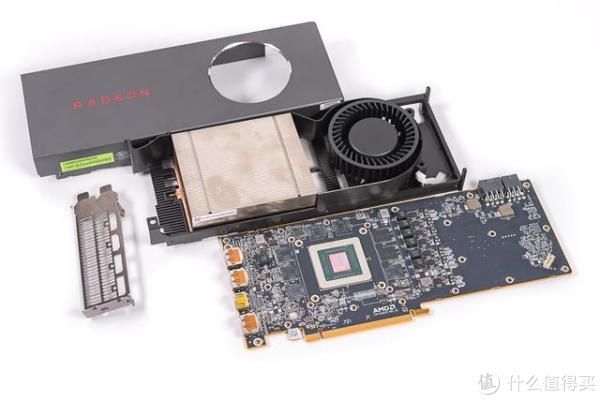

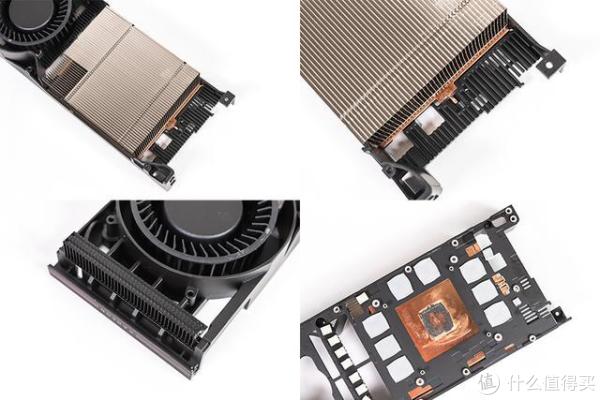

RX 5700 XT公版显卡在散热设计方面沿袭了此前Radeon VII的一些特点，使用了导热效率较高的真空均热板以及类似石墨的导热介质。

值得注意的是，RX 5700 XT公大量元器件集中在GPU核心附近，外加本身功耗并不高，所以没有采用非常庞大的散热接口，仅在PCB右侧位置使用了大量散热鳍，同时也没有额外的热管辅助导热。

另外，RX 5700 XT导流罩尾部的曲面设计，确实并非完全出于美观考虑。在该结构附近，散热鳍额外增加了一处矩形风道，以此增加显卡内部的气流效率。

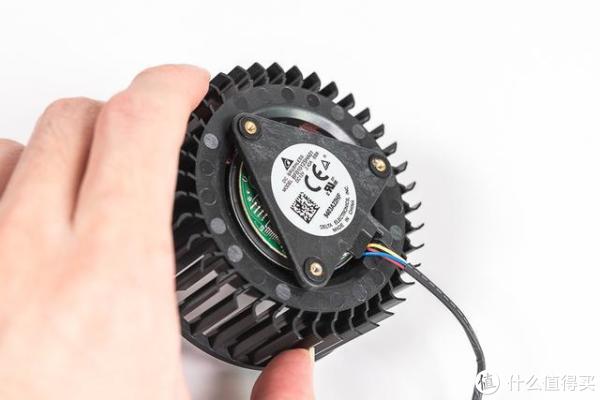

显卡使用的离心风扇来自台达，相信关注DIY的玩家对该品牌不会陌生，不仅性能、质量靠谱，而且目前也有很大市场占用率，不少显卡、电源都使用了台达的工业风扇。

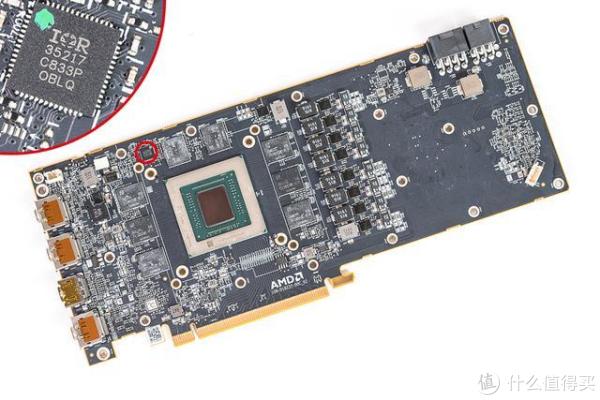

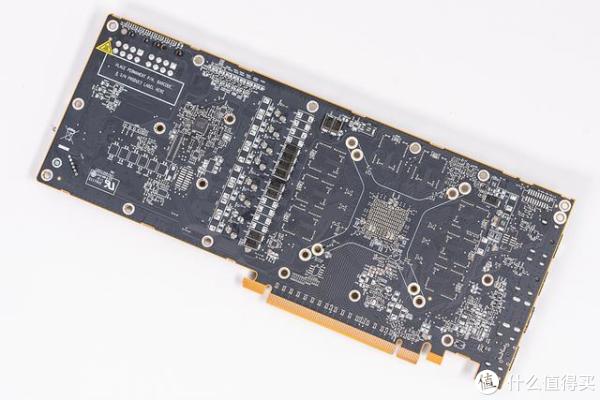

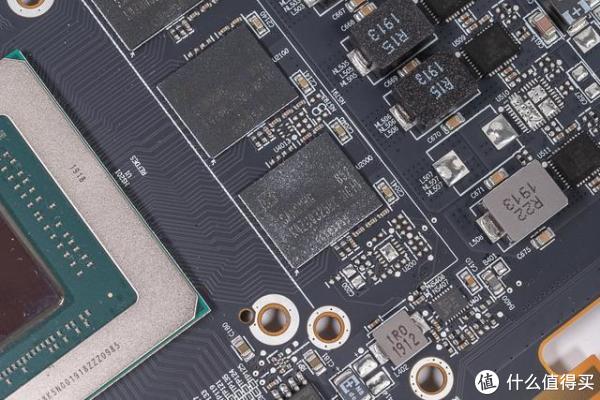

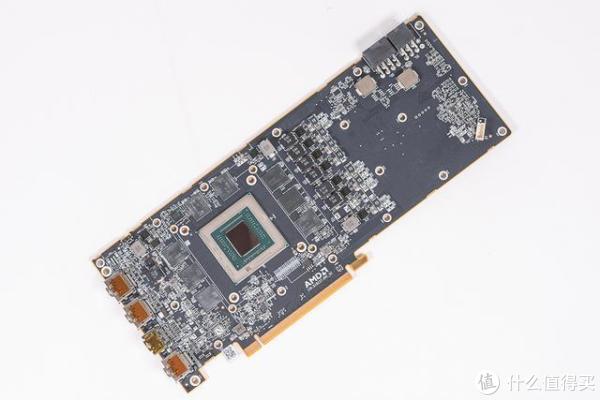

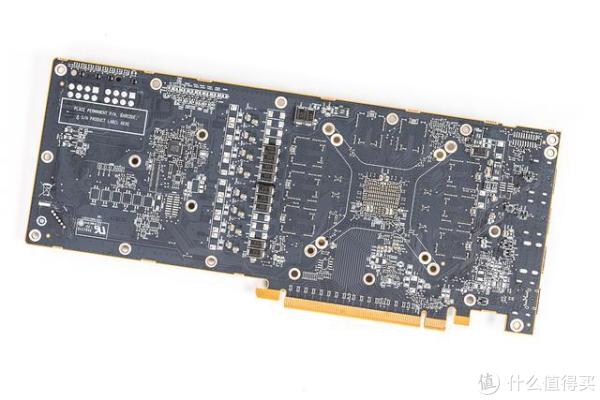

PCB设计及供电方面，RX 5700 XT配有两枚IR 35217 PWM芯片，采用7+2+1相供电设计，其中7相用于核心供电。同时，整张显卡都使用了相对成本较高的聚合物电容，相比常见的固态铝电解电容，它的长期可靠性和容值密度有明显优势。

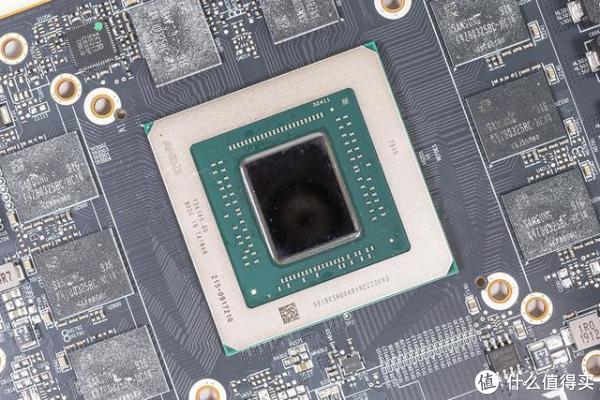

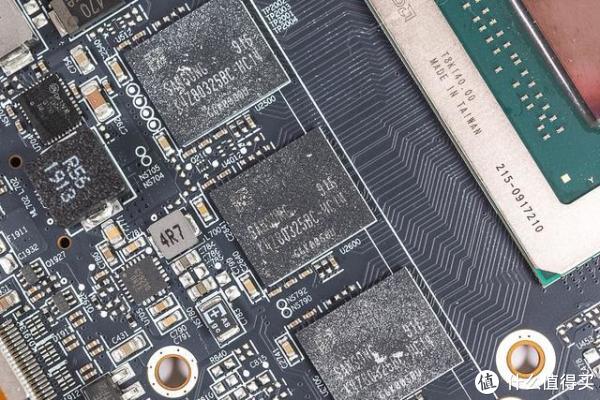

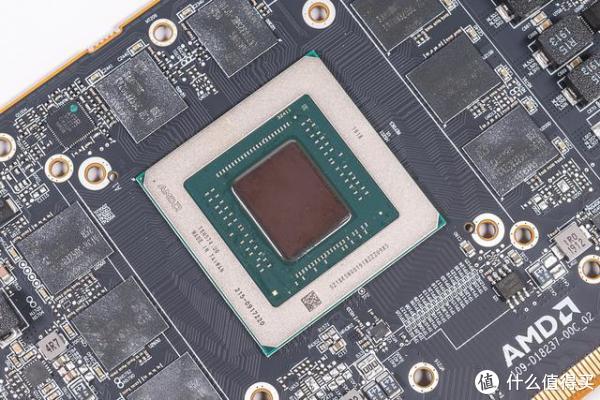

RX 5700 XT所搭载的GPU是最新的NAVI核心，集成有103亿晶体管，得益于7nm制造工艺，面积仅为251mm?。至于GDDR6显存芯片则来自三星，总共8枚，实现了8GB容量。

虽然RX 5700和RX 5700 XT显卡的外壳大有不同，但在散热结构上非常相似，使用了真空均热板、类似石墨的导热介质，以及来自台达的离心风扇。

在PCB及供电设计方面同样类似，搭载两颗IR 35217 PWM芯片，不过由于RX 5700功耗有所下降，因此采用了6+2+1相供电，核心供电减少一相。

RX 5700所搭载的GPU同样为251mm?、集成有103亿晶体管，物理信息和RX 5700 XT基本一致，但计算单元、流处理器数量所有精简，同时功耗也所有下降。 GDDR6显存则来自三星，共使用了8枚，实现8GB容量。

测试平台介绍及显卡基准性能测试

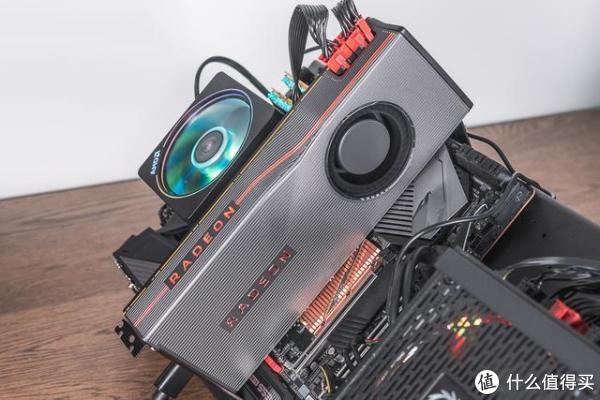

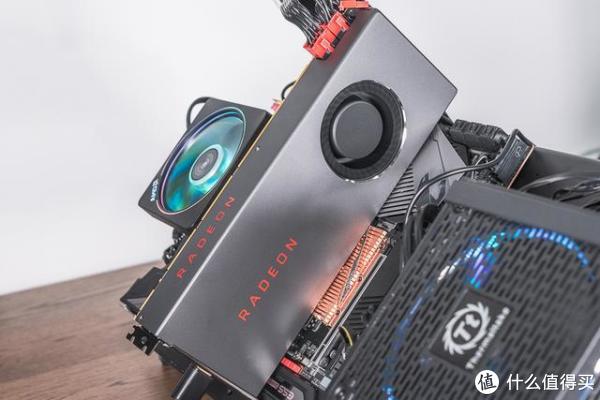

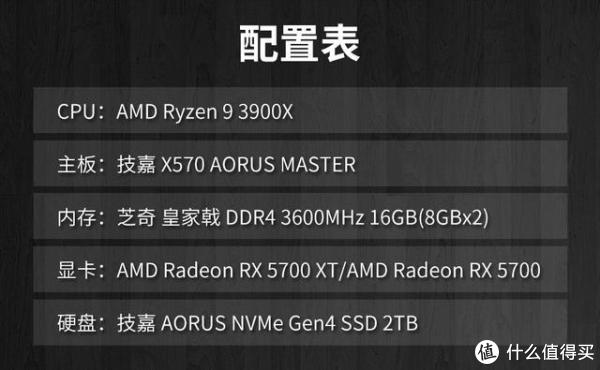

在性能测试环节，我们使用了最新平台，将RX 5700 XT、RX 5700显卡分别搭配AMD 3900X CPU，辅以16G 3600MHz DDR4内存，并采用 PCIe 4.0 SSD，将系统也更新至了Windows10 1903版本，配合最新的Adrenalin 19.7.1驱动。另一方面，为了让结果更具参考性，我们在3DMark基准性能测试和游戏实测部分，加入了RTX 2070和RTX 2060的成绩，由于测试平台、驱动有所不同，因此结果存在些许差异，仅共参考。

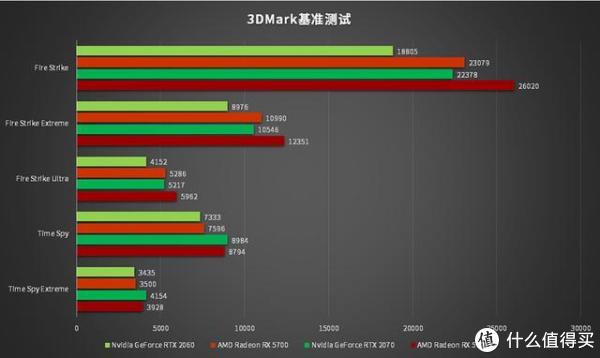

老规矩，还是看下两张显卡的3DMark跑分，以下统计成绩为图形分，不过基准测试不能代表实际游戏表现，只能作为大致评估标准。和之前的AMD显卡类似，RX 5700系列同样擅长采用DirectX 11 API的Fire Strike，三项测试中两款显卡均大幅领先对手，RX 5700甚至超越了RTX 2070，而在DirectX 12 API的另外两项测试中，AMD新显卡和对手旗鼓相当。

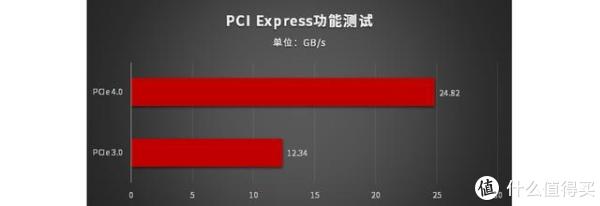

针对RX 5700系列首次加入的PCIe 4.0接口，我们同样进行了3DMark基准测试，相比PCIe 3.0，新接口在带宽方面直接翻倍。AMD表示，在DaVinci Resolve这样的专业应用中，PCIe 4.0已经能充分发挥优势，可实现ProRes4x4 8K 60fps视频素材回放，而使用PCIe 3.0显卡，受限于带宽只能达到36fps。

游戏实测：1440P游戏的最佳显卡

此前发布会，AMD将5700系列称之为1440P游戏的最佳显卡，现场展示的多款游戏在平均帧率上能领先或持平对标的竞品，其中RX5700更是全面超越了RTX 2060，那么实际游戏表现又如何呢？

我们分别选择了不同类型，而且有一定代表性的5款游戏：《刺客信条:奥德赛》、《孤岛惊魂：新曙光》、《极限竞速：地平线4》、《地铁:逃离》、《古墓丽影:暗影》。为了尽可能减小场景差异对测试结果造成的影响，测试时均使用了游戏内置的Benchmark程序。

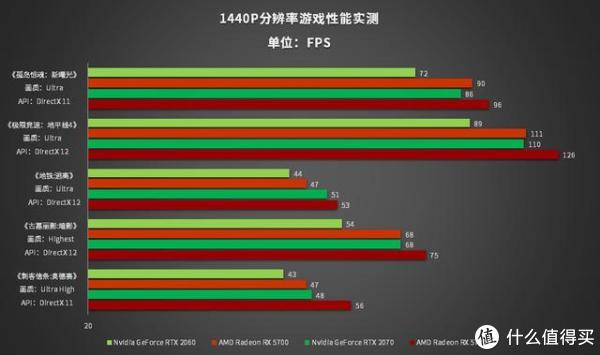

和3DMark基准测试不同，实际运行游戏时，无论DirectX 11还是DirectX 12游戏，RX 5700系列都有非常好表现。就实际结果来说，在最高画质的情况下，RX 5700系列确实能在1440P的情况下，流畅运行5款3A游戏，而且非常考验显卡性能的《刺客信条:奥德赛》、《地铁:逃离》也直逼60FPS，甚至优化较好的《极限竞速：地平线4》还能满足120Hz高刷新率的需求。本次测试的5款游戏，对比竞品RTX 2070、RTX 2060显卡，RX 5700系列均有一定幅度的领先，尤其是RX 5700，能较大幅度超越同价位的RTX 2060，甚至部分游戏可以直逼某些环境下的RTX 2070，显得竞争力十足。

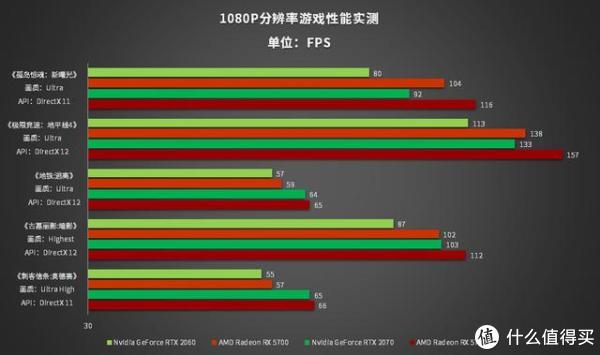

在1080P分辨率下，AMD新显卡能够带来更为流畅的3A游戏体验，5款游戏中RX 5700 XT可全面突破60FPS，而且同样保持了一定的性能领先。至于RX 5700也保持了类似优势，而且在1080P下，所有测试的游戏基本能够接近60FPS。

Radeon Image Sharpening（RIS）技术及FidelityFX解析

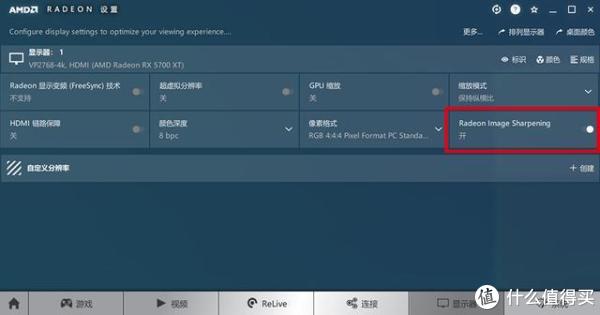

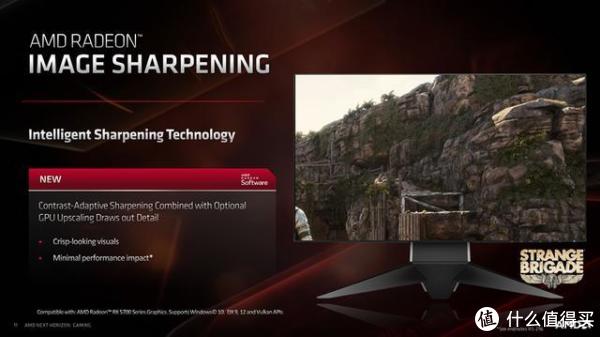

此次，AMD RX 5700系列显卡真的是彻底改头换面，不仅硬件架构上完全升级，在软件方面也加入了众多新功能。在最新的驱动中，AMD提供了Radeon Image Sharpening（RIS），该技术可以提供比传统抗锯齿更好的效果。

很多玩家都知道，大多数游戏会使用TAA、FXAA这样的抗锯齿算法来平滑3D物体的边缘，但它们都是后处理抗锯齿，会对画面产生一定的模糊，如果在4K高分屏采用低分辨率运行游戏，这一现象就更加明显。

为了解决这一问题，AMD就基于FidelityFX游戏开发套件中的自适应锐化算法（CAS）推出了RIS，该技根据对比度自动调整锐化程度，几乎可搭配任何抗锯齿使用，而且在提升画面细节的同时，也不会在物体边缘产生色环、晕圈等副作用，更无需游戏本身集成，只需在驱动中开启就能生效，并广泛支持基于DirectX 和Vulkan图形API的游戏，甚至对游戏性能的影响甚微。

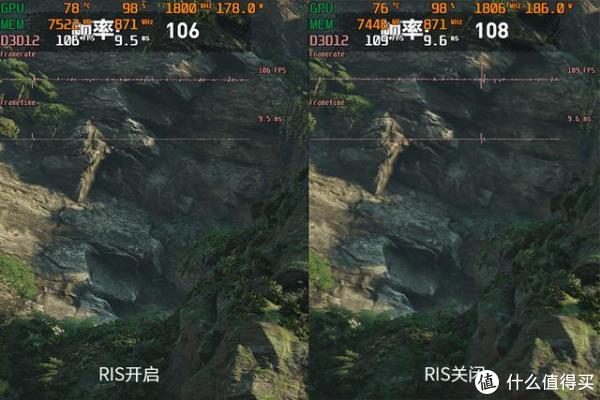

以RX 5700 XT运行《古墓丽影:暗影》为例，开启RIS后，岩石、植被的纹理得到了极大提升，使得画面能够呈现更为丰富的细节。同时，我们还使用监测软件对比了相同场景内的帧率及帧生成时间，RIS开启前后，并没有对性能造成明显影响，只有1~2FPS的差异，甚至可以认为是误差范围，忽略不计。
