【什么值得买 摘要频道】下列精选内容摘自于《描边怪爱搞机 篇三：只多了四条 PCIe 通道？不，还有不要电的 RGB。华擎 X299 Taichi CLX 评测》的片段：

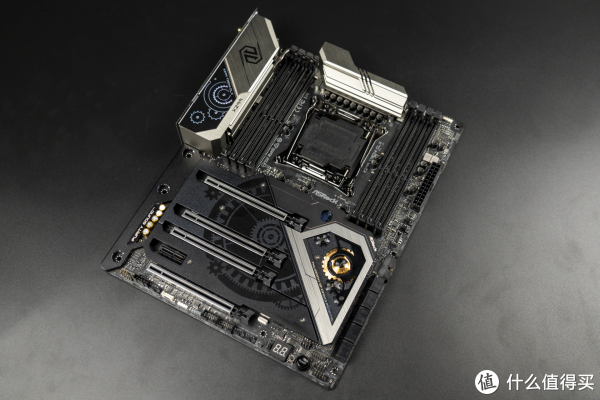

▲拿出主板，新一代的 X299太极要比以前的老太极强上不少，外观的进步可以说是飞跃的。在主板上随处可见标志性的齿轮。

▲这熟悉的 LGA 2066 CPU 底座，难的英特尔厚道一回。它支持英特尔第七第九第十代酷睿 X 系列处理器（仅限 Cascade Lake-X、Skylake-X Refresh、Skylake-X 的 CPU）。

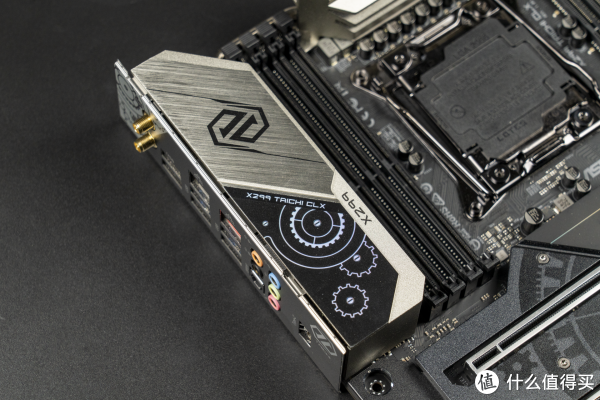

▲要素过多的 IO 马甲，凑近点看看。

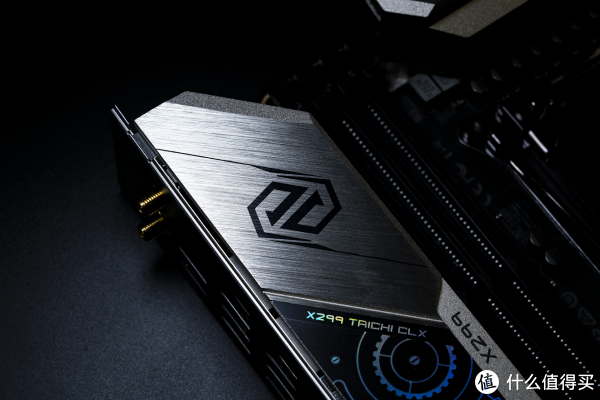

▲一个棱角分明的太极LOGO 印在了拉丝金属的表面上，无时无刻透露出十足的科技感。

▲在 LOGO 下是这块主板的名牌，这个位置并没有 RGB 灯光，但是能在不同光线角度下反射出绚丽的颜色。

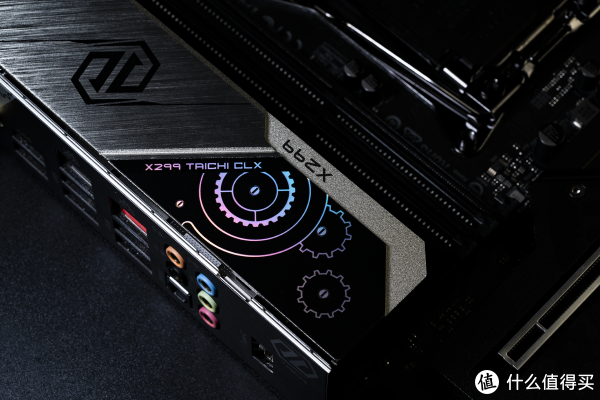

▲给光源换一个角度之后就变成了类似 ARGB 的灯效。

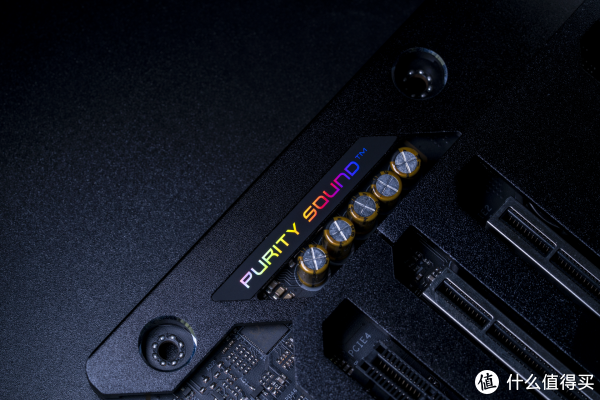

▲使用了同种设计的还有音频电容处的马甲。

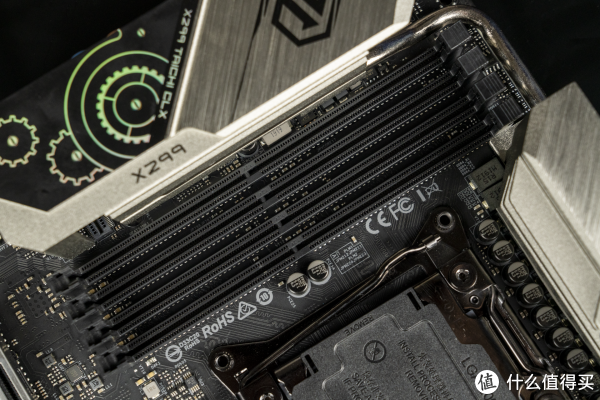

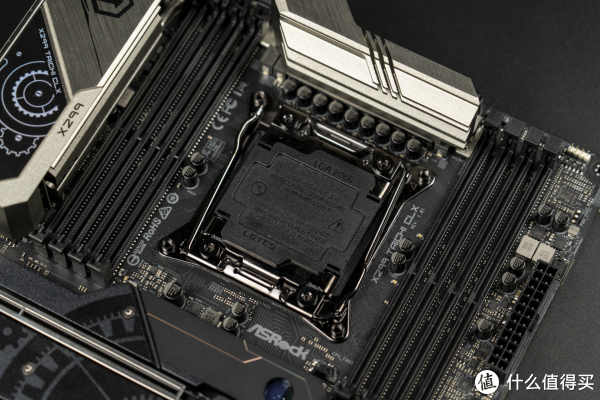

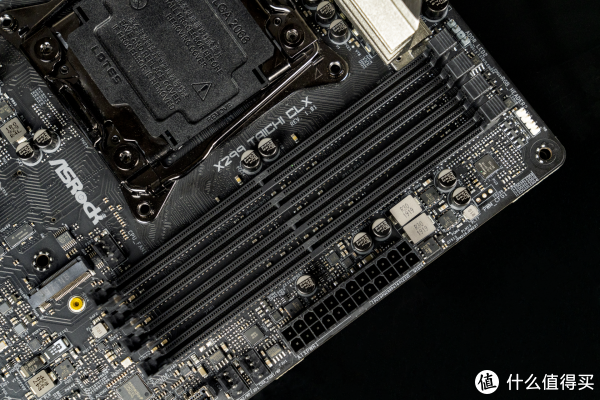

▲回到主板上半部分，CPU 座左右两侧各分布着四条 DDR4 内存槽，支持四通道、最大 256G 的 DDR4 4200+ 内存。

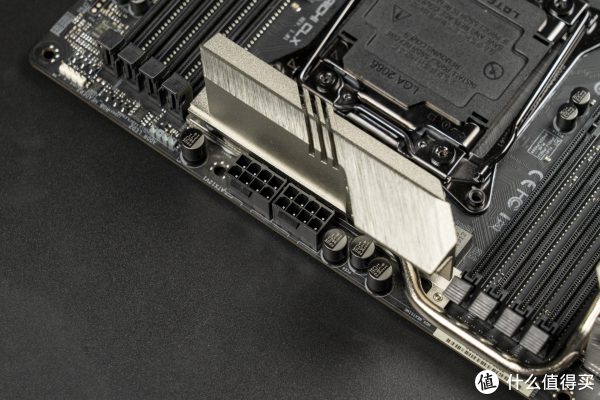

▲CPU 槽正上方还有两个 8pin CPU 供电，可以分摊电源接口和电源线材的电流负担，提高使用寿命。

▲左侧还有一个 5V ARGB 和 12V RGB 插针。

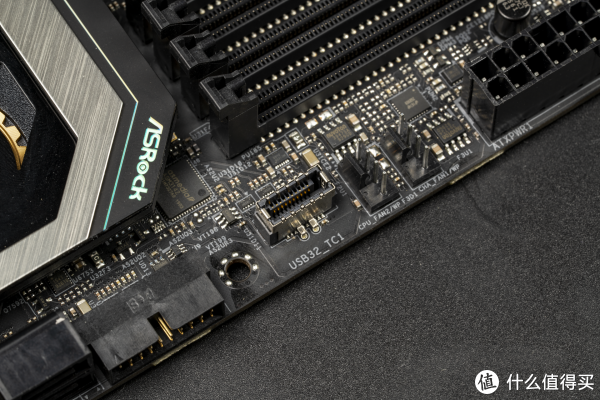

▲这款主板还提供了前置 USB Type-C 接口，支持 USB 3.2 Gen2 10Gbps。

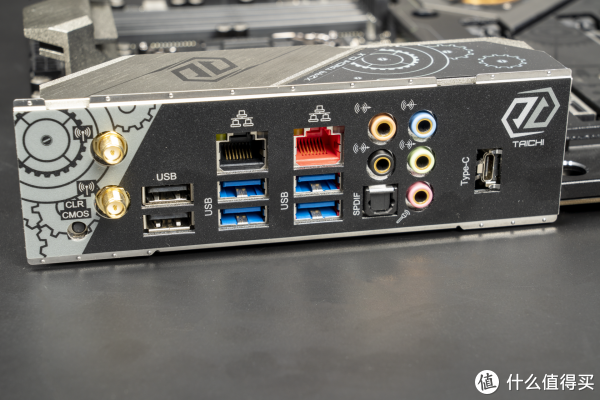

▲IO 接口部分，提供了一个清空 CMOS 的按钮，还有板载蓝牙与 WIFI，由于芯片组的“年纪”比较大，所以还是提供了两个 USB 2.0 接口，勉强可以用来插插鼠标键盘啥的，除了两个 USB 2.0，还提供了四个 USB 3.2 Gen15Gb/s 的蓝色接口，一个黑色千兆网口，一个红色 2.5G网口，还有一个独立出来的 Type-C 接口。

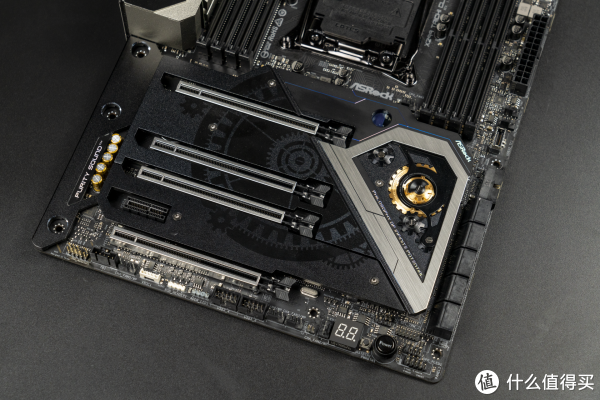

▲看到主板下半部分，就能看到四条 PCIe 3.0 x16 和一个 PCIe 3.0 x1。支持 NVIDIA SLI/NVLink，AMD CrossFireX。

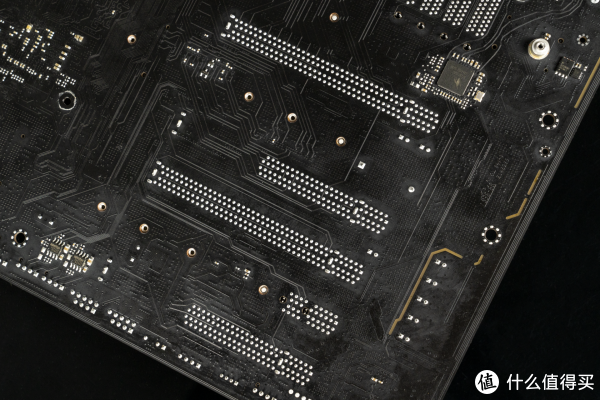

▲把主板翻到背面不难看出这几根槽的真实速度。

如果使用的是 48 条 PCIe Line 的处理器（10980XE 等），那么 PCIe1/PCIe2/PCIe3/PCIe5 插槽将以 x16/x8/x16/x8 速度运行。需要注意的是 M.2-1、M.2-2 与 PCIe2 通道共享，如果使用 NVMe 硬盘，暂用其中一个 M.2 槽会将 PCIe2 降速为 x4，同时使用时 PCIe2 会被关闭。

如果使用的是 44 条 PCIe Line 的处理器（9980XE 等），PCIe1/PCIe2/PCIe3/PCIe5 插槽将以 x16/x4/x16/x8 模式运行。 如果在 M2-1 上安装 NVMe 硬盘，PCIe2 会被关闭。

如果使用的是 28 条 PCIe Line 的处理器（7820X 等），PCIe1/PCIe2/PCIe3 插槽将以 x16/x4/x8 模式运行，PCIe5 会被关闭。 如果在 M2-1 上安装 NVMe 硬盘，PCIe2 会被关闭。

至于 16 条 PCIe Line 的处理器（7740X 等），貌似直接就不支持了。

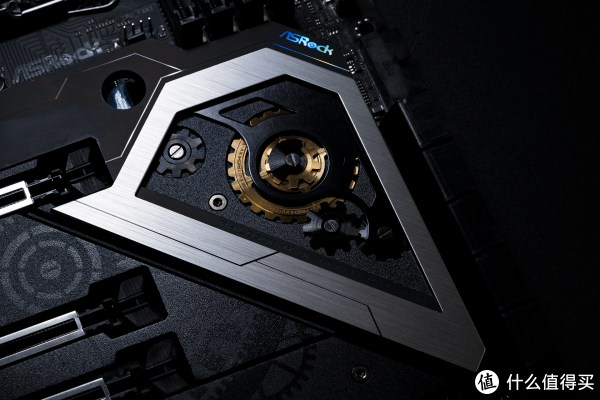

▲PCIe 槽旁边还有一个集成了许多齿轮的 PCH 散热块。

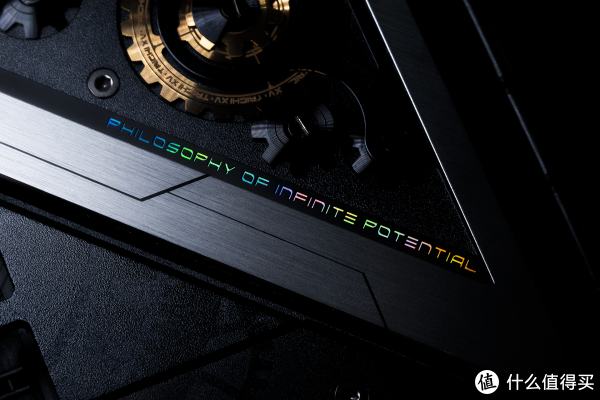

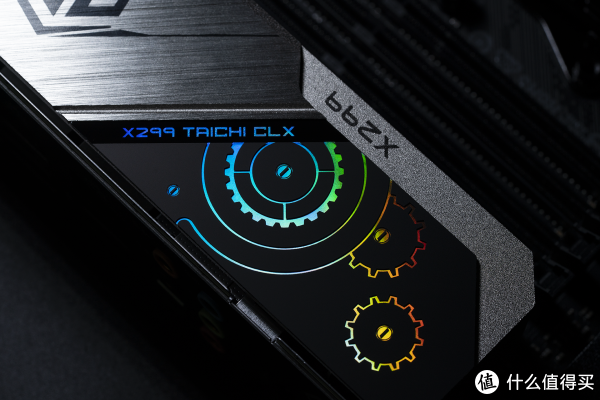

▲这串小字是有 ARGB 灯效的，但是在关闭灯光后发现它和音频电容处的马甲采用和同样的反射设计。

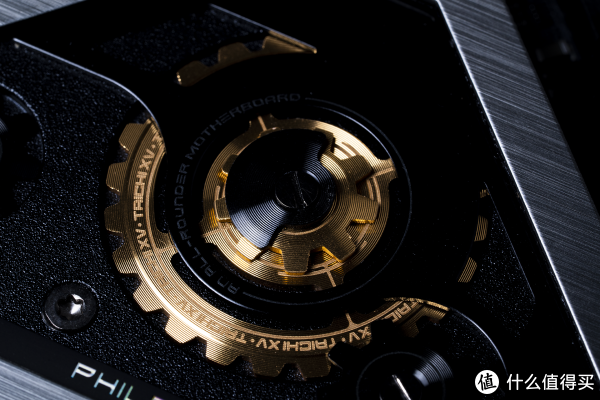

▲众多齿轮中，这颗金色的齿轮上还刻有 Taichi XV 的字样，暗示为这款主板为第十五块太极系列主板，给细节点赞。

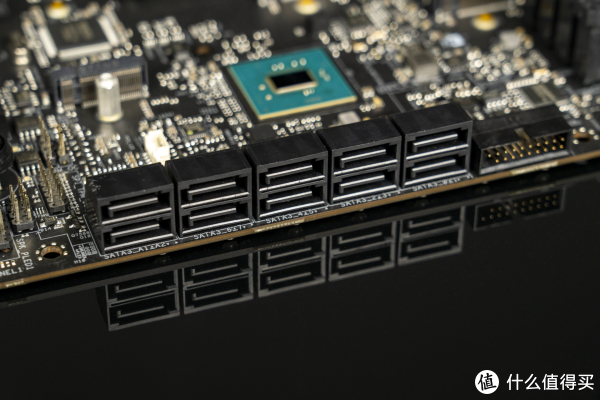

▲芯片组散热块右侧还有整齐排列的十个 SATA 口，八个由芯片组原生提供，两个由第三方芯片提供。

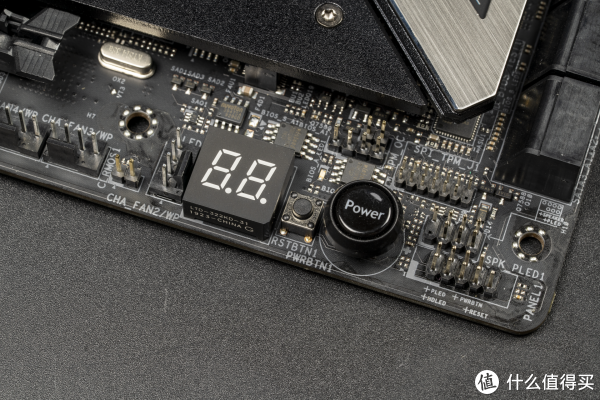

▲散热块正下方有一个 DEBUG 灯，方便检查自检错误。还有一个开机重启的按键，至于重启按键为什么这么小，我想应该是防止误按吧，嗯，这绝对不是缩水。

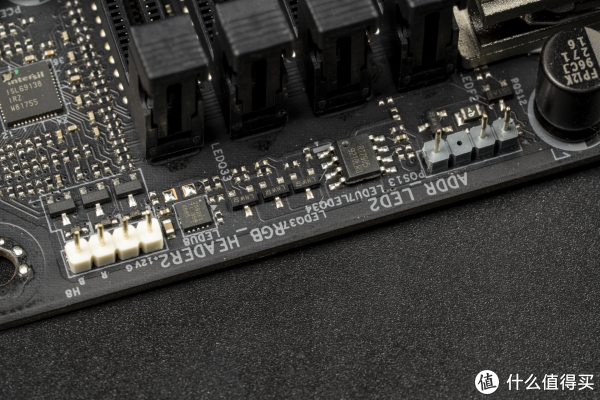

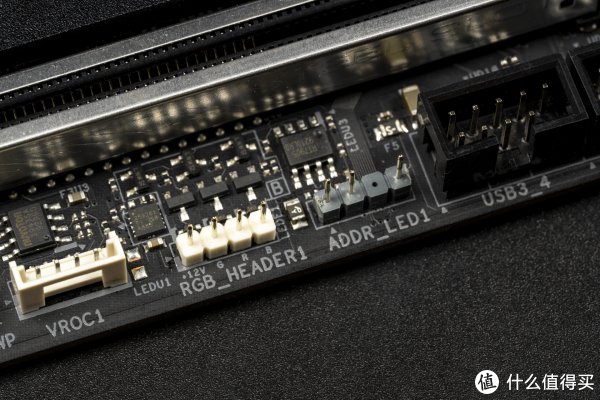

▲往左一点还有 12V RGB、5V ARGB 各一个，加上主板上侧的两个，一共可以接入四个 RGB 设备。

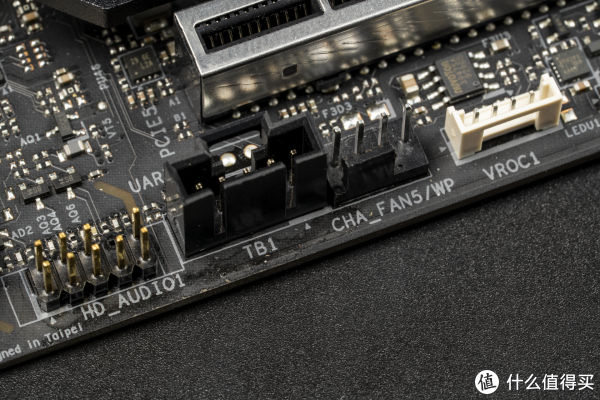

▲再往左一点有一个 TB1 接口，用于外接华擎自家的雷电三拓展卡，VROC 接口用于插英特尔的 M.2 RAID Key。

VROC 全称为 Virtual RAID On CPU，就是通过 CPU 提供的 PCIe 通道建立 NVMe RAID，但是英特尔这个挨千刀的必须要买一个 Key 才能支持非英特尔硬盘的 RAID。

拆解时间

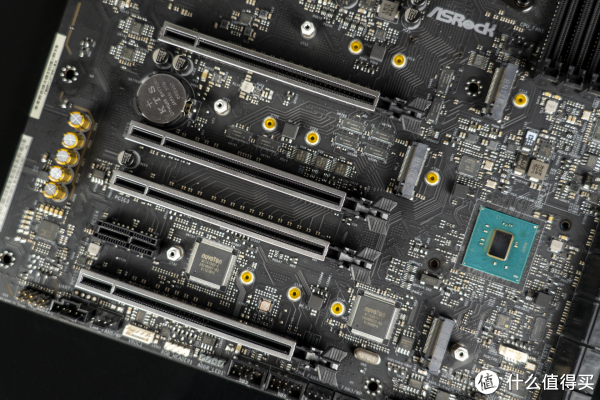

▲移除所有能拔掉的东西，首先能看到的就是原本被 PCIe 装甲盖住的三条 M.2 接口，均支持 PCIe 3.0x4 的 NVMe SSD，其中 M.2-3 还支持 SATA 的 M.2 设备，但是如果在这个接口上使用了 SATA 的 M.2 SSD，那么 SATA3-7 接口会被关闭。

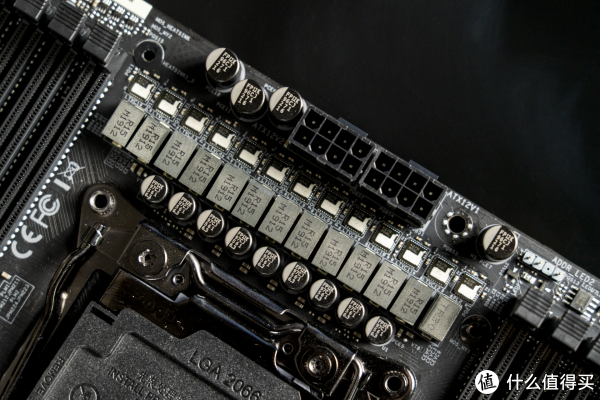

▲主板最上方则是 CPU 供电，共计 13 颗 Dr.MOS。

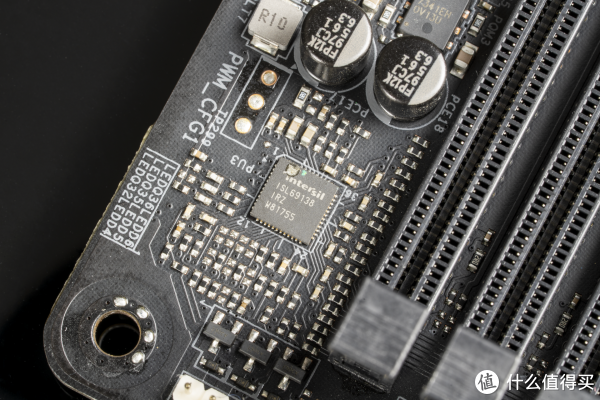

▲首先是 PWM芯片，型号为 ISL69138IRAZ-T-C54，来自 Intersil，服务器级别的 PWM芯片，最高可以灵活搭配少于等于七项的供电，搭配倍项器之后可以扩充到 14 项，属于高端比较常见的一颗 PWM。

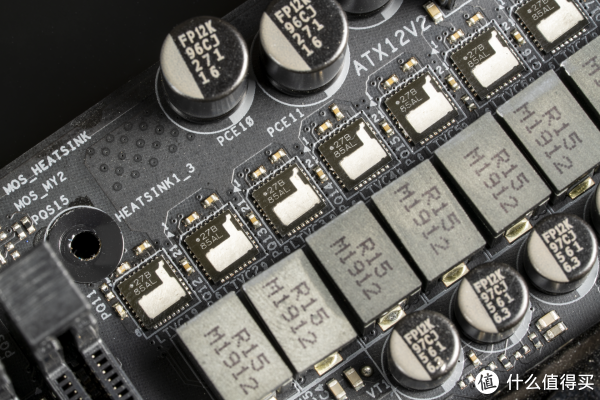

▲主板左边的 12 项的 Dr.MOS 采用 27B85AL，完整型号为 ISL99227BFRZ-T，来自 Intersil，支持最高 60A 的工作电流。最右侧还有一颗型号不一样的 MOS，完整型号为 ISL99227FRZ-T，来自 Intersil，同样为单项 60A 的工作电流，这颗为 VCCSA 供电。

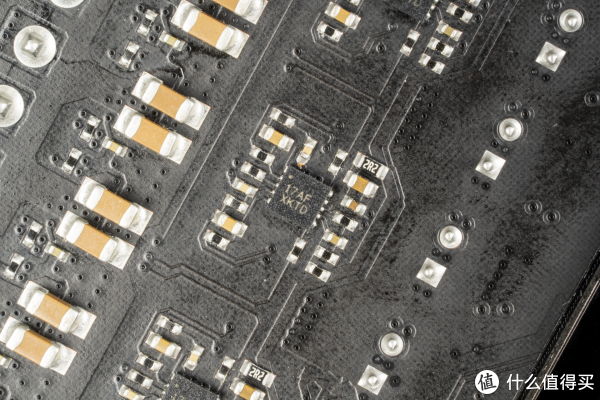

▲主板背面还有六颗倍项器，型号为 17AFXKTD，完整型号是 ISL6617AFRZ-T，同样来自 Intersil，可以将一相供电倍项为两项。

华擎在 CPU 供电方面完全采用了 Intersil 的解决方案，整套供电都属于服务器级别，ISL69138 解决方案也是成本巨高，参数上基本和自家的 X299E-ITX/ac 一样，CPU 核心采用 6x2 的 ISL99227B 60A，VCCSA 采用一项 ISL99227 60A，共计 12+1 项供电，可以说是非常强大的供电系统，带动一颗 10980XE 超频可以说是简简单单。

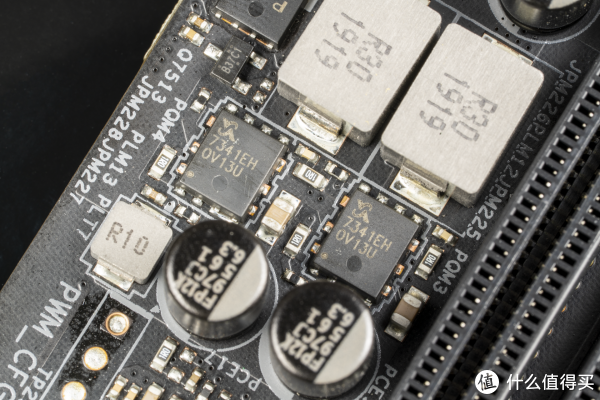

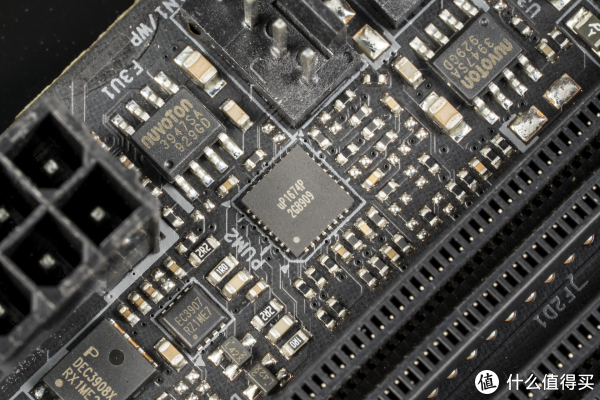

▲内存供电采用了两颗 uP1674P PWM + 四项 7341EH，两侧内存槽各有两项，分别由一颗 uP1674P 控制，MOS 完整型号为 SM7341EH，来自 Sinopower，它是一款双 N 沟 MOS，单项最大电流为 25A。

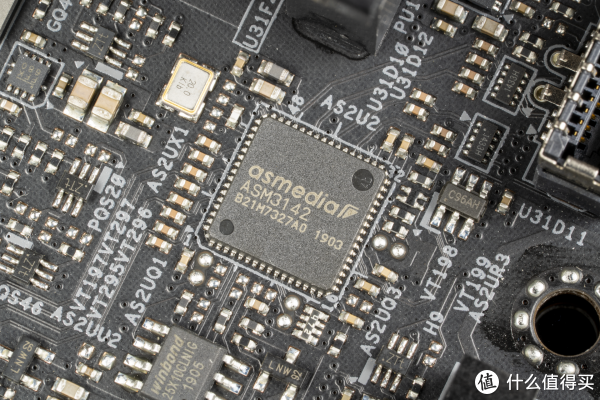

▲ASM3142，来自 ASMedia，这是一颗 USB 3.2 Gen2 的控制器，给前置 Type-C 接口提供支持。

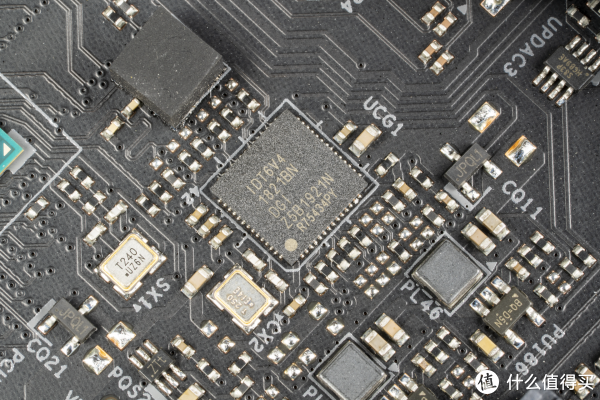

▲IDT6V4，这颗芯片可以让玩家能够调整 CPU 的外频，进一步提升了超频玩法。

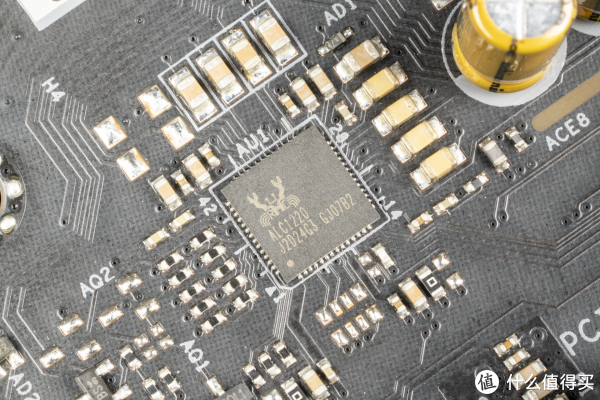

▲ALC1220，来自小螃蟹瑞昱 yù，一颗常见的板载声卡，支持 7.1 声道，并且配置了 NE5532 Amplifier 耳机放大器，让前置接口最高可以推动 600 欧姆的耳机。

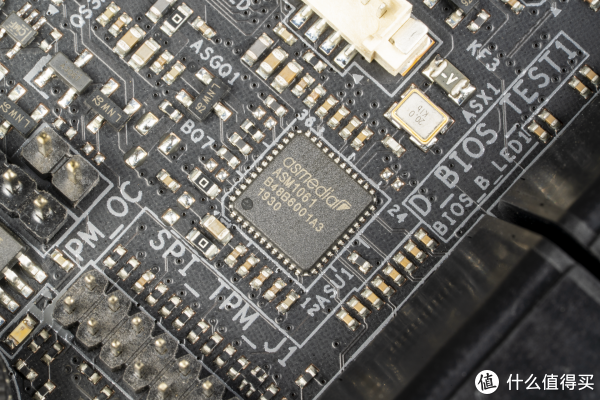

▲ASM1061，来自 ASMedia，多出来的两个 SATA 口正是由它提供的，支持热插拔。

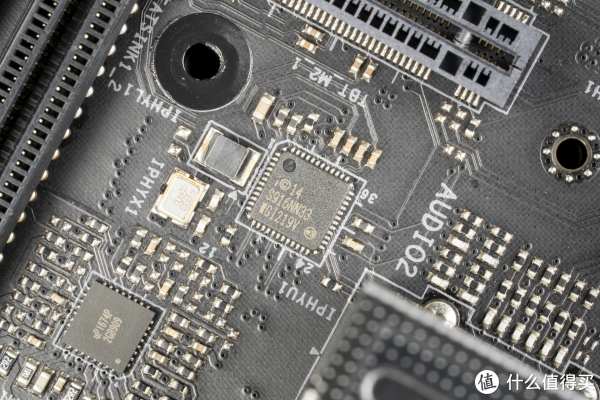

▲I219V，来自英特尔，非常常见的千兆网卡，它的 Mac 地址是写入芯片组的。

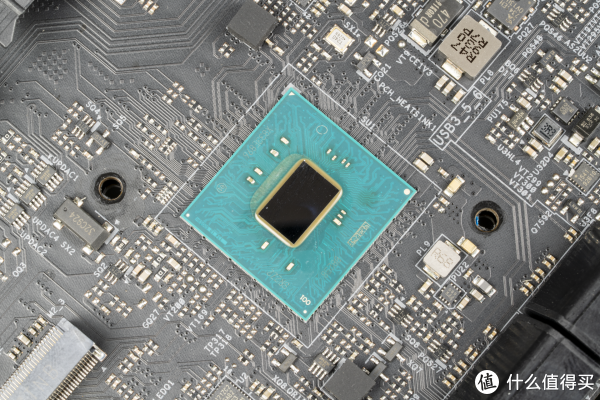

▲一点也没变的 X299芯片组，24 条 PCIe Gen3 Line，22nm 工艺，最高 TDP 为 6W，集成 Mac 地址。

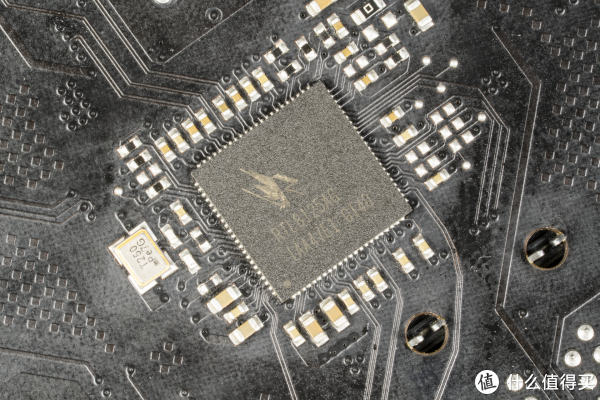

▲主板的背面还有一颗 RTL8125AG，来自小螃蟹瑞昱，一款 2.5G网卡。

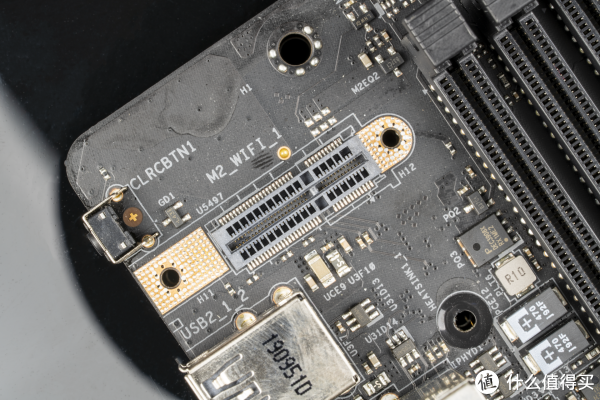

▲这款主板的无线网卡是插在 M.2 Wifi 接口上的，后续可以自由更换更强的无线网卡。

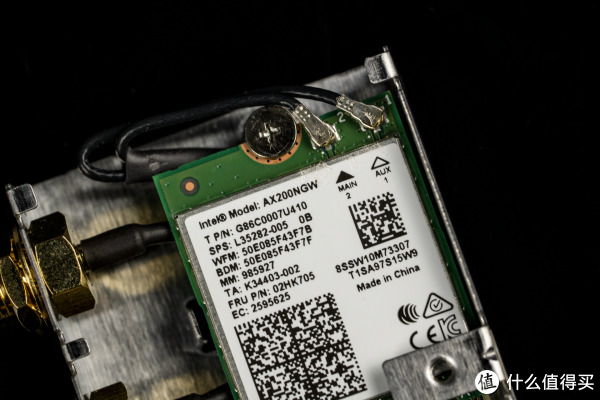

▲自带的无线网卡型号为 AX200，来自英特尔，支持 802.11ax 协议，也就是 Wifi6，最高支持 2.4Gbps 的传输速度。

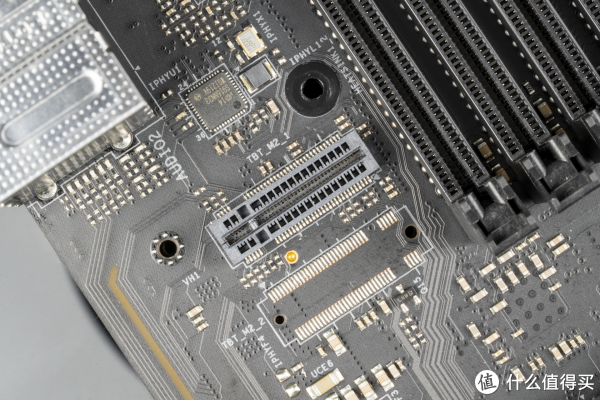

▲移除 Type-C 接口的子卡，发现是一个传统的 M.2 接口，但是无论插入 NVMe 还是 SATA M.2 的硬盘都无法识别。在插座附近写有 TBT_M2 的字样，估计华擎原本是想在这板子上用雷电协议的 Type-C，但是不知道为啥放弃了，还是说后面还有加强型？

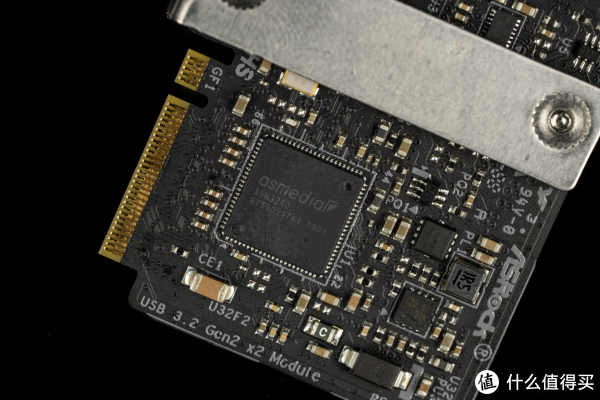

▲子卡上有一颗 ASM3242，来自 ASMedia，这是一颗 USB 3.2 Gen2x2 的控制器，可以提供高达 20Gbps 的传输速度，子卡上的 Type-C 接口正是由它提供支持。

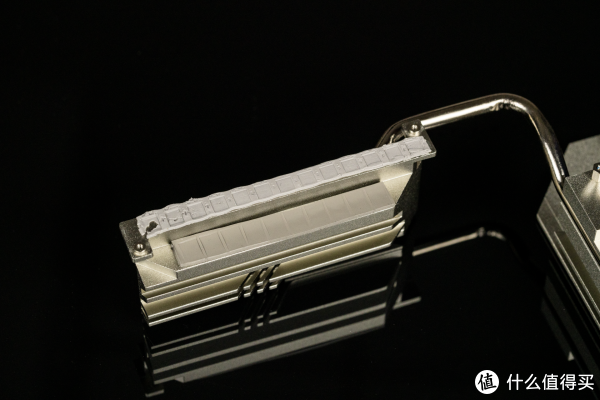

▲VRM 散热块，背面的硅垫同时覆盖了 MOS 和电感。
