【什么值得买 摘要频道】下列精选内容摘自于《穷车富表Diao丝电脑 篇五十五：5年前的显卡能吃鸡吗—微星GTX770 Gaming 2G小测》的片段：

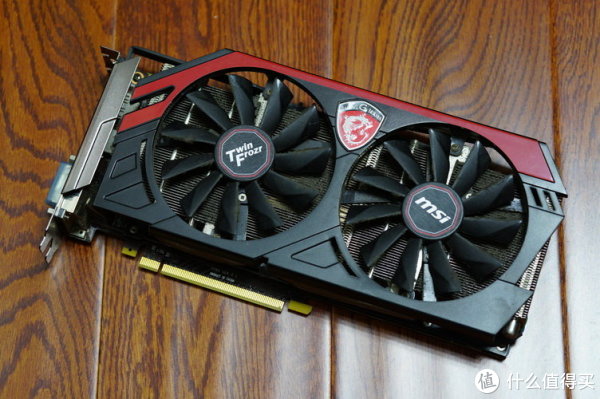

成色不好的卡我是不会收的，所以这块卡的整体状态还是很好的，有一些灰，但是并不多

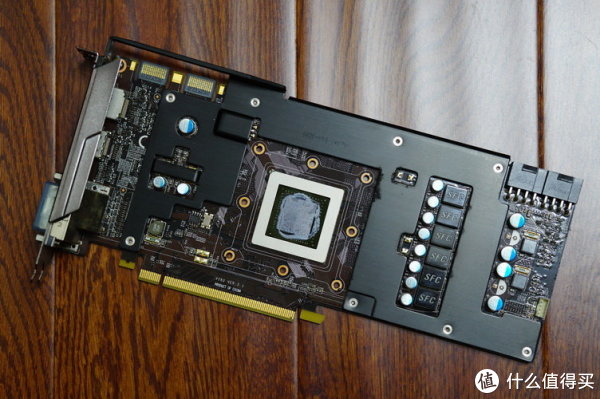

拆下风扇可以看到核心周围的灰并不多，而且因为这一代散热器用了很久，和之前280X是一样的，全拆下清灰并不难，只是基本操作

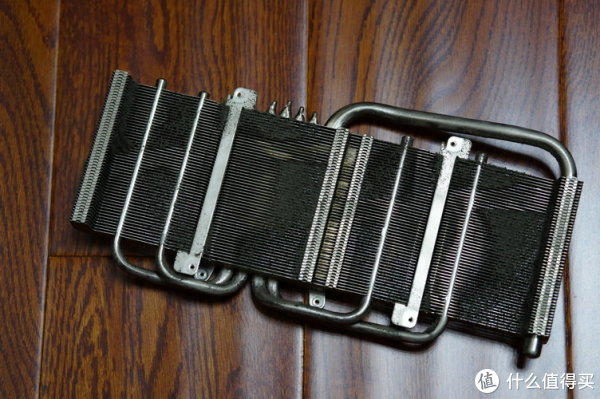

散热片上的灰

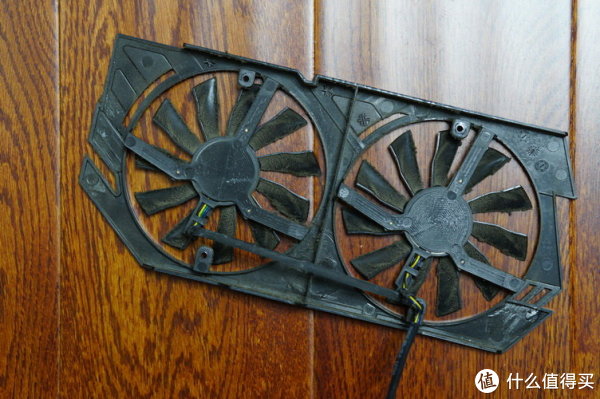

风扇里面的灰

显存及供电散热片背面的灰尘情况

全部清灰完成之后，又是一条好汉

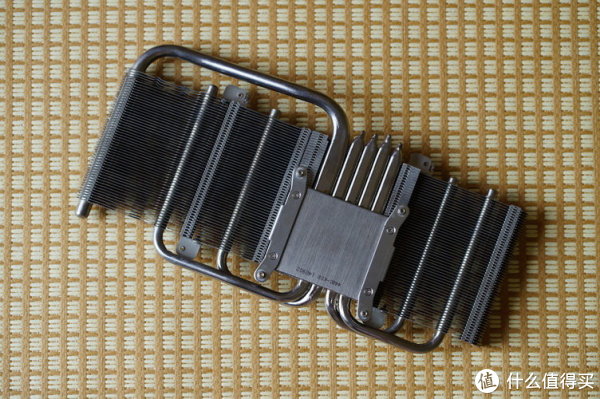

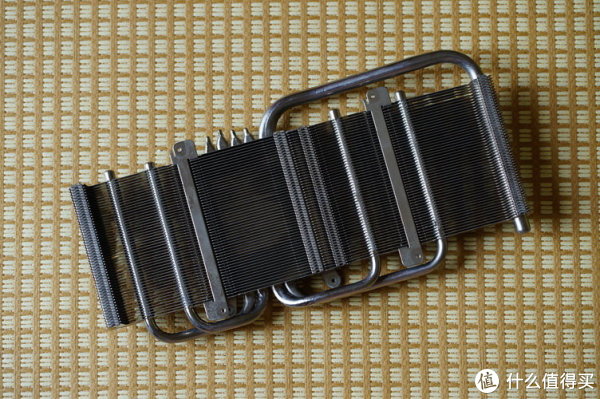

散热片几乎看不出什么氧化的痕迹，镀镍了就是好

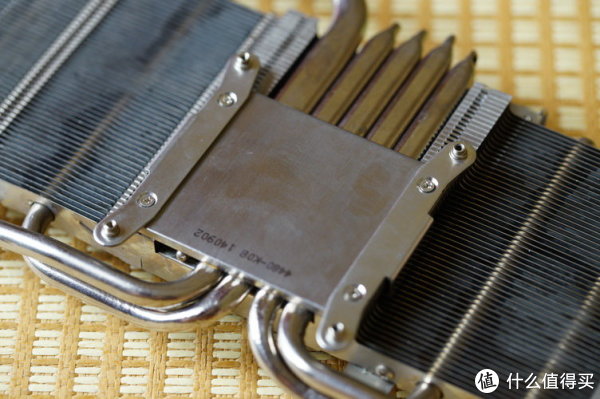

硕大的散热底座以及5热管的配置，不过依然是1粗4细的配置

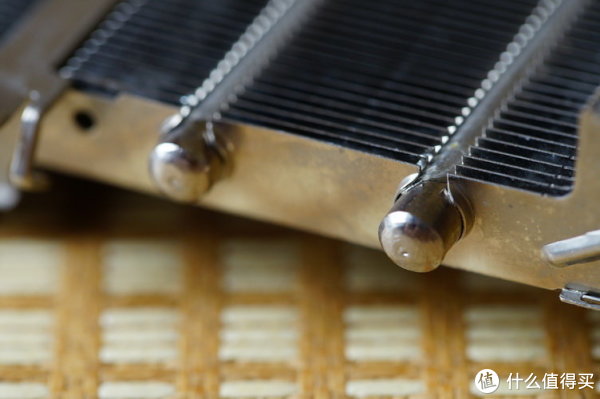

能看到回流焊的痕迹，微星主板虽然不太喜欢了，但是显卡散热器的做工还是没得说

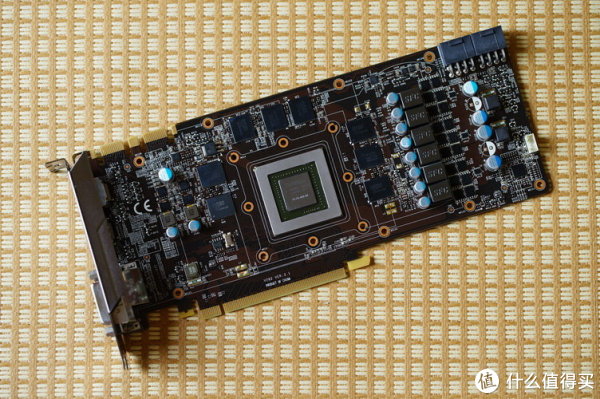

显卡本体也是焕然一新

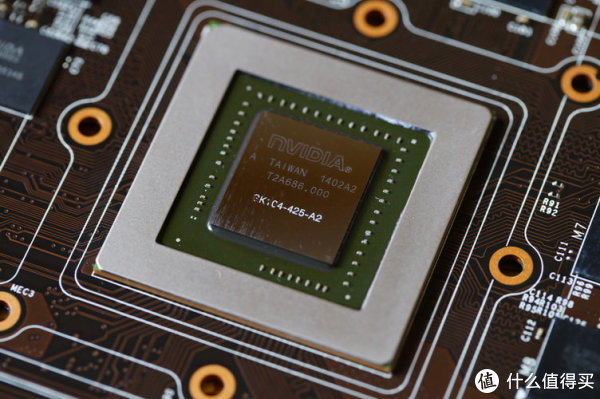

GK104核心特写，旁边的旧硅脂还是没有清的特别干净

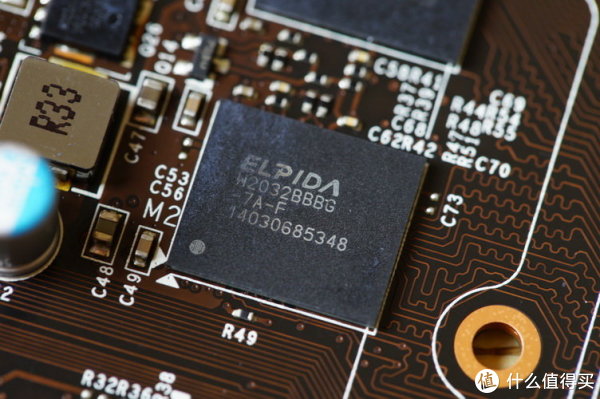

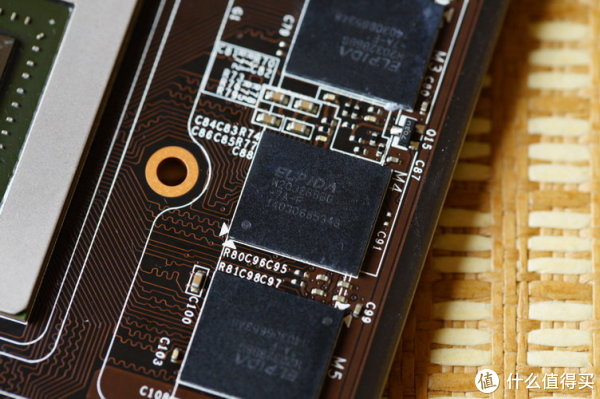

2g显存来自已经被收购的尔必达，超频性能一般而且容量稍微有些小

具体颗粒信息

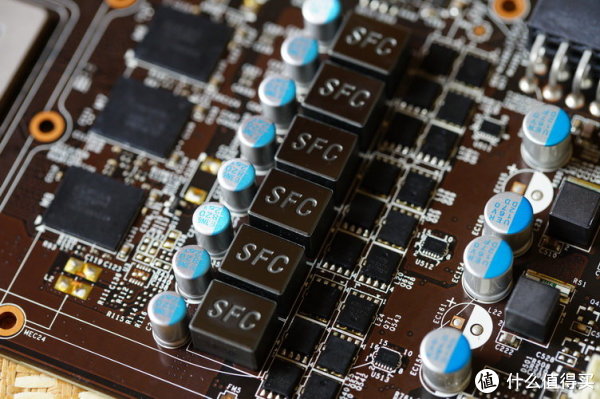

供电部分，6相的配置，做工看着很舒服

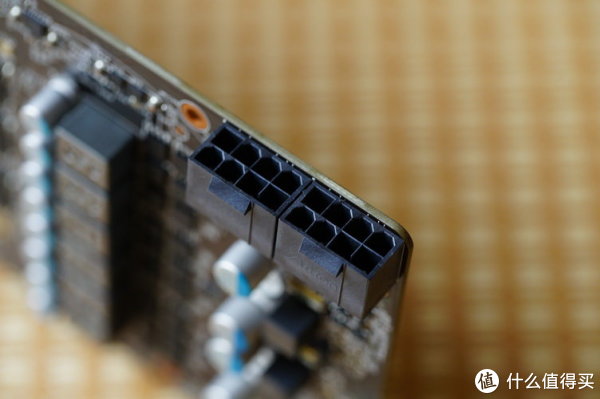

双8pin的电老虎次旗舰，看着现在单8pin的1070和1080，只能感叹科技的进步

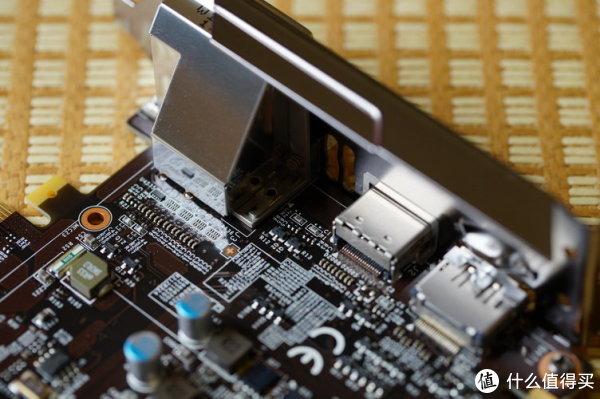

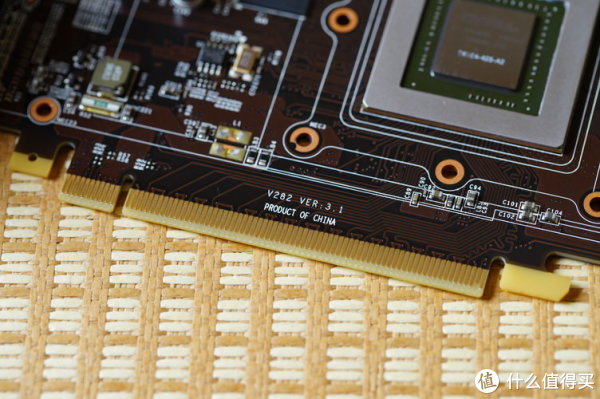

版本号3.1的非公设计

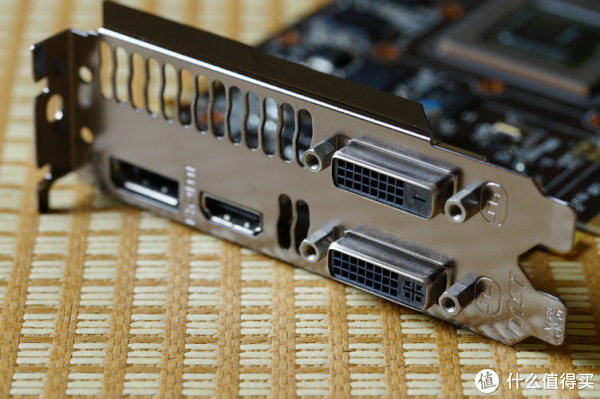

显示接口这边也都是全屏蔽的配置

只是双DVI的配置在现在略显过时，好在hdmi和DP也都有一个

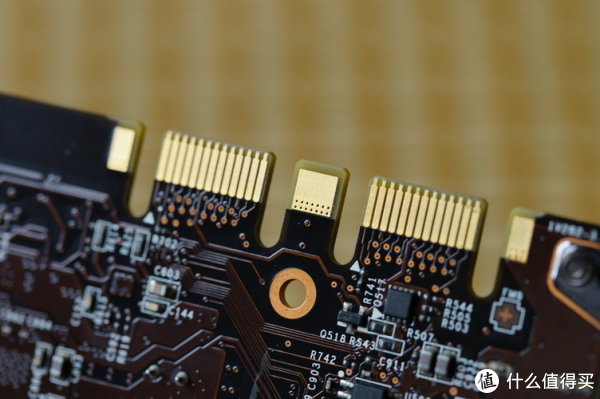

SLI用的金手指

核心背面，比A卡密密麻麻还会发黄的电容高到不知道哪里去了

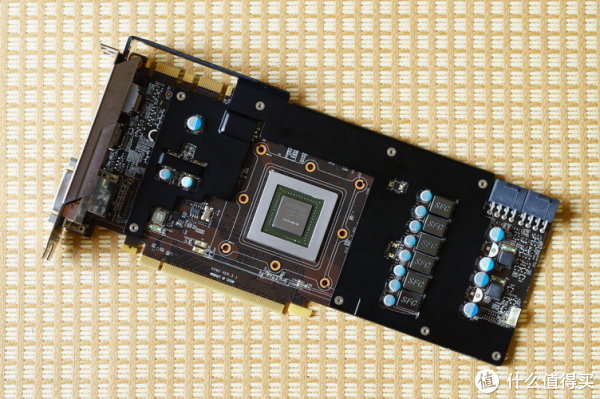

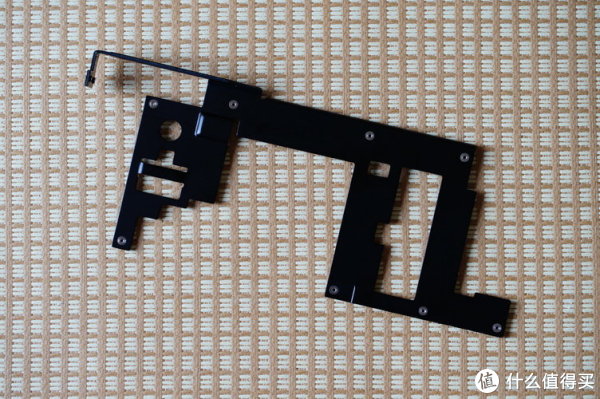

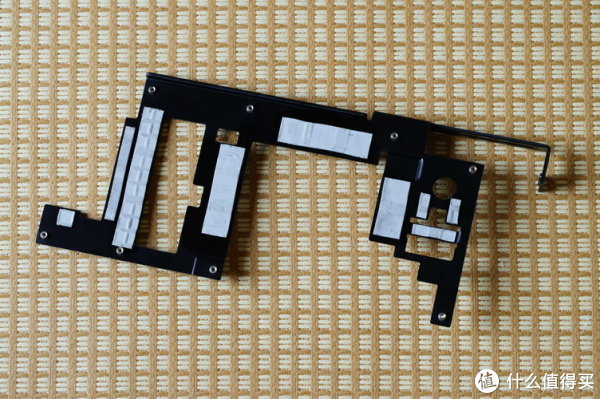

依然是没有背板但是有前板的设计，而且能给显存及供电散热

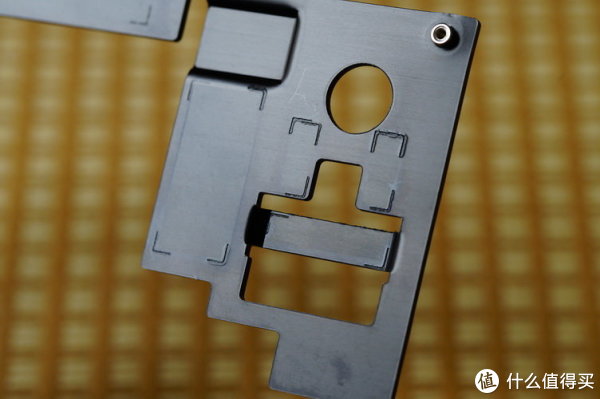

还有刻度方便定位散热垫的安装

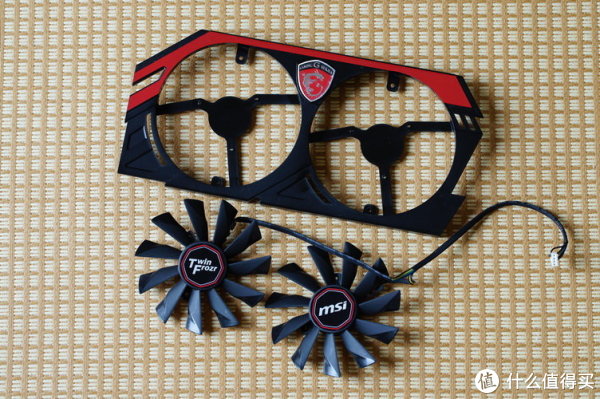

老朋友，双10cm风扇的TF散热器

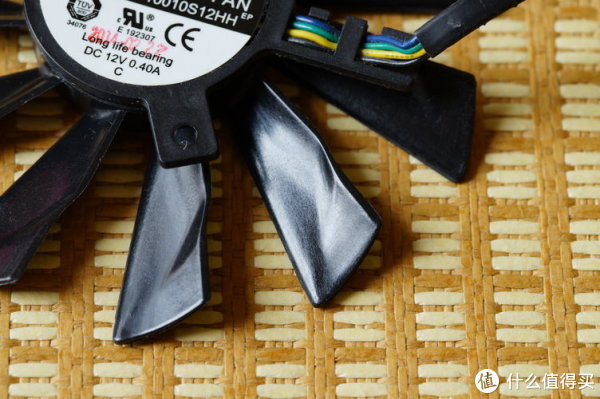

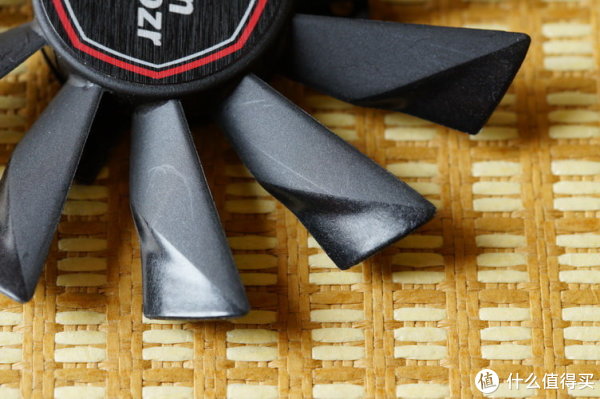

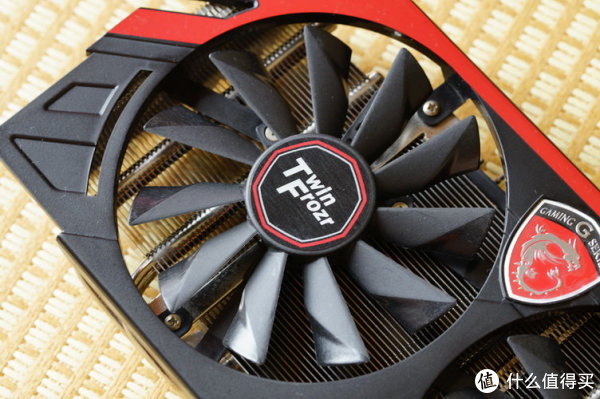

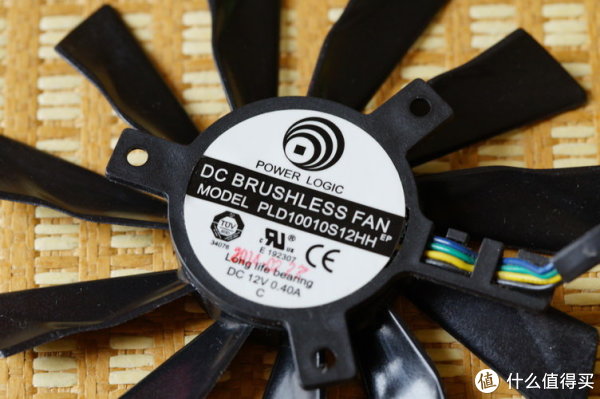

风扇细节，可以看到扇叶特殊处理过

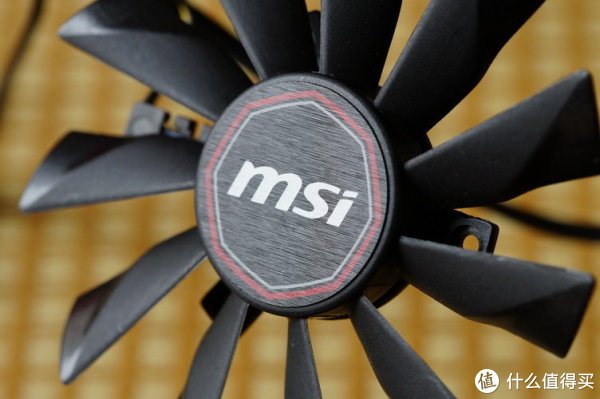

金属质感的风扇logo贴纸

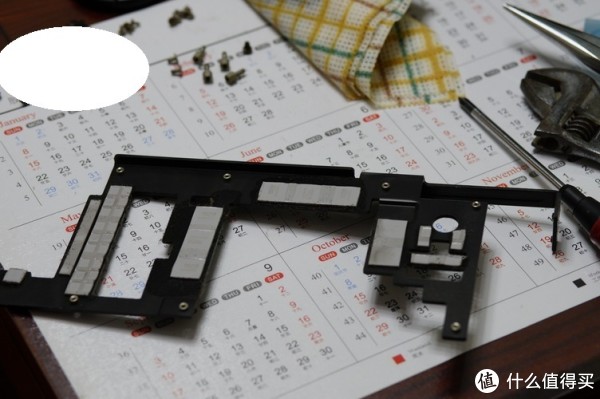

根据位置标识装好散热垫

然后装上散热板

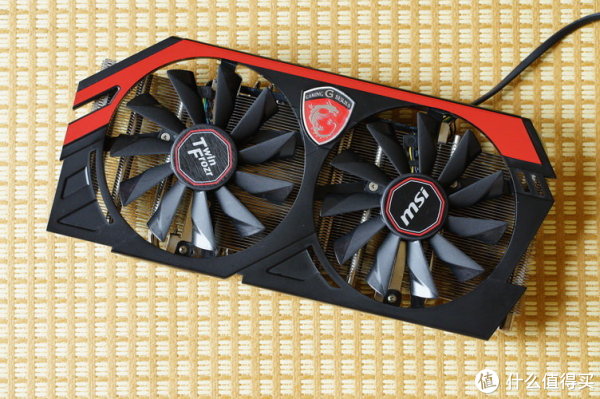

风扇和散热器合体

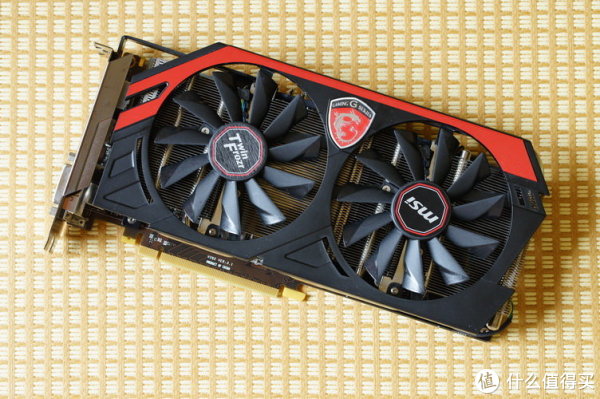

整个合体

可以看到散热器和挡板还有一点缝隙，但是挡板专门多出来了一截，起到辅助导风的作用
