【什么值得买 摘要频道】下列精选内容摘自于《#原创新人#大佬也玩跨界—H3C Magic R2+ 路由器上手小玩》的片段：

京东的物流还是一样迅速，分分钟到手~~~不过包装真是让人吐糟，好多电子产品都不给装箱，直接外面套个袋子就过来了 。

拆开袋子，白色的盒子上面点缀了点点红色，干净卫生，呃不是~素静大方，产品的参数并没有写太多在上面。

背面一样的清爽，大部分版面是产品使用说明，实际上只有一幅图，使用很容易入门。

取出内盒，路由器赫然出现，天线被卡入纸盒固定，有点像包鸡蛋的纸盒子，也幸亏有他，不然早被颠去半条命。

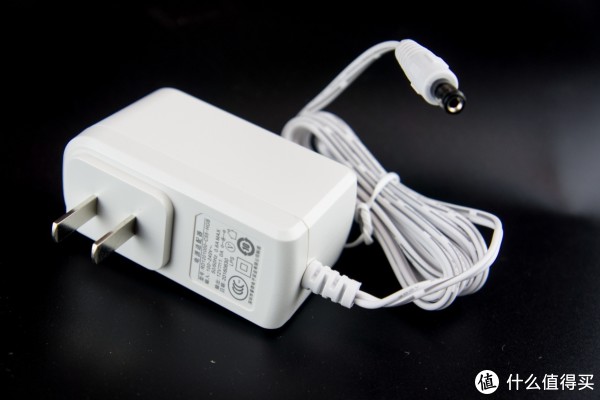

随机送的充电器，12V1A，路由器最大功率不超过10.2W，还是比较省电的。

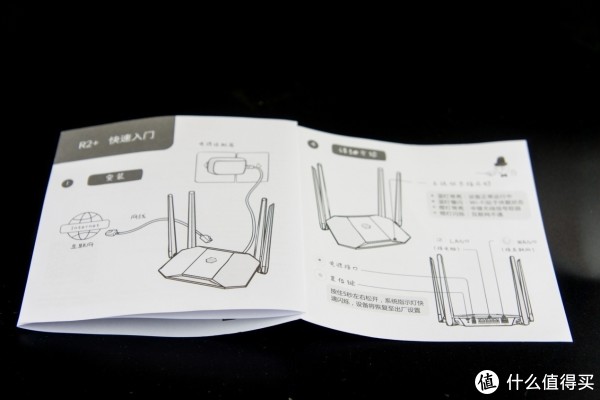

说明书，十分的简单明了。

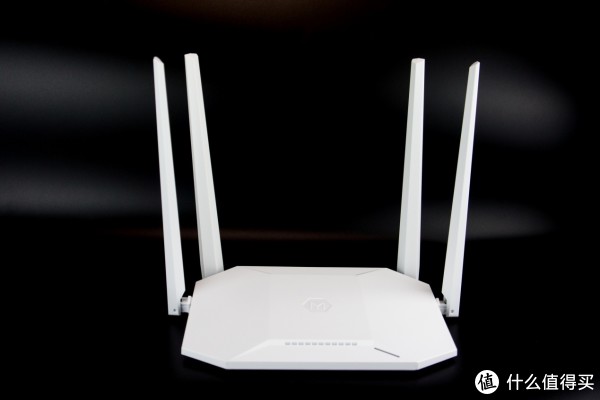

取出本体，天线的阻尼比较大，要稍稍用点力气才可以掰开，白色亚光的表面，比较耐看。

2X2 MIMO架构，支持Beamforming定向天线技术。

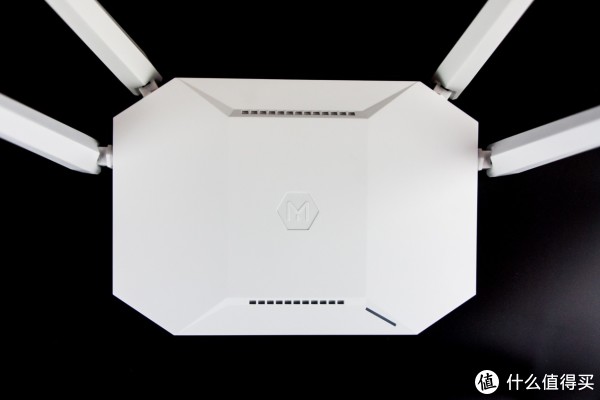

上帝视角模式，表面上面的孔用于散热，实际上热量并不高

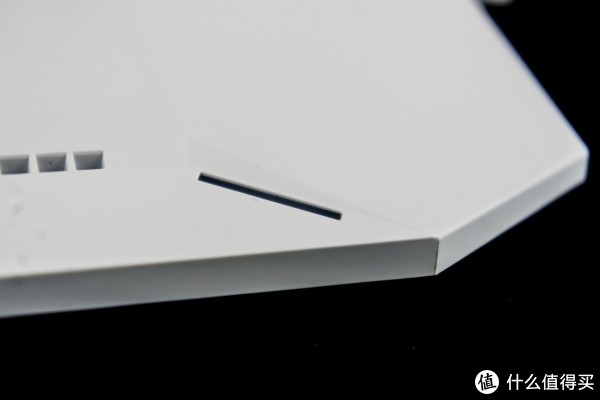

这个长条位置是LED指示灯，一眼看上去像SD卡插槽，指示灯有2种颜色，蓝色和黄色，对应不同的网络状态。

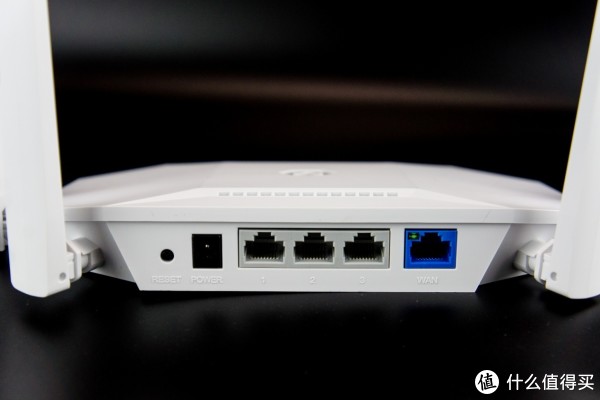

菊花菊花 菊花，整齐的几个接口，1个带状态灯的WAN和3个LAN、电源和Reset。网口都是100M。

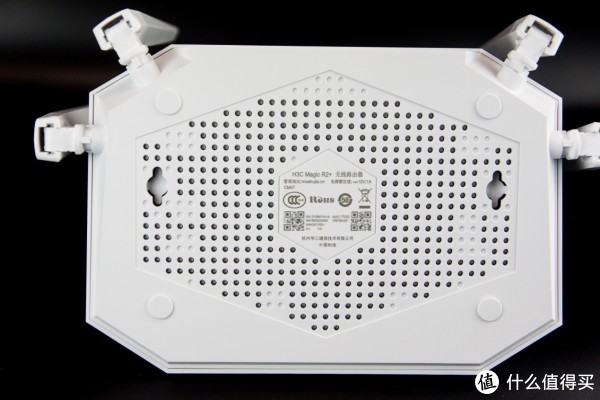

底部的开孔十分的多，还有2个用于挂装的钉子孔，这下散热很好了吧。

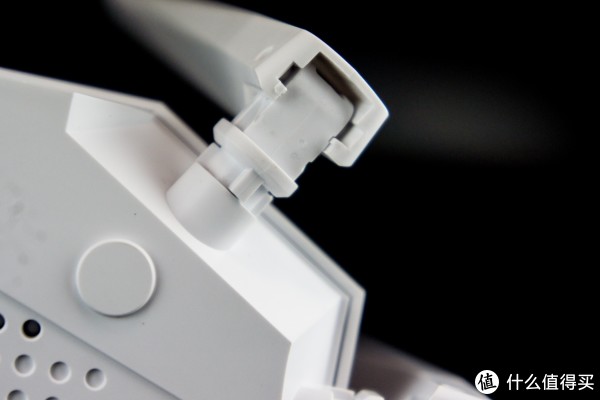

天线的阻尼很大，还有限位，这下再也不用担心天线乱动了。

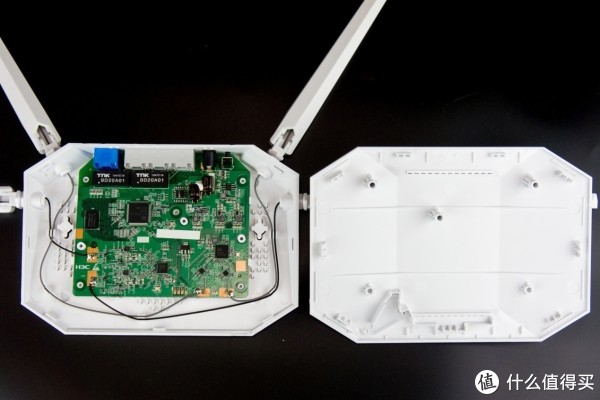

下面开始紧张而刺激的环节 ，全网首拆，拆的时候找了半天，竟然没有螺丝，后来用螺丝刀狠心撬开，豁然开朗。

整个产品没有一颗螺丝，都是用卡扣的形式固定的。

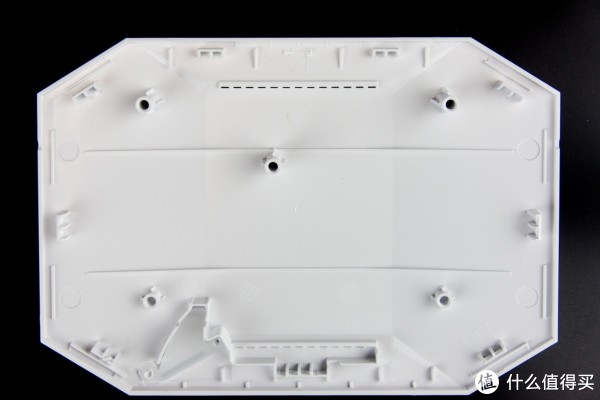

上盖，卡扣比较密集，挂不得这么牢固。

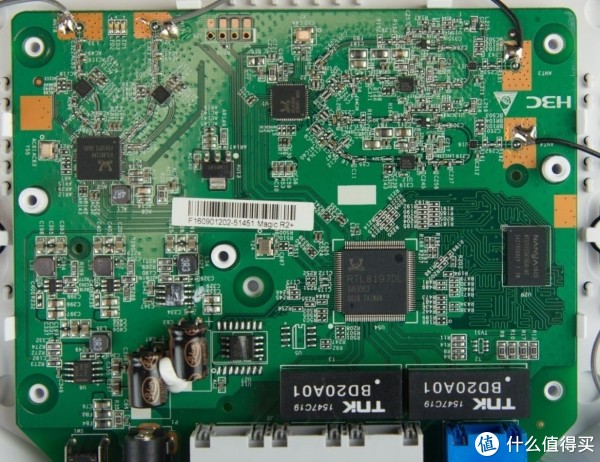

最重要的核心，PCB板，布局规则，电源部分和数字部分分开放置，减少了干扰。

用料比较偏实用型，其实用料这个事情，仁者见仁智者见智，一个产品的好坏，不在于用高端的物料，二在于整体的设计。

打个比方，对于不会做饭的人，即使用山珍海味，做出了的东西也不好吃，对于顶级厨师来说，简单的东西也能做出美味。

主控部分采用了Realtek RTL8197DL芯片，其最高工作频率可以达到660M，其内部集成有2个PCIe接口电路、2个USB接口电路、5个10/100M交换机接口电路，不过为了产品的稳定，没有开发利用全部的功能。

可以看到FLASH的型号，通过查规格书发现其描述是“MX25L12835F  is 128Mb bits serial Flash memory”，容量还是不错的。

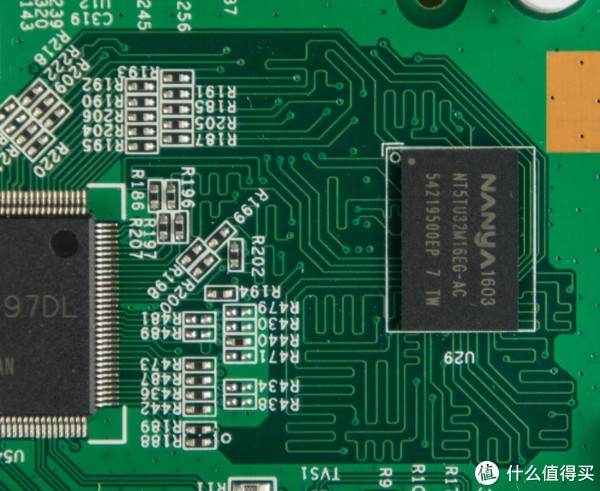

内存是南亚的，从型号上看应该是32x16=512Mb应该是64MB的，对于路由器运行来说是绰绰有余了，南亚的内存还是不错的，很多笔记本自带内存颗粒的主选，为了系统运行的稳定，内存是一个很关键的东西。

同时PCB采用蛇形走线，看出来还是费了一番心思的，线走的比较到位，良好的走线对信号的传输很有帮助，能减少错误数据，提高系统的稳定性。

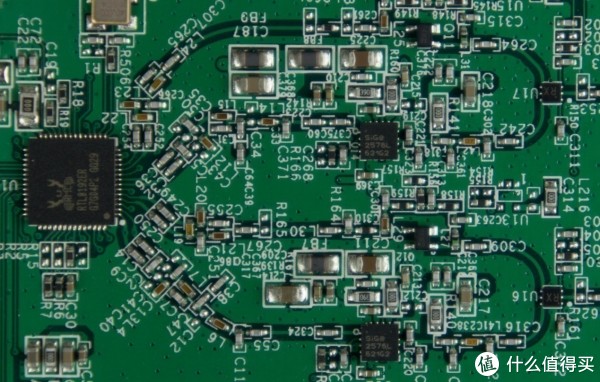

可以看到WIFI电路部分离其它部分比较远，并且有信心没有使用屏蔽罩，由此可见在硬件设计能力上的功底还是足够的。
