微星 GTX 950 GAMING 圣龙显卡开箱晒物(风扇|接口|热管)

【什么值得买 摘要频道】下列精选内容摘自于《MSI 微星 GTX950 变形金刚黑白配色 显卡初体验——我拆拆拆》的片段：

内盒是微星一贯的包装风格，但是这次多了一个正方形的小盒子

全家福一览，纸质文件居多。。。。。。

这个正方形的小盒子我打开了，里面是一个黑色的风扇

暂时还看不出啥名堂，就知道固定方式应该是通过风扇下面的卡口卡住来完成的。

显卡的造型类似当年华硕的6770跑车版，看起来比较简单。

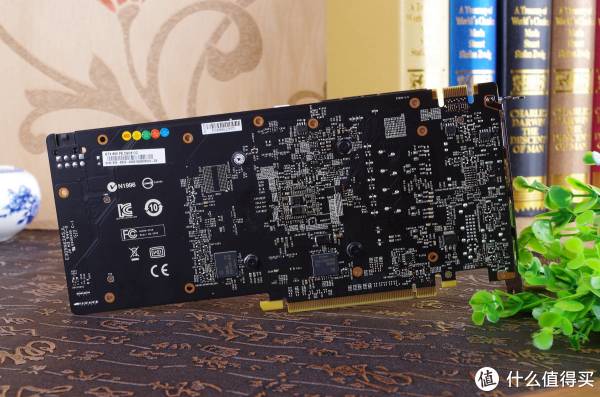

背面这个PCB看起来很熟悉，上网查了下，和微星的GAMING系列的GTX950是一模一样的，就是换个散热器形式而已，价格也一样。

别说，这散热器的塑料壳还是真的很像跑车造型

IO接口部分是一个DVI-D，三个DP接口，一个镀金的HDMI接口。

DVI接口带了屏蔽罩。

单6PIN供电，我有点想不明白，这么低耗电的显卡为什么不做成无外接供电设计。

一个SLI金手指，说明支持双卡SLI的，

这里有个DC 12V 3PIN的接口，后来看说明书才知道，原来是接那个黑色风扇的。

在电吹风无损拆标技术的加持下，拆个卡看下做工如何。

下掉显卡背面的四颗螺丝，散热器和PCB即可分离

加长版的PCB，中间一段都是空的哦，看起来完全是为了适配散热器，所以故意拉长了PCB。

这供电一看就是4+1相的，4相显卡核心供电，一相显存供电。

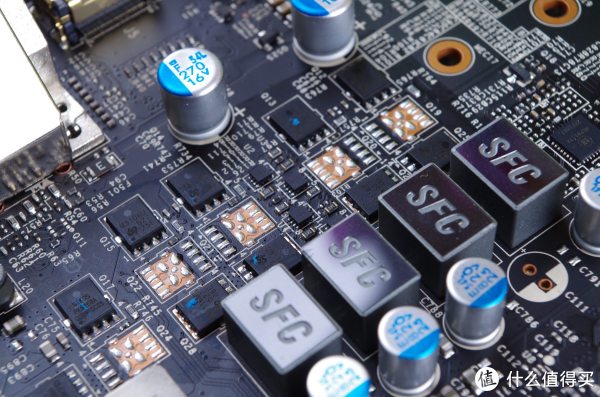

四颗SFC电感，一上一下的MOSFET。

核心编号是GM206-250-A1确认正身是GTX950无疑。

外接供电部分

风扇接口部分

背面

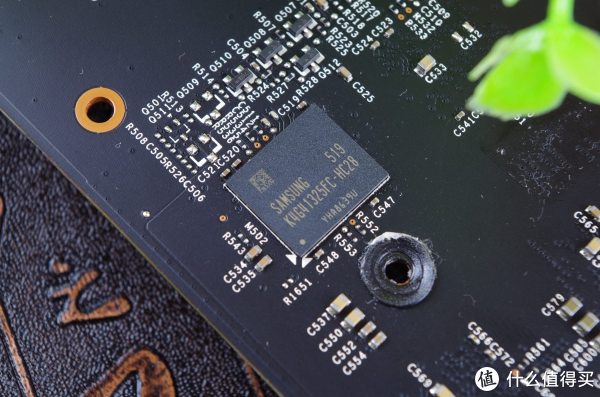

SAMSUNG K4641325FC-HC28 DDR5显存，正反面各2颗，共四颗，单颗512MB，组成2GB DDR5。

贴标产品型号名：GTX950 PE 2GD5 OC

跑车散热器正面

跑车散热器反面，这个散热器没有采用大量的热管设计，而是采用大面积的铝板嵌齿设计，只有一根全铜热管连接核心，供电的MOSFET和显存对应部分有蓝色的导热贴。

铝块通过侧面的四颗螺丝与风扇罩链接

仅有一根全铜热管

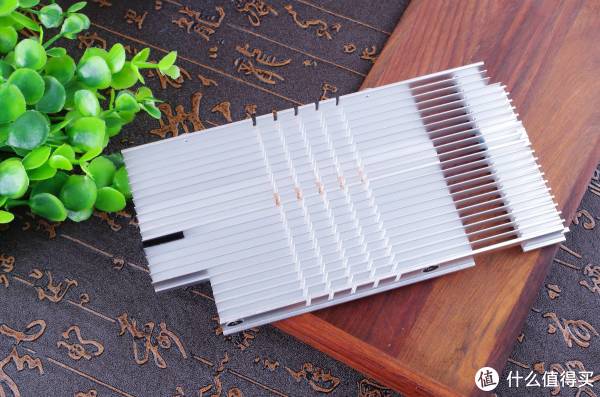

拆掉风扇罩，可以看到铝板正面做了嵌齿切割，扩大散热面积

这个角度可以看到铝板的嵌齿部分下面部分的实心铝板部分比较厚实。

拆卸下的风扇罩部分

风扇的叶片边缘采用了错构下折设计，能加大风压。

反过来一看，这塑料壳子的工艺也确实让人不敢恭维，并没有正面看起来的那么精细，让我感觉有些粗糙。

反正拆都拆了，顺手给GPU核心涂上导热系数11的CM NANO硅脂。

然后还原显卡。

风扇的上下有卡扣，按住即可移动风扇罩在铝板上滑动。按照说明书指导，这就是一种安装第二个风扇的方式。

第二风扇的供电接口在这里

装上第二个风扇，有点小霸气了，显卡长度随着风扇罩的移动被瞬间加长了。这是第一种变化方式。这种方式比较适合超频显卡，对MOSFET和显存有加强散热的效果，适合SLI双卡模式，缺点就是显卡长度被加长了，对你的机箱是一个考验。

第二种变化方式，是双风扇重叠，因为两个风扇都是下压进风方式运转的，所以这个组合形式是加强GPU核心的散热，双风扇叠加进风。
