美商艾湃电竞AN-650电源外观展示(风扇|网孔板|接口|线材)

【什么值得买 摘要频道】下列精选内容摘自于《给你电脑最强的动力心脏,80Plus金牌认证美商艾湃电竞AN-650电源拆机小测》的片段:

       艾湃电竞AN-650电源整体外包装以黑色为底色,右上部的80PLUS GOLD表明该电源经过了80Plus 金牌认证,并采用14cm大直径散热风扇,静音设计。这里稍加说明,80 PLUS 计划是由美国能源署出台, Ecos Consulting 负责执行的一项全国性节能现金奖励方案,而金牌认证计划则在2010年7月~2011年6月开始施行。它要求电源在20%轻载和满载的情况下,转换效率必须达到87%以上,50%典型负载下则必须达到90%。

       包装背面下部用中英日韩等七国语言以及繁体中文描述了此款电源的特点,上部则标注了此款电源的接线头数量,让用户选用时候一目了然。侧面则是此款电源的效率曲线。我们知道80Plus已成为公认的最严格的电源节能规范之一,而通过80Plus认证的电源在降低能源消耗,节省电费开支、降低电脑发热量,从而降低散热支持以及增强电脑的可靠性,减少电脑维修保养成本方面,更加有优势。

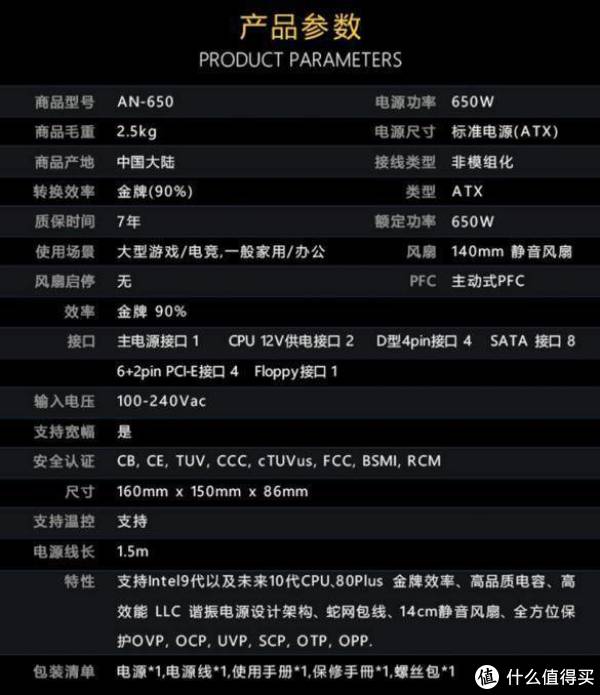

       艾湃电竞AN-650整个包装以英文为主,因此虫虫君特意找来一份中文的说明文档,以展现此款电源的电器参数以及相关的技术标准。玩组装机的都知道,现在电脑的功耗还是非常高的,其中,CPU,显卡都是耗电大户,而对于发烧级用户组建显卡SLI,则更为恐怖,因此,650W对于整机的稳定还是非常有必要的。

       整个电源,双侧面采用网孔板设计,以此增强整体的散热性能,同时也给我们机会一览整个电源的内部做工。而后面一大捆接线,看起来比起模组电源虽然没有那么整洁,但是我们知道,如此大功率的电源,其电流动辄几十安培,因此,尽量减少接触点以及接触点的电阻是必须的,因此,从这个层面上,非模组电源还是有特定的优势的。

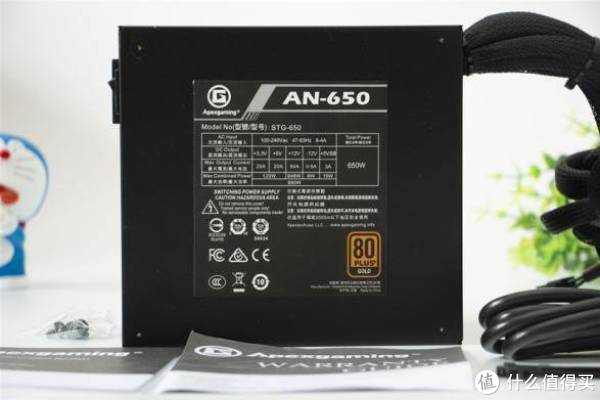

       电源正面贴纸标明这款电源的电气参数。从整个供电参数来看,艾湃电竞AN-650每一组供电所能达到的最大电流,其中12V电源单独供电电流居然能达到54A,当然,其所有供电整体功率合起来为650W。

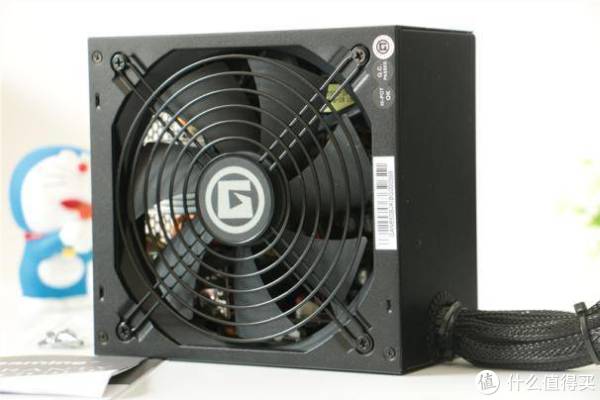

       整个电源采用了一款14cm大直径散热风扇进行主动散热。通常,风扇口径越大,产生同等风量所需要的转速就越低,进而产生的风噪就越小。很多玩家为了降低整机的噪音,不惜花重金改水冷,用隔音机箱,而艾湃电竞AN-650直接从源头把控,降低电源自身噪音,给大家一个安静的玩机环境。

       通过网孔板,我们可以一瞥电源的内部做工,但是不足以满足虫虫君的好奇,一款80Plus金牌认证的电源内部究竟做工如何呢?为此,虫虫君特意拆机一看究竟(PS:拆机有风险,不但会失去保修,而且有可能损坏电源,进而烧毁昂贵的电脑配件,因此虫虫君不建议各位效仿)

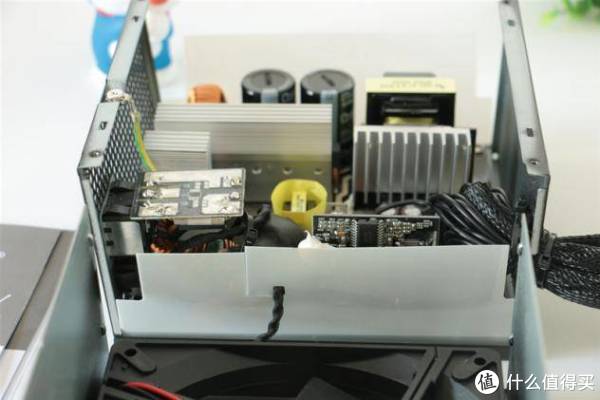

       此款电源机壳采用了两块U型板呈90度互相叠扣而成,电源主板在其中一块的底部固定,正面方向上,用绝缘纸与机壳进行了隔离,以保证整体的电气安全特性。

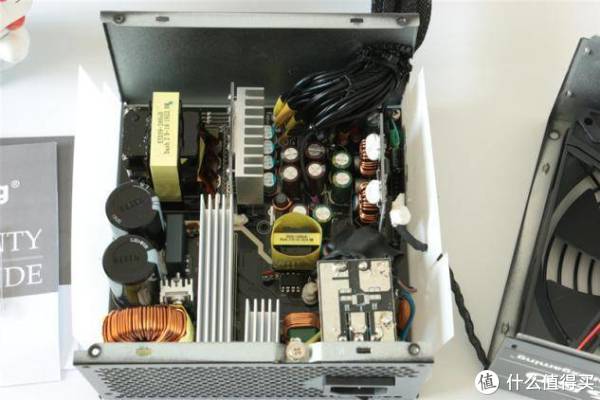

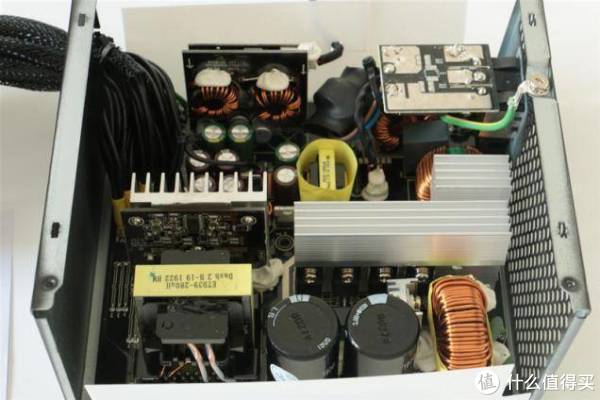

       艾湃电竞AN-650整体设计采用模块化设计,从这个角度看过去,底板上的器件并不多,是因为核心电路均采用了模块设计,垂直插在底板上,这种设计既提高了生产的便利,而模块化设计使得整体散热性能更好,产品质量更加稳定。

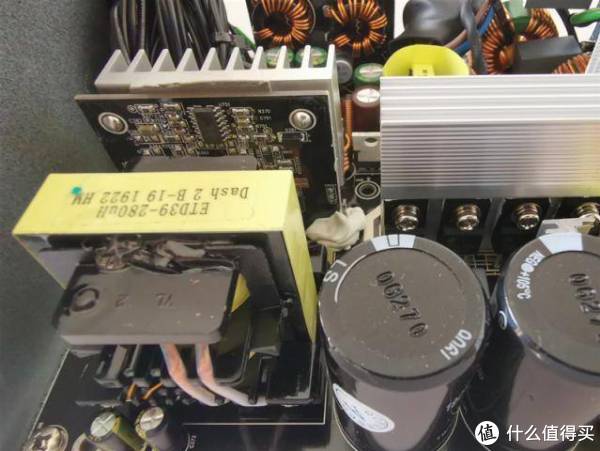

       换个角度,可以看出各个模块以及功率管的排布,非常整齐,PFC模块由于发热量大,单独一块散热板,而主要发热的四颗功率管,整齐的排布在一整块厚实的铝散热板上,以保证散热。220V电源入口,采用了滤波电路,以此保证其电磁兼容性指标。

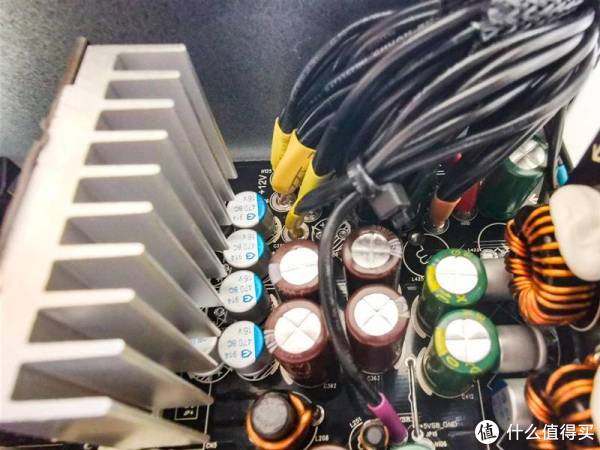

       艾湃电竞AN-650整个电路用料扎实,而主供电出线口接线全部用套管捆扎成单路进行直接输出,稍懂电路知识的人都知道,电源单点供电,降低内阻,在减小纹波方面是最有效的手段,但是整体设计要求较高。根据实际参数,AN-650电源在+12V输出上的最大纹波噪声小于60mV,+5V和+3.3V输出上的最大纹波噪声小于40mV,足以以确保良好的供电稳定性。而低纹波电源能极大的增强系统的稳定性。

       艾湃AN-650电源的输出接口非常丰富,除去必须的主板供电20+4Pin接线外,单独CPU供电线1组,PCI-E的6+2供电线有两组,方便组建SLI,SATA线两组,每组4个接头共8个,4Pin传统硬盘线一组4个接头外加一组软驱线,足以满足现在普通装机的需求。

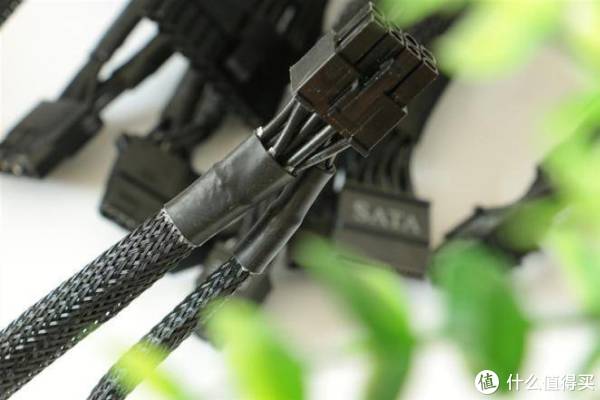

       线材采用了蛇网包线,端头部位用热缩套管包扎收尾,整个线材制作精良,不但使得整体线材整洁,而且加固了整体的强度;所有线材进行了加长的设计,可以进行机箱的隐藏式背部布线,标准的全塔机箱都可以满足。

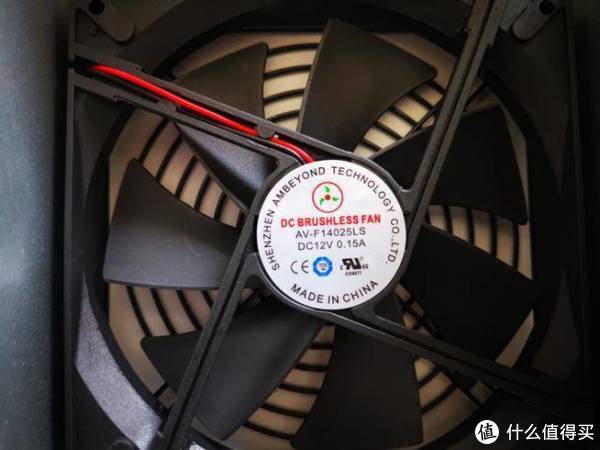

       艾湃AN-650整机的散热采用了深圳市志誉科技的一款12V14cm12V的无刷风扇,在提供足够风量的前提下保持足够的静音,以保持电源整体的安静。
