【什么值得买 摘要频道】下列精选内容摘自于《拆解报告:小米小爱智能音箱Play》的片段:
包装的正面是小米小爱音箱家族典型的设计风格:产品的名称,产品的正面渲染图,白色的背景。一阵浓浓的小米风袭来。右上角的橙色Play是正面唯一醒目的元素。
包装的背面,小爱同学支持的各种技能的图标,底部有产品的相关贴纸。
包装侧面用图示展示小米小爱智能音箱Play能够控制的智能家电种类。
产品包装内有:小爱智能音箱Play+说明书+电源适配器。
白色的电源适配器特写。
电源适配器的插头为DC圆头。

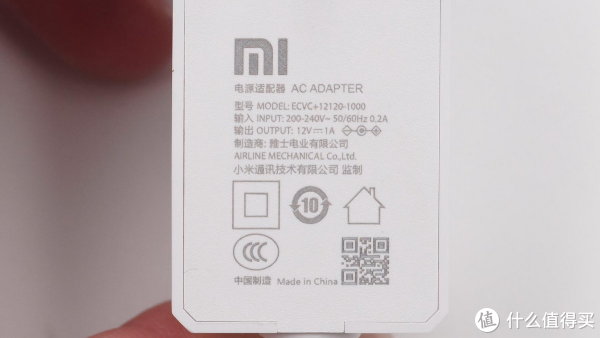

电源适配器信息,输入:200-2400V~50/60Hz 0.2A,输出:12V?1A,Made in China。
小米小爱智能音箱Play的正面特写。
位于音箱背部的电源接口特写。
音箱顶部的四个拾音孔和四个物理按键,音量加减按键,静音按键,播放暂停按键。
在音箱底部有产品的相关信息,底部的四个边角有四个灰色的曲形橡胶条,起到防滑固定放置和避免音箱底部直接与放置平面接触的作用。
二、小米小爱智能音箱Play的拆解
我们开始拆解音箱,从音箱底部卸掉防滑橡胶块,发现底部的固定螺丝。
卸除底部的固定螺丝,我们分离音箱的底座。
这是底座的配重铁块,用螺丝与底座固定。

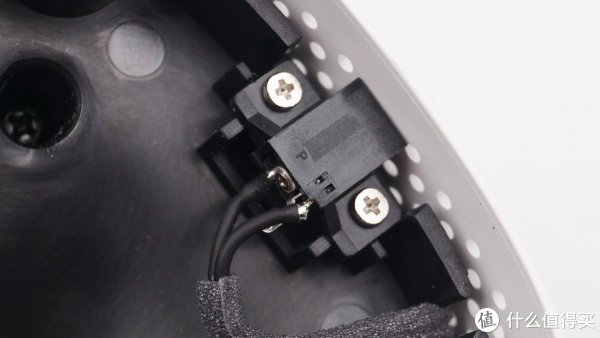

导线与插座焊接连接,焊点套热缩管绝缘。
内部的导音锥特写。
从底部取出音箱的内部结构,音箱的整体结构一览:外壳,音腔,扬声器,按键板。

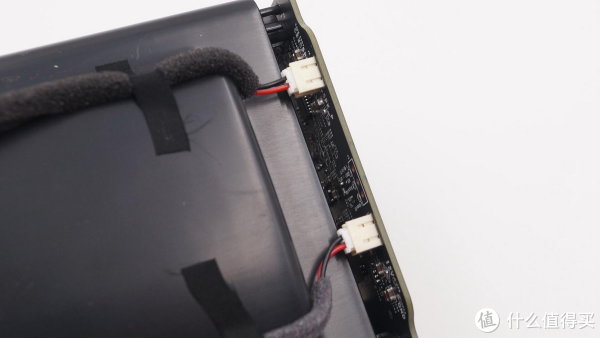

扬声器排线与供电接口排线与主板通过插座连接。
额定阻抗6Ω,功率5W的全频扬声器特写,尺寸比较大。
扬声器背面是两层磁铁。
音箱的音腔空间较大。
