耕升 GTX1060 6G G魂显卡外观展示(配色|背板|风扇|接口|开关)

【什么值得买 摘要频道】下列精选内容摘自于《高频 GTX 1060 VS RX480，谁是新一代甜点？——耕升 G魂 GTX 1060 开箱及对比详测》的片段：

　　下面先来晒一下2002年某电脑杂志上的推荐装机配置单和广告页，当年我就是参考这个配置单装的机器。看到三菱钻石珑和迈拓金钻是不是很兴奋？最值得怀念的还是Athlon XP，可惜AMD已经没有当年那么争气了。读书的时候，日盼夜盼要快点毕业离开校园去赚大钱，等到毕业后才明白其实学生时代的日子是过得最舒坦的。如果可以让我选择的话，我宁愿一辈子都待在校园里当学生。

　　★开箱篇★

　　好了，废话少说，国际惯例，上开箱图。时代在变，硬件的包装风格也在变，虽然近几年都没用过耕升的显卡，但一直还是有偶尔看一下的，耕升近几年都在走中国风路线，采用脸谱图标，以关公、马超这些三国武将的名字来命名显卡。G魂是最近主打的游戏系列，依然走中国风，脸谱图标依旧没有变，包装盒中央是大大个的“魂”字，顺便把字母G藏在了魂字中。G魂GAME SOUL系列是耕升主打的高端系列，通过网上评测中的图片对比，其实不难发现G魂与影驰HOF系列的做工用料都是一样的。现在影驰和耕升都同属同德旗下，我读书的时候“同德”两个字几乎等于缩水和便宜的代名词，但是对学生来说，便宜就是硬道理，所以同德系的几个品牌虽然被称为“同德五鼠”，但却是学生用户的最爱。风水轮流转，同德赚够了钱，把昔日的几个大品牌都收入帐下，以前你说我玩缩水，现在我就和你玩堆料，人生如戏。

　　耕升的GTX 1060 6GB分有好几个型号，有高端的G魂极客版、G魂普通版、追风版、烈风版，烈风版和追风版都是双风扇散热器的普通版本，频率仅比公版略高，售价都是1999元。G魂是三风扇散热器的高频版本，极客版的频率比普通版更高，但是两个版本除了BIOS频率之外在硬件上完全一样，极客版2299元，普通G魂是2199元，所以我选择了普通版的G魂GTX 1060，BIOS频率不一样，刷个BIOS或者手动超一下频率就一样了，没必要浪费100元。实体店砍砍价，2100元拿下。这款显卡的包装盒和其他帕斯卡显卡的包装如出一辙，包装盒正面是品牌信息和厂家LOGO，背面是显卡的各个特点介绍。显卡附件循例有说明书、驱动光盘和电源线。

　　GTX 1060显卡采用了基于Pascal架构的GP106核心，共有两个版本，6GB版本的核心代号为GP106-400，3GB版本的核心代号为GP106-300。GP106其实就是GP104核心的再缩减版本。GP-106-400核心拥有两组GPC，共1280个流处理器，比GTX 1070少了640个，刚好是GTX1080的一半。纹理单元TMUs数量减为80个，ROPs数量减为48个。显存位宽也相应的进行了缩减，6×32-bit的显存位宽组成192-bit位宽。GP106-300核心则把流处理器进一步减少为1152个，纹理单元TMUs数量减为72个，其他参数与GP-106-400核心保持一致。

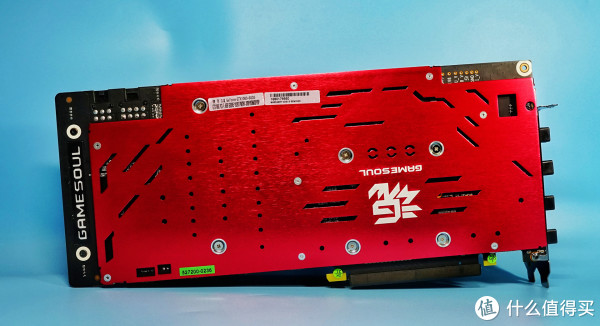

　　G魂GTX 1060显卡外观为红黑配色，配备三风扇的GAME SOUL散热器，显卡总长度达到28.5cm，厚度需要占用两个半PCI槽。背面有铝合金背板，贴近PCB的一面做了绝缘处理，既可以防止PCB弯曲变形又可以加强辅助散热。

    视频输出接口方面，耕升G魂GTX1060采用三个DisplayPort 1.4 + 一个HDMI 2.0 + 一个DVI-D的接口组合，挡板上还有双BIOS切换开关，开关的外形和影驰HOF的HyperBoost“一键超频按钮”完全一样，但是经过实测G魂GTX1060中的两个BIOS是完全一样的，并没有像HOF那样一个是XOC超频版BIOS，切换BIOS后对风扇转速也无影响。不过双BIOS的设计使得玩家可以放心的修改BIOS，一旦一个BIOS刷黑了，可以使用另外一个BIOS进行恢复。

    供电接口方面，耕升G魂GTX1060配备了8+6pin双供电接口，对于TDP只有120W的GTX 1060来说，这样的供电是绝对绰绰有余的了。

　　★拆解篇★

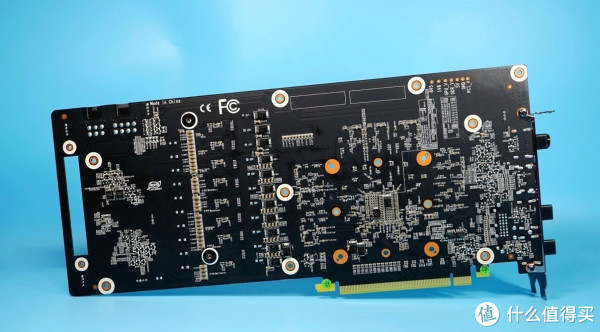

　　没有哪个显卡经过我手上不被扒光看个究竟的。拆下散热器和背板之后可以看到显卡PCB的真身，耕升G魂GTX1060的PCB使用非公版设计，6+2相数字供电，全固态电容+全封闭电感设计，显卡正面GPU核心周围和供电电路旁边的PCB上都覆盖有散热片，可以提高显存颗粒和供电电路的散热效能。

    耕升G魂GTX 1060的包装盒上写着“定制化发光PCB”，所以我把PCB研究了一遍，没发现有特别，但是在PCB尾部有一块和影驰HOF GTX 1070一样的发光板，安装在了PCB尾部镂空的地方，也是通过4Pin电源线与PCB互联，能够通过软件进行1680万色的RGB灯光调色和灯效选择。不仔细看的话会以为是PCB的一部分，其实是可以拆卸下来的。

                               （6+2相数字供电，还有镂空的PCB）

                                   （安装在PCB镂空处的发光板）

                              （不仔细看的话会以为是PCB的一部分）

     G魂GTX 1060采用了Pascal架构的GP106-400核心，16nm FinFET工艺。GPU核心基础频率1582 MHz，Boost频率1797 MHz，实测最高Boost频率可以达到1987MHz。拆下散热片后可以看到6颗三星的GDDR5显存颗粒，编号HC25，默认频率8000MHz，单颗容量1GB，共6颗组成192bit位宽的6GB显存。供电PWM的型号为IR3595A，可以软件加压到1.6V。

                          （三星HC25显存颗粒，GDDR5，默认频率8000MHz）

                                     （PWM驱动芯片IR3595A）
