【什么值得买 摘要频道】下列精选内容摘自于《三代锐龙信仰装机秀 是时候大喊AMD YES了！》的片段：

从包装上上看，和产品定位一样，RYZEN 7确实要比RYZEN 9系列缩水一点，从硬纸盒变成普通纸盒。

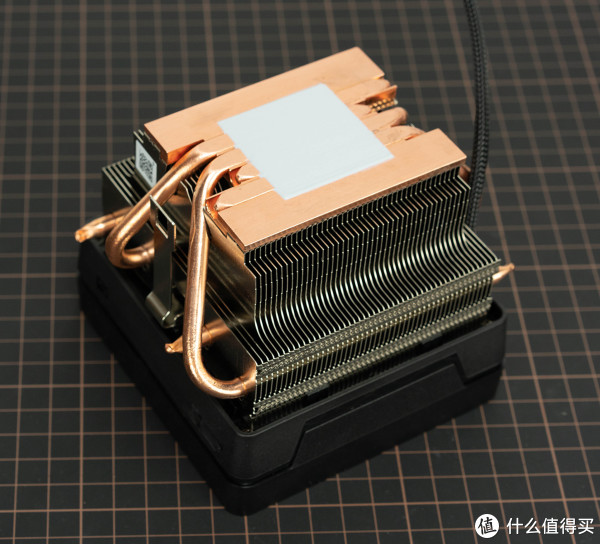

令我意外的是，RYZEN7 3700X虽然定位比RYZEN9 3900X低，但附送的散热器同样是Wraith Prism，配有四热管+9cmRGB风扇。

RYZEN7 3700X本体一览，AM4接口，1331针脚，话说AMD消费级CPU啥时会采用BGA封装啊，PGA封装的好容易弄弯针脚鸭..........

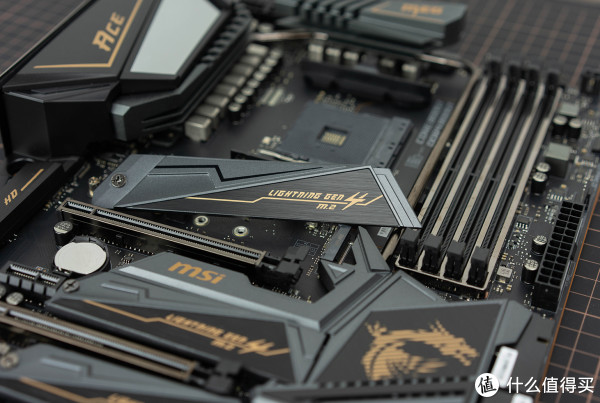

主板用的是微星MEG X570 ACE，ATX板型，供电、散热等各方面都还可以。

作为一款定位消费级旗舰的主板，超频永远是绕不开的一个话题，而超频对主板的CPU供电模块是一个至关重要的考验，微星MEG X570 ACE采用双8Pin CPU电力支持+14相供电，其中12相负责CPU核心，2相则为SOC供电，每相供电搭载一枚IR3555M DrMOS，且均设有一枚2代钛金电感，PWM主控型号为IR35201，最高可控8相供电，配备6颗IR3599将CPU供电倍相成12相。

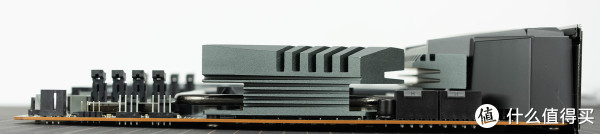

针对CPU供电的Moseft散热问题，主板也有应对的措施，就是MOS散热模块和PCH散热模块通过热管相连，有人说，这不是把CPU供电热量传到南桥上了么？

PCH散热模块有风扇对芯片进行主动散热呢，该风扇搭载ZERO FROZR智能启停技术，在芯片低负载时能实现风扇低转甚至停转，实现噪音最小化。

三根PCI-E 4.0 x16插槽，其中前两条直连CPU，可在x16或者x8+x8的模式下工作， 最下面那条则是直连FCH，带宽只有PCI-E 4.0 x4，，另外主板还提供了两根PCI-E 4.0 x1插槽 ，由FCH所提供。

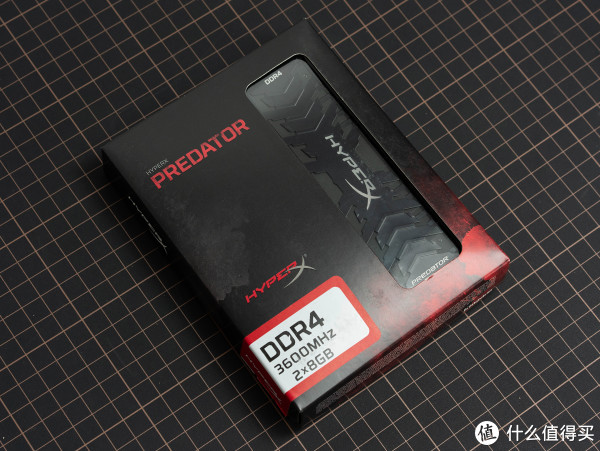

之前阿鲁用的内存是HyperX Predator RGB DDR4 3000 8G*2组合，按理说这次更换平台还是能用，但锐龙三代强化了内存频率支持，最高甚至可达DDR4 5133MHz。

阿鲁参考AMD锐龙三代官方PPT得知，锐龙三代的内存频率G点(sweet spot)是DDR4 3733MHz(C17),此时，Infinity Fabric总线频率和内存频率维持在1:1，内存延迟降到了最低的67ns，此时频率再往上就会分频变成2:1，内存延迟不降反升。有见及此，阿鲁趁内存仍未大幅涨价之前果断将DDR4 3000MHz升级为DDR4 3600MHz，毕竟3600MHz超到3733MHz是基本没什么难度的。

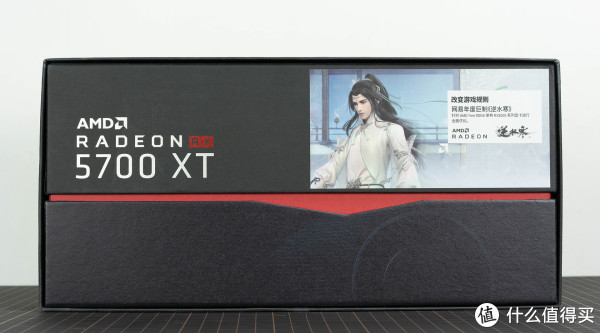

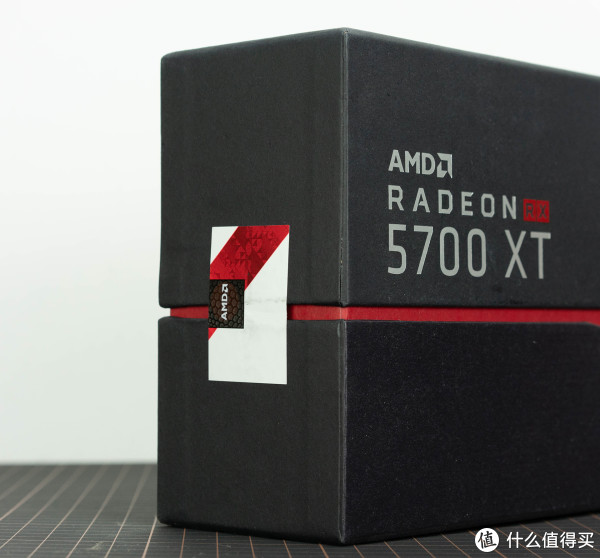

充值信仰，除了入手锐龙三代外，AMD在显卡方面，使用时间长达7年的GCN架构疲态尽显。在今年AMD推出了船新的RDNA架构Radeon RX 5700系列显卡，采用了台积电7nm FinFET工艺，而Radeon RX 5700XT搭载的Navi 10核心拥有完整的40组CU计算单元，以及160个纹理单元和60个光栅单元。啊鲁第一时间出掉了手上的RX590，入手了信仰十足的公版Radeon RX 5700XT。

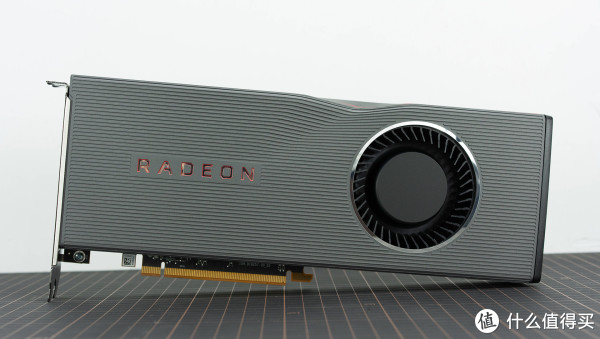

A饭都很熟悉的RADEON标识，是一枚信仰灯，不得不说AMD显卡是越来越会在外观上玩信仰了，这点好评。

一体式铝合金外壳非常硬核，上手感觉这卡还是蛮重的，有趣的是5700XT外壳顶部带凹陷，这不是啊鲁失手摔变形了，而是纯正原生设计。这里说一个网上关于这造型的笑话：RX 5700XT外壳开模时模具摔了下，由于赶着发布，就继续用了，哈哈。

公版RX 5700XT依旧采用了公版显卡惯用的涡轮式散热器，7cm的涡轮风扇+真空腔均热板散热器，采用这种散热设定有一个好处是显卡的热量直接排出箱外，最大程度减少显卡自身发热对周边硬件的影响。

虽然RX 5700XT采用7nm工艺，但由于GPU塞进了103亿晶体管，对电力供应还是有一定需求的(225W TDP)，为此RX 5700XT采用6+8Pin供电接口。

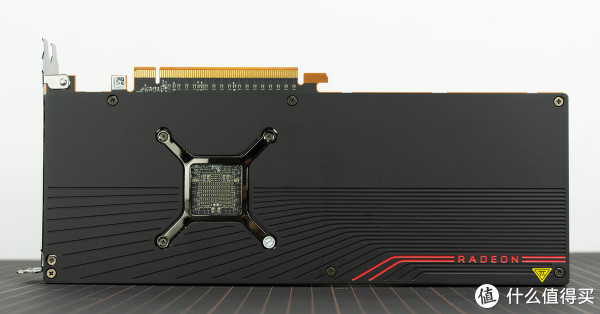

背板也是少不了的，RADEON LOGO和和红线为整块背板作出了画龙点睛般的点缀。右下角的黄色标识是防烫提示么？滑稽。

3*DP+1*HDMI接口是常规操作，输出接口右侧也不忘RADEON信仰LOGO。

Ryzen7 3700X+RX 5700XT两大组合，额定650W电源啊鲁认为是比较稳妥的选择了。电源方面我选择了海韵CORE游戏酷核TUF Gaming特工联名版GM650。7年原厂质保，到电源出质保时估计就我的平台已经换了几次了。

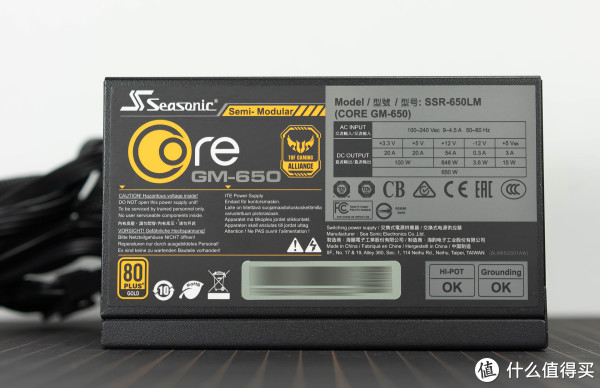

海韵CORE GM650符合80PLUS金牌认证，230V下最高转换效率92%，采用稳定高效LLC半桥谐振拓扑+DCDC方案，采用单路12V输出，最高输出功率达648W。该电源采用全日系耐高温105℃电解电容与固态电容，以及FREE CABLE无导线连接技术，提高稳定性与使用寿命，相信能喊出7年质保的口号的底气也是源自于此。

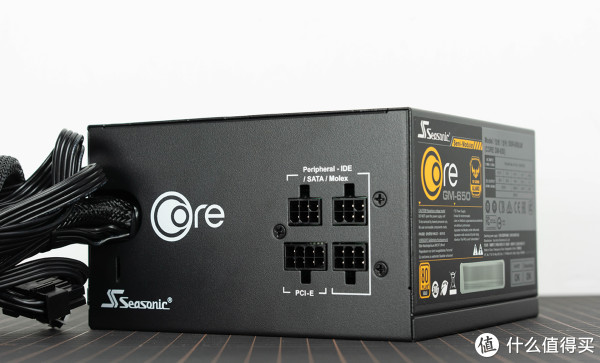

半模组设计，算是成本和便利性两者之间的妥协吧，在有限的预算里把更多的投入放到电源内部用料中，啊鲁对这种操作表示好评。模组接口带接入标识，即使是小白也能轻松进行连接。

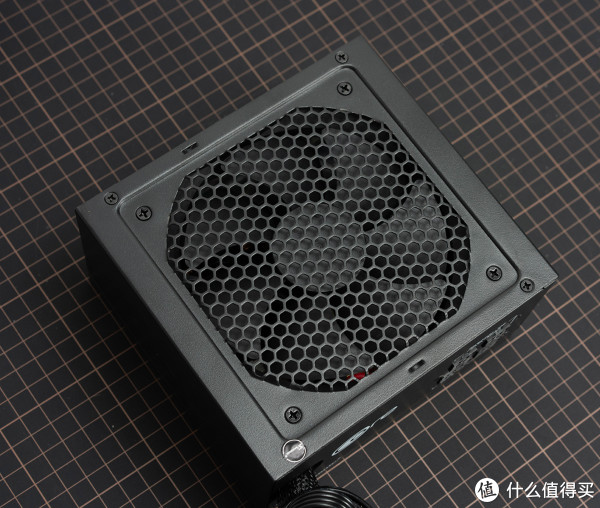

海韵智能温控技术S?FC，能根据电源负载变化自动控制风扇转速，使得该电源在散热效能和静音表现方面取得平衡，14cm的尺寸即使你用的是小钢炮机箱一样能兼容。

除了上述优势，海韵CORE GM650还有一点比较亮眼的地方是，支持在海拔5000米内使用，哪怕你身处拉沙3600米的高原，海韵CORE GM650也能稳定运行，要知道3C标准的使用环境是海拔2000米高度，从侧面能看出海韵电源品质确实过硬。

机箱方面，由于之前的机箱比较小，而且又没有前置进风口，活脱脱就是一个大闷罐，也是导致i5 8600K温度高的背锅侠之一。所以这次趁着平台更换，顺带把机箱也换了，用的是微星氪金枪100。

机箱顶部集成了电源键和两枚USB3.0接口，个人感觉数量稍少，另一边的按钮集成重启/切换LED灯效操作。

侧面采用全透钢化玻璃玻璃侧板，厚度为4mm。

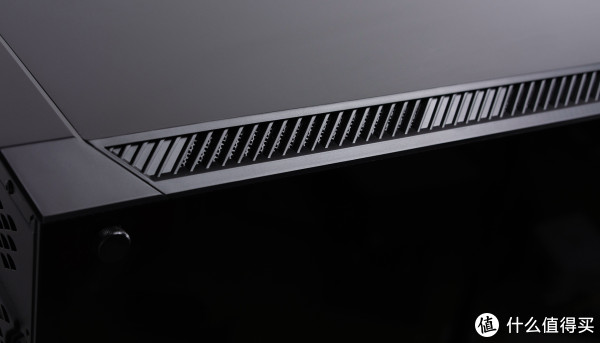

机箱顶部和前端带开孔设计，为机箱进风提供有利条件。

决定机箱的散热效能，是机箱的尺寸和支持的散热规格，氪金枪100最高支持E-ATX主板，更宽广的机箱容积有利于机箱风道气流的形成。机箱提供2*3.5英寸机械硬盘架和4个2.5英寸硬盘位，在如今大容量固态当道、NAS设备满街走的今天，这算是比较合理的设定了。

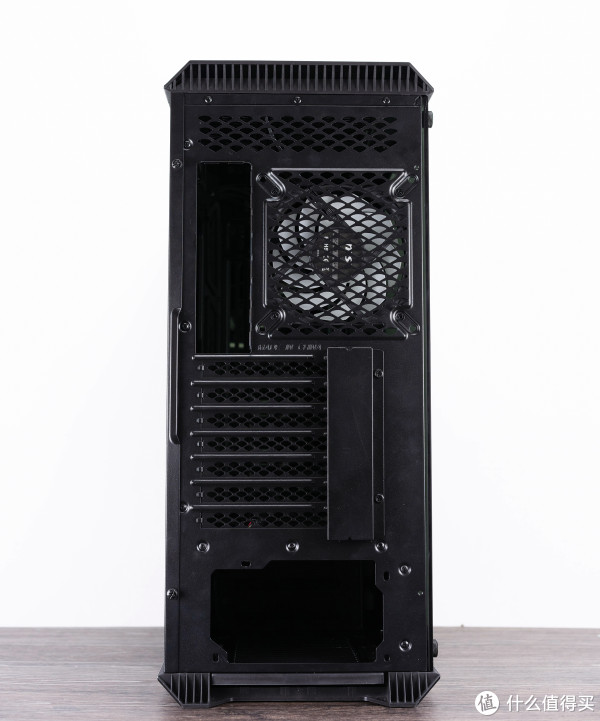

前置3*12cm风扇，后置12cmARGB风扇一枚，顶部和前端支持360mm冷排，不上水冷你也可以选择安装7枚系统风扇进行散热。箱体最高能容纳400m长度显卡和170mm高的CPU风冷，大体积机箱的高兼容性得以充分体现。

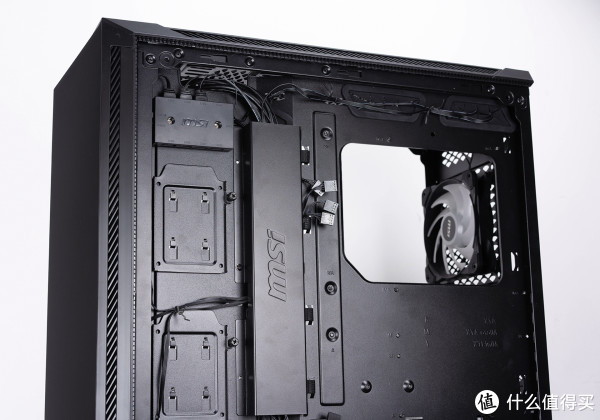

作为一款以RGB光(wu)效(ran)为主打的机箱，内置了ARGB集线器，最高支持链接8个设备连接。2.5英寸硬盘架旁边是理线槽，能进一步拯救灵魂走线玩家的骚操作。

装机完成图，原装CPU散热器确实值得吐槽，因为我还在选择什么品牌的360水冷好，有值友推荐一下嘛？

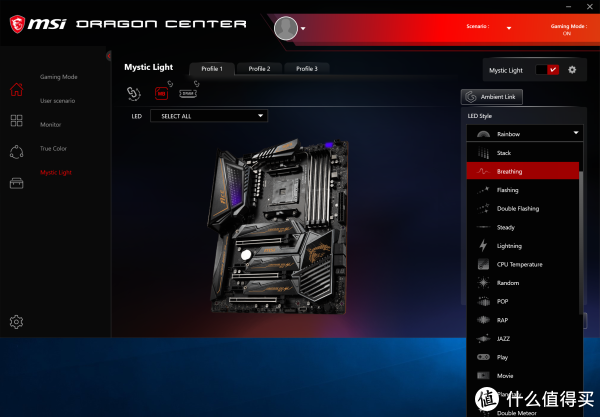

安装维修DRAGON CENTER软件后，能快速便捷的对主机的灯效进行操控、硬件监控、屏幕显示效果调节（需要MSI显示器），话不多说，下面看下新机的光污染效果吧！
