拆开盖子，盖子内部是一整块的导热胶，初级部分采用整块金属散热片，次级输出部分有一块铜制散热片。

另一半外壳的内部同样是一整面的导热胶，降低适配器温升，均匀发热。

背面有两个光耦用于电压反馈，高低压间隔分明，两组端口使用独立的整流桥和滤波电容，避免互相干扰。

我们先来看USB-A接口的AC-DC部分：

输入整流桥，2A。

昂宝OB2633 初级PWM控制器。采用SOT23-6封装，是一款高度集成的准谐振（QR）控制器，具有自适应多模式调节，优化了高性能、低EMI、低待机功耗和宽输出电压范围的快充解决方案。OB2633提供完整的保护，包括逐周期限流（OCP）、过载保护（OLP）、过温保护（OTP）、输出短路保护（SCP）、欠压保护输出（UVP）、输出和VDD过电压保护。

充电头网了解到，昂宝OB2633此前已被网易智造18W快充充电器采用。

USB-A口输出主控开关MOS管，ITD07N65R，华润芯功率。

华润芯功率ITD07N65R规格资料。

EL357反馈光耦。

同步整流控制器。丝印004J30 138AP。

同步整流MOS管，DC100N03S。

接下来看USB-C口的AC-DC部分：

另一颗3A的整流桥。

昂宝OB2632初级PWM控制器。支持PD电源适配器和宽输出范围适配器，支持扩展的突发模式控制以提升效率和降低待机功耗，支持自恢复的逐周期电流限制和过载保护。

昂宝OB2632详细资料。充电头网了解到，采用昂宝OB2632的产品还有Benks邦克仕18W USB PD充电器、ROMOSS罗马仕30W USB PD快充充电器、ANKER单口30W USB PD充电器A2014等。

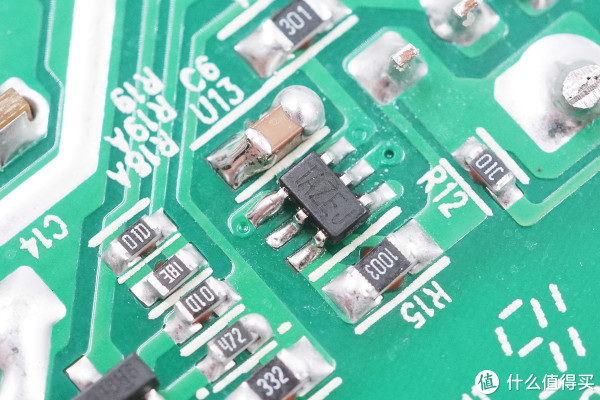

丝印IAZEJ为MPS芯源半导体的MP6908同步整流控制器。

MP6908详细规格参数。充电头网了解到，MP6908还被联想thinkplus USB PD充电器PA65、AUKEY 27W USB PD充电器、联想65W USB-C电源适配器、DHL USB PD双口充电器等产品采用。

USB-C口的初级开关MOS管和次级同步整流MOS管均采用插件元件设置在正面，PCB背面仅为控制器等贴片元件。我们接着来看PCB正面插件元器件部分详细分解。

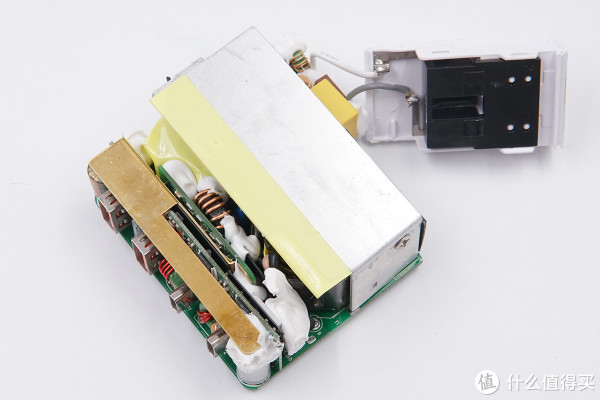

初级部分和次级部分均采用散热片设计，并有两块竖着的小板，打胶水加固和散热。其中一块PCB小板主要用于焊接输出接口、布置协议芯片；另一块PCB小板则用于二次降压，上面布置有电感线圈、降压芯片等。

输出侧2A2C，散热片采用铜制。

输出座子都焊接在垂直小板上。

输入侧滤波电感电容，均打胶水加固；输入线焊接导线连接到电路板上。

从侧面来看，左边是高压电路，右边是低压输出侧。次级铜质散热片紧贴二次降压的小PCB板。

固态电容和小板都有胶水加固，右侧是初级开关管的散热片。
