奥睿科USB3.0 7口分线器使用总结(传输|速度|做工)

【什么值得买 摘要频道】下列精选内容摘自于《一拖七、彻底解决电脑USB接口不够用的情况—Orico 奥睿科USB3.0 7口分线器 拆解评测》的片段：

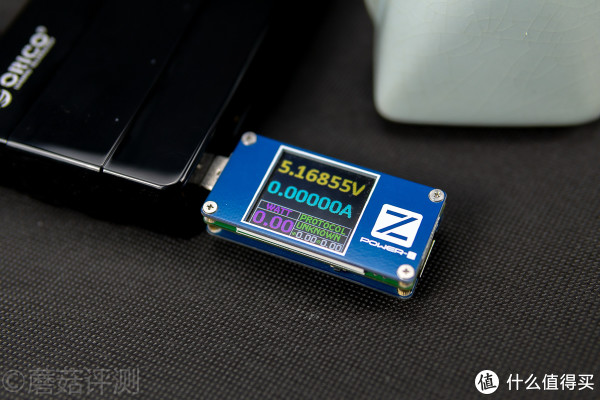

▼USB接口空载电压5.16855V

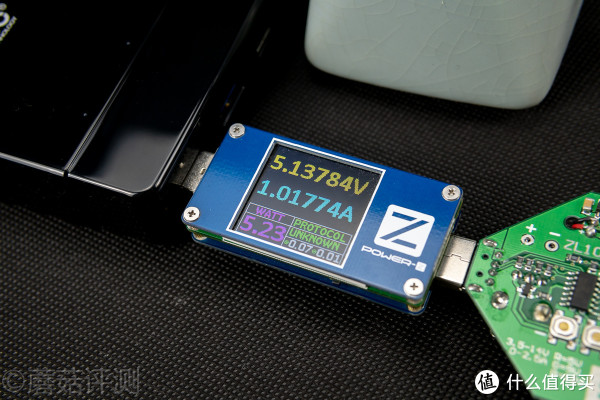

▼来个1A的负载，电压在5.13784V，电压很稳

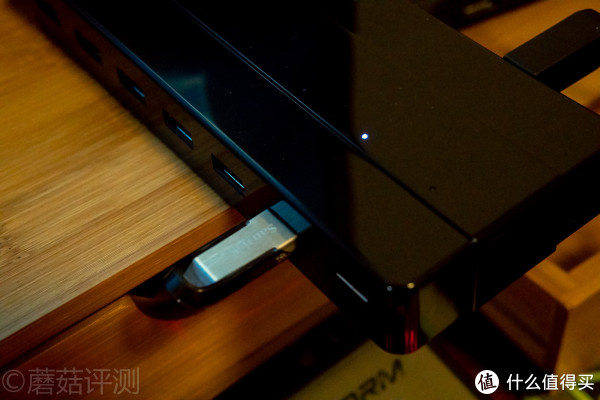

▼上电之后，插上设备的USB接口亮蓝灯，没有插设备的不亮灯

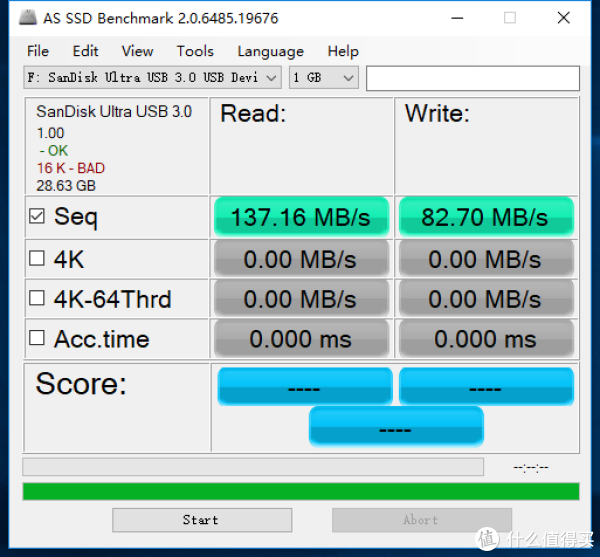

▼测试下传输速度，闪迪的CZ73 32G容量的U盘，读取137.16MB、写入82.70MB

▼机箱的前置USB3.0，额，这个写入，有点水，果然延长了就会有些乱七八糟的事情发生

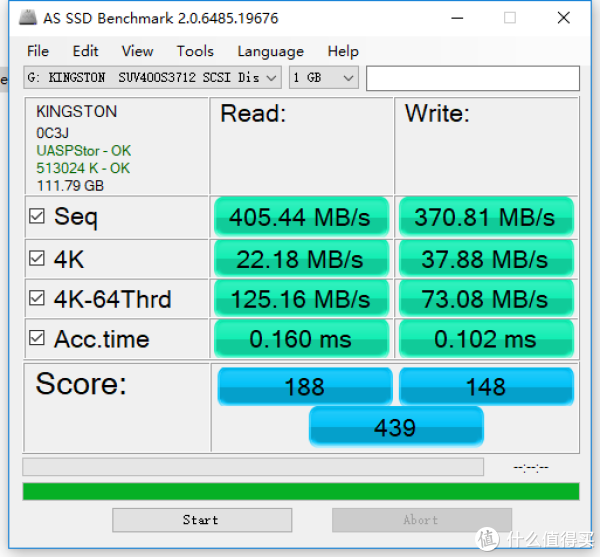

▼换上一个固态的移动硬盘测试下读写，写入369.49MB，读取413.11MB，还是很完美的

▼继续测试，总共跑分439分，这个和移动硬盘的主控、HUB的主控都有关系，肯定不如原生SATA接口的跑分好看，主要是4K性能差距大

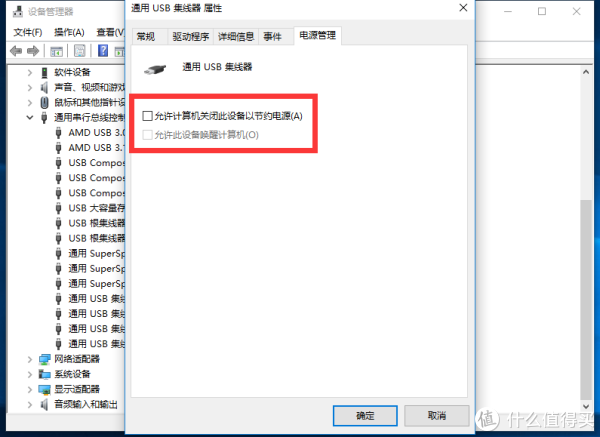

▼最后，一拖四的HUB一般不会有什么问题，插上就用，毫无压力。如果是一拖七，就有可能会发生插上之后只有三个USB接口能用，另外四个USB接口不能用的情况，这个具体的原因，我们下面拆解的时候讲。解决办法就是，打开电脑的设备管理器，找到通用串行总线控制，然后找到通用USB集线器的属性，然后把电源管理的解决电源这个选项关掉，有多少关多少，反正无所谓，不缺这点电，也省不了什么电，设置完之后再用，就不会有问题了

拆解

▼HUB的背面没有固定螺丝，还是非常平整的

▼使用翘片，沿着缝隙插入，走一圈，就可以将HUB的背面的塑料背板拆掉了，拆掉之后，我们就能直接看到蓝色的PCB了，不过背面没什么内容

▼背面的整体做工还可以，除了PCB上有些痕迹，说明没有洗板，比较环保。另外，有痕迹的都是LED指示灯的位置，说明整块板子大部分都是贴片焊的，LED部分是手工后焊的

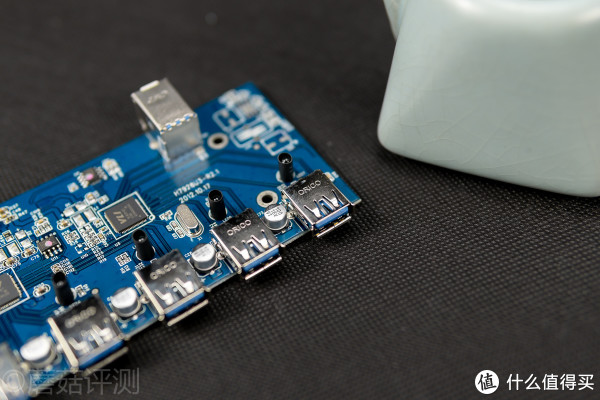

▼PCB的正面做工也很争气，这面就全部都是贴片焊了

▼每个USB底座上都有奥睿科的LOGO，旁边有一个电容，后面是一个LED灯，这个看着还是比较整齐、漂亮的，电容在输出部分可以有效的稳定输出电压

▼USB接口后面是一个晶振，整块板子用了两颗晶振

▼这个HUB的核心就是这两颗芯片了

▼使用了VLI的VL813-Q7芯片，这颗芯片是VL812的升级产品，主要在充电输出上有一定进步。一颗VL813拥有一个上游端口和四个下游端口。因此，如果使用一颗VL813，就可以组成一拖四的HUB，如果使用两颗VL813的话，其中上游的一颗VL813的输出端口要接到下游的VL813的上游端口，因此，上游的VL813会损失一个接口，最终就是3+4=7
