【什么值得买 摘要频道】下列精选内容摘自于《这可能是最便宜的单盘NAS 40元的猫盘共享智能硬盘》的片段:
这次收到的产品比较良心,还带包装,整套配件齐全,唯一没有说明书。外包装看着有点陈旧,挖矿版的字眼赫然映入眼帘,这个看着有点扎眼啊。
机器成色还可以,接口比较少,只有一个dc电源接口一个rj45网口。

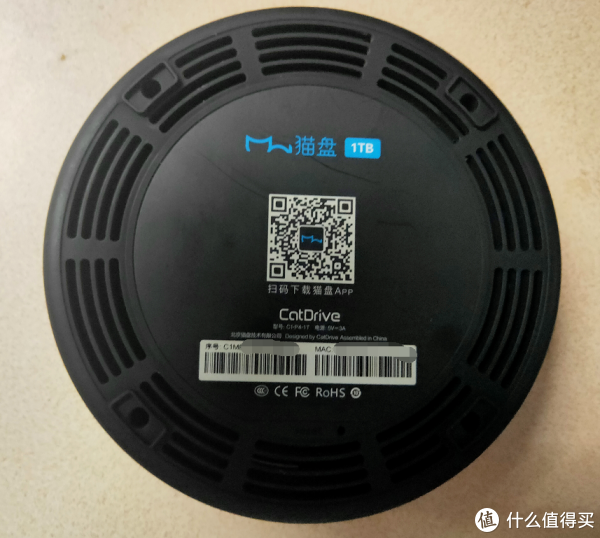

反面有硬件的部分信息,为了保护涂掉了序号跟MAC地址。

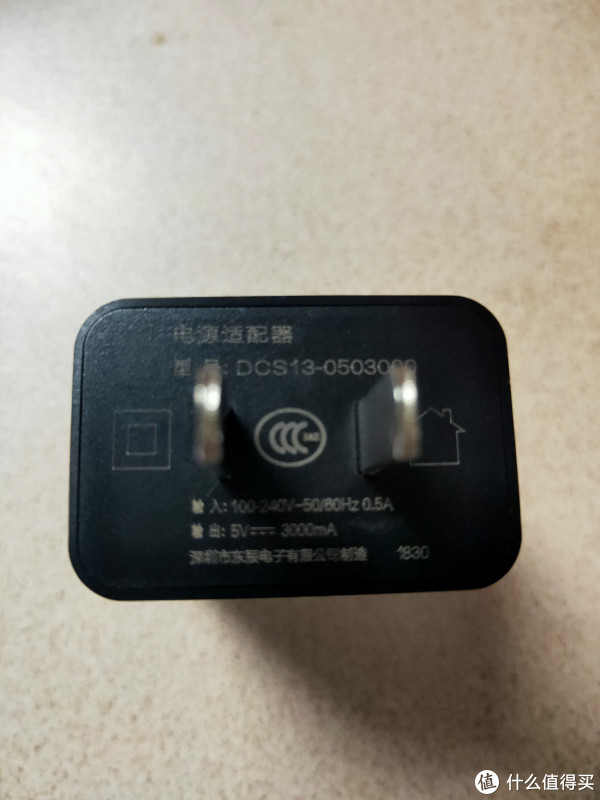

电源适配器是原装的5V3A,成色很新。
所有的配件如图所示,原装的质量还挺不错的。
从底面拆开机器,就是安装2.5寸硬盘的sata接口,此外主板预留了UART接口,USB2接口,应该是为了方便调试预留的。

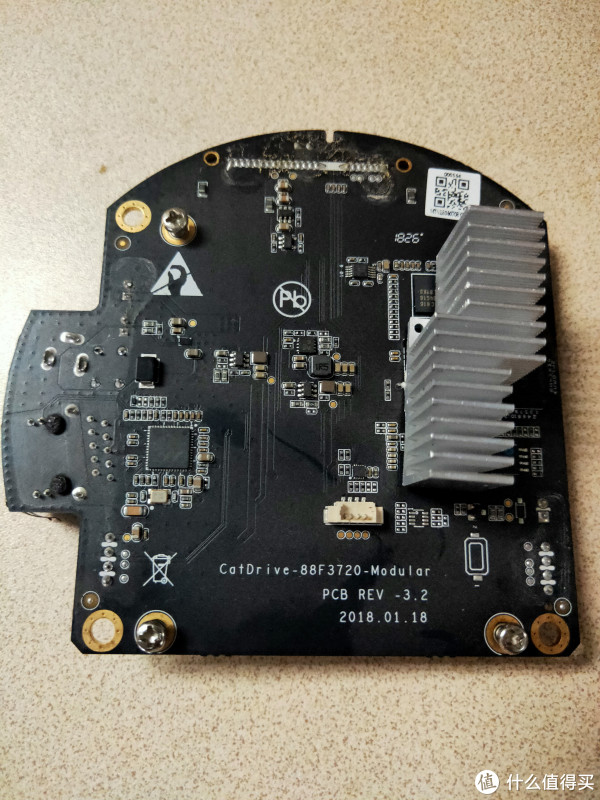

主板正面,积攒不少灰尘,pcb水印显示为2018.01.18的日期。

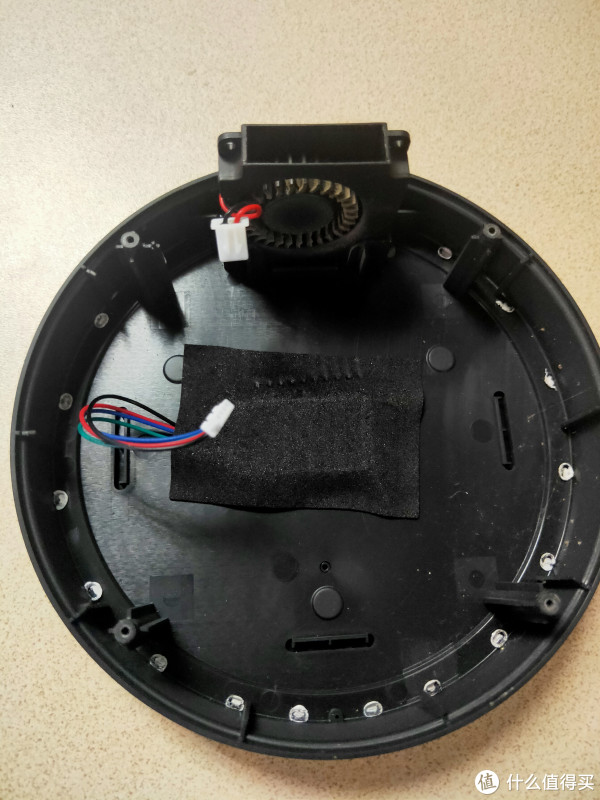

拆下主板,顶部是LED指示灯,侧面是风扇,风扇上积了不少灰尘。

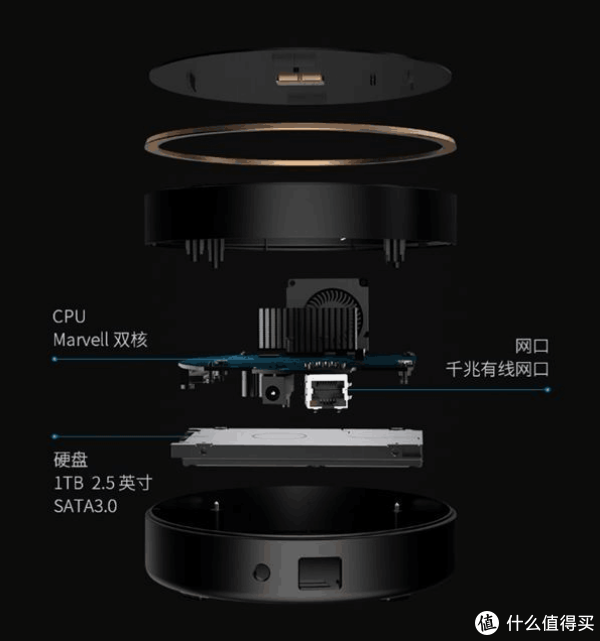

官方给出的整体结构图。
