【什么值得买 摘要频道】下列精选内容摘自于《免费羊毛值得薅吗？——斐讯 K2 路由器使用体验》的片段：

     很遗憾，相机摔了，这下只能手机上马了。

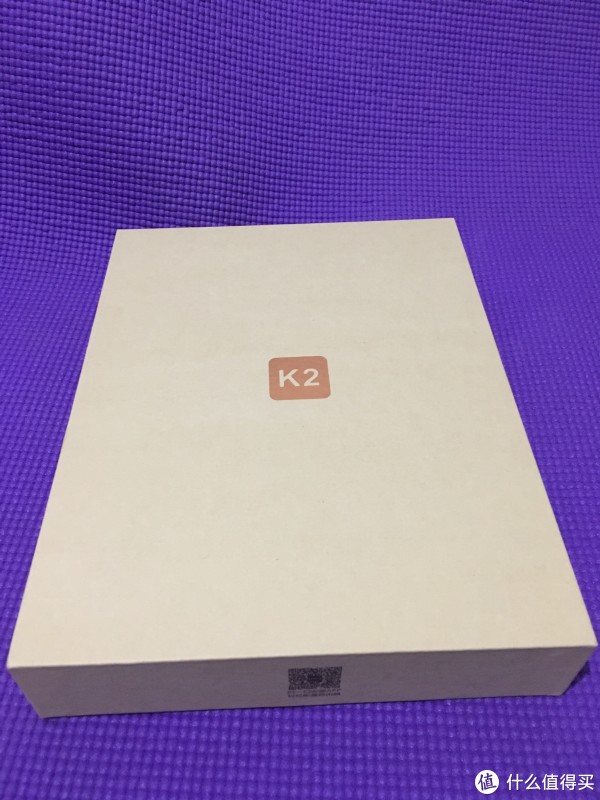

      拆掉塑封，很小米的包装风格。

      背面注明了主要参数和重要卖点。

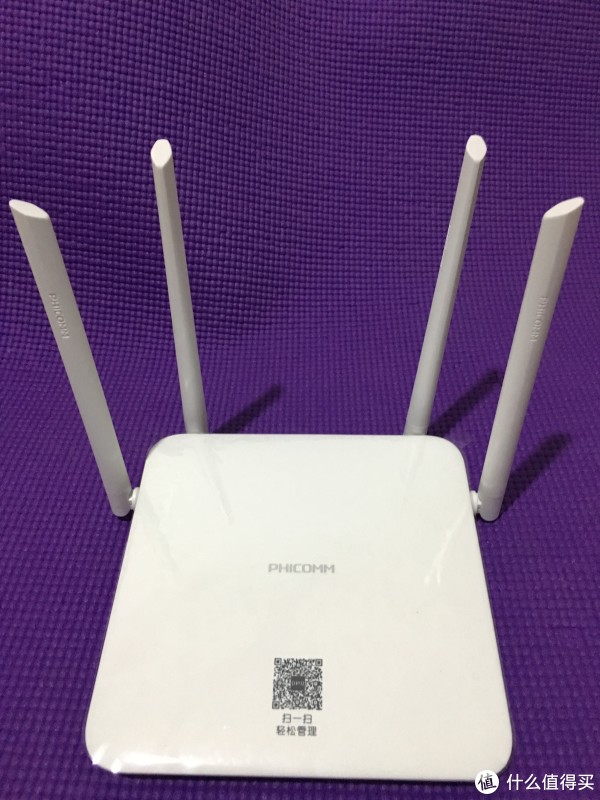

      造型方正，外壳的精细度不输小米路由3.质感光滑细腻。

      底部布满了散热孔，四个脚垫很不错，很有弹性。下部的标签标注了K码，序列号，登陆信息等。

      附件不多，一本简单的说明书。

      适配器有点糙了，和路由器外观比较简直掉价。让我想起了当年复读机的电源造型。适配器由深圳睿德电子制造。12V/1.5A的输出，不带USB口的情况下是绰绰有余。

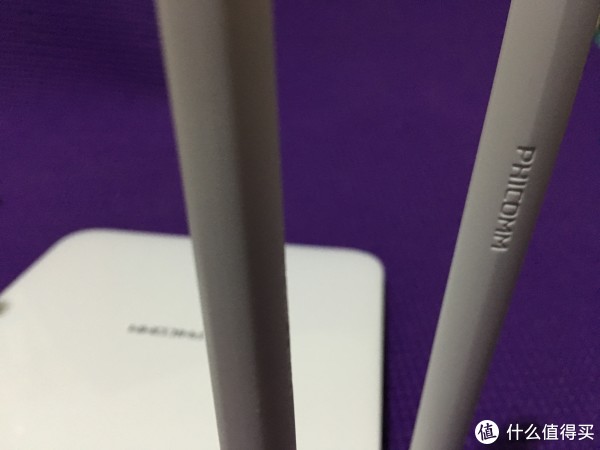

      现在的厂家都喜欢在天线上印制品牌印记了。

      受制于soc，都是百兆口。但是比起newifi和小米路由3的两个lan口，真是大气不少。开箱到此结束，我不喜欢天线撸几个pose换几个角度拍N张照片。

斐讯 K2 路由器拆机

     褪去外衣，一探究竟。这是众人都喜闻乐见的事情。

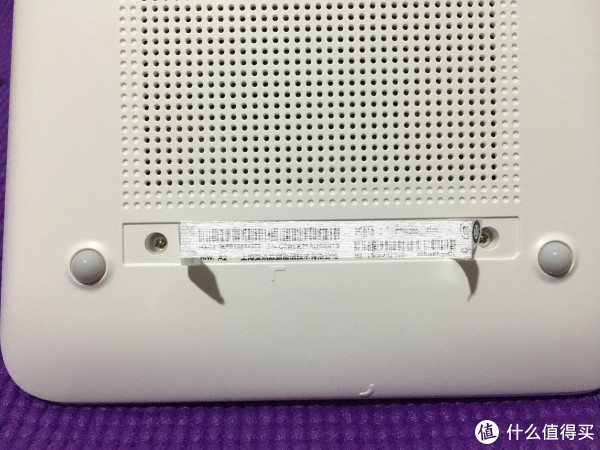

      斐讯隐蔽的为大家准备了两颗螺丝要拧。应对标签，当然又是吹风机大法出马了。

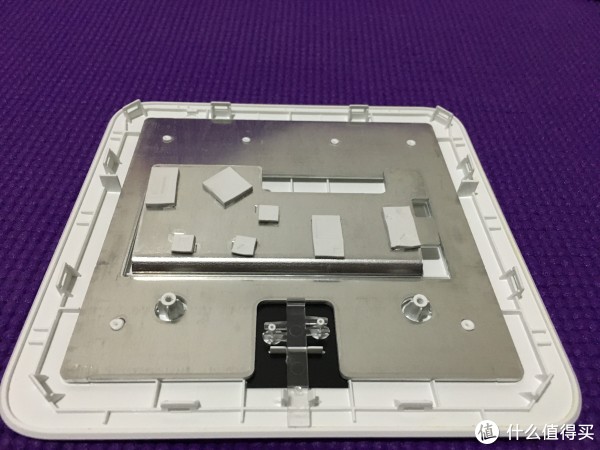

       卡扣很容易拆，搞个卡片滑动撬一下即可。很厚重的一个散热片，拿着盒子感觉有点沉，想必就是这块散热片的贡献了。

      带上顶盖，散热片接近一百七十克。小米路由3整机也不过二百二十克。斐讯这也是莫名的舍得。上面还附有导热片，基本覆盖了主板上的大部分ic，比较用心了。

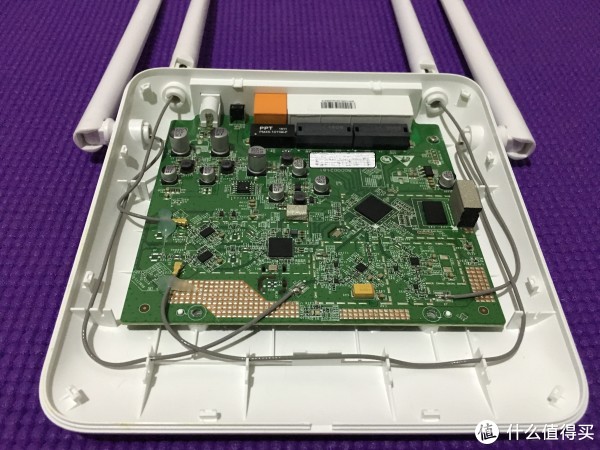

      出乎意料，主板面积很大，设计还挺规整的。虽然用了些铝壳电容，并非全固态，但是整体用料也不错了。这也不像是为了理财产品而搞的凑活动的产品，应该是搭着车做推广的同时，也是注意了质量的。天线走线都有卡子整理，主板由两个卡柱，两颗螺丝做固定。

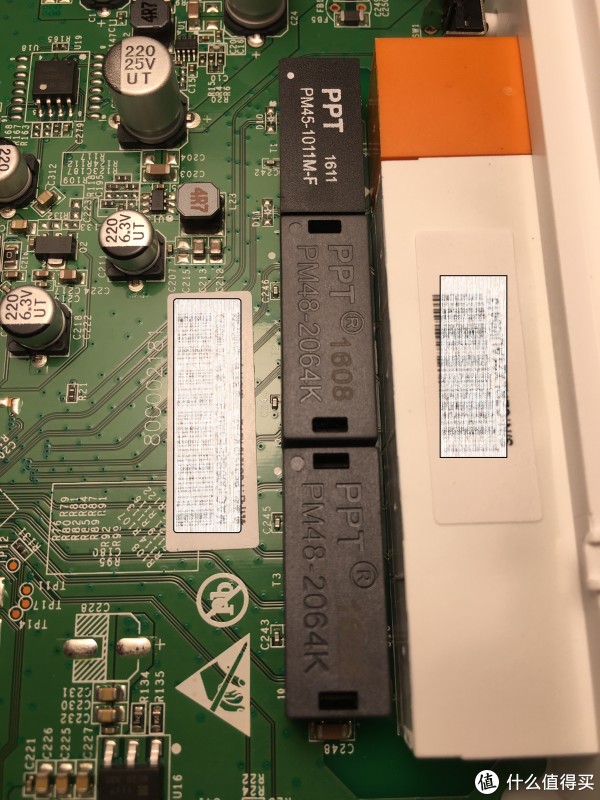

            两块pm48-2064k用于四路lan口。一块pm45-1011m-f用于wan口。供应商是深圳市磁创新科技

深圳市磁创新科技有限公司创建于1999年9月，是中国最早专业从事开发和生产网络变压器、滤波器等磁性元件的企业。总部位于深圳，且在湖北及四川的也相继拥有自己的生产基地，拥有员工8000余人。公司拥有现代化的全自动生产设备及最先进的检测设备，使公司成为在数据通信、数字网络、宽带接入及无线通信领域最具竞争力的磁性元器件供应商。

      pcb背面只有少量贴片元件。绿色的板子很是传统。右下角可以看到提供了TTL插针，刷机大法好。

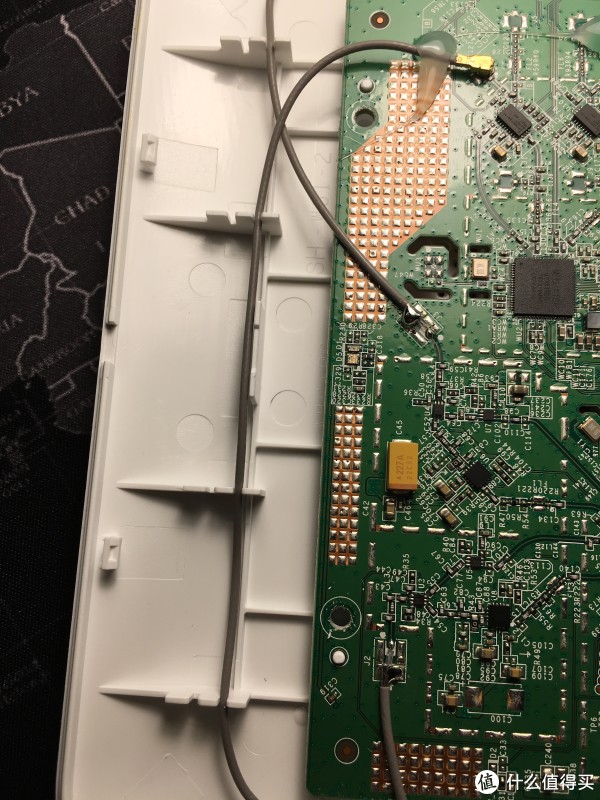

天线出人意料的采用了两根焊接，两根采用i-pex接头。5G天线使用热熔胶做了固定。

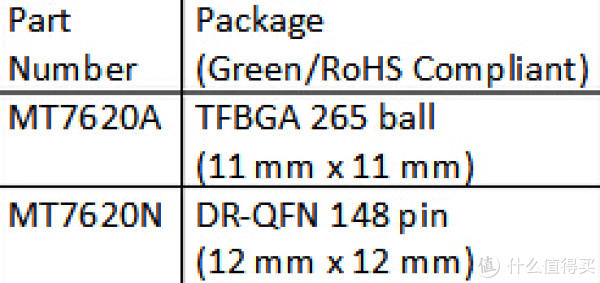

联发科SOC MT7620A单核，主频580 MHz，MIPS? 24K? CPU core（Embedded MIPS24KEc (580 MHz) with 64 KB I-Cache and 32 KB D-Cache）

     华邦电子提供的W9751G6KB-25，DDR2内存，容量64M。

华邦电子1987年9月创立於新竹科学园区，1995年正式於台湾证券交易所挂牌上市，2008年7月总部迁至中部科学园区，以十二吋晶圆厂为主要之研发与生产基地，产品之制程技术涵盖范围0.11μm~70nm。今日的华邦致力於记忆体产品的生产与设计，其中包含「DRAM产品事业群」、「记忆IC制造事业群」及「快闪记忆体IC事业群」三大领域。

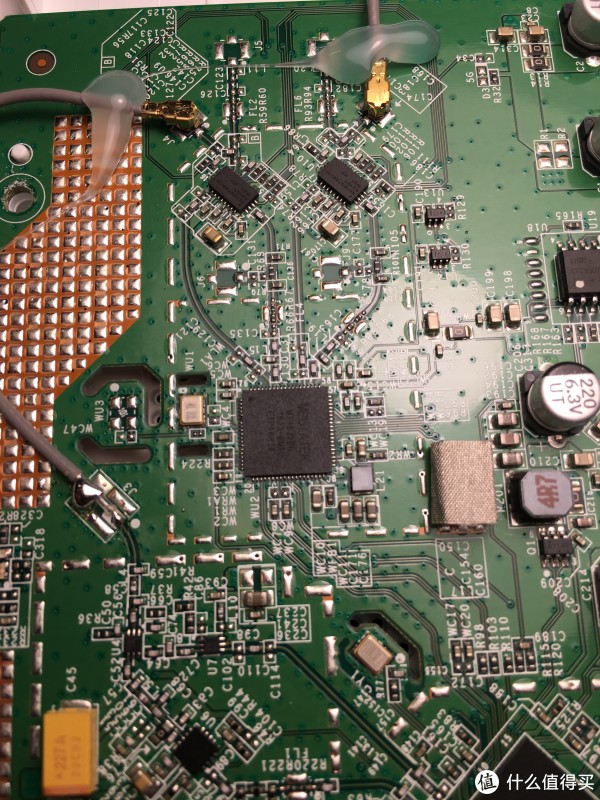

     联发科 MT7612EN，内置 2×2 双频（2.4G 和 5G），支持 IEEE802.11ac 。

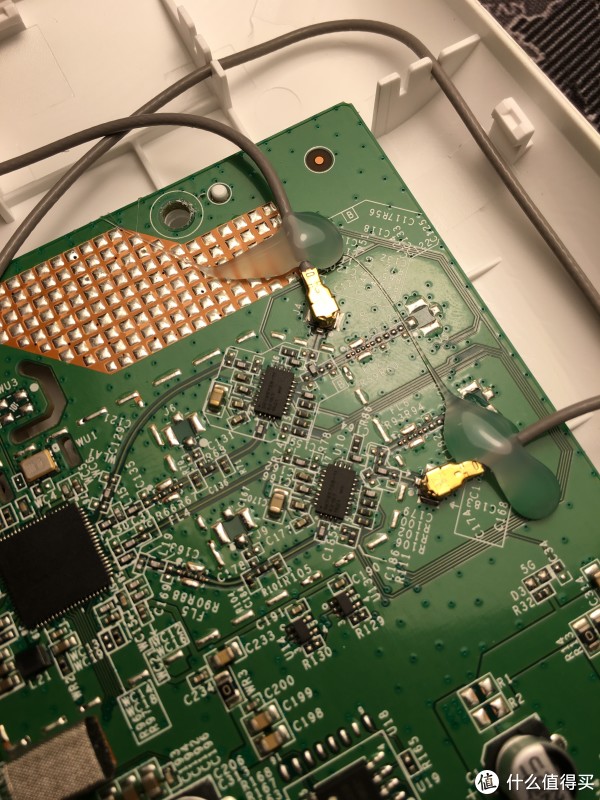

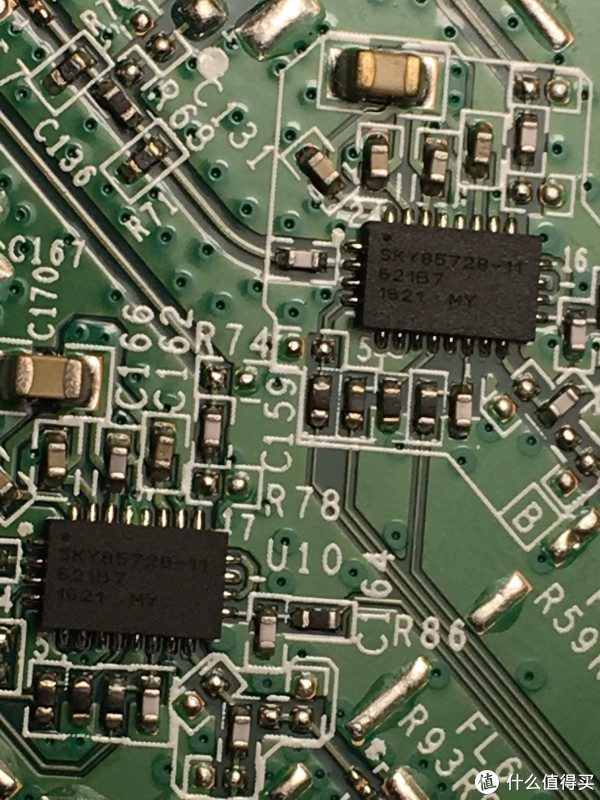

     美商思佳讯半导体(Skyworks)提供的SKY85728-11芯片，用于5Ｇ信号的增强。图上可见从MT7612EN芯片出引出了两条信号线路通向两颗SKY85728-11芯片
