华擎 Z97E-ITX/ac 主板使用总结(操作|性能)

【什么值得买 摘要频道】下列精选内容摘自于《ASRock 华擎 Z97E-ITX/ac 主板详细评测》的片段：

    使用追风者PH-TC12LS ITX散热器来测试华擎Z97E-ITX/ac兼容性，任意方向都能安装，与主板散热片和内存没有冲突。

方向一，散热器超出主板区域，可能和机箱有兼容问题。

方向二，内存限高33mm，参考宽版的无散热内存条正好可用。

方向三，根据热管工作原理，如果机箱为垂直主板结构，此时热管头部向下，散热性能最差，最不推荐的安装方向。

方向四，CPU 4+4pin供电接口位于追风者PH-TC12LS下方，必须先安装供电模组线，然后再安装散热器。方向四也是我个人选择的安装方向。

   华擎Z97E-ITX/ac布局Z97芯片组置于中间，CPU插槽设计远离显卡，安装高端风冷有良好的兼容性，以追风者PH-TC12LS为例，4个方向都能安装，不过还是存在一些小问题，CPU插槽可能过于靠边，引起散热器与机箱的兼容问题，这似乎是华擎ITX主板最让人诟病的地方，但是从另外一个角度考虑，中间预留充足空间，方便了SATA数据线、散热器和显卡的安装与拆卸。后续有进一步优化完善的空间，个人建议现有基础上，把CPU供电部分和4+4pin接口的位置整体顺时针旋转90°，整体布局将会更加理想。

BIOS介绍

    华擎Z97E-ITX/ac采用UEFI BIOS图形界面，支持简体中文和鼠标操作，蓝黑风格与主板配色系统保持一致，超频工具、高级设置、硬件监控等功能一应俱全。

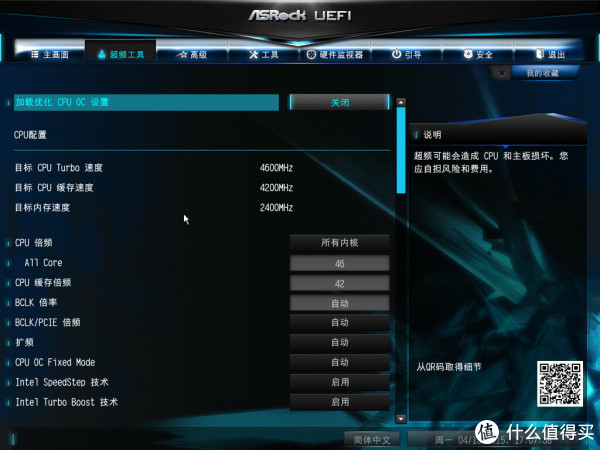

    丰富的超频调校选项，CPU i5 4670K超频，主频倍频46、缓存倍频42。

    内存超频2400MHz。

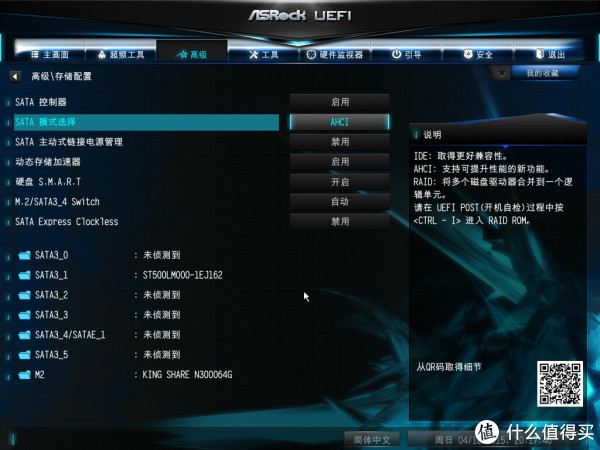

    高级存储配置，SATA3_4&SATA3_5与SATA Express_1共享，接入的金胜N300 64G M.2_SSD设备顺利侦测到。

    M.2_SSD也能作为系统第一启动选项。

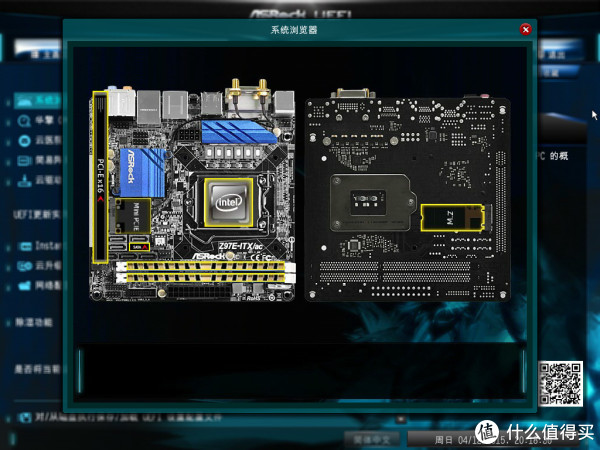

    系统浏览器，图形显示当前接入的硬件设备和名称信息。

性能测试

CPU  Intel i5 4670K

主板  华擎 Z97E-ITX/ac

内存  异极 DDR3 1600 8G x2

硬盘  金胜 N300 64G M.2_SSD

显卡  影驰 GTX960 GAMER

电源  钜能 SFX-L500GD

散热  追风者 PH-TC12LS + APOLLISH

机箱  追风者 Enthoo EVOLV ITX

    以下测试分别为默认（i5 4670K 3.4GHz、Memory 1600MHz）、超频（i5 4670K 4.6GHz、Memory 2400MHz）两种状态。

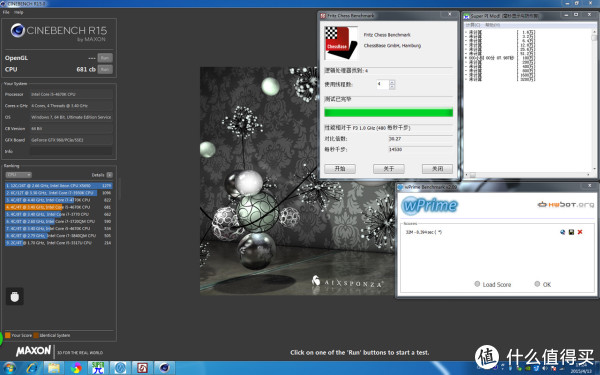

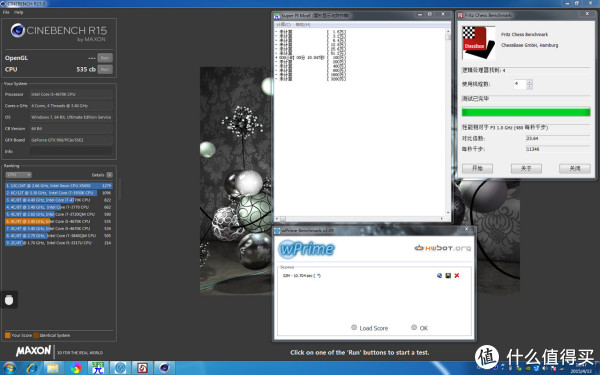

Super π MOD、wPrime v2.09、Fritz Chess Benchmark、Cinebench R15.0

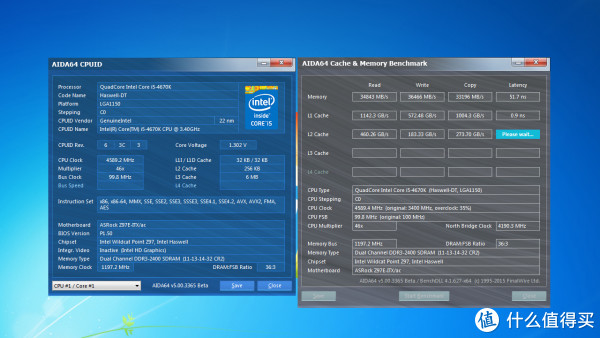

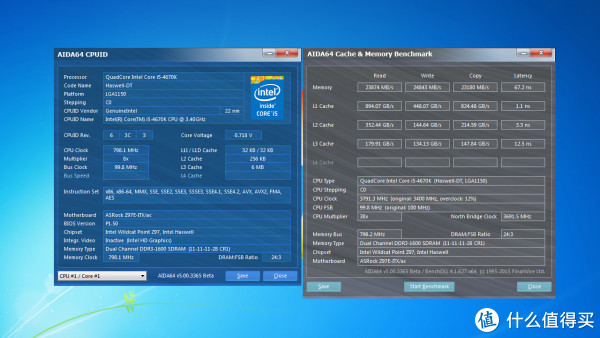

AIDA64 v5.00.3365 Cache & Memory Benchmark

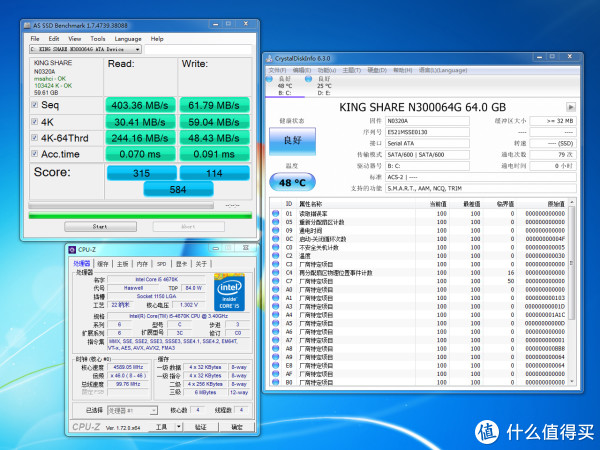

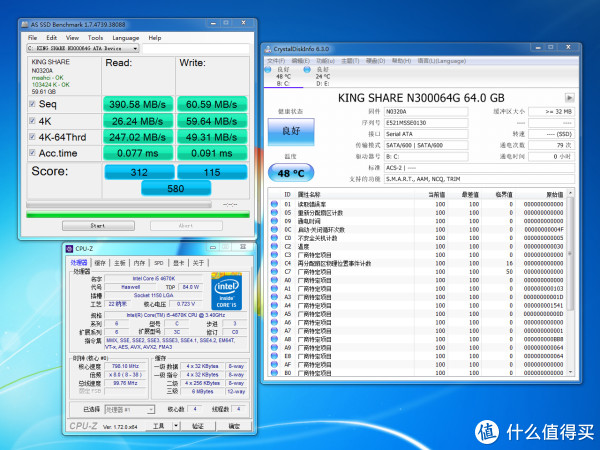

AS SSD Benchmark 1.7.4739.38088

    超频不是ITX平台主打功能，不过华擎Z97E-ITX/ac依然拥有不俗的超频能力，Intel i5 4670K能够稳定运行4.6GHz、内存超频2400MHz，如果体质优秀，冲击更高频率也不是问题。本次进行几项常规的基准测试，CPU和内存经过超频获得显著性能提升，由于金胜N300 64G为入门级定位的 M.2_SSD，主控、容量和SATA通道限制了性能发挥，当然超频后4K性能有提升。

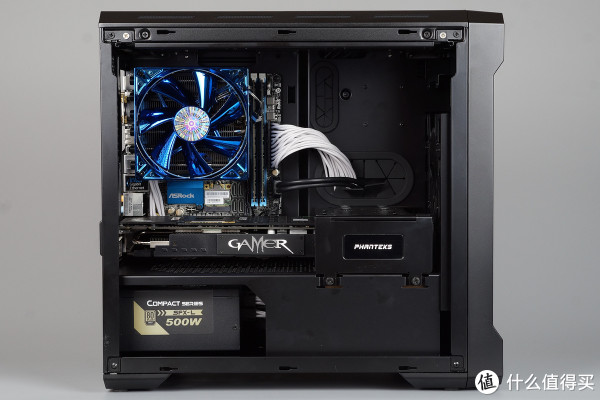

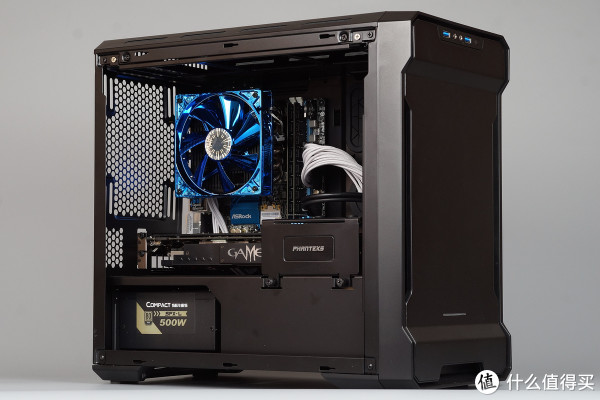

    装机效果一览。

华擎Z97E-ITX/ac 最后体验总结

主要优点：

    性能出色，6相供电用料和丰富的BIOS设置，CPU轻松超频4.6 GHz，内存2400MHz，超频能力媲美Z97大板；接口齐全，完整保留 M.2、 SATA Express两个10Gb/s超高速的存储接口，这也是Z97推崇的新技术；性价比不错，拥有Nichicon专业音效电容、2T2R双频802.11ac Wi-Fi无线模组等功能特色，JD价格￥949.00，同类规格的Mini-ITX Z97小板都要超过1000了。

主要缺点：

    CPU插槽过于靠边，可能引起散热器与机箱的兼容问题；风扇接口数量仅有2个。
