▲打开盒子，里面有5包黑包装，一张驱动光盘，一份说明书，一个主板挡板，以及最重要的主板C7Z270-CG

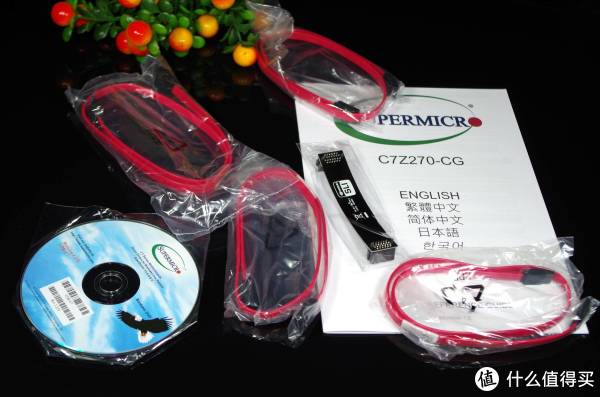

▲除了主板跟挡板，所有配件一览。黑包装拆开，里面4条SATA 3.0线，以及一个SLI桥。

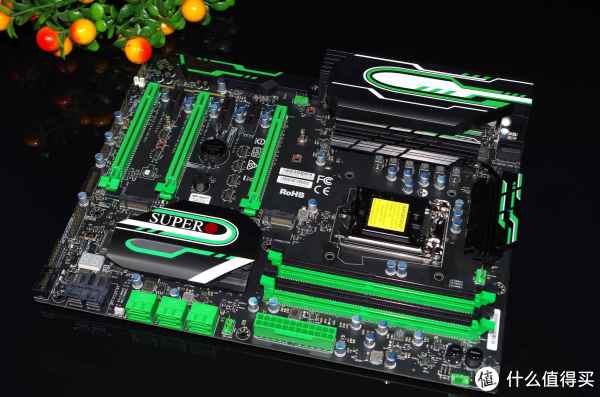

▲主板是绿黑配色的。配色十分抢眼。第一眼看上去做工就觉得不错。所有插槽旁边都配备有滤波电容，防止谐波信号干扰。整体绿黑配色，让我想起了Nvida的绿色偏执——话说国外K线是，绿涨红跌，跟国内相反——所以我们看到外国人偏好绿色，国内相反…..而一些特色，我们通过局部图来显现。

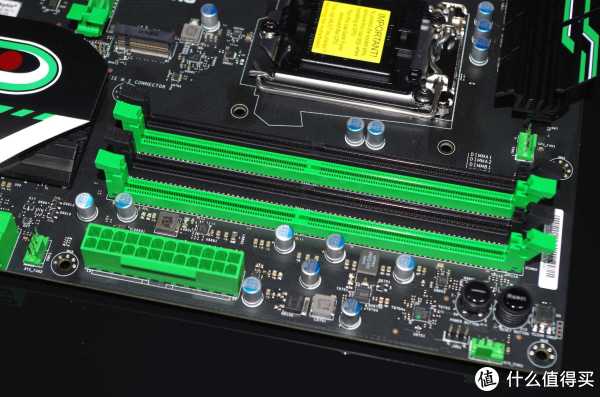

▲内存插槽是绿黑配色，双通道配置，同样颜色的内存插槽组成双通道。288pin的DDR4插槽，而且是双标卡扣，我比较喜欢这种双边卡扣设计。24PIN为绿色设置，旁边也有滤波电容。两个按钮等等说。

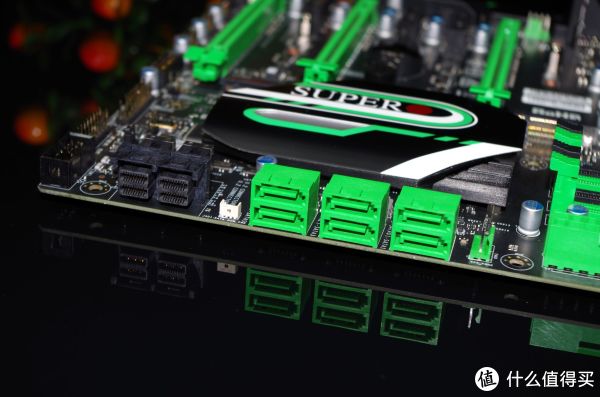

▲6个sata接口，右手边的为sata 1 、sata 2接口。旁边有两个U.2接口——这是Z270芯片原生支持的接口，可以支持U.2 optane盘，在sata接口组后面，有ASM1480芯片，用来拆分PCI-E通道给6个SATA.3.0接口

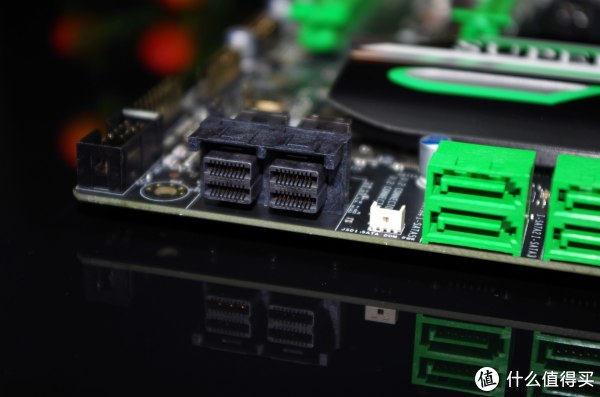

▲两个U.2接口——这是Z270芯片原生支持的接口，可以支持U.2 optane盘，也可以支持自家的SSD旗舰 intel 750 U.2版本的了。Z270 PCH旁边、U2接口后面，有ASM1480芯片，将PCI-E通道进行拆分，拆分给U.2接口

▲在sata口后面，就是Z170的PCH了，上面有散热片覆盖，散热片上面有超微的塑料Logo的上盖，上盖处略微透明的地方就是LED灯了，通电可以发出白色灯。U.2接口后面有个故障侦测、显示灯。左侧有三排插针，中间的、跟故障代码显示器紧挨的，就是传统的机箱开关机、重启按键信号线接口，以及电源指示灯、硬盘运行指示灯。详细的在说明书上面有标示。

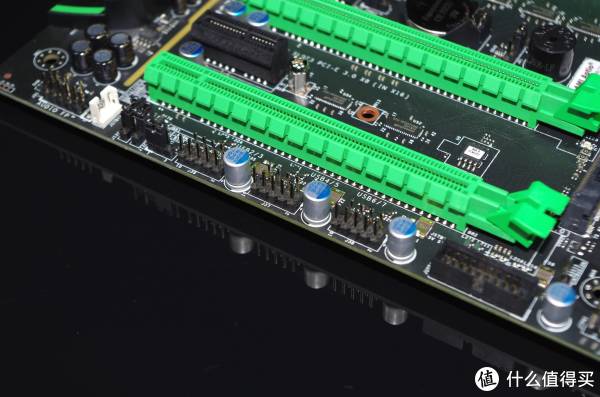

▲PCI-E通道下方有三组USB 2.0接口，可以用来接电无线网卡，可以用来插机箱前置USB2.0接口，还有组USB 3.0前置接口插针组。左手边是各种跳线接线插针。可以看到 无论是USB 2.0还是3.0都有个滤波电容伺候。

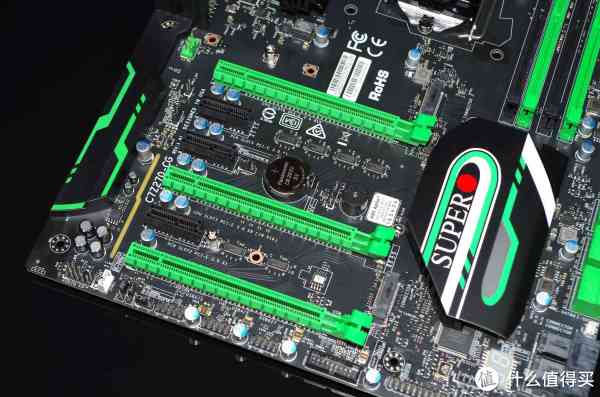

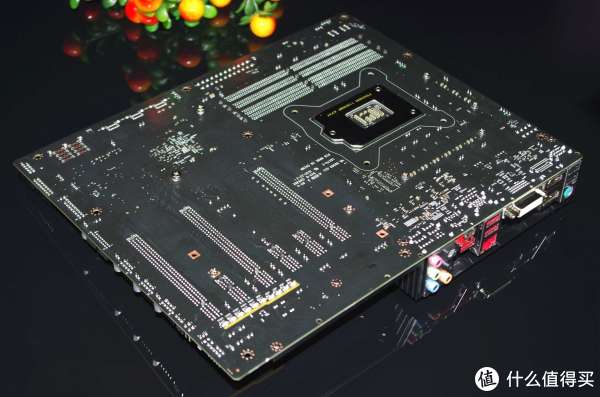

▲3组PCI-E 16x接口，以及3*pci-e 1X ，从背面看，可以看到3组都是16X全速的。插单卡，可以16x，双卡则是8X+8X，三卡则是8X+4X+4X。而板载的螃蟹声卡，则在马甲的下面。

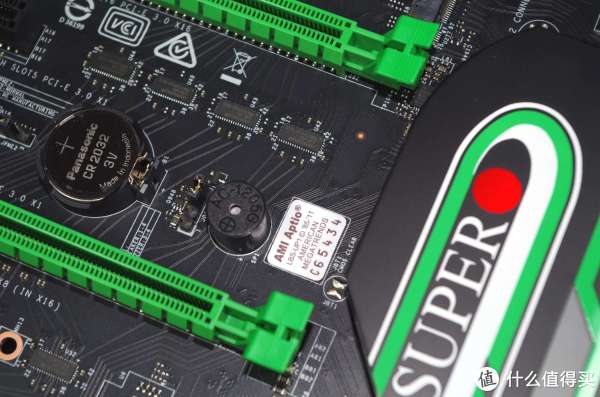

▲在PCH旁边有AMI的bios存储芯片，以及纽扣电池、板载喇叭，可以用来指示开机时候的运行状态。边上有4颗ASM1480芯片，可以将PCI-E的通道进行拆分，用来支持双卡、三卡，以及3个PCI-E X1的插槽的使用。

▲主板的核心区，CPU供电与核心GPU供电分开，MOS用散热片加以覆盖，两片散热片之间有热管进行连接。而马甲覆盖住了板载I/O输出接口。cpu插槽旁边的M.2插槽旁边有为M.2供电的电路，其中就包含TPS 51362降压转换器。

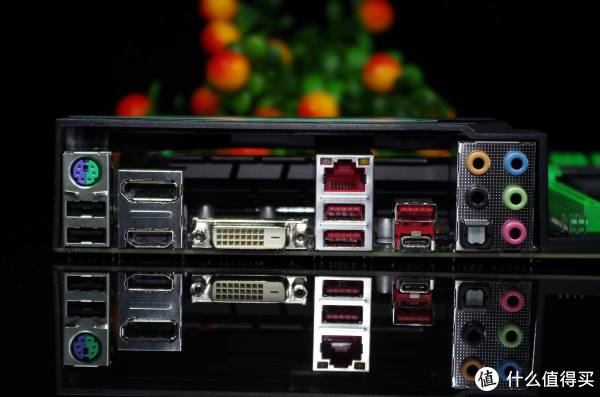

▲主板背部的I/O口。有键鼠合一的P/S2口，也有两个一般用来插USB 键鼠的USB2.0接口。主板提供有各一个DVI、DP、HDMI集成显卡输出接口。一个 USB 3.1 tpye A，一个可插正反的USB3.1 type C，两个USB3.0 接口。板载千兆网线接口，板载5.1集成声卡输出。在板载的HDMI以及DP接口后面有PS175HDM芯片，负责将DP1.2通道转为HDMI 2.0A通道

主板散热、马甲拆解，以及局部做工、用料赏析

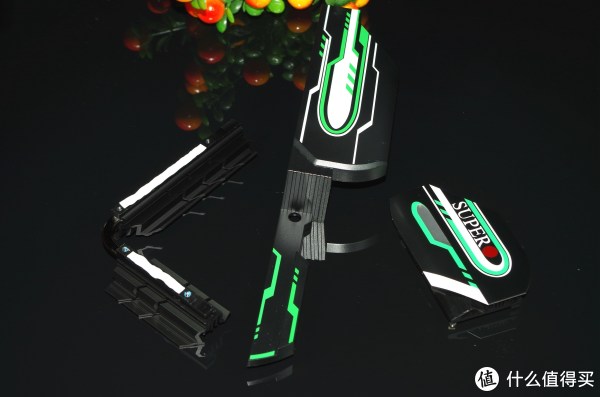

▲拆开各种散热、马甲，看看主板素颜是神马样的。

▲主板素颜，感觉颜值下降了…….拆完之后，可以看到，主板整体做工非常不错，输入输出I/O口，每个都有屏蔽罩加以覆盖。内存插槽旁边是内存供电控制器Primarion PX3143HDM，一项供电的配件是DA21232 MOS+VITEC PR72151电感。

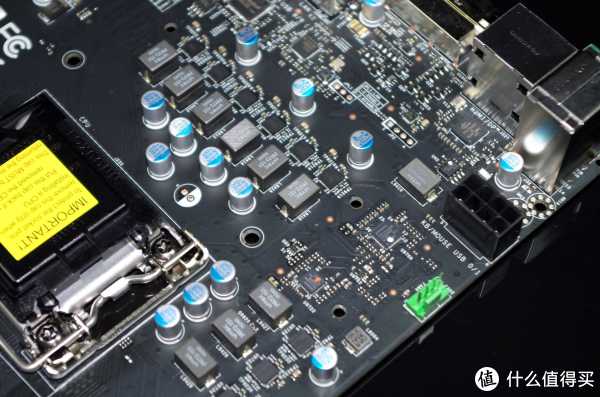

▲先来看看CPU+GPU这片核心供电区。CPU供电是6相，在图中是比较多原件那块，而核心GPU的供电是三相，则在下方处。远处还有个VCCSA 一相单独供电。

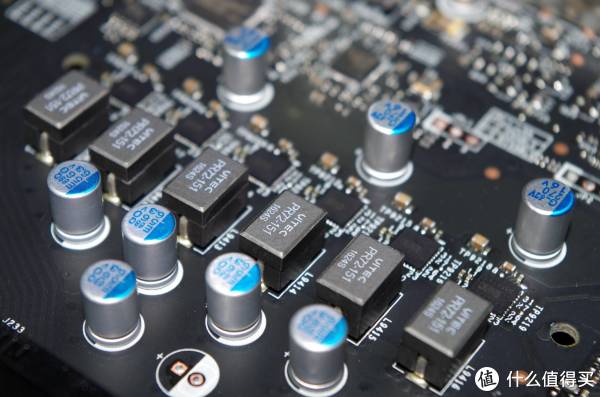

▲CPU供电部分：IR35203控制器+1相VCCSA（VITEC PR72-151电感+IR3556M MOS ）+6相（VITEC PR72-151电感+IR3556M MOS ）有控制芯片单独控制，控制几相供电之间的切换。

▲核显GPU供电是：IR35203控制器+3相（VITEC PR72-151电感+IR3556M MOS ），也有控制芯片单独控制，可以切换3相供电之内的切换。

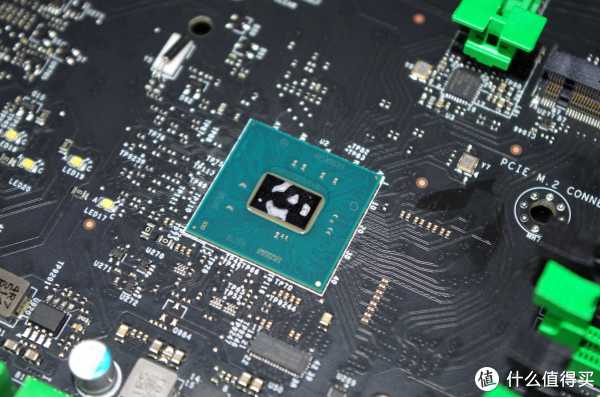

▲Z270的PCH，之前被散热片覆盖。用硅脂跟散热片之间进行热链接。

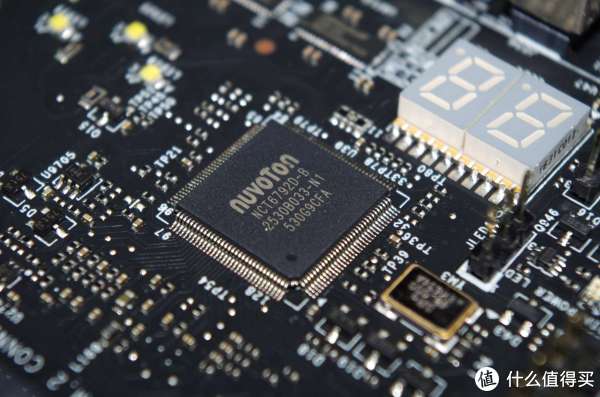

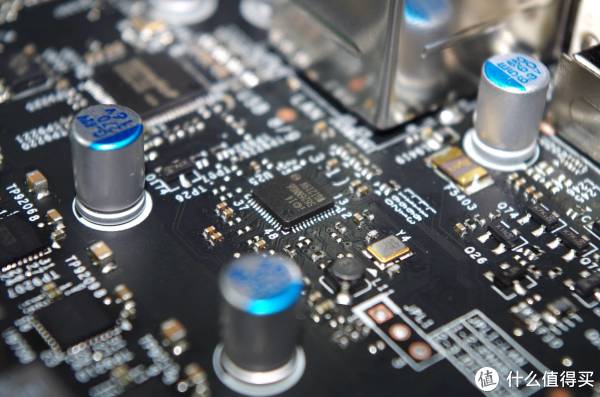

▲NUVOTON NCT6792D+ Super I/O芯片，提供监控调速和基本接口的运行。

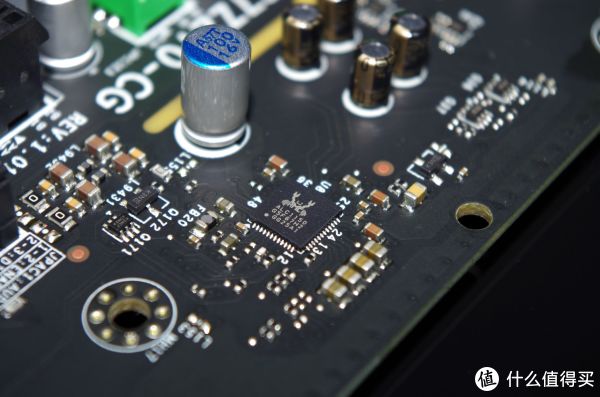

▲在小马甲下，是板载声卡，螃蟹Realtek  ALS1150板载声卡芯片。理论上可以支持7.1声道。

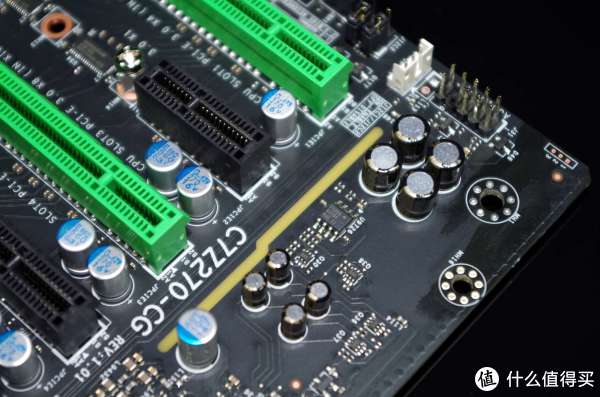

▲光有声卡芯片，没有运放是不行的。在Led灯条附近有个德州仪器的 TI OPA 1612A 运放，以及运放的配套电路/电子元器件。以及LED的供电电路模块。

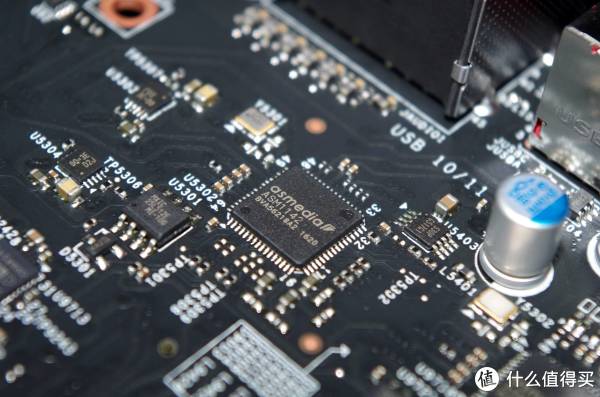

▲两个ASM1142芯片，其中一个负责——1个 USB 3.1 tpye A和1个可插正反的USB3.1 type C的I/O口

▲另外一个ASM1142芯片则负责背后另外两个USB 3.0接口

▲在USB3.1接口背后，同样有intel 板载千兆（GE）网卡芯片

▲超微的C7Z270-CG有2+1个实体按钮。“-”号那个是睡眠按键，按下后，系统进入睡眠模式。唤醒除了系统传统的唤醒方法，当然还可以按下“-”号按键。另外一个大按键就是重启按键。小型的微动开关是清除CMOS设定的按钮，一般超频或者自检失败才用到。
