乔思伯 U4 全铝侧透 ATX机箱使用总结(频率|能耗|散热|安装)
-
摘要来自:
-
摘要来自:jeffcai
-
摘要来自:2019-01-16
【什么值得买 摘要频道】下列精选内容摘自于《论合理设计机箱风道的重要性:以乔思伯u4风道设计为例》的片段:
正文现在正式开始(表打我啊)。amd1700的cpu,能耗比最佳的频率是超频到3.7g使用。最便宜的RGB风扇是哪个?那必须是1700原装风扇啊。又有灯,又便宜,中间的铜柱尽然是均热板,酷冷定制的,用料一点都不差。
那风骚的红圈和最美的amd三个字母还能发亮!AMD yes!散热风扇就它了(讲这么多,就是因为舍不得买更大的散热器)。
然后我就悲剧了。怎么了?请大家看图:
默认电压超频到3.7g。aida64稳定性测试才3分钟,cpu核心温度就超过85度,测试直接停了啊。怎么办?怎么办?怎么办?换风扇!但是换了风扇,我的AMD信仰灯不就丢了?那还能叫大声的喊出amd yes吗?不可以。回头仔细想了想,不应该啊。amd这风扇是出了名的便宜料多,我没有加电压,超频也就只上了3.7g而已。理论上应该是能压的住的呢。为了省钱,我想了很久很久。。。

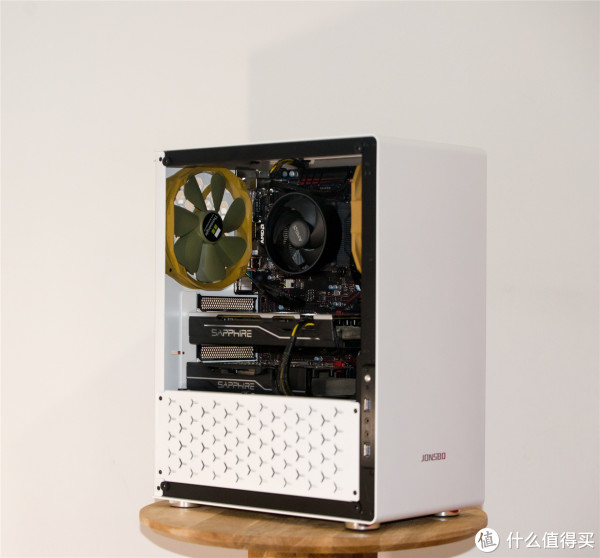

可能问题在机箱上,借个图说话:
这机箱造型是确实是挺漂亮的,但是没有啥用于通风散热的孔,网友们的戏称它为“闷壶”。机箱这样的设计最怕的就是热量堆积,散不出去。突然我想起了初中物理老师告诉过我们,风道设计最重要的就是风道尽量密封。这样啥都不透气的设计不是正好能设计风道吗?效果应该会非常好的啊。那么风道应该怎么设计呢?这机箱有三个地方能装风扇。
这三个地方能装风扇。那么风道的设计我认为就应该从这三个地方入手。于是翻箱倒柜,找到了三把风扇,分别是利民TY-150、TY141,和一把台达12cm的机箱风扇。
这三把风扇分别是:TY141:14cm风扇直径,12cm风扇的安装孔距,安装在1号位置;TY150:15cm风扇直径,14cm安装孔距,安装在2号位置;台达12cm的风扇安装在3号位置。这三把风扇安装规格几乎是和机箱一比一的规格,非常的合适。推荐大家购买,除了贵没有缺点。
那么风道的设计就有接下来的这么几种。每一种我都详细测试了温度的变化。每一种风道我都用aida64稳定性测试3分钟(因为没有安装风扇的时候,测试没有超过3分钟,所以统统以三分钟为例),并记录下温度。结果如下:

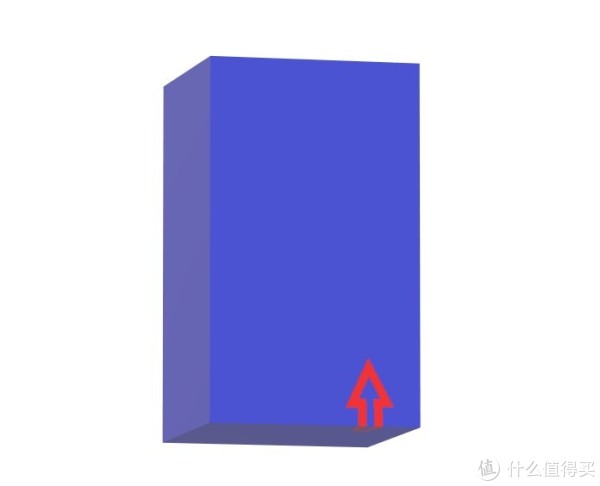

第一种风道:在3号位置装12cm风扇,风往机箱内部吹,行成正气压。冷风进来,将热风挤出去。
aida64稳定性测试3分钟后温度记录如下:
直接3分钟测试没有通过就挂了。这样的风道几乎没啥用。

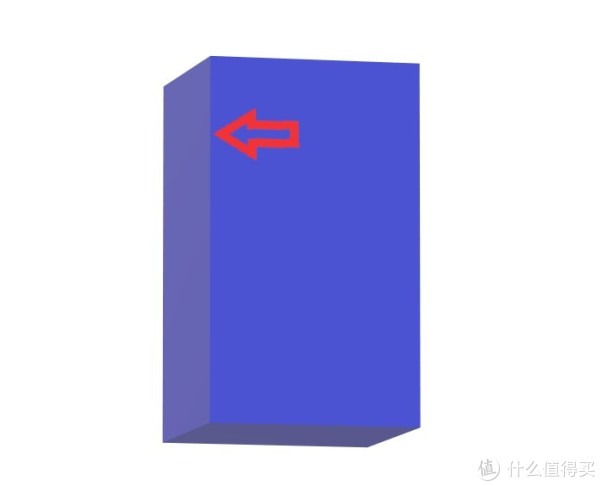

第二种风道:1号位置安装TY141风扇,往外抽风,行成负气压机箱。让大气压把冷空气压进来,风扇将热气抽走。
aida64稳定性测试3分钟后温度记录如下:
温度降低12度!我就问你牛不牛?还没有完,我们继续。
第三种风道:1号位置继续抽风,3好位置往机箱内吹风,机箱气压几乎持平。让机箱内空气流动更快。

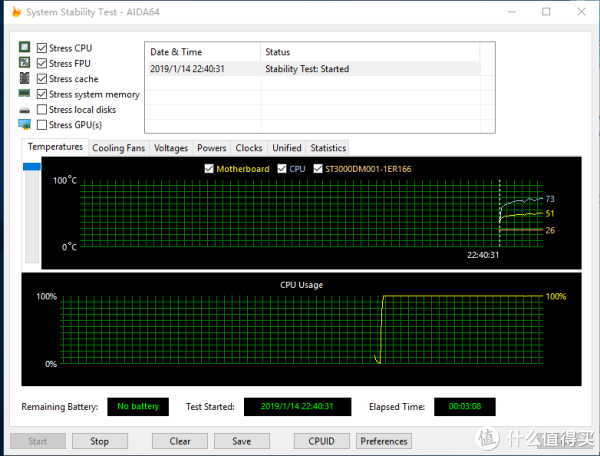

aida64稳定性测试3分钟后温度记录如下:
随着空气流动的加快,温度又下降了两度,效果非常不错哦。
第四种风道:1号、2号位置风扇同时往外抽风,3号位置往机箱内吹风。

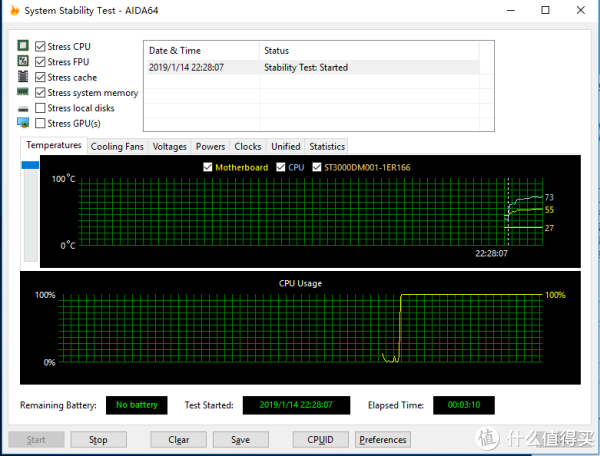

aida64稳定性测试3分钟后温度记录如下:
这样的风道效果并不理想,应该是气流产生了混乱,不能更加快速的流动。温度反而提高了2度。
第五种风道:1号位置向外抽风,2号、3号位置向机箱内吹风。如图:

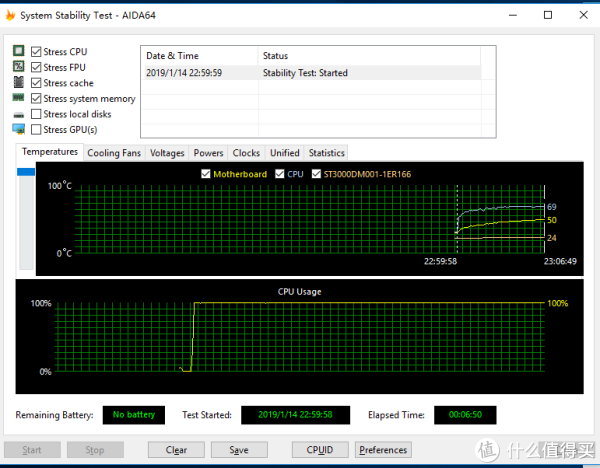

aida64稳定性测试3分钟后温度记录如下:
温度创下新低,只有69度。这是个啥概念?风道设计好了,温度直接降低了16度。如果时间拉长,比如不是测试3分钟,而是测试10分钟或者更长时间,我猜想温度差距会更大,风道效果会更加的明显。这和简单的更换cpu扇热器效果来的更加明显吧?其实只需要一把风扇,在1号位置装上一把风扇,cpu温度就下降了12度。几乎是无成本啊,谁家灭有个12cm的风扇呢?好了好了,硬要算成本,那就是一把12cm风扇的费用。我通过三把风扇的风道设计,保住了信仰灯。我认为我达到了我的目的。挺有意思的。
通过这次的风道设计与测试,乔思伯u4这款机箱明显的并不是啥“闷炉”。反而得利于这款机箱透风口少,她非常适合做风道设计。所以说事物都有两面性,看您怎样看待它了。简单的稍作处理,其实就能解决很多问题。风扇位置可以直接买三把价格合适的风扇,并不一定非要啥高端风扇,能起到导风的作用就够了。
很多时候动动脑,动动动手。电脑问题就能解决了。
