Aqara双路控制模块接法介绍(说明书|米家APP|接线柱)

【什么值得买 摘要频道】下列精选内容摘自于《新家装修通风需求—电动开窗器及Aqara双路控制模块使用体验》的片段：

说明书一般都是不用看系列，但是这个不看真不行啊

一共8个接线柱，其中说明书上圈住的L和IN出厂时已经短接。要研究怎么接线，首先看下用电器出几根线。

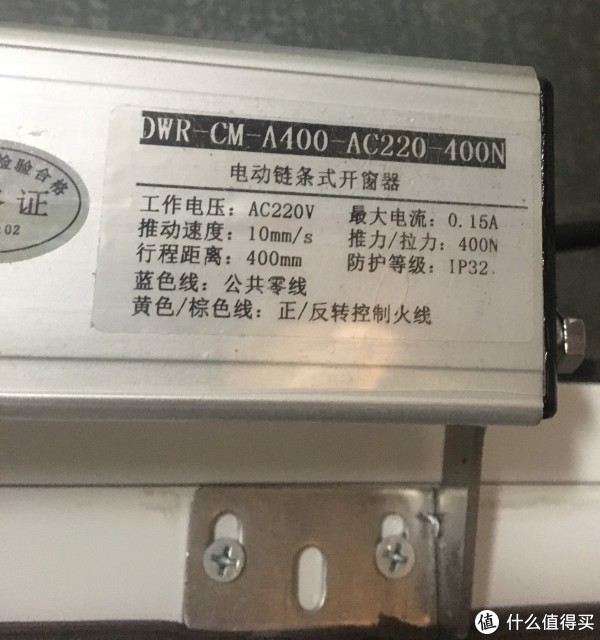

    电动开窗器一共三条线（我买的是工作电压220V的），2条火线控制正反转，一条零线形成回路（和电动幕布一模一样）。

   知道了用电器工作方式，再研究下双路控制模块，这里需要给双路控制模块先供电，我用一个带导线的双脚插头接入控制模块靠中间的IN（火线）和边上的N（零线），完成供电后将它接入米家APP，控制2个开关通断，再用一支电笔检测各个接线柱的带电情况。这里忘记拍过程了

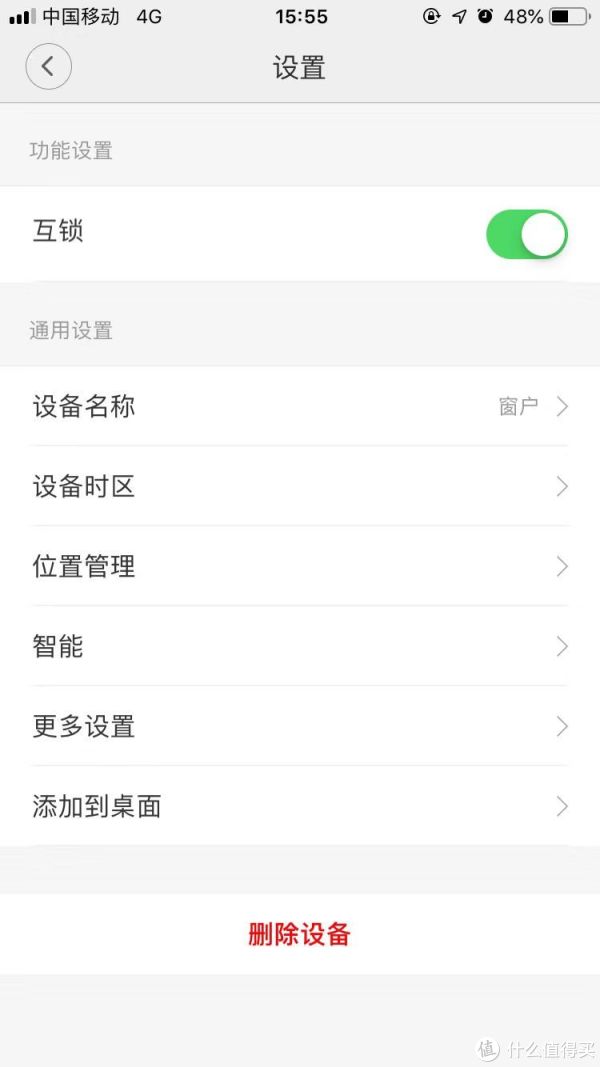

   由于我这里需要的是单刀双掷开关的效果，所以我打开了互锁功能。

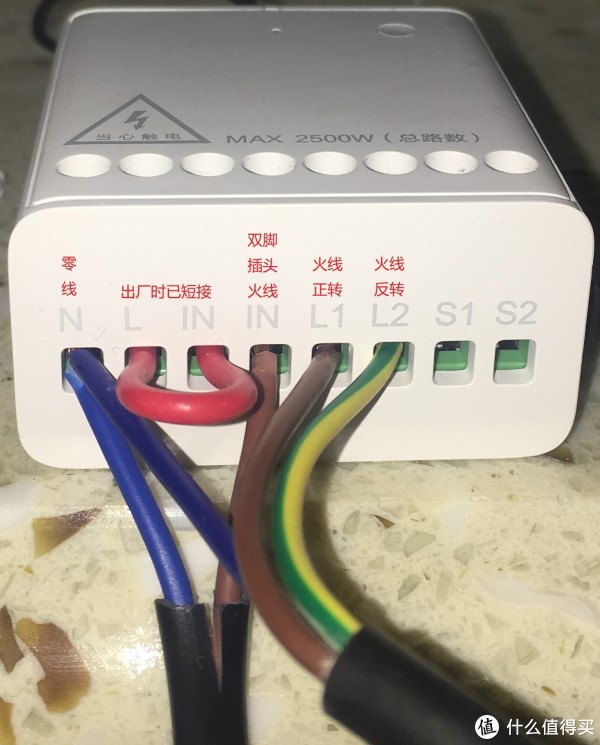

直接上接线图

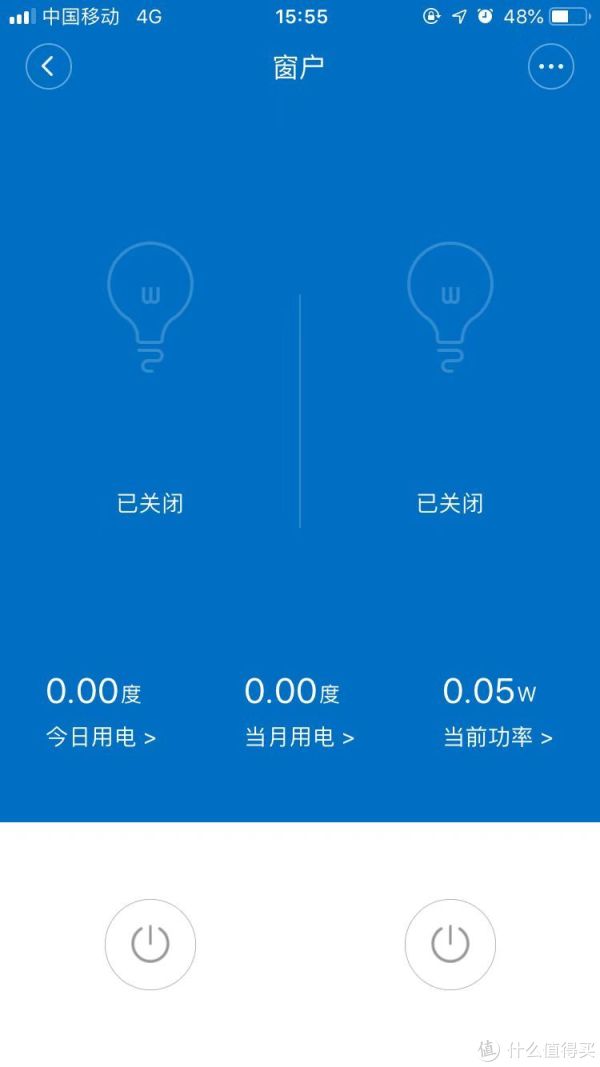

    在米家APP双路控制器界面上，打开开关1后L1带电，L2不带电；打开开关2后开关1自动关闭，L1不带电，L2带电。这里注意一下，双脚插头如果插反的话双路控制器会失效，但是不用担心它坏掉，拔了反插就行了。

    S1、S2两个接线柱不管开关打开与否都一直带电，我这里没有用到，但是看说明书这两个端子是接非智能开关输出的两条灯线的。也就是说当S1、S2无输入时不影响L1、L2；当S1有输入导线且带电时，L1带电，S2与L2同理。内部电路懒得拆开看，有心的朋友可以拆开看看。

总结

    Aqara双路控制开关的用途及用法就是这样了，在折腾的过程中兴致盎然，折腾完了索然无味啊
