铁威马F2-220 intel外观展示(面板|指示灯|按钮|接口|风扇)

【什么值得买 摘要频道】下列精选内容摘自于《我的NAS解决方案 — TERRAMASTER 铁威马 F2-220 开箱拆机与评测》的片段：

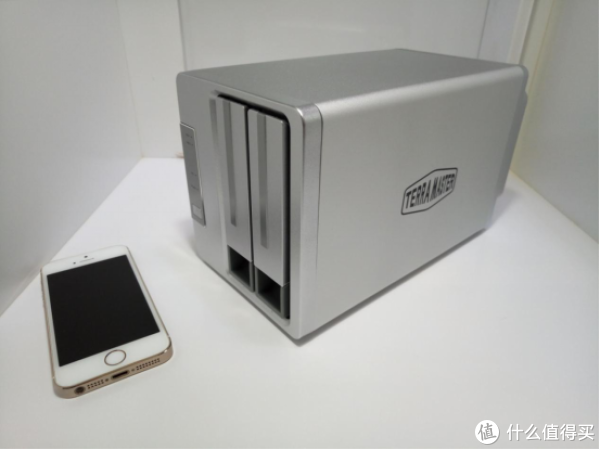

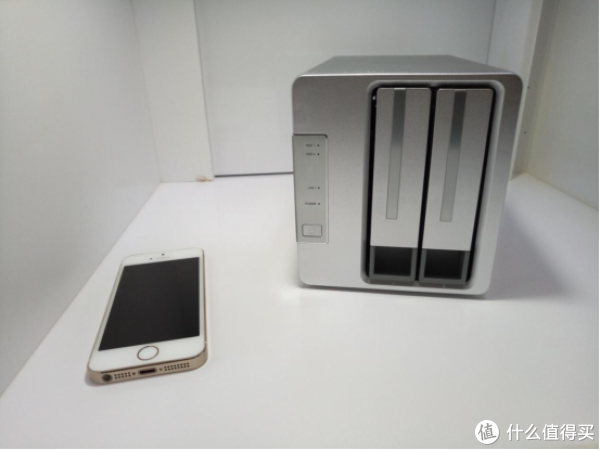

                                        正面照↑

    最喜欢的是前面板，金属质感的塑料材质亮银色漆面喷涂，颜值高。4颗LED指示灯及电源按钮，LED灯开孔非常小，使用的时候在夜晚不会刺眼。

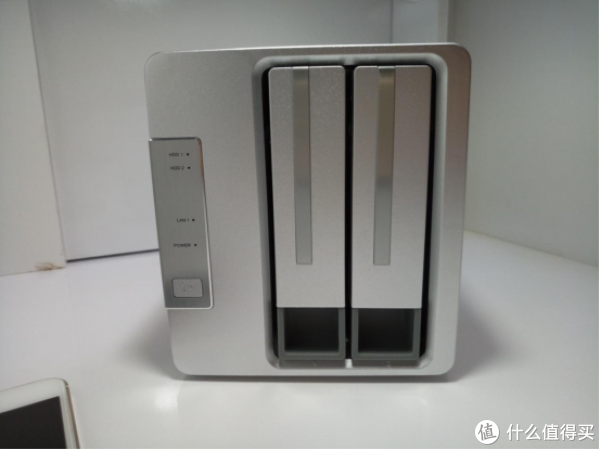

                                       前面板图↑

                                       前面板图↑

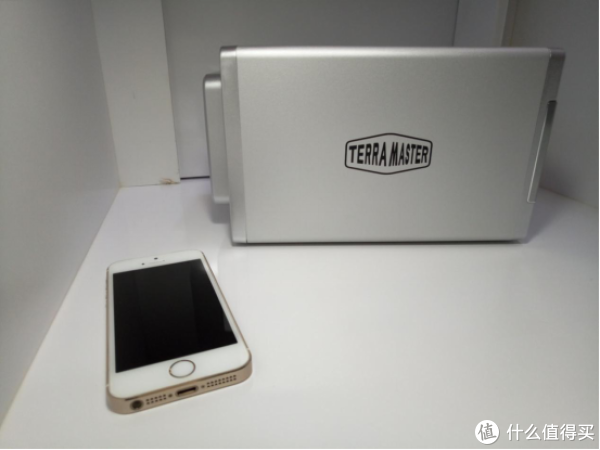

                                 侧面的铁威马的英文logo↑

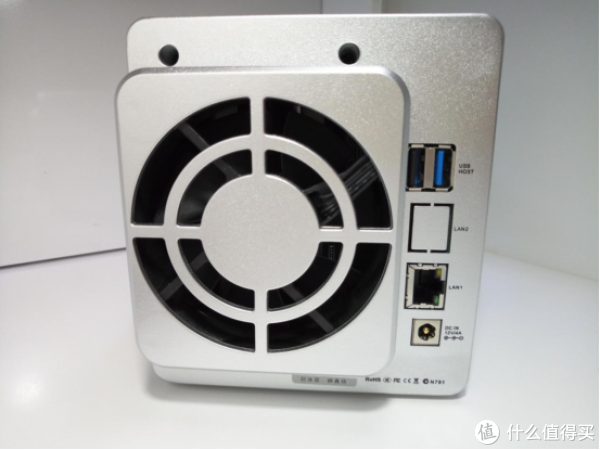

    相比于机箱的小巧，背面的200px智能温控静音风扇显得特别惹眼，实际使用下来静音效果也符合预期，放在客厅的机器运行时听不到风扇噪声，而且在系统中默认是根据温度自动调节转速，也可以手动设置风扇转速。接口有usb 2.0、USB 3.0接口各一个，一个千兆LAN口，另一个网口封闭了。后面板应该是铁威马NAS系列通用的，因为看过之前F5-420的评测，后面板也是这样，只是多了一个千兆LAN口。

                                       后盖背面↑

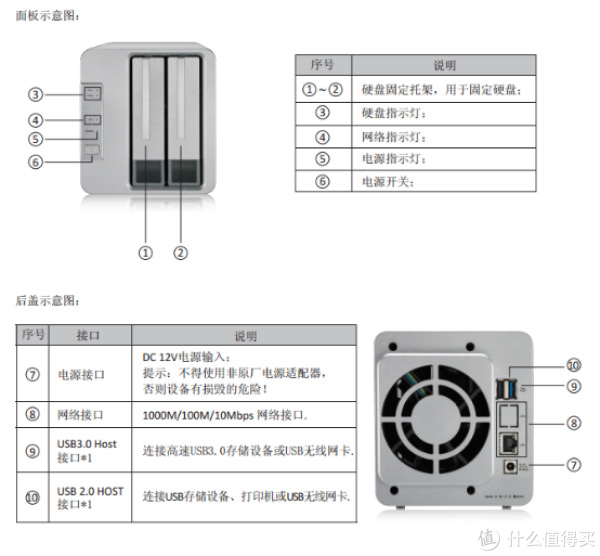

                                     面板示意图↑

硬盘安装架采用的是快拆结构，不过没有采用硬盘免安装，安装硬盘时仍需要使用螺丝刀。硬盘支持热拔插。

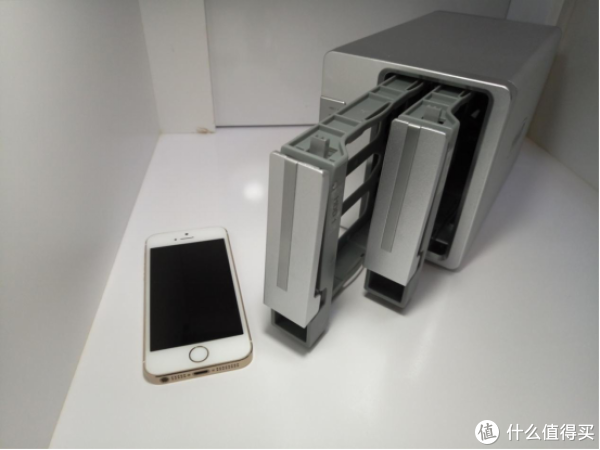

                                   硬盘安装架快拆结构↑

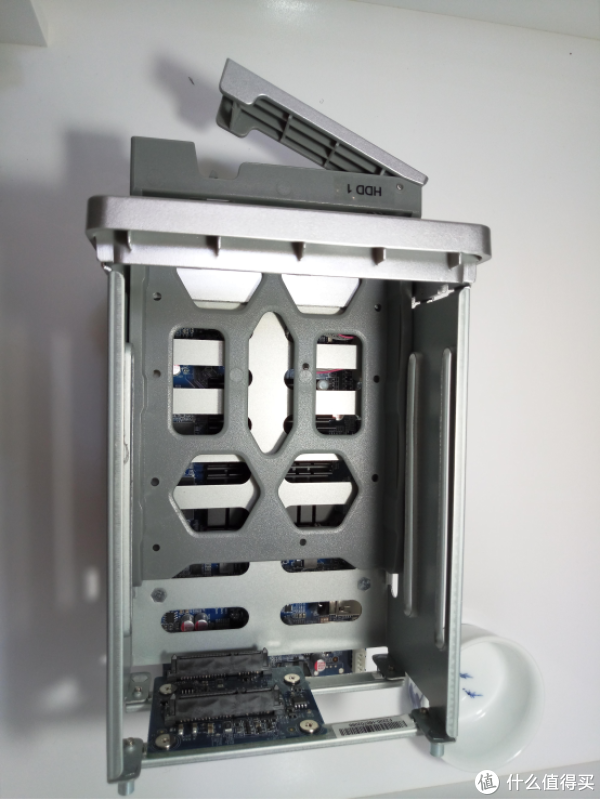

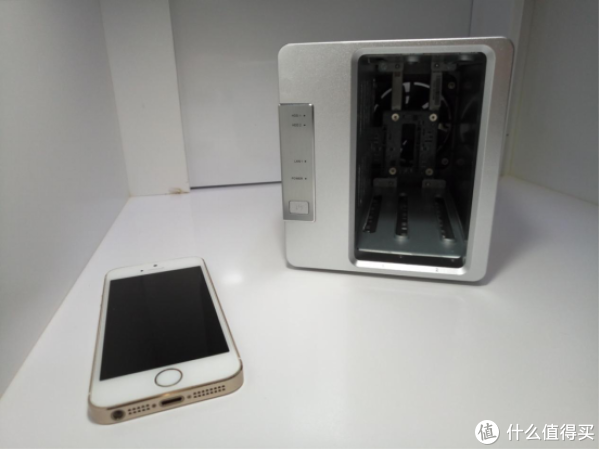

                                   硬盘内部安装空间↑

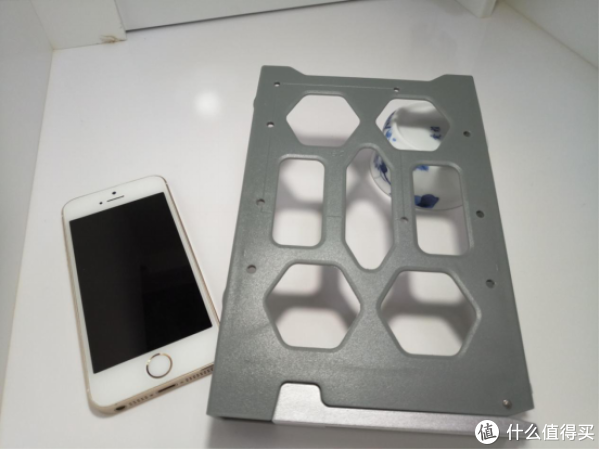

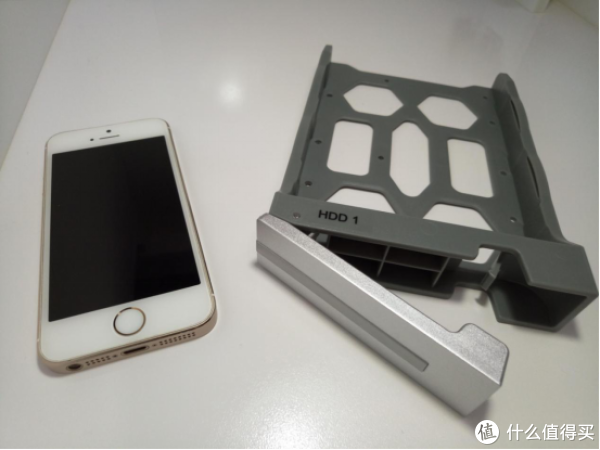

                            硬盘安装架正面，上面标注了盘位号↑

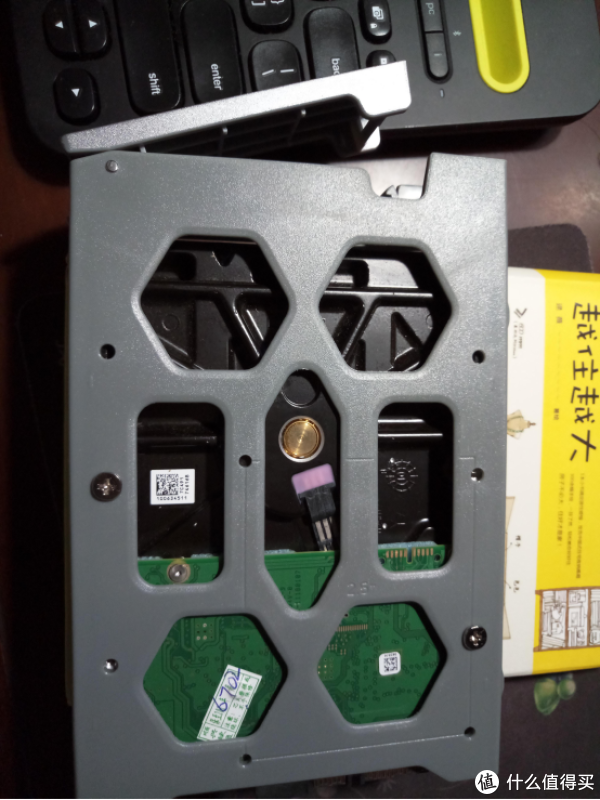

                                   硬盘安装支架背面↑

    F2-220可以安装sata接口3.5寸与2.5寸硬盘（电源接口也为sata接口），并且在硬盘安装支架背面标注了不同尺寸硬盘的螺丝安装位置。安装支架是塑料材质的，这点有些遗憾。

                           安装支架背面标注不同尺寸螺丝安装位置↑

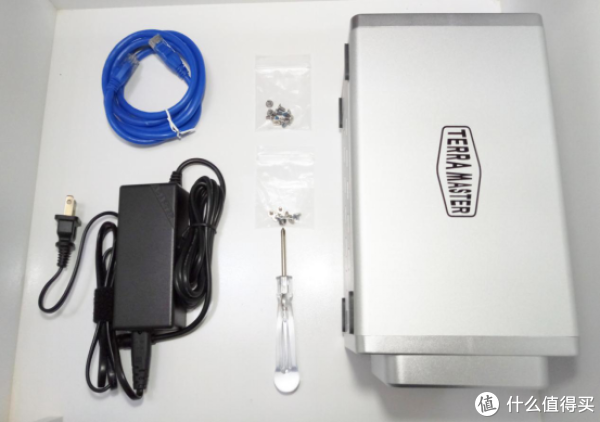

    最后上一张全家福：电源采用外置变压器，实际上机器内部空间比较富裕，完全可以做到内置。配套的网线是cat6线材。

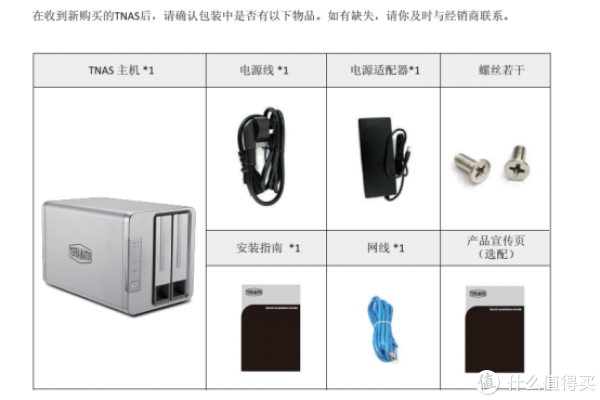

                                        包装内容↑

                                        全家福↑

1.2. 硬件拆机

    F2-220的CPU采用的是CPU是J1800@2.41Gz（双核心，22nm），内存是2G。贴张官方参数：

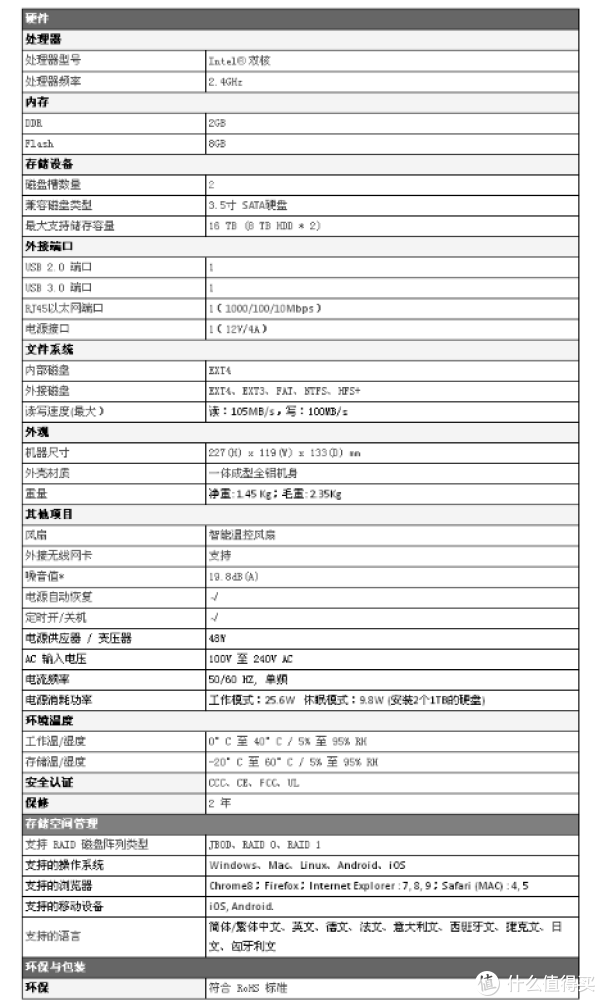

                                     硬件参数表↑

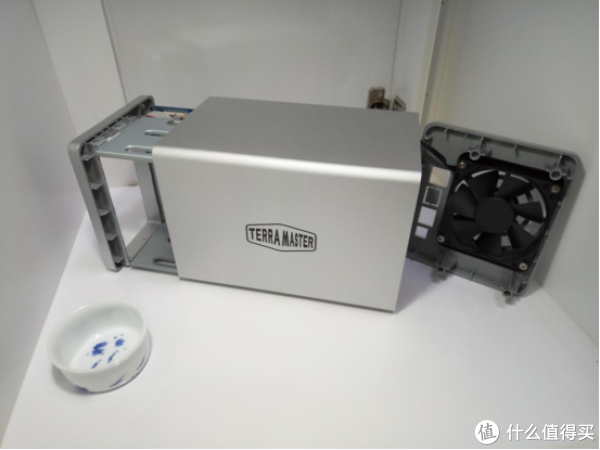

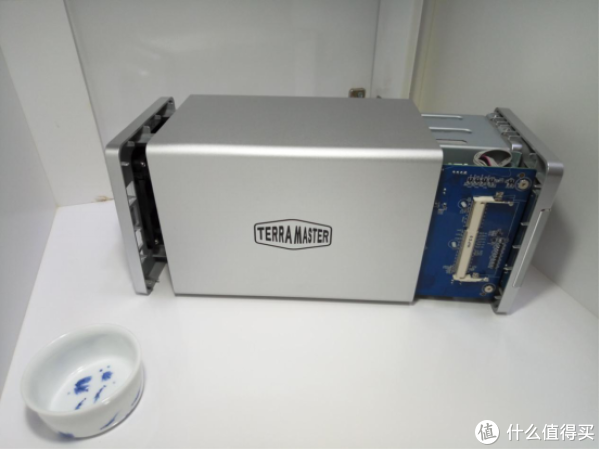

    F2-220是抽拉式结构，卸下背面上的四颗螺丝就可以拆机了。

                                        机箱右侧↑

    机箱除了前面板与后面板是塑料金属喷漆，其他部位是一体成型全铝机身。由于这颗J1800芯片本身散热并不多，而且机身空间尺寸富裕，散热不成问题。当然为了保证散热，机身底部开了大量的进风孔。实际使用下来，室温28℃的情况下机器的温度控制在20℃左右。

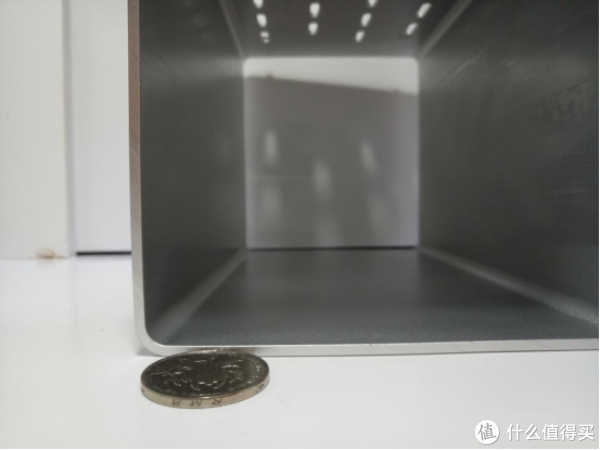

                             全铝机箱壁厚比一元人民币要厚↑

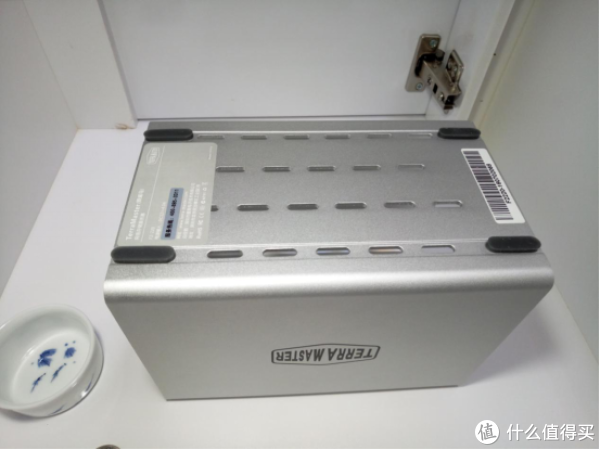

                                   机箱底部大量进风口↑

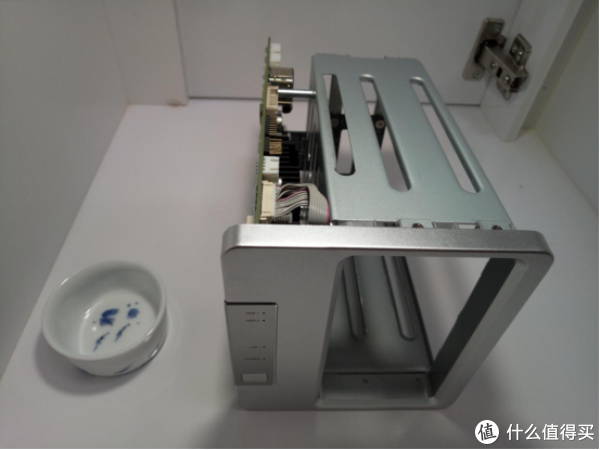

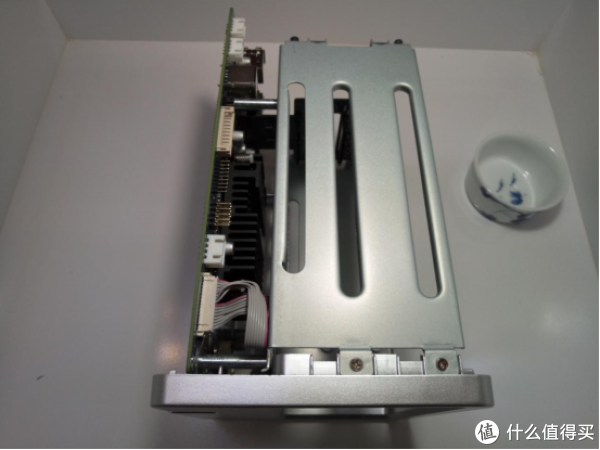

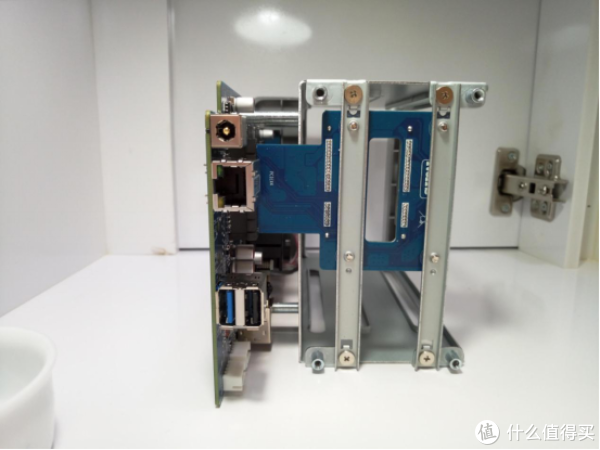

                            主机支架及主板结构，空间比较富裕↑

                                  主机支架及主板结构↑

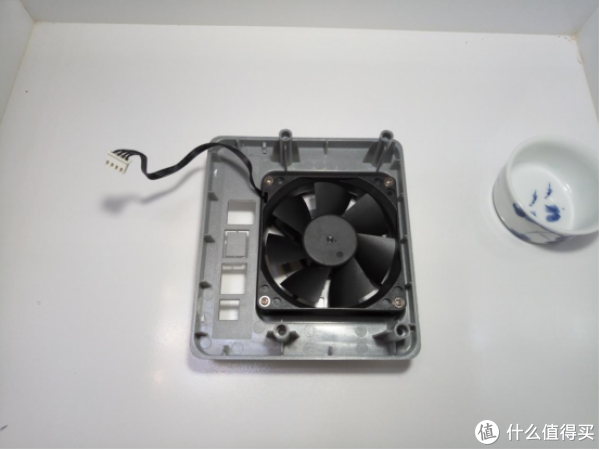

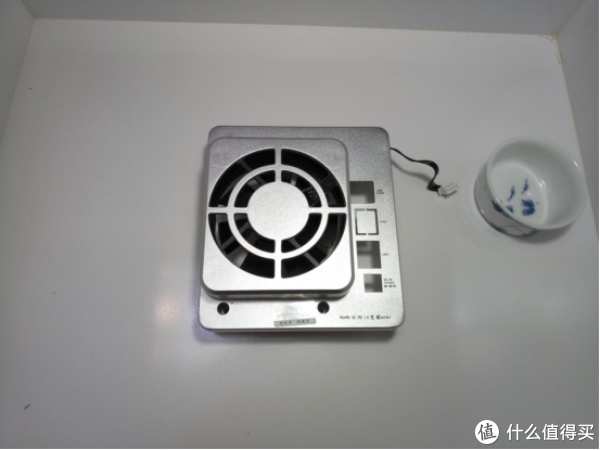

                                   200px智能调速风扇↑

                     后面板是塑料材质，金属色喷漆，要是全铝就更好了↑

                              硬盘安装支架在机身内位置↑

    设备本身在主板上固化了2G内存，由于linux系统本身的内存管理机制，为了充分挖掘内存的快速存储能力，内存加载率一般维持在99%左右，在加载全部应用中心插件的情况下，一周高强度数据传输使用并未见系统反应迟缓的状态，由于目前铁威马还没有开放第三方插件安装，2G内存足够满足正常使用，不过机器也预留了一条内存扩展插槽，可以安装笔记本DDR3内存。

                              机箱左侧可以快速安装扩展内存↑

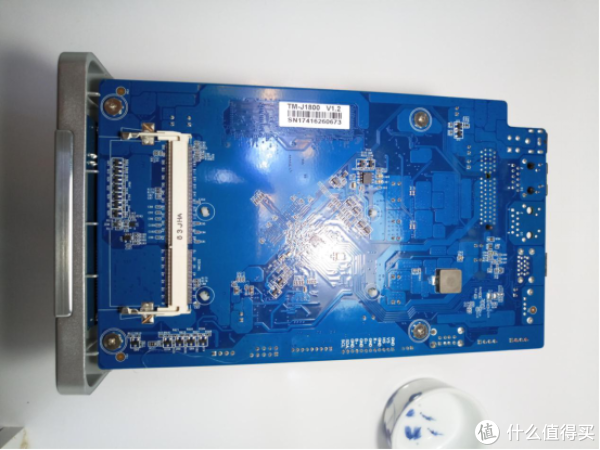

                            主板背面有DDR3 SO- DIMM内存插槽↑

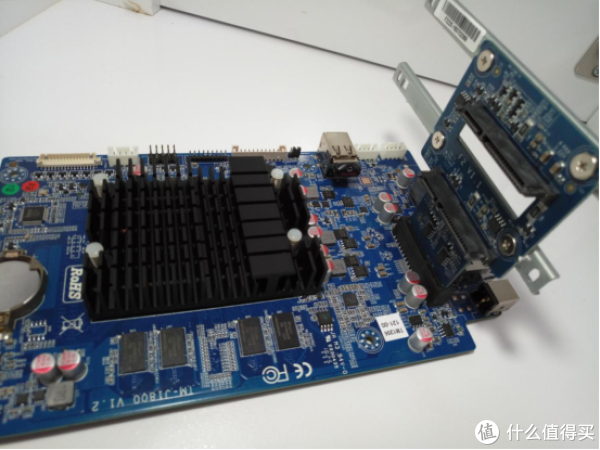

                                  主板接口及阵列卡↑

                                 CPU散热采用了无风扇设计↑

                             机身内部留有两个USB2.0接口↑

     在拆机中发现，F2-220采用的应该是外置USB安装系统方案，这种方案优点在于不受硬盘影响，即使硬盘损坏了，系统仍能正常运行。联想到一些DIY NAS也采用了外置USB方案，F2-220的可玩性有想象空间了。

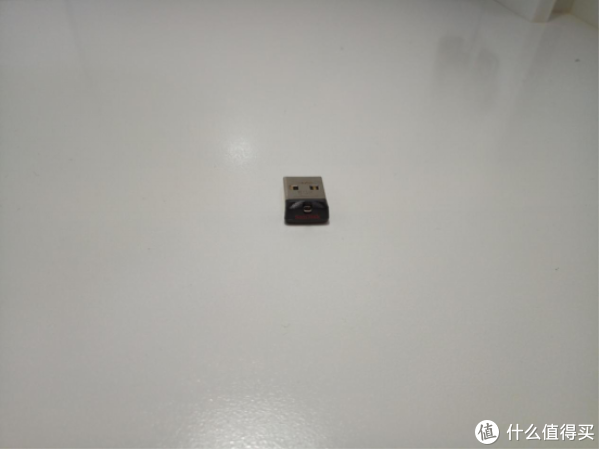

                                   8G SanDisk U盘↑

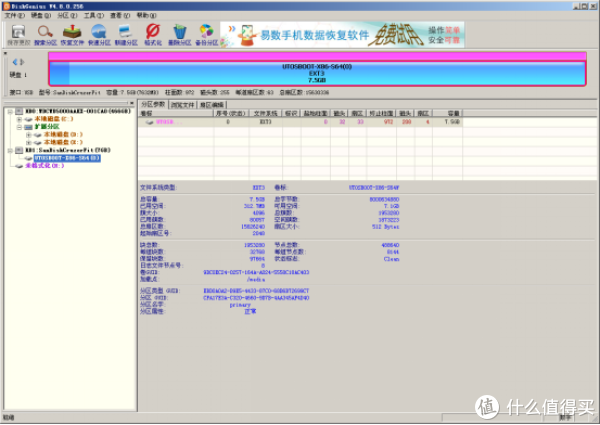

     比较好奇U盘里的内容，查看了一下，已经使用了300M，但看不到具体内容，U盘格式也未知。

                                        U盘内容↑

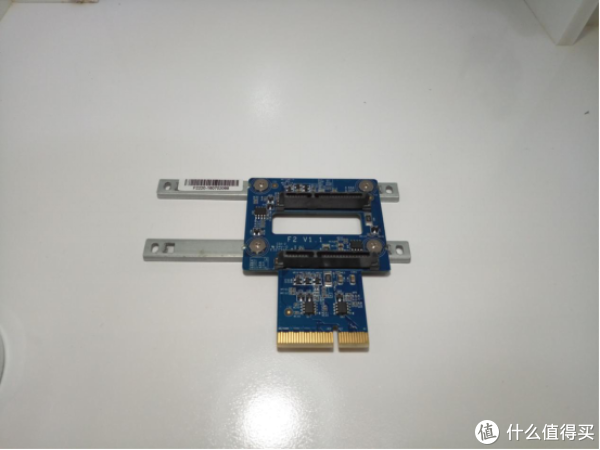

                                    双盘位磁盘阵列卡↑

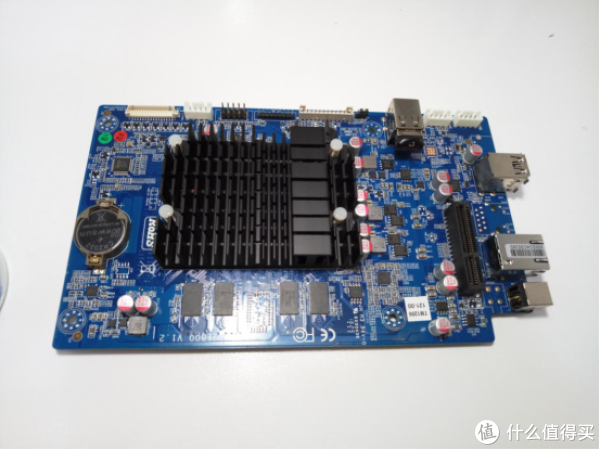

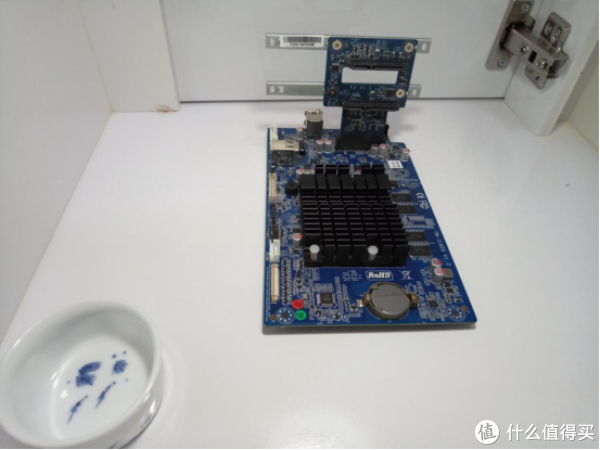

                                       主板全貌↑
