米家 x 鹿客 Classic 智能指纹锁外观展示(锁芯|接口|锁块)

【什么值得买 摘要频道】下列精选内容摘自于《暴力拆解师 篇十五：鹿客 米家 智能锁Classic版 拆解&分析 与20天使用感受#剁主计划-无锡#》的片段：

▲因为是找的本地代理商还价购买的，安装时候就直接是送过来顺便一起安装。赶紧抓紧时间拍照了

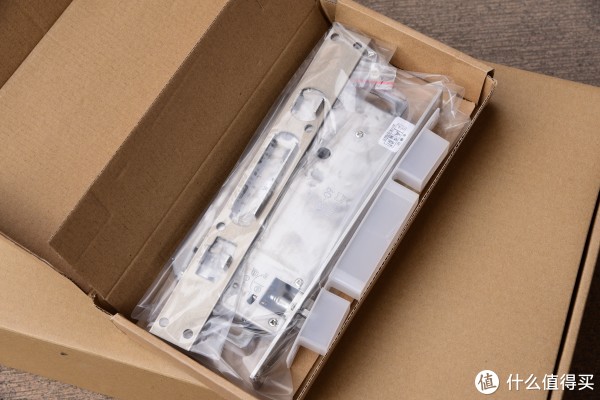

▲锁块和本体是分开包装的。

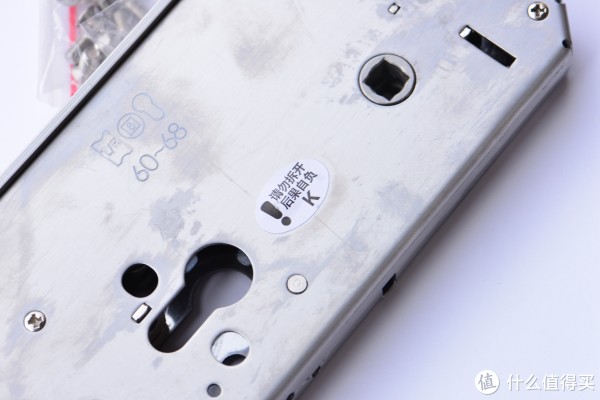

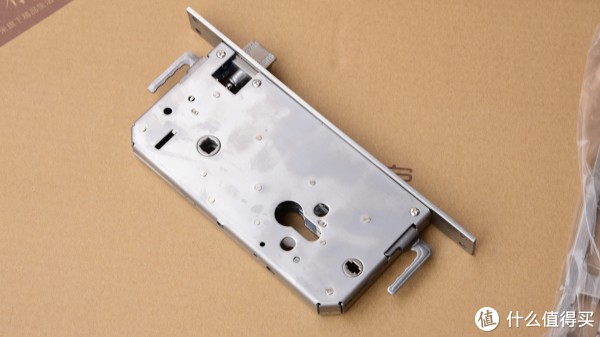

▲锁块，比较厚实。

▲自带天地钩。

▲带机械锁舌，可以门内反锁。

▲表面光洁度比较好，没有毛刺。

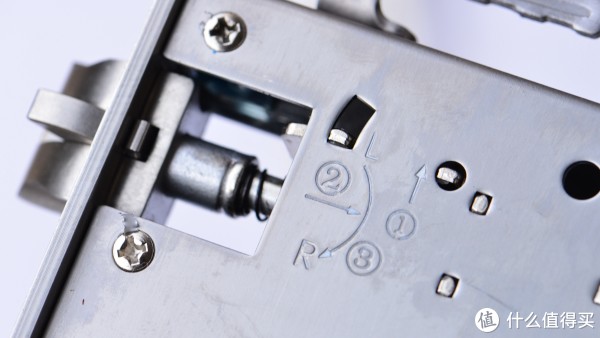

▲支持换向

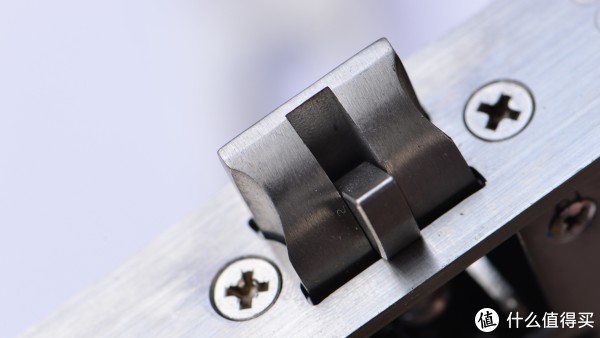

▲锁舌

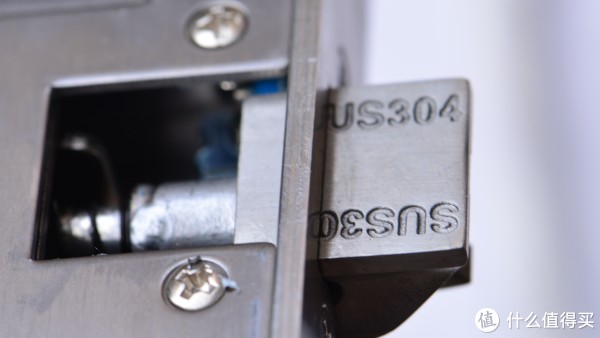

▲边缘做工，刻字清晰

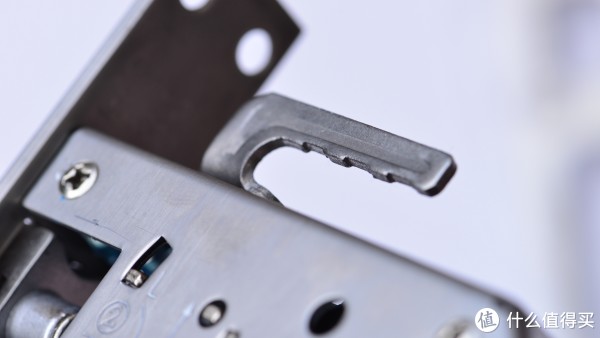

▲天地钩特写

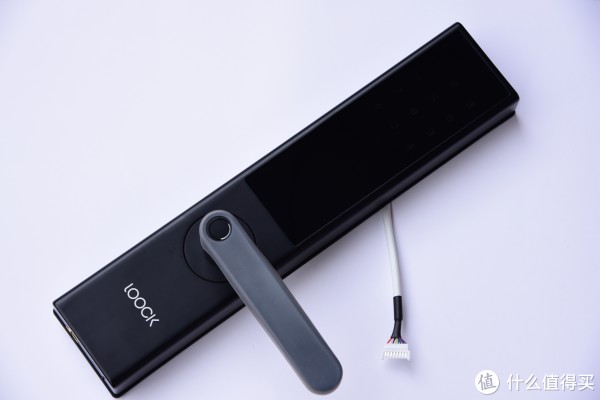

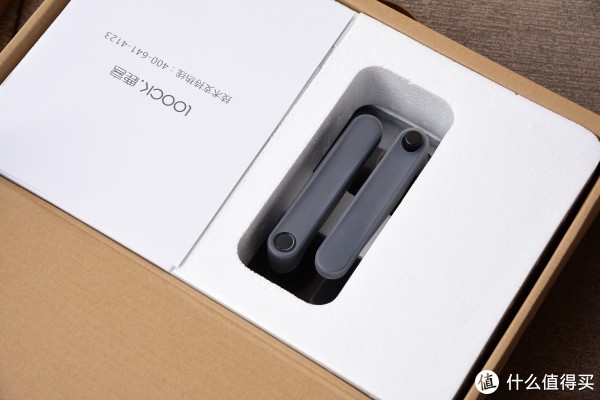

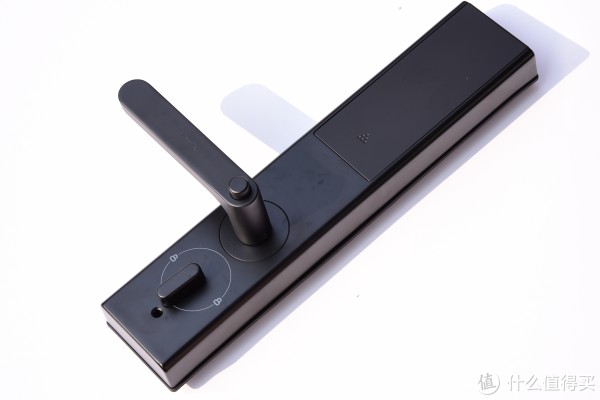

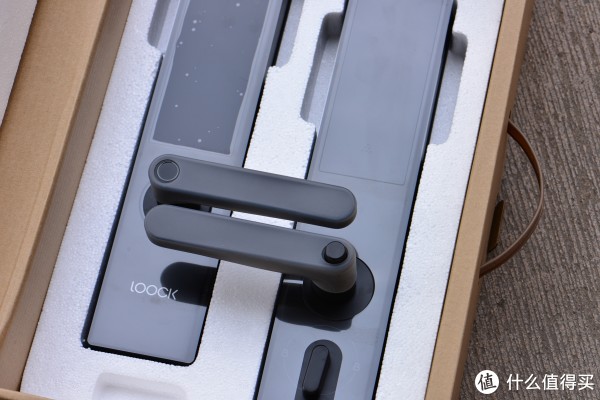

▲锁本体开箱

.

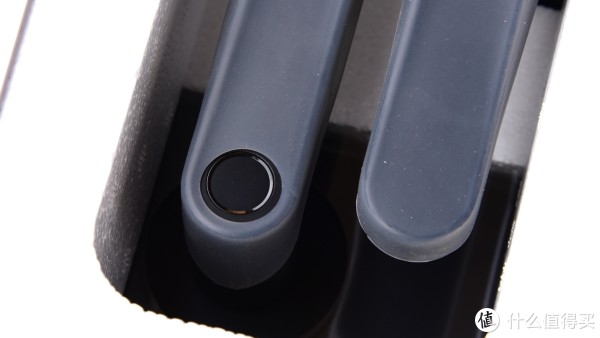

▲手柄和Touch一样带有硅胶套

门外锁块：

▲重点来了。这是锁块的门外部分。

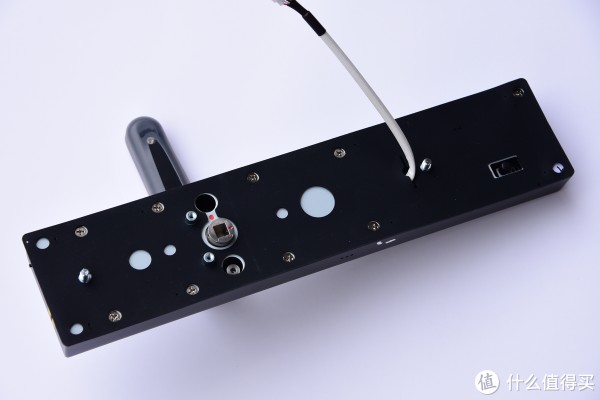

▲锁块背面有一圈密封胶。

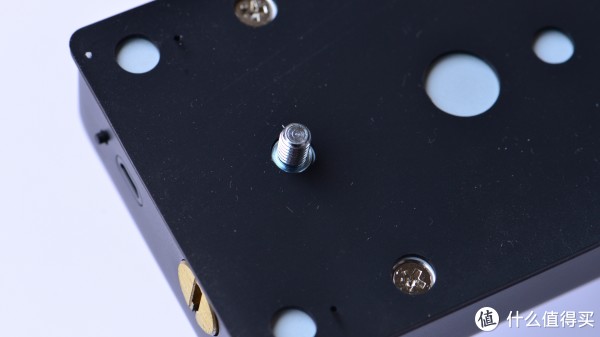

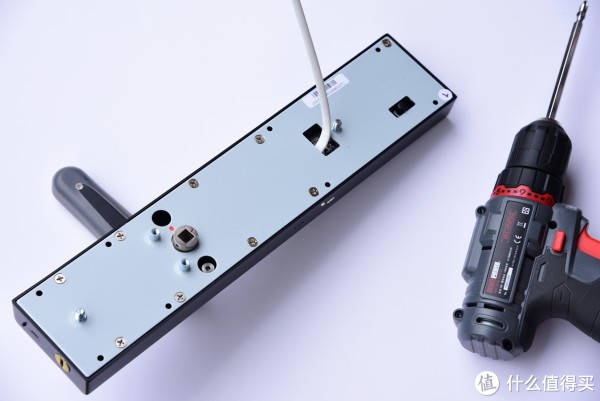

▲胶后面有钢底板。锁块固定螺丝在钢板上。

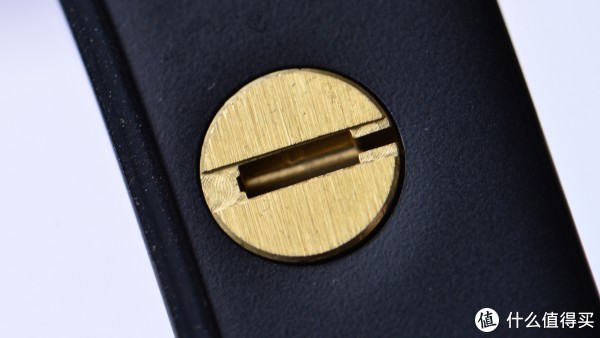

▲锁芯。

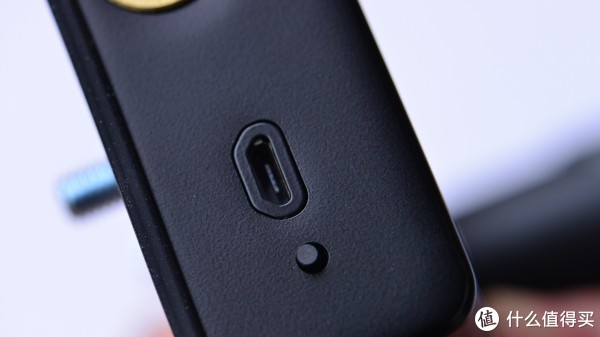

▲USB接口周围缝隙被填满了。如果硬捅，可以捅开吗？

▲打开锁块看看

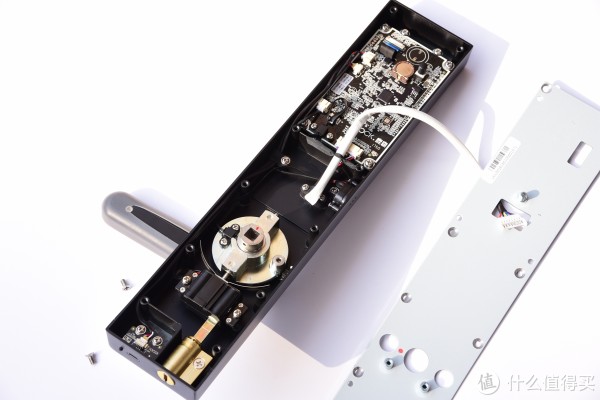

▲内部一览。

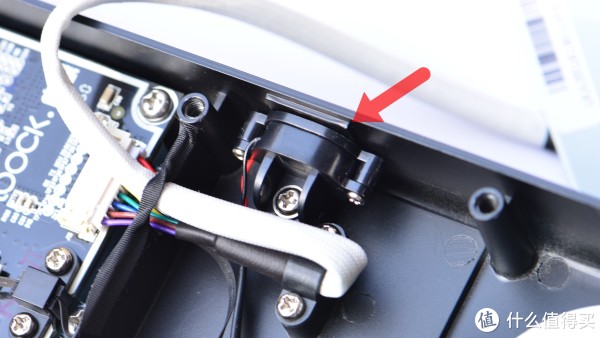

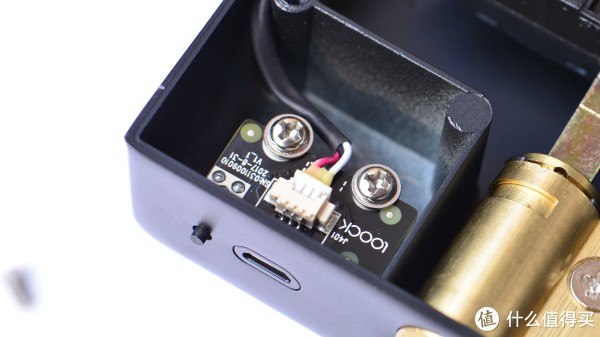

▲USB口……居然是单独的隔间！

▲硬捅也没效果了

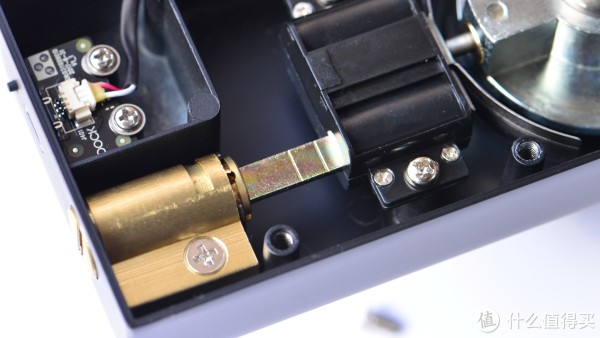

▲机械钥匙锁芯，也是直接通入离合器

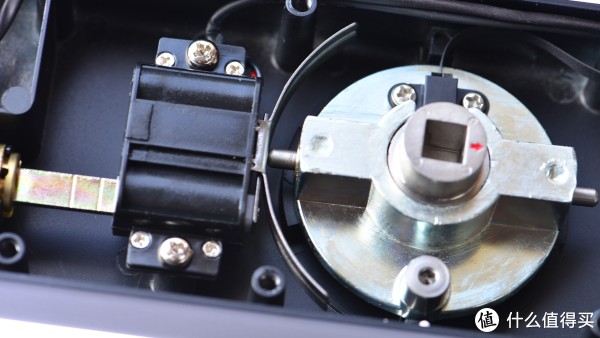

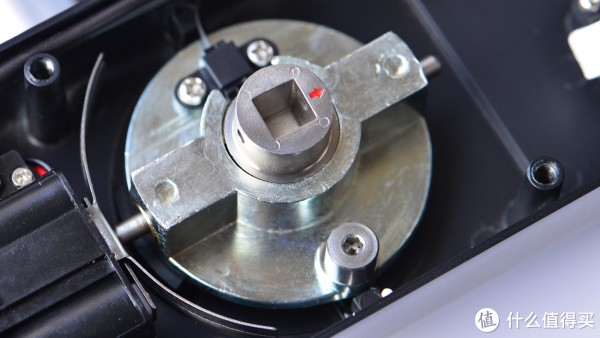

▲离合器

▲离合器托盘为金属材质

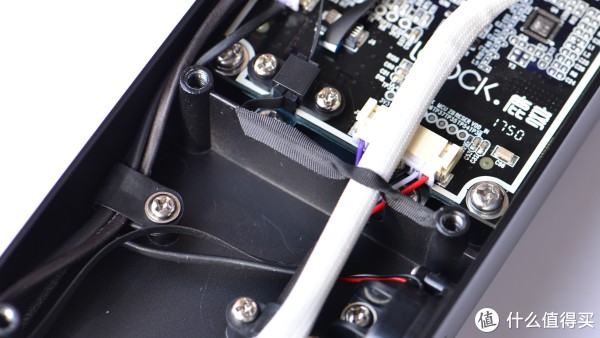

▲内部线路走线有固定。

▲扬声器位于侧面

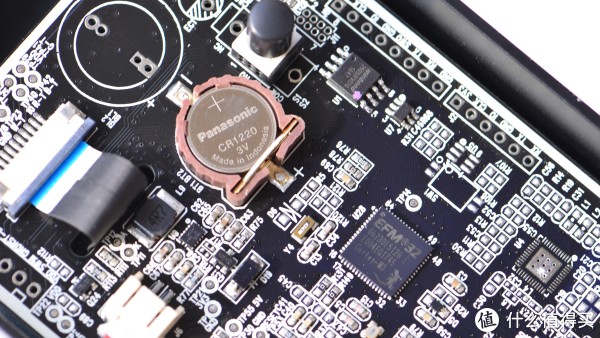

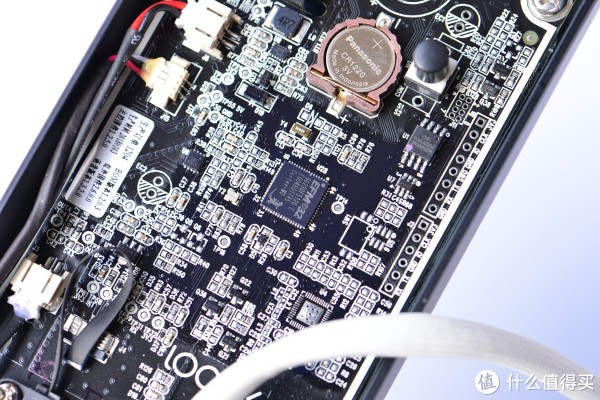

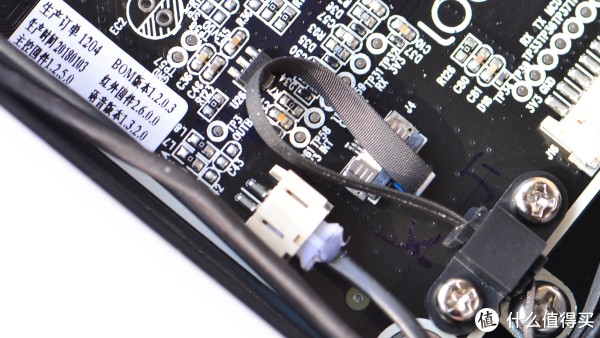

▲锁主板。主板上也有三防漆

▲撬锁检测微动没有减配，依然配有。

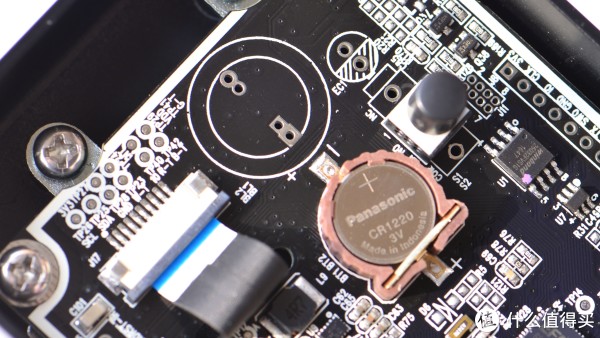

▲主板上有空焊盘。不知道是什么功能，不过Classic这款只有蓝牙没有wifi，也许这原本是wifi？

▲接口有固定胶

▲减配了一个蜂鸣器，功能通过喇叭实现。

▲内存颗粒。

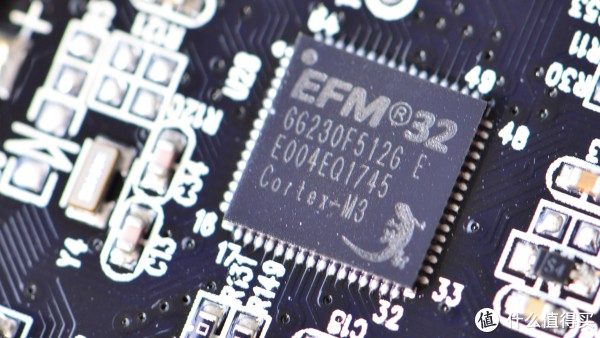

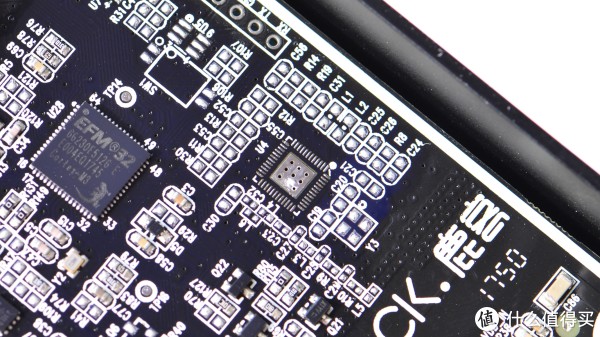

▲和Touch一样的ARM M3处理器。

好了，心里一块大石头落下了，USB有单独隔间，背面后复板。没有找到BUG。

门内锁块：

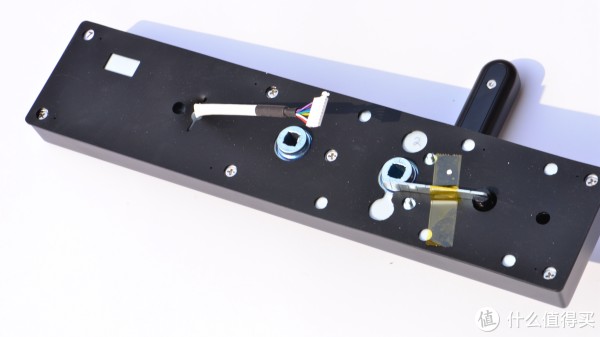

   ▲门内锁块部分

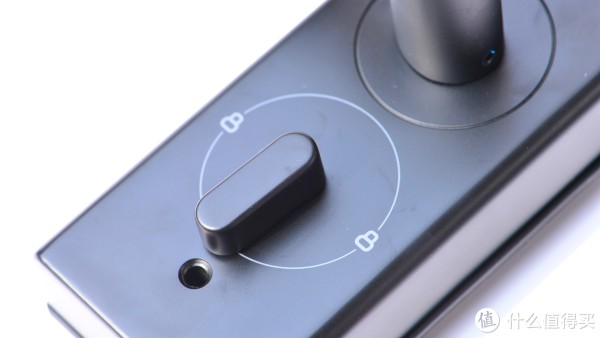

▲机械锁舌旋钮

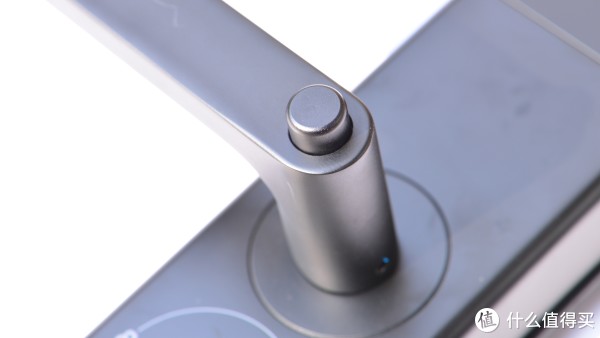

▲门内手动离合器。按下按钮才可以操作把手，否则游离状态。

▲两个方钢槽？？

▲机械锁舌控制杆

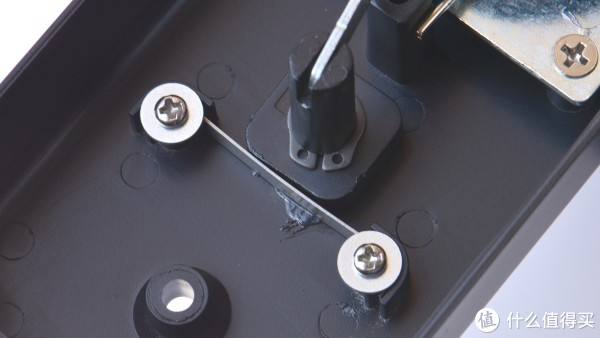

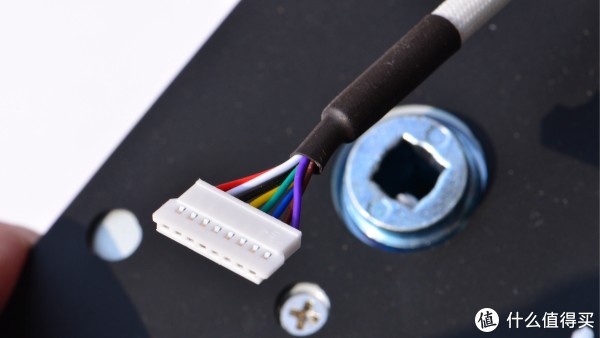

▲内外锁壳连接线。

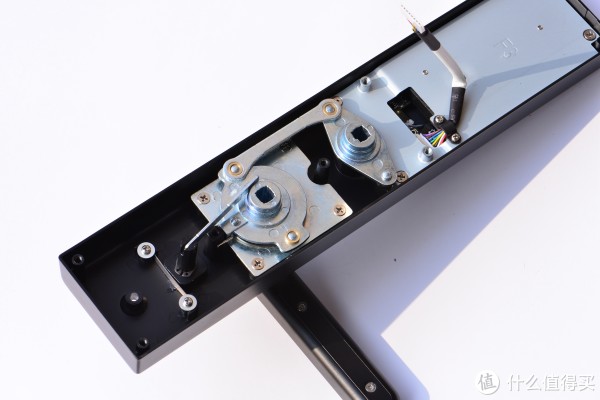

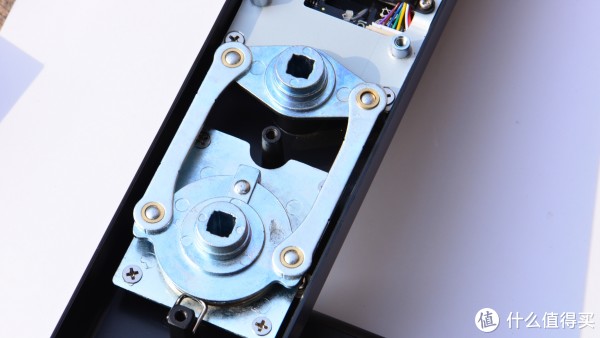

▲打开内锁块部分。居然是个联动结构。

▲拆的时候另一边被油脂吸附在了钢底板上，补完结构后是这样的。

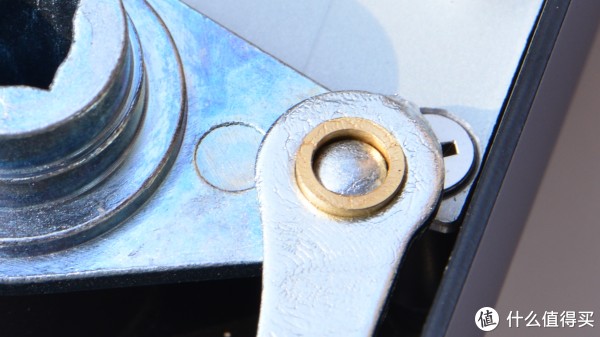

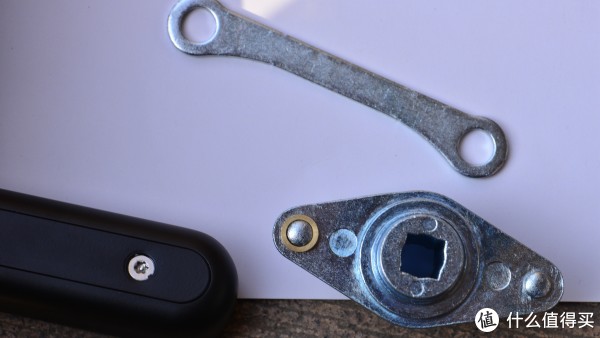

▲联动结构上除了润滑油居然还有铜套。

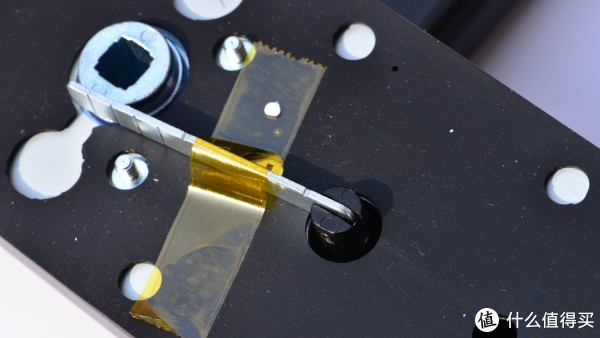

▲机械锁舌卡位的弹片。手感不松垮也是有原因的。

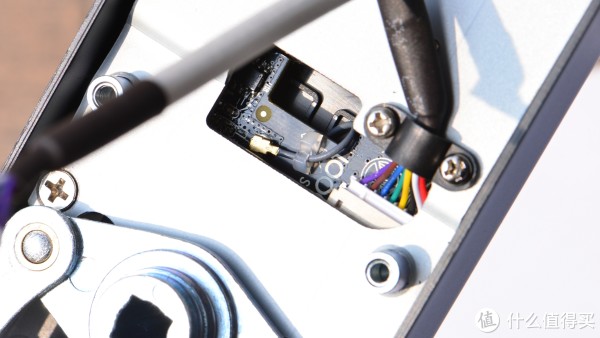

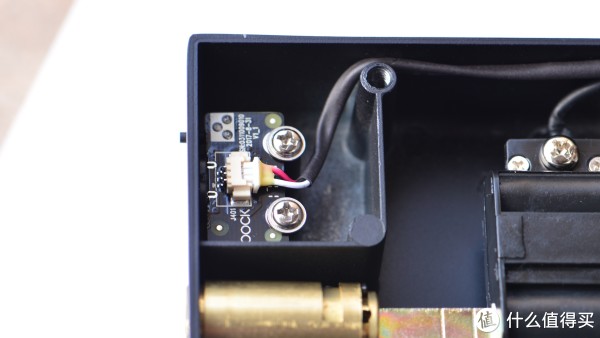

▲蓝牙模块在门内锁块上。
