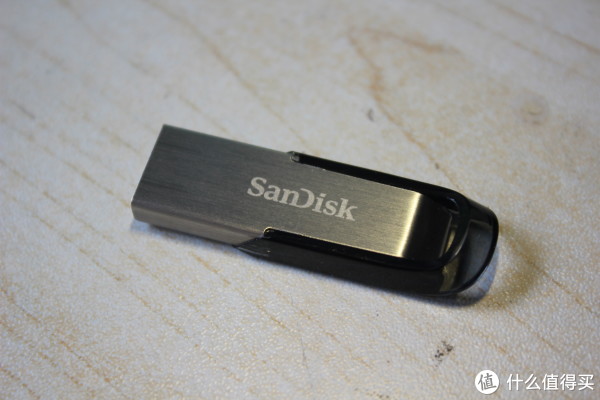

▼这次测试使用的U盘就是前两天晒单的闪迪的CZ73

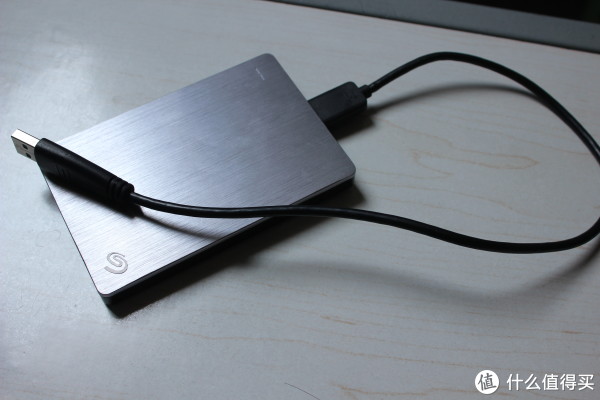

▼还有希捷的移动硬盘

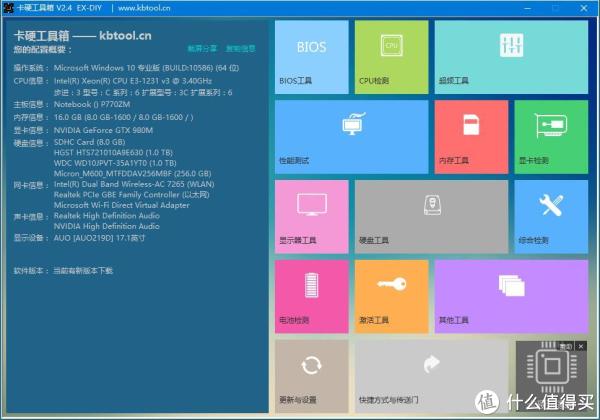

▼测试用电脑，未来人类X799

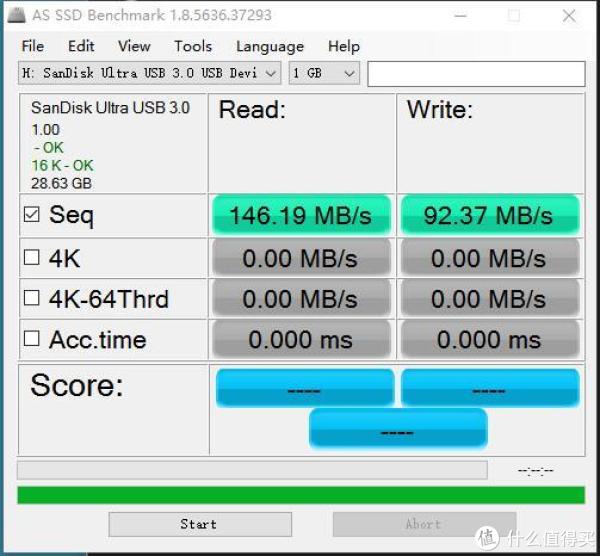

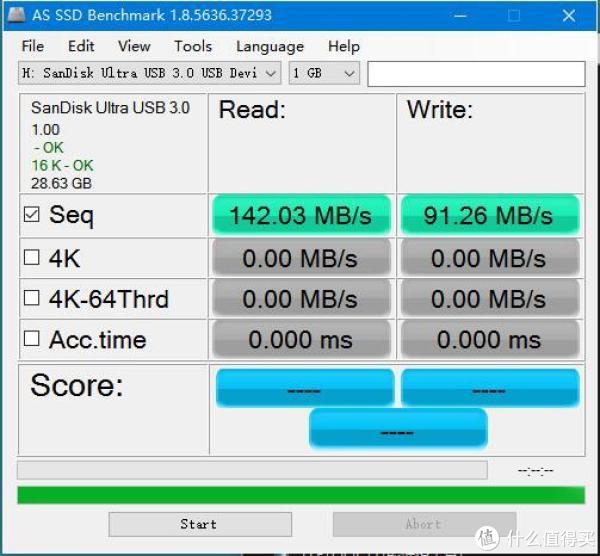

▼首先是CZ73，电脑接口

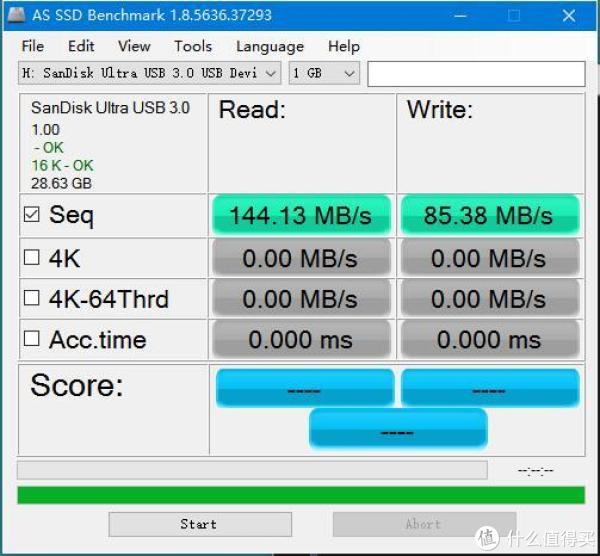

▼奥睿科7口HUB

▼奥睿科线夹，可以看到速度都不慢，都和电脑自带接口处在同一水平

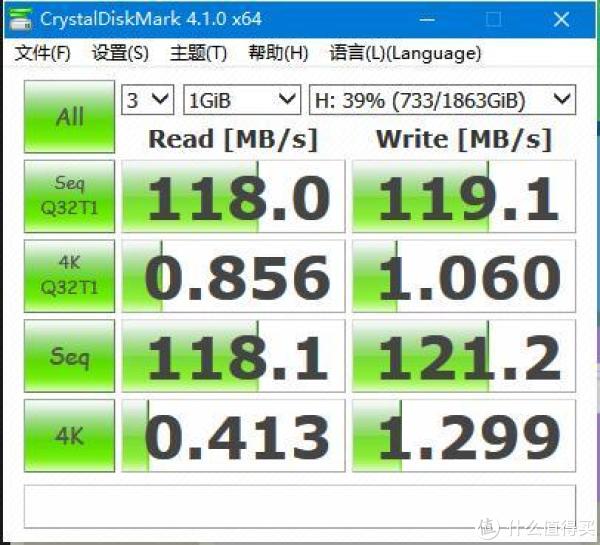

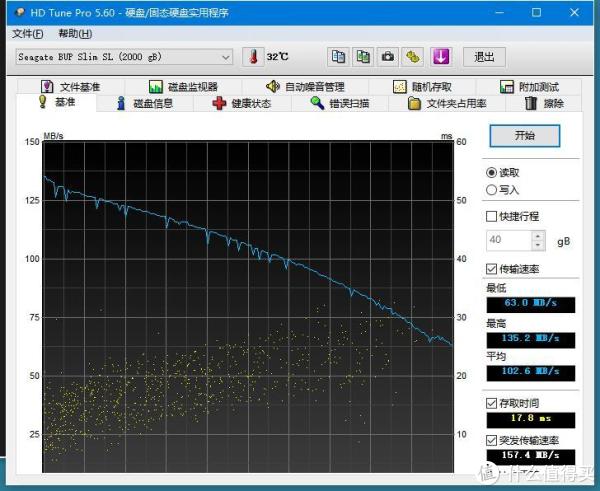

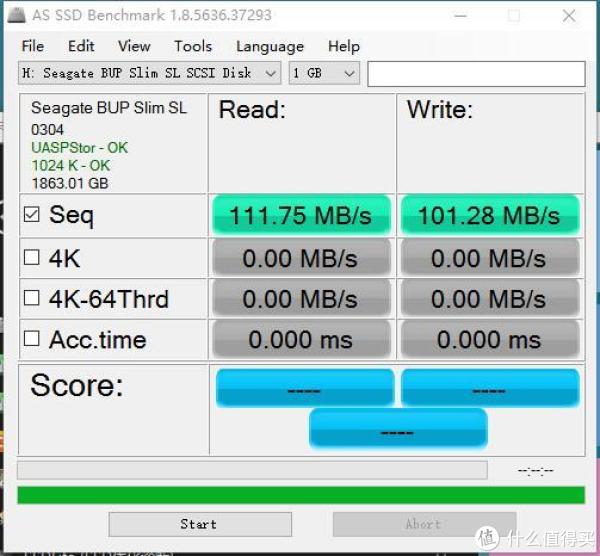

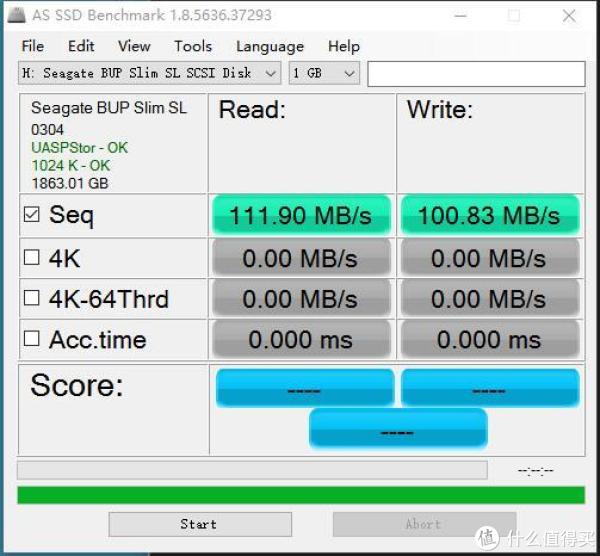

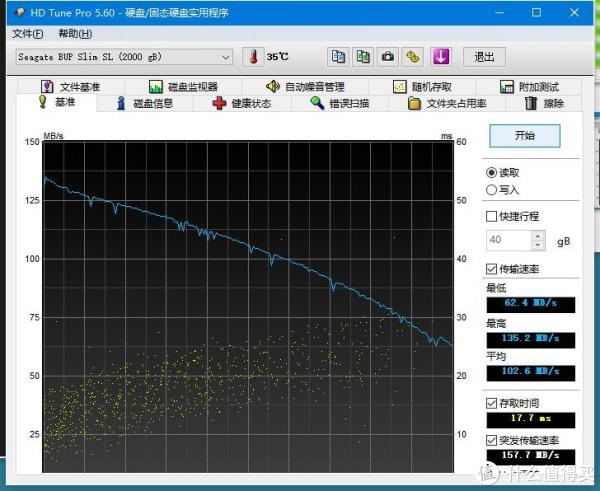

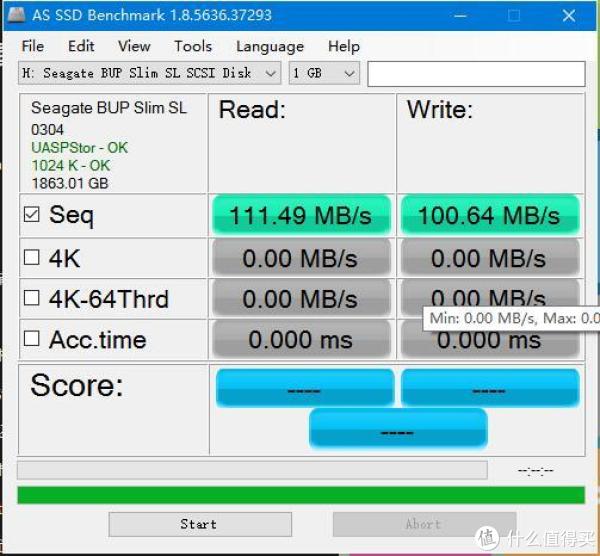

▼移动硬盘，电脑接口

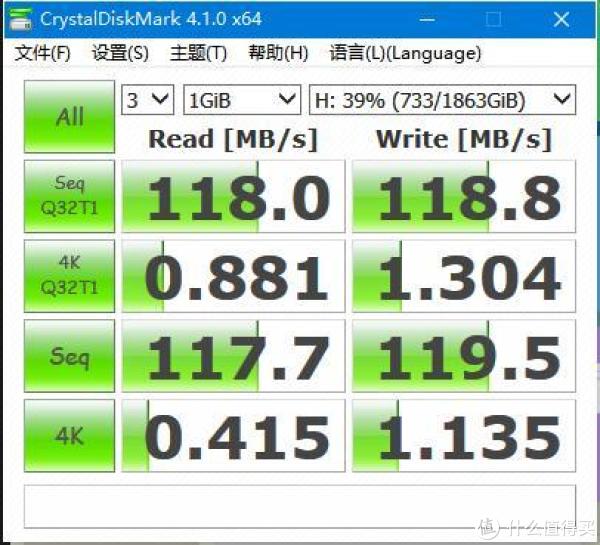

▼奥睿科7口HUB

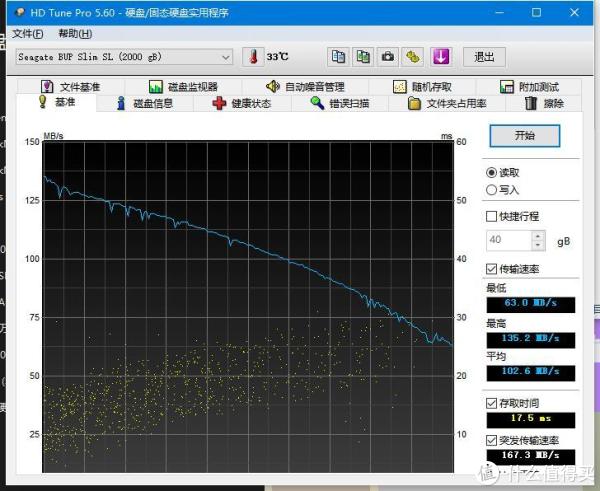

▼奥睿科线夹

▼电脑接口

▼奥睿科7口HUB

▼奥睿科线夹

▼电脑接口

▼奥睿科7口HUB

▼奥睿科线夹

4、充电性能测试

▼测试用USB电压电流表

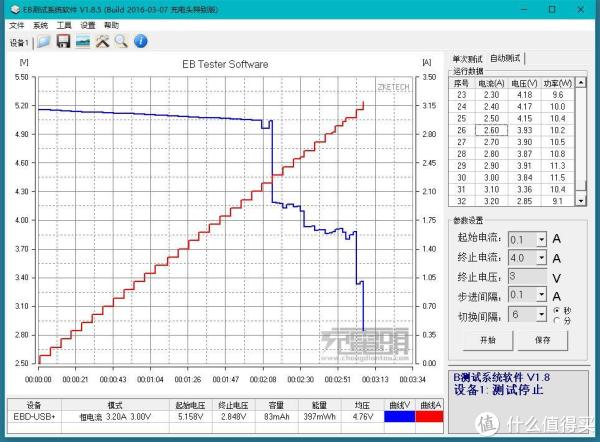

▼单口负载能力不低，大约10W左右，会动态调节电压，完全符合USB3.0标准，没有线补

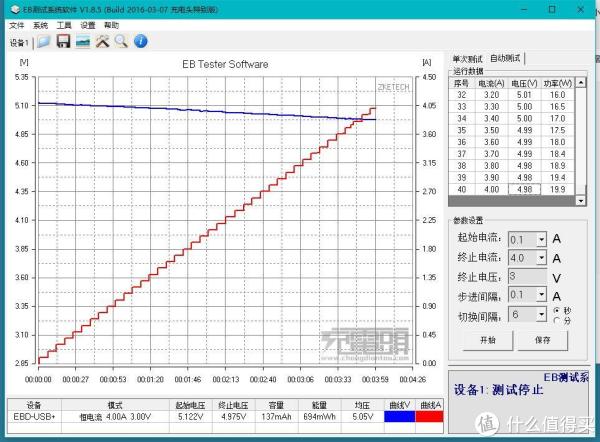

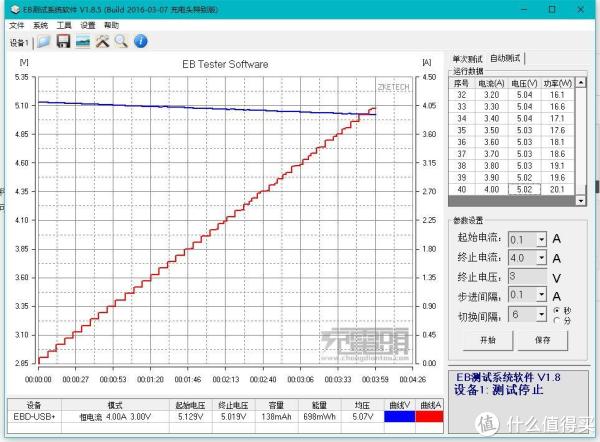

▼奥睿科的这款线夹非常可怕，单口负载高达20W，4A电流负载下电压4.98V，完全可用，同样没有线补，但是功率高的可怕，电源适配器的总功率才30W

▼奥睿科的这款线夹还有一个专门用来供电的USB插口，没有数据传输功能，同样的20W最大功率，简直厉害

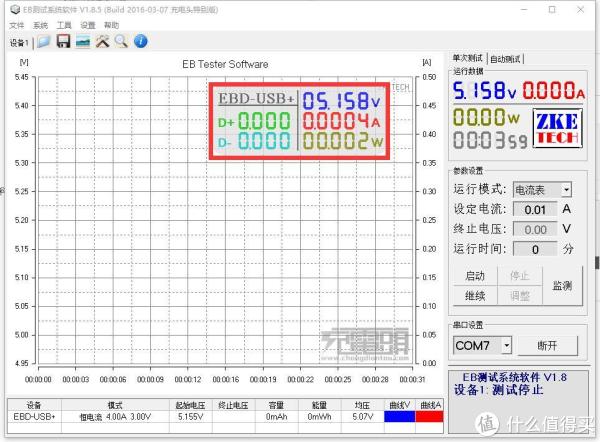

▼插入苹果线，空载电流0.0004A

▼给ipad充电，在不连接电脑的情况下，无法识别，无法充电

▼奥睿科的线夹也是一样，不连接电脑，无法识别，无法充电

▼连接电脑之后也无法识别苹果设备，只是能充电，但是速度很慢

▼奥睿科的充电接口反而貌似能识别，充电速度也不慢，ipad电流很满，电流不是很高

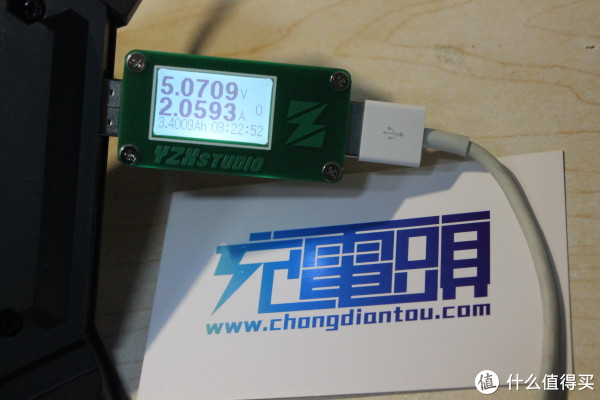

▼之前测试的，充电口给ipad充电，功率能达到10W多，几近满速

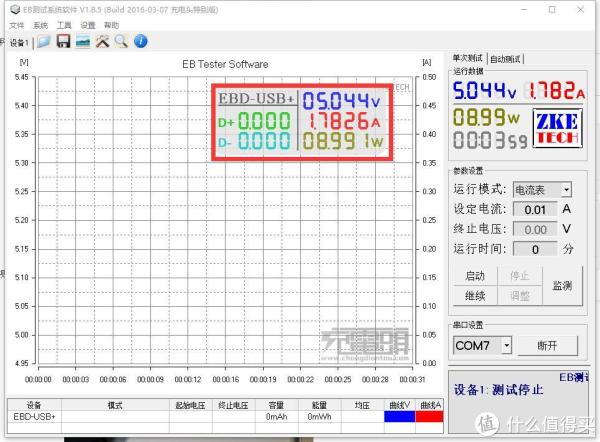

▼7口HUB，给一加3充电，速度很快

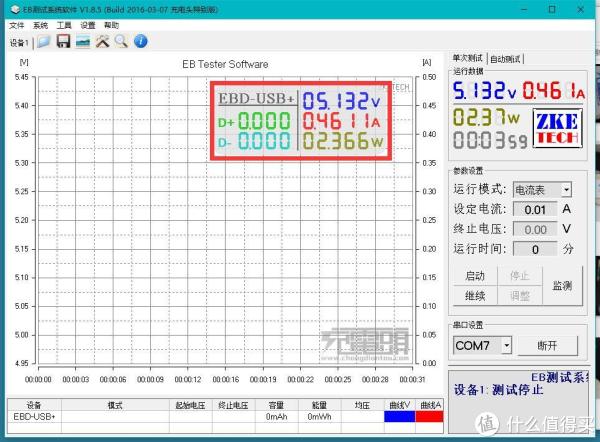

▼7口HUB，给小米10400移动电源充电，这个移动电源的识别和苹果差不多，D+、D-电压都是2.4V左右，同样无法识别，但是可以在0.46A左右充电，好慢好慢的

5、拆解

▼掏出祖传的拆解工具

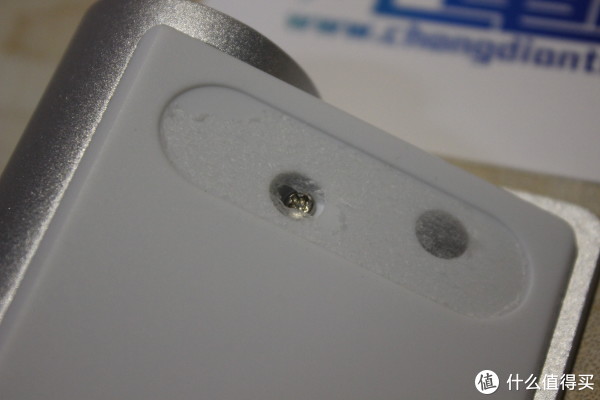

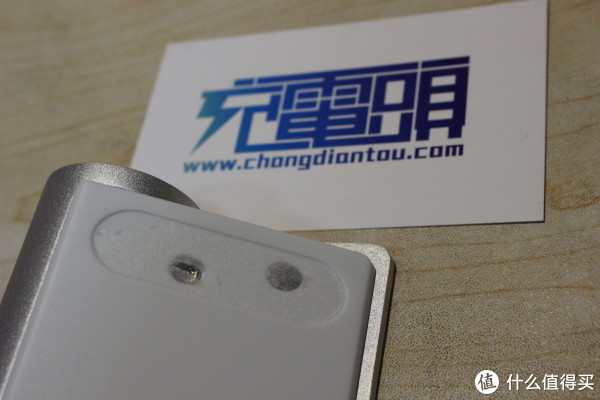

▼底部有两个脚垫，脚垫下面有两颗螺丝

▼螺丝就是普通的十字螺丝，很不错

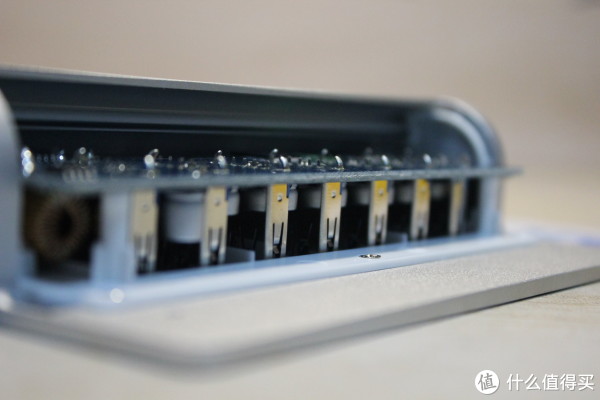

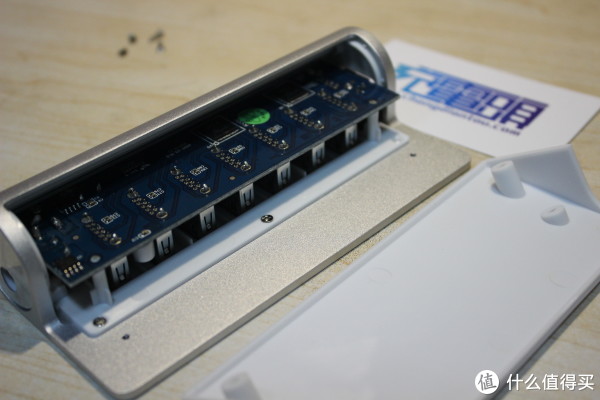

▼拧掉之后就能拆开后面的塑料件了，里面很整齐，看着不错

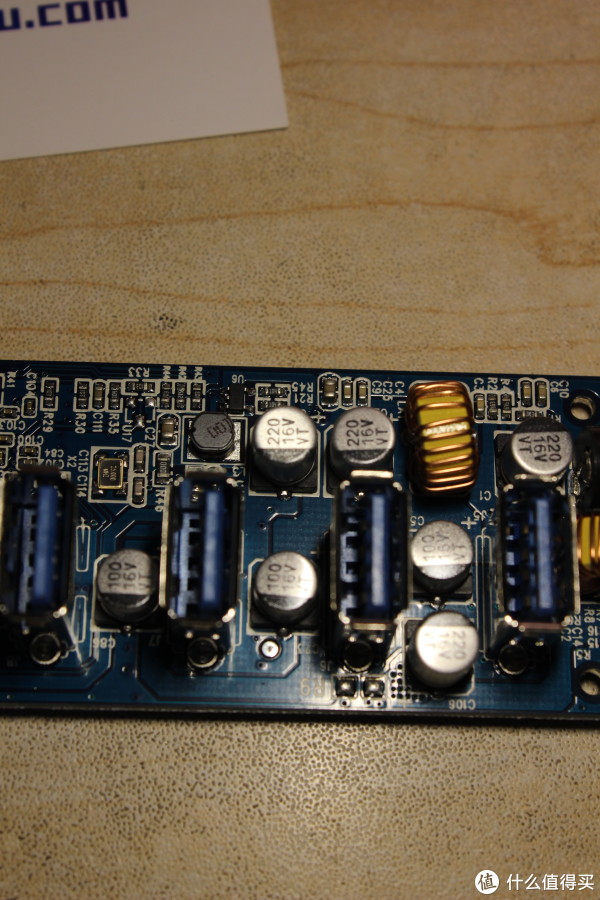

▼看到了很多固态电容，还很整齐

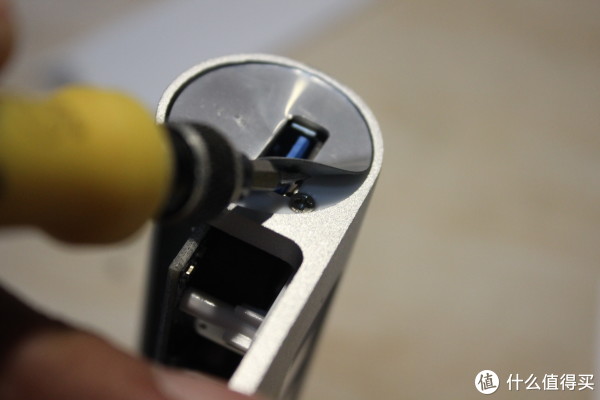

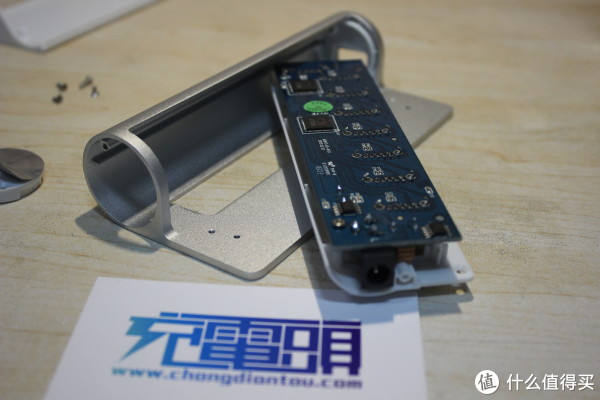

▼想取下pcb板的话，还得在两侧拆掉两颗螺丝，才能拆掉

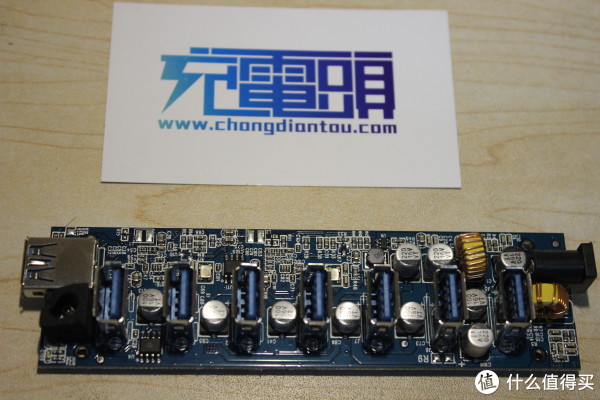

▼成功去下pcb，我们来看看芯片

▼整体做工很不错哦，焊点饱满、规整，用料也不错，每个USB接口的供电都是满的，没有空焊，电容都是固态电容，好久没见过这么良心的HUB了

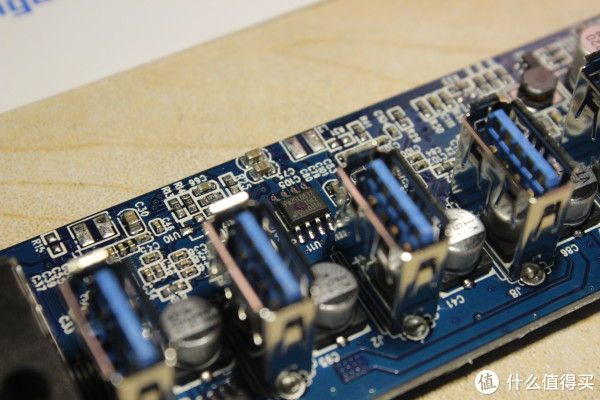

▼近照来一张

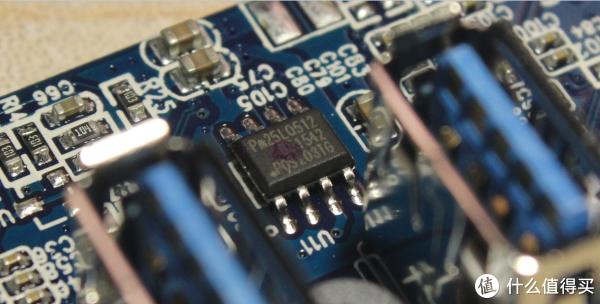

▼pm25l0512，这是一颗flash存储芯片，一般和主控芯片成套使用

▼来张清晰点的

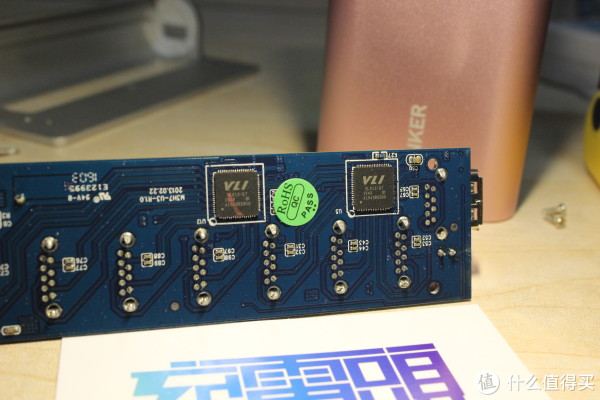

▼pcb背面使用了两颗台湾威盛VIA系列HUB3.0芯片，同事具备直流稳压及数据高速传输的功能，一颗芯片可以提供4个USB3.0接口，这款产品总共7个USB3.0接口，正好使用两颗

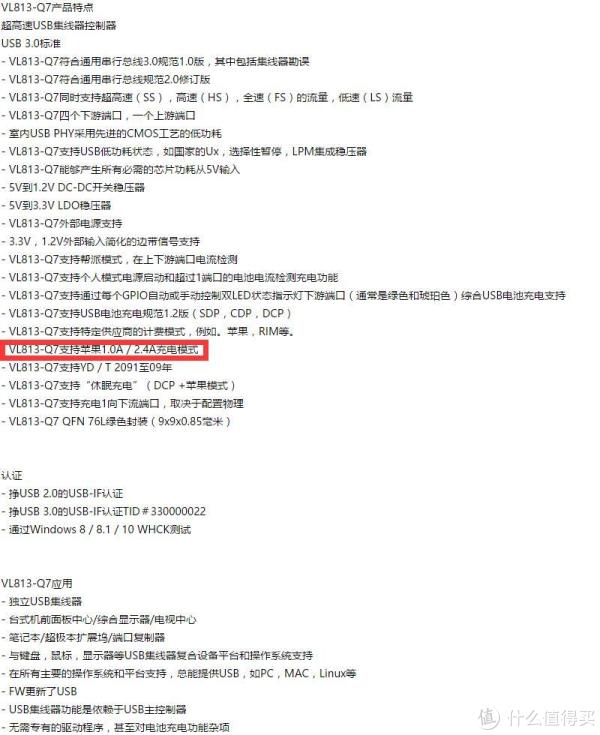

▼看一下大图，这是vl813 q7芯片的资料

▼查阅资料，发现这颗主控芯片支持识别苹果1A/2.4A充电模式，但是实测并不能识别 原因分析不出来，我猜是没有装识别ic

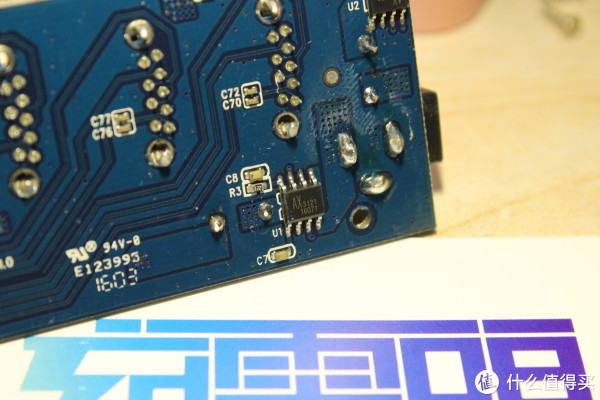

▼下面还有一颗AX3121，电源管理ic

6、总结

1、做工不错，传输性能可以，供电性能达到10W，正常使用没有任何问题，插满移动硬盘也没什么压力
