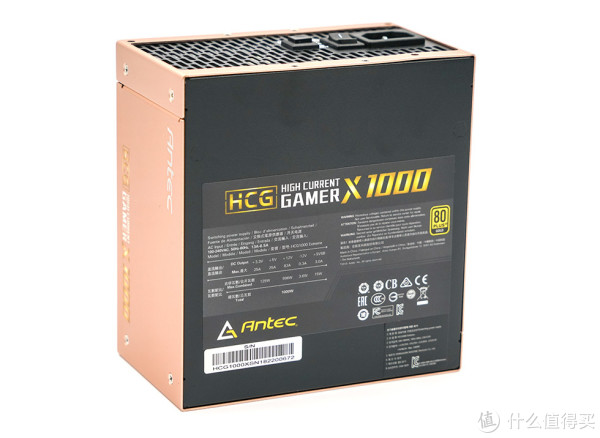

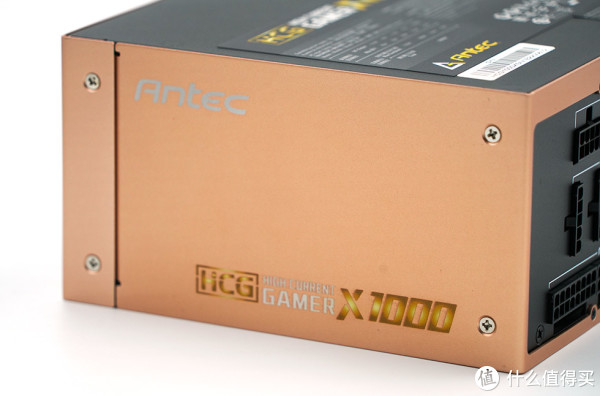

本期的主角就是这款安钛克HCG X1000，有金色点缀的海韵代工的高颜值电源，是目前安钛克80Plus金牌电源中最高端的一款产品了。

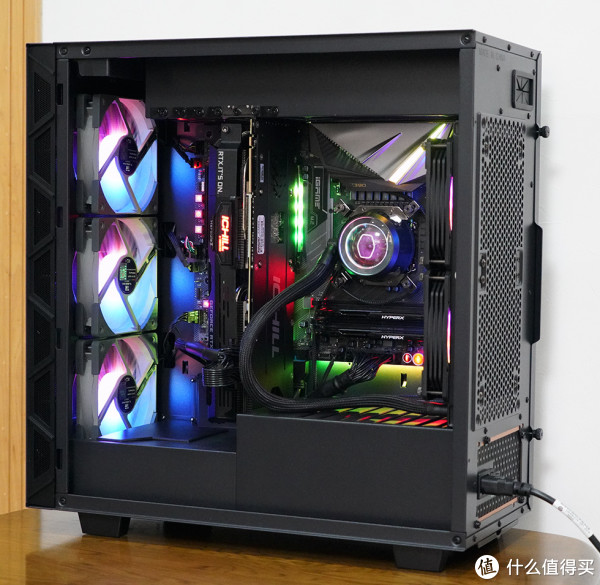

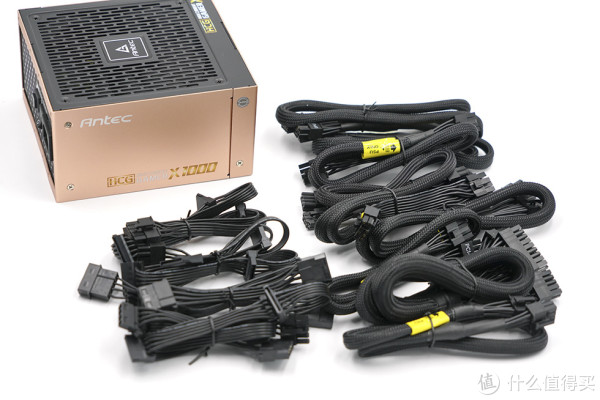

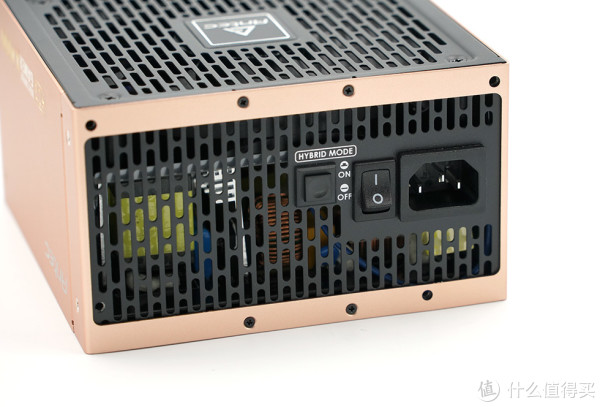

产品也非常有特点，全日系电容，十年换新，1000w的功耗仅有160x150x86mm的尺寸，对电源仓位比较紧凑的小机箱非常友好。HCG X1000采用了海韵FOCUS+方案，而且HCG X1000在+12V的杂讯表现比海韵FOCUS系列更好。电源支持Hybrid模式切换功能，在低负载环境下可以做到完全静音。线材扎实均配有滤波电容。之前在装机文章中也提到过这款电源，这里也就不再过多赘述了。

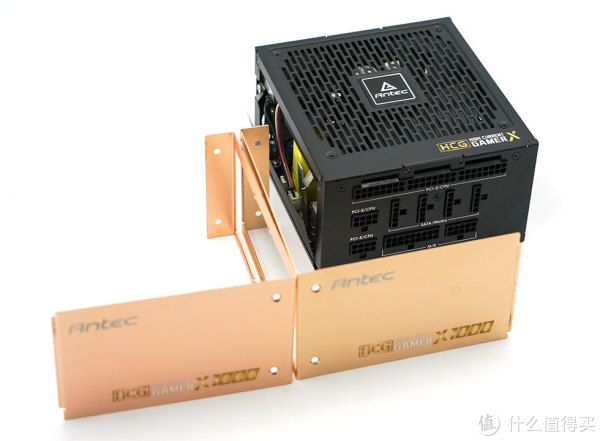

果断进入正题，把这个电源拆了，首先要做的一件事儿就是先要撕掉保修贴纸，撕掉之后也就意味着十年换新的保修政策离你远去了，所以还是非常不建议用户自行拆解电源，像我这样为了好奇心损失十年换新的服务政策，事后冷静下来想一想，其实还是感觉挺亏的…………

电源拆解难度很低，只要是会自行DIY组装电脑的人，拆一只电源那就是毛毛雨。

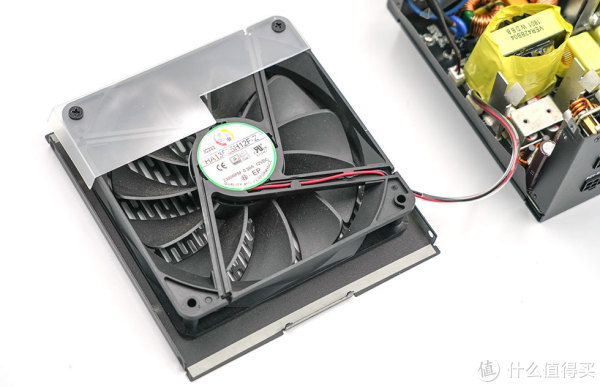

首先看到的就是这只型号为HA13525H12F-Z的风扇，135mm的FDB轴承扇，最高转速为2300转/分钟，静音效果很好。风扇连接线处做了透明橡胶管包裹，细节处理的还不错。

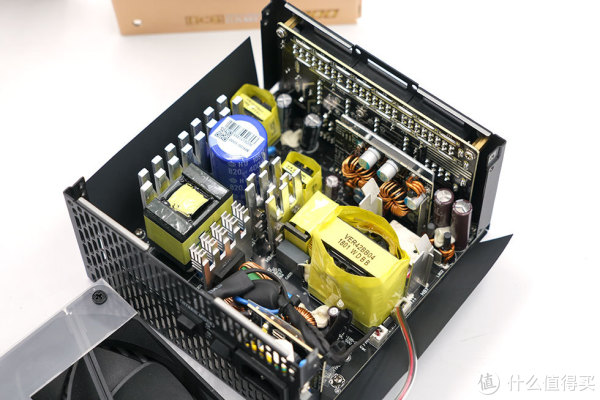

然后就是整体方案，之前介绍过，X1000是由海韵代工，Focus+方案，采用了主动式PFC 、全桥LLC 、DC2DC的设计，这套设计方案在主流80Plus金牌高端电源上还算是常见。

主动PFC电路在这里，主电容为一颗820μF 400V的日立电容，耐受温度105℃，并且周围配备了大量的铝制散热片，电感上印着海韵的LOGO，再次证实海韵代工。另外就是电容处都有胶水进行了加固处理。

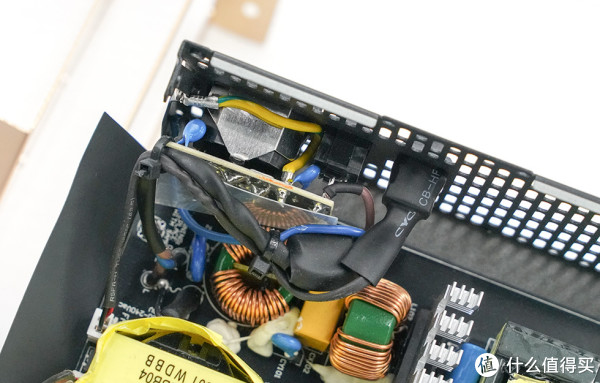

电源的输入电路部分，内部线材使用了大量的绝缘橡胶，并通过理线扎带整理、固定，做工还算扎实。

饱满的焊点，以及+5V SB电路，这里还能隐约的看到加在两层板子中间的一块大散热片。

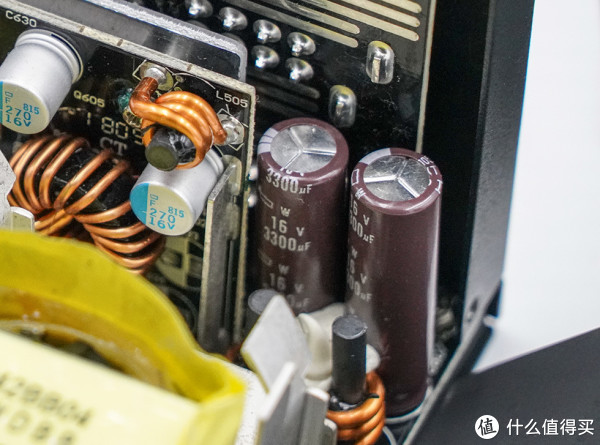

输出端的两颗日系滤波电容，3300μF 16V。

为用电大户+12V电路输出保驾护航的变压器，型号为VER42BB04。

【总结】

半载状态下可以达到约92%的高转化率，海韵代工，内部做工扎实，十年换新的保修政策，足以支撑用户升级2-3次主机。高达1000W的功率，即便是高端平台、双卡主机也能轻松驾驭。另外就是高颜值的金色磨砂外壳，以及精致的小尺寸，各种电源外露或者电源仓紧凑的机箱都能轻松应对。虽然HCG X1000售价高达1399元，但是作为目前安钛克80Plus金牌电源中的最高端型号之一，综合表现都很优异，加之长久的保修、换新政策，我认为它是值得入手的一款电源。

最后，自行拆卸电源会影响保修政策，一定要管住自己的好奇欲和双手呀！全文完，感谢收看。
