这款显卡是影驰和OMG战队合约期满后，和WE战队签约的一款显卡，所以我们可以在包装盒上看到有WE战队的队标。另外，整个包装的风格都是影驰一贯斗篷超频大师作为封面，总体来说从外包装一看就可以知道他是影驰出品的名人堂系列。

在褪去外壳后我们就可以看到这次的内部盒子，整个盒子采用了纯白配色，加上灰色的HOF LOGO，第一反应：这是一张HOF显卡。

而这次外包装的打开方式也十分独特，采用了对开门的方式，相比传统纸盒这样的方式显得逼格十足，不过实话实说华丽并不影响其性能，我们更多的需要关注的是它的内在。

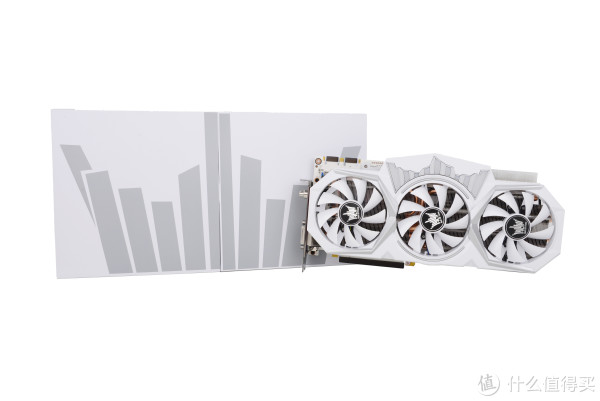

开箱后我们可以看到显卡是一贯的白色PCB加上白色的三风扇散热器，值得一提的是影驰最近几年的散热器中只有GTX 780/780 Ti HOF和GTX 980 Ti HOF GOC采用了双风扇散热器外，其余顶级旗舰一律都是采用三风扇散热。PS：其实我是在吐槽GTX 780 HOF没有三风扇。

从显卡的整体照片就可以看到，GTX 1080 Ti采用的散热器和GTX 10系列名人堂显卡如出一辙的风格，但是在中间部分较为突出，原本这是信仰灯的位置，但是影驰这次加入了新的元素，下面我们将会对此进行简单的介绍。

显卡背面是一块大大的背板，这块背板能有效帮助PCB散热，不过更多的效果是增加逼格，如果你的机箱没有侧透的话请当我没说这句话。

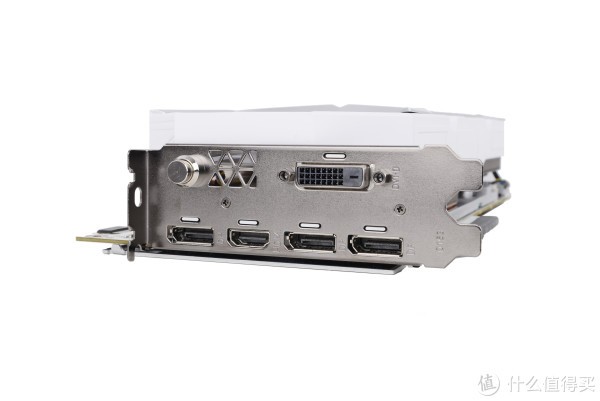

在显卡接口方面，GTX 1080 Ti HOF已经保留了公版所拥有的3DP+1HDMI的配置，并且还加入了DVI（这明显是公版缩了水！虽然没什么卵用），并且在每个接口的上班都带有LED等，方面了接线。

在看到供电接口的时候略略有点蒙蔽，3个8PIN的外接供电，加上PCI-E插槽的75W，一共可以负载525W。要知道才用3个8PIN供电的显卡少之又少，我能叫得出名字的或许只有Pro Duo、GTX 980 Ti GOC，其他有的可能忘了。

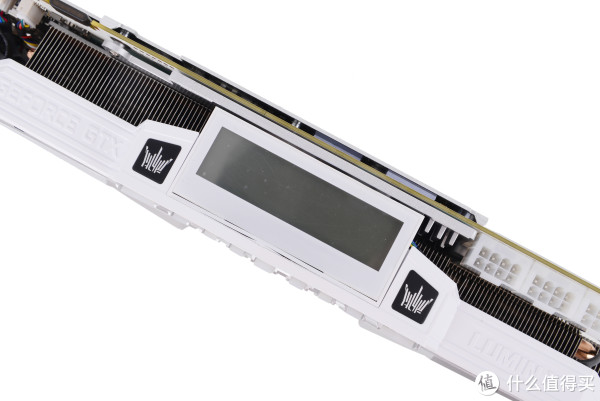

在刚才说到散热器顶部原来是信仰灯的位置，影驰给它加入了一款LED现实屏，虽然不是彩屏但也略显逼格，这款屏幕可以显示显卡的核心频率、显存频率、驱动版本和自定义内容等，可玩性还是蛮高的。

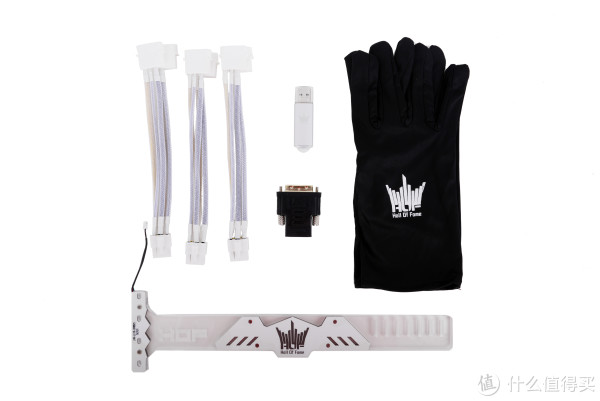

而在配件方面，这次赠送的东西不是一般的多，有3条大D口转8PIN供电线、名人堂手套一对、HDMI转DVI转接器和一款LED信仰灯板，不过为什么没了支架啊！？

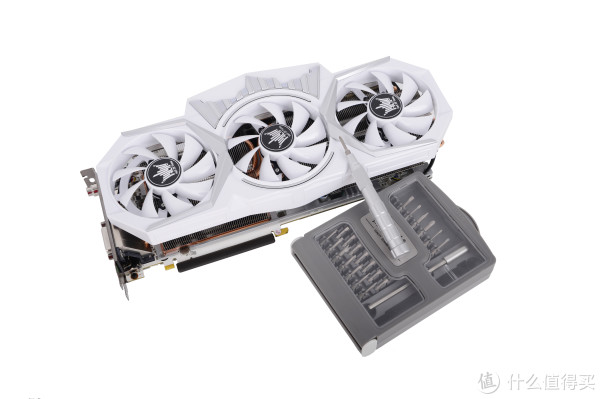

下面我们将对显卡进行一轮拆解！PS：南旗的螺丝刀套装是真的好用

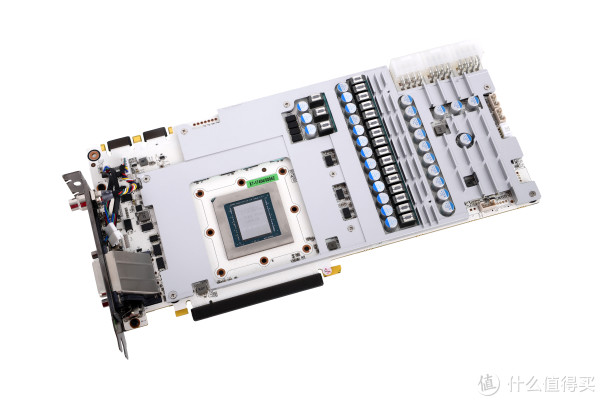

首先把散热器和显卡PCB分离，可以看到那夸张的供电，数都数不来的电容和电感！

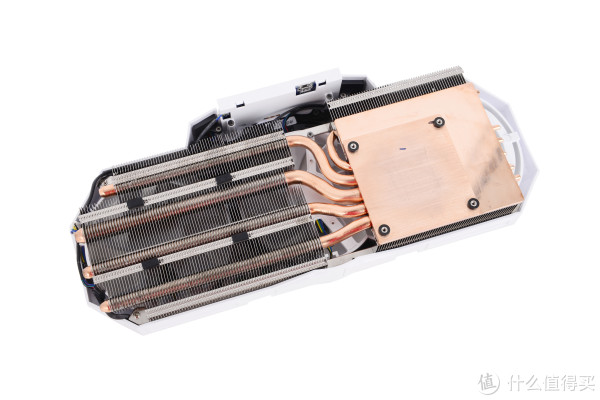

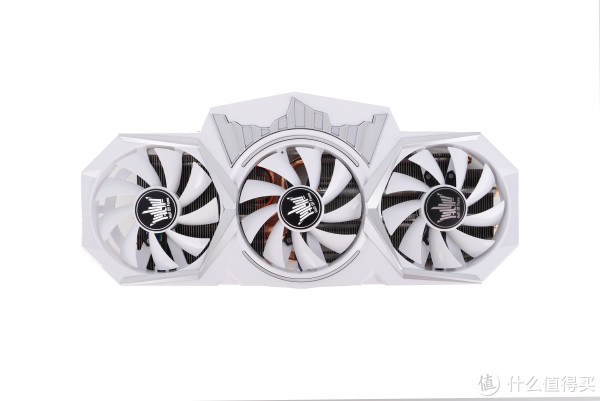

散热器是影驰全新的TrimaX X散热器，全新的设计在造型上确实与以往不同，并且这次加入了风扇在低温停转的功能，对比GTX 1080、1070、1060 HOF是一种进步。

散热的三个风扇，全部都是9CM的风扇，来自台湾Apistek公司，风扇电力参数为12V/0.35A，这足以说明这款风扇的转速上限非常的高。

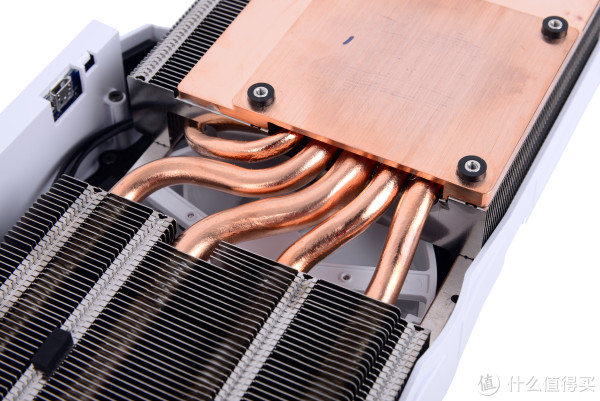

散热器的底座一块超大的铜底，面积是相当的巨大，不过对于我个人而言我更喜欢均热板，但是由于14nm打造的Pascal架构的能耗比大幅度提升，发热量大幅度降低，对于散热器的性能要求并没有如此苛刻。

散热器的热管采用了4根8mm+1根6mm的配置，从散热想能上来说是无可挑剔，如果有只能说它没有镀镍，时间久了会氧化。
