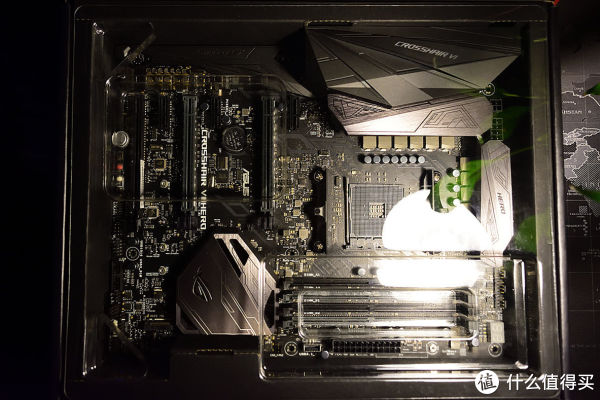

再开始测试之前，我们先来开箱ROG CROSSHAIR VI HERO，接下来我就把CROSSHAIR VI HERO简称为C6H了，反正市面上也是这么叫。熟悉ROG产品线的朋友们一定会觉得这块板子是曾相识。的确，C6H与ROG M9H非常相似，无论版面的布局、规格、花纹还是南桥散热片等，这应该算一种家族化的设计，但仔细观察会发现C6H的供电散热片是平面的，而M9H的散热片是镂空的◢

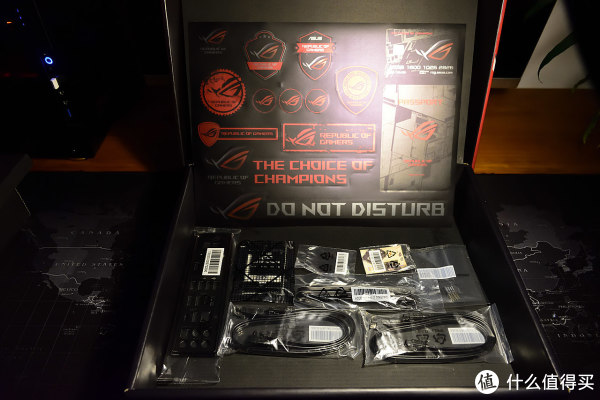

作为一款定位高端的X370主板，除开主板本体配件必须丰富，SLI桥、SATA线、贴纸、LOGO标等等必须应有尽有，但稍微遗憾一点，要是再能送点带有ROG LOGO的绑带，就更好了◢

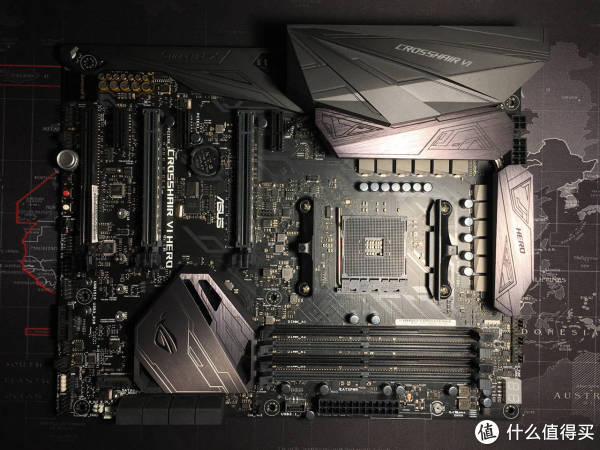

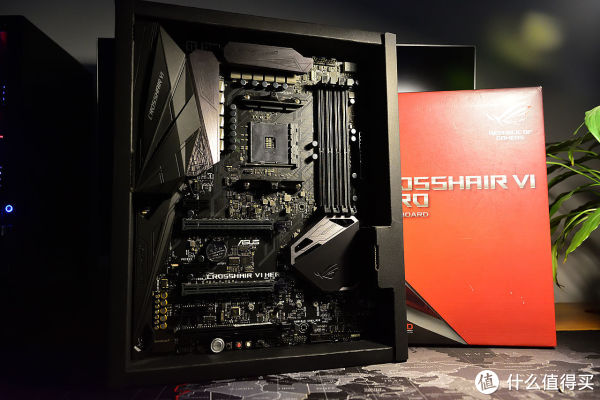

C6H是标准的ATX主板，因此一个中塔以上大小的机箱必不可少◢

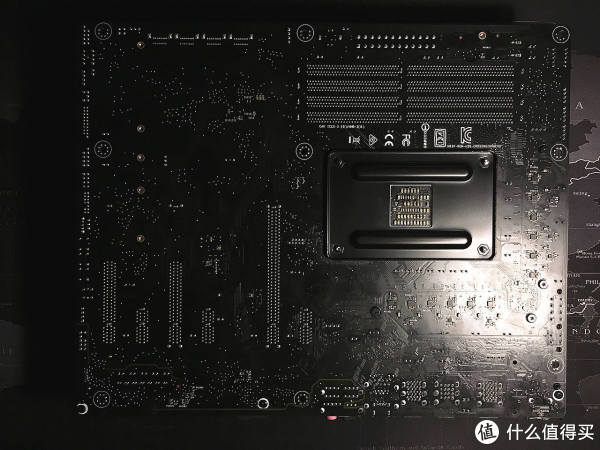

看完整个版面板型，下面来看看细节◢

现在高端版流行两个东西，一个是“铠甲”一个是LED灯效，更有甚者居然还给主板配备了一个背板……不过话说回来，几年前显卡也没有背板，现在的显卡从高端到低端，背板几乎成为了标配。

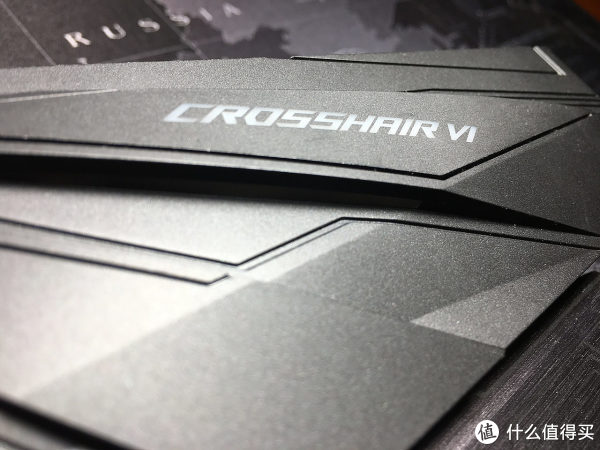

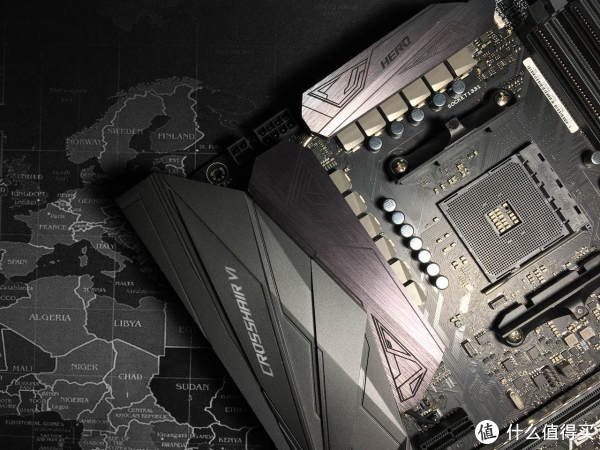

下图就是C6H在主板接口区的“铠甲”以及“CROSSHAIR VI”的LED灯效LOGO◢

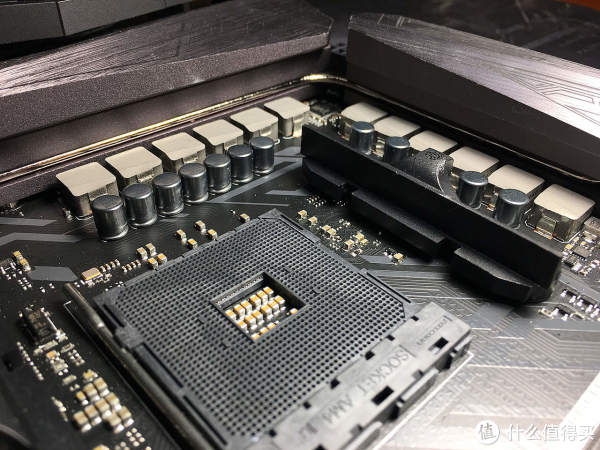

C6H采用12相供电，因为没有视频输出口，我个人估计是不是就不用考虑APU中的GPU供电，所以12相供电全部供CPU使用。在实际的超频使用中，即使是4.0GHz烤机，用手摸这些电感、电容，温度不高并不会有烫手的感觉◢

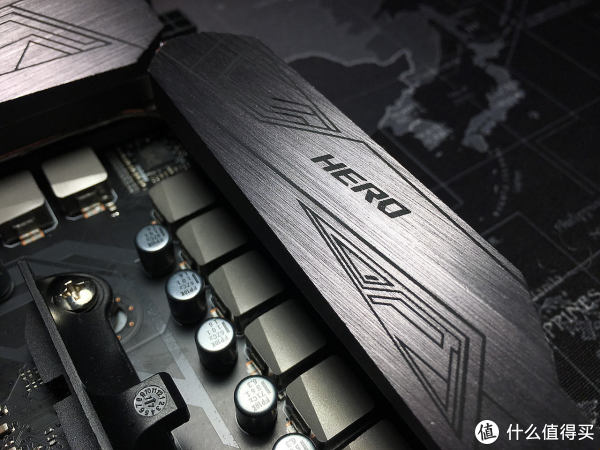

供电部分的散热片不仅是不规则形状的，金属拉丝工艺的表面上也有多边形花纹◢

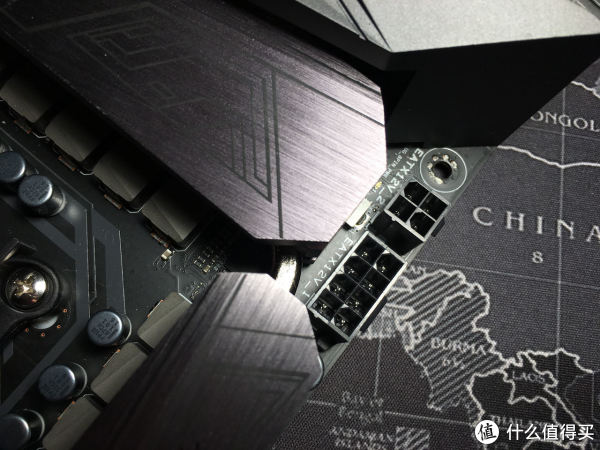

C6H CPU供电插口使用的8+4PIN的设计，其实单8PIN也可以用，只是主板的部分功能（主要是超频），需要用户另外接了4PIN供电口才能正常使用。拥有模组电源的朋友有极限超频需求的玩家，可以考虑去另外定制一个8PIN的CPU供电模组线。我自己使用的是海盗船的RM850i，不过我没有去定制线材，而是买了一根原配的CPU模组线◢

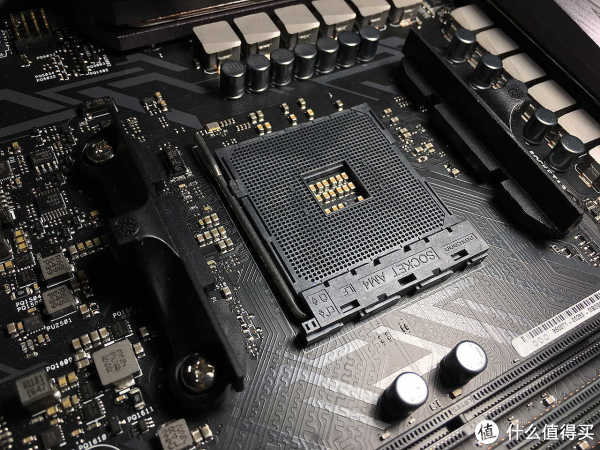

现在有很多散热器还是无法支持AM4扣具，不过 C6H 可以兼容绝大部分的支持AM扣具的散热器，也就是说如果散热器自带了AM3 的扣具，可以把主板上的扣具拆除后正常安装◢

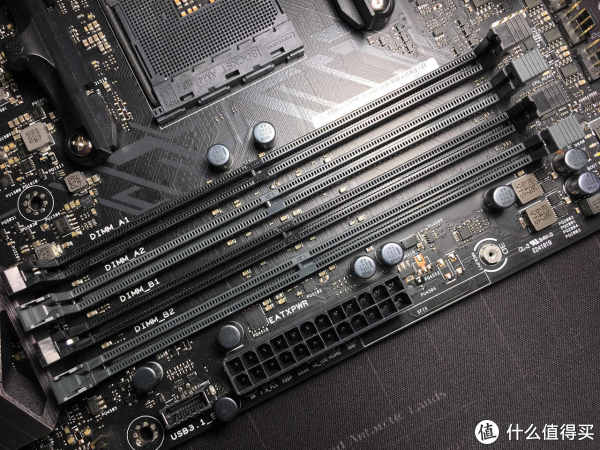

在RYZEN发布的初期，很多主板爆了无法使用4根内存的BUG，在经过一段时间的BIOS更新后，很多主板都以及支持，但不得不说的是，C6H是最早的一批支持4根内存的X370主板，而且如果选择C6H支持列表中的内存信号，是可以上高频率的◢

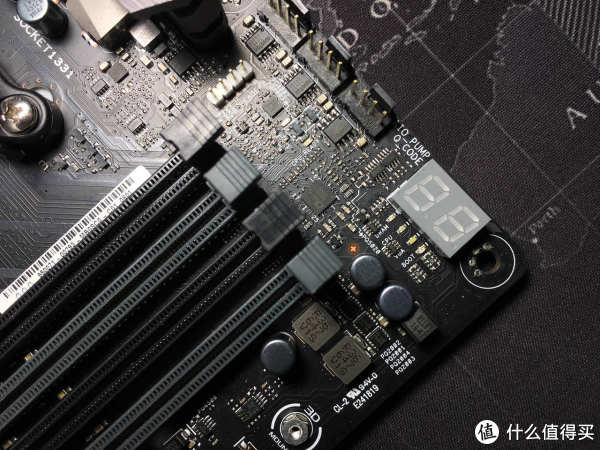

在内存插槽的上方，有一个LED的显示单元，这个显示单元主要用来显示主板运行的状态代码，其最大的作用就是在有故障等情况下迅速通过这个小屏幕获取信息判断故障。在频率下面有4个LED灯，从左至右分别是内存、CPU、显卡、“启动”，通过这个可以得知电脑启动时所进行的步骤，如果右问题可以迅速知道自检卡在了什么位置◢

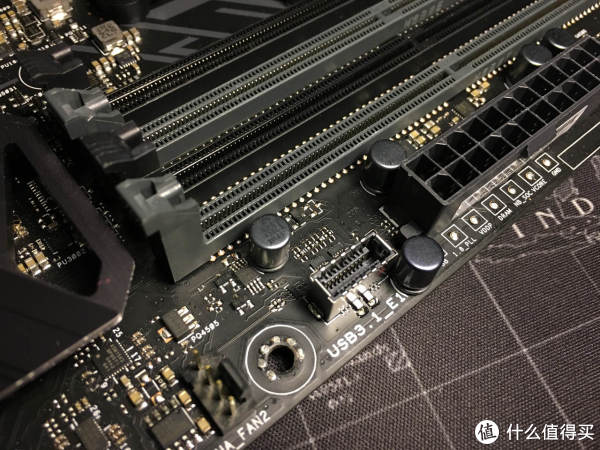

前置USB3.1（或TYPEC）扩展接口◢

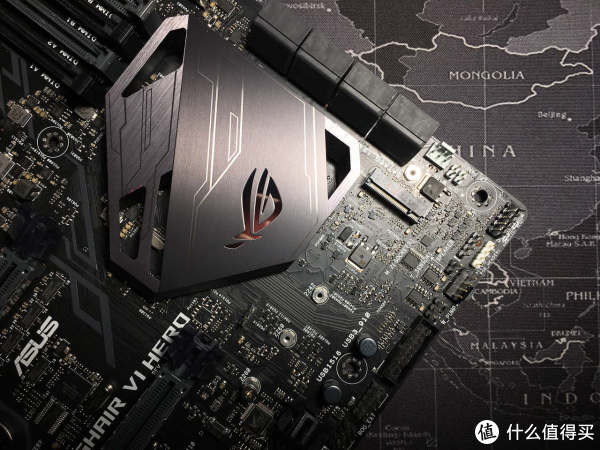

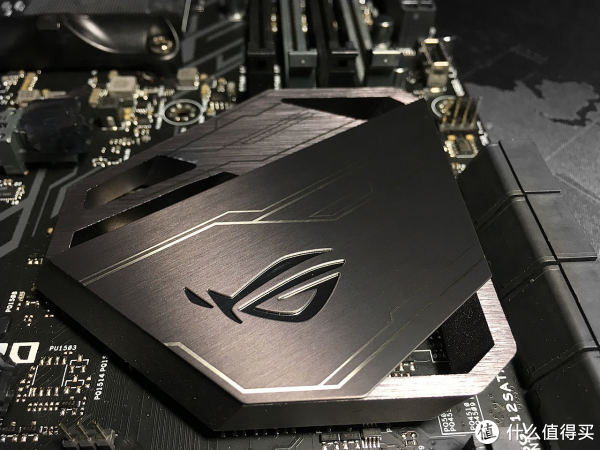

“南桥”散热片的造型与整体风格一致，也是金属拉丝。与之前我用的ROG STRIX Z270F GAMING不一样，这次这个ROG LOGO及整个散热片是右RGB光效的◢

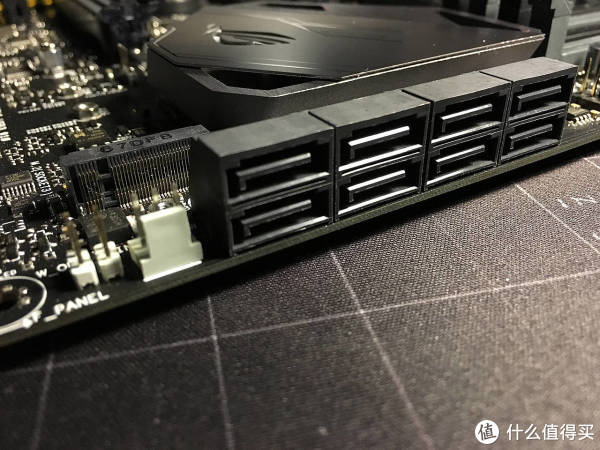

C6H提供的8个SATA口◢

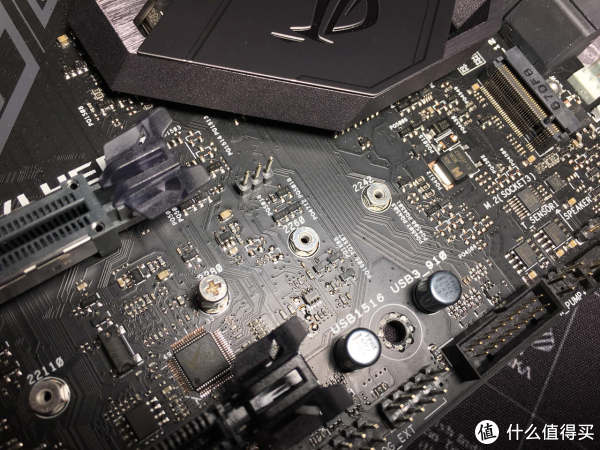

M.2 接口还是只有一个，支持最长110mm 的nvme SSD，用来做系统盘没毛病，不过需要吐槽一下，一个槽真的少了啊……◢

除开风扇，C6H有单独的水泵接口与支持AURA SYNC灯效的4PIN RGB的LED灯条◢

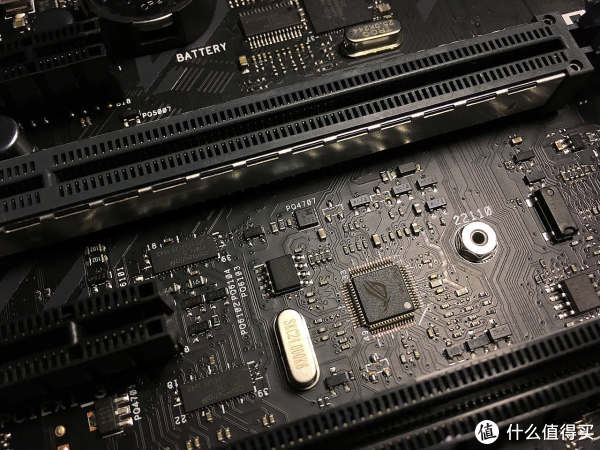

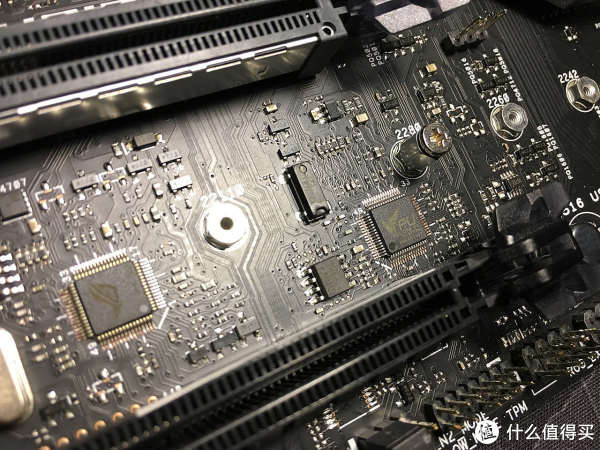

带LOGO的那个芯片什么◢

TPU芯片◢

6个PCIe插槽，从主板上看来分别是X16*1
