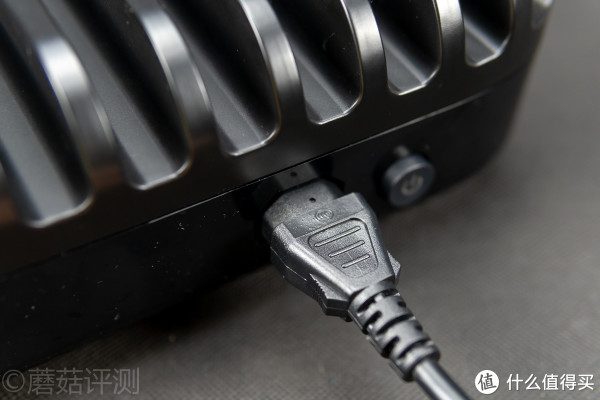

▼插上电源线,噢,不,电饭煲线

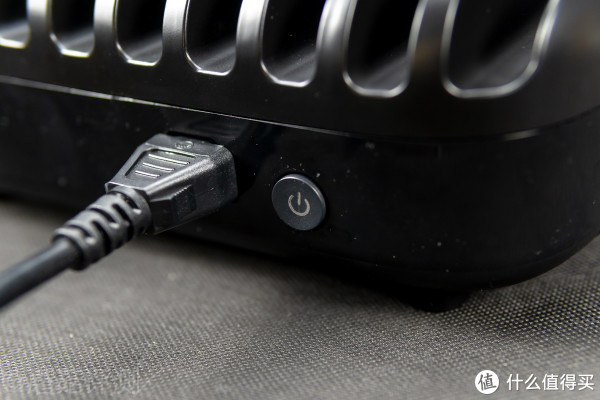

▼按下旁边的开关
▼然后前面的指示灯就亮了,亮蓝色的灯。居然莫名其妙的有了些仪式感……

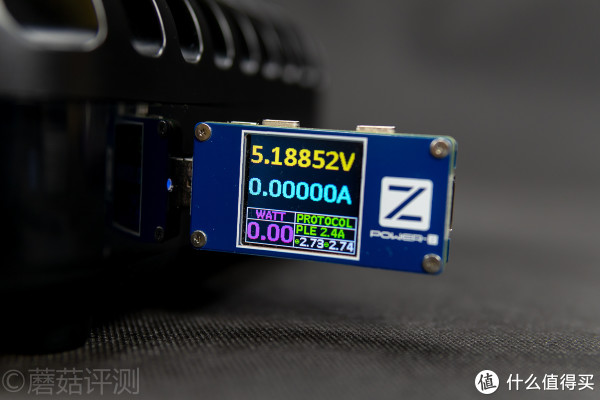

▼USB空载电压5.18852V

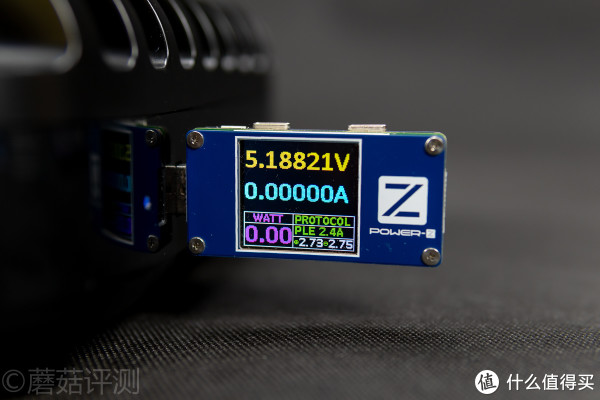

▼其他几个口都和这个口的电压差不多

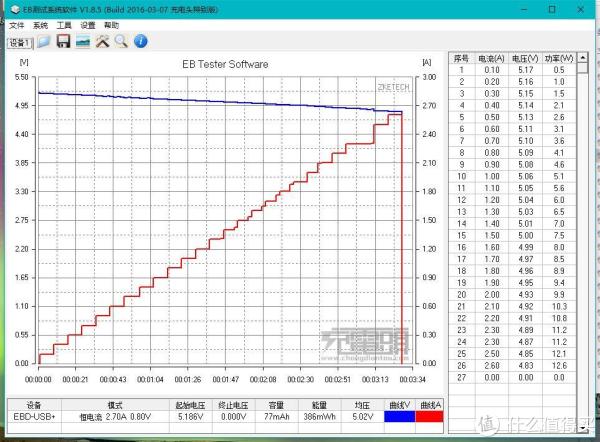

▼随便找一个口做步进电流测试,最大输出4.83V 2.6A 12.6W
▼给小米6充电,不支持快充,电流在1.5A左右

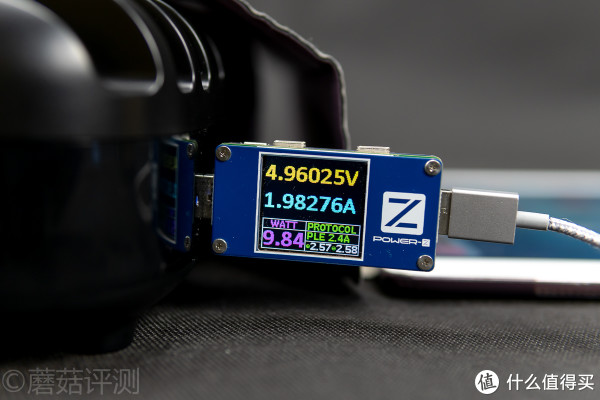

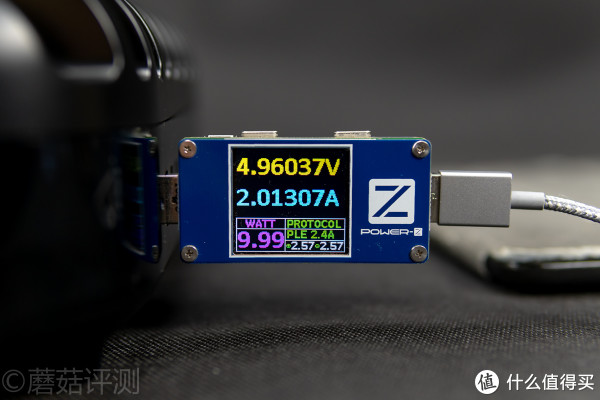

▼给ipad air2充电,支持苹果2.4A充电模式,电流轻松来到2A左右,ipad air2的电量较满,电流没有上到2.3A
▼给ipad mini2充电,2A以上也没问题,记得ipad mini2的最大充电电流也就2A

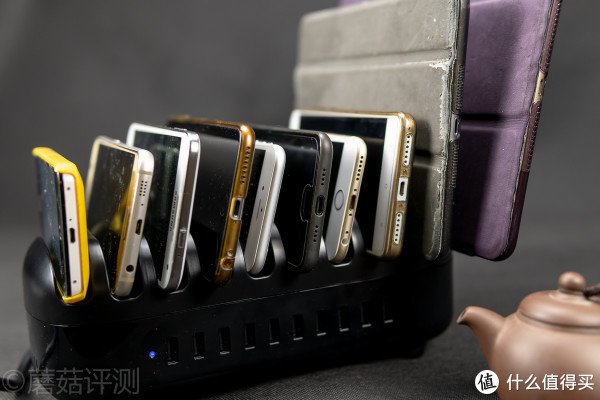

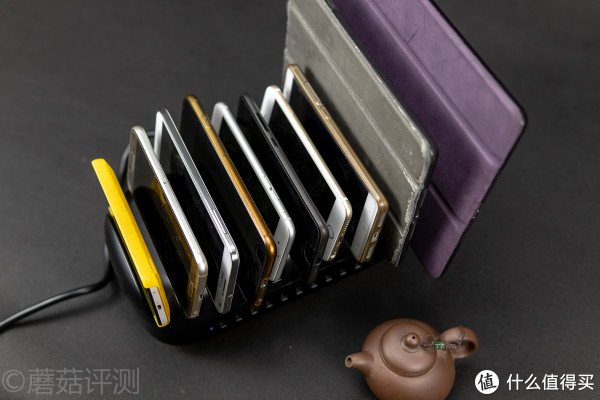

▼将手头所有的设备都找到放上去,能用的、不能用的手机都放上去,才刚刚好放满
▼如果配合短线,真的可以给所有的设备同时充电,这个就很厉害了
拆解

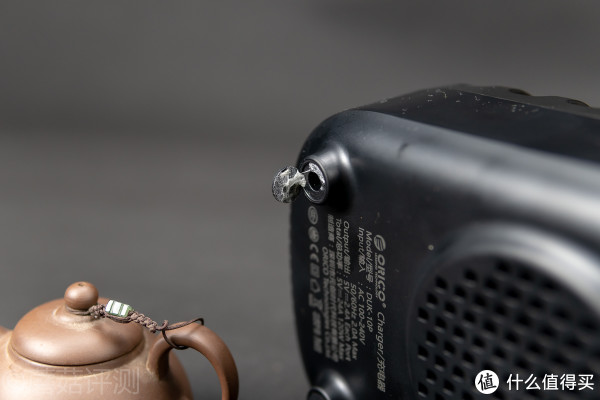

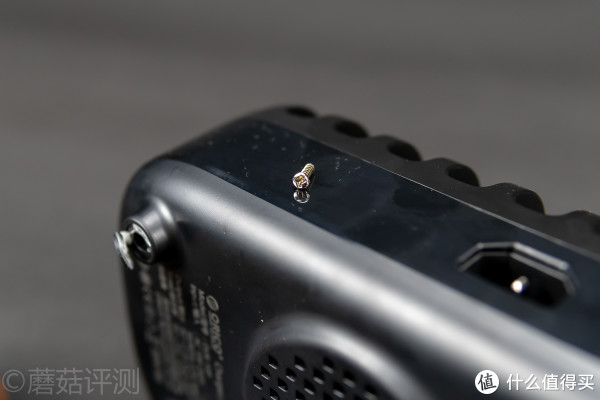

▼四个脚垫下面都隐藏着固定螺丝
▼又是Y型,奥睿科专用螺丝?

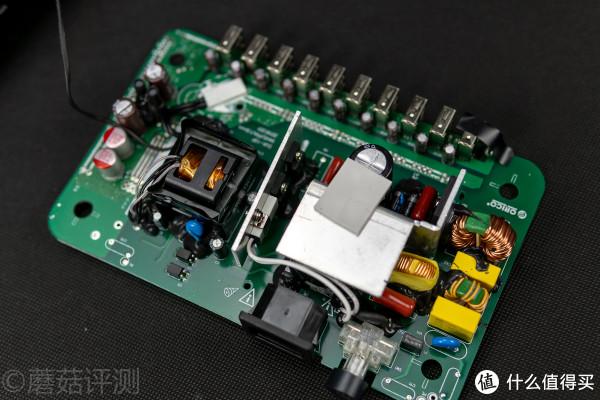

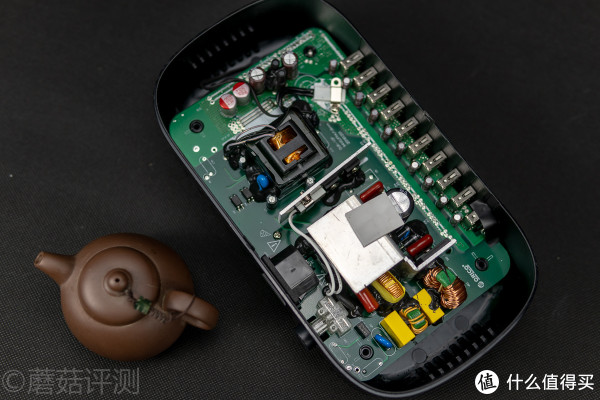

▼第一眼看到电源内部,整体给人的感觉还是很不错的,整齐的电容、硕大的铝制被动散热片、各种传感器
▼板子的一个角落印着奥睿科的LOGO

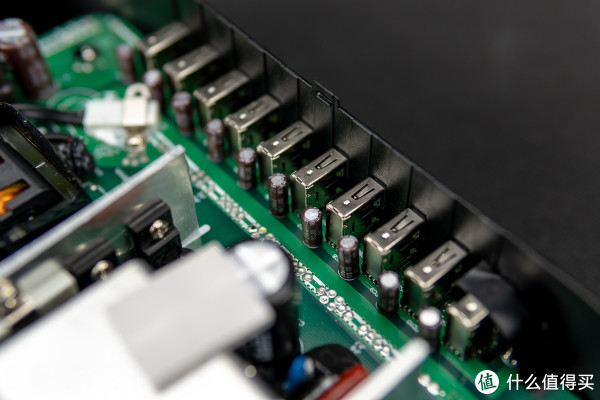

▼USB接口旁边是一排电解电容
▼这个白色的部分应该是温度传感器,所有USB接口的供电应该就是从温度传感器下部通过,电流最大的部分
▼铝制被动散热片上也有温度传感器
▼关键的一些元件都使用黑胶固定,防止接触不良、松动的情况出现
▼多处都有黑胶出现,二极管、电感、电容都有

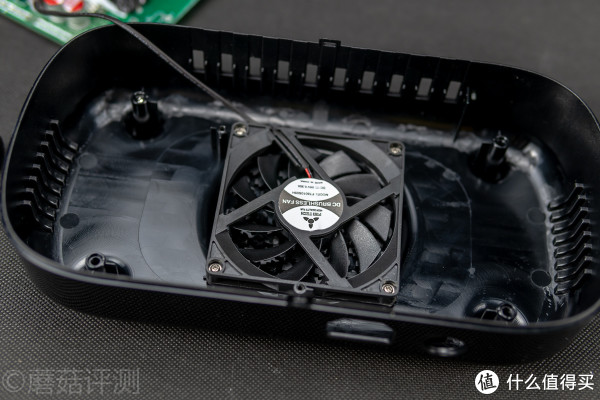

▼底部是一个散热风扇

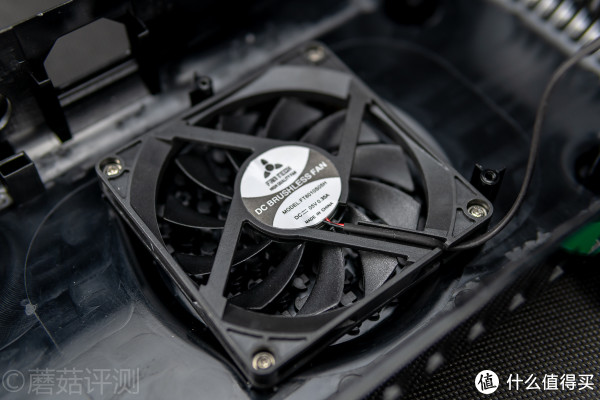

▼输入5V 0.35A,扇叶比较密,风扇较薄,保证静音的同时,可以输出大风量
▼将整块板子拿出来,我们来仔细看看用料和细节,正面大体就是这样

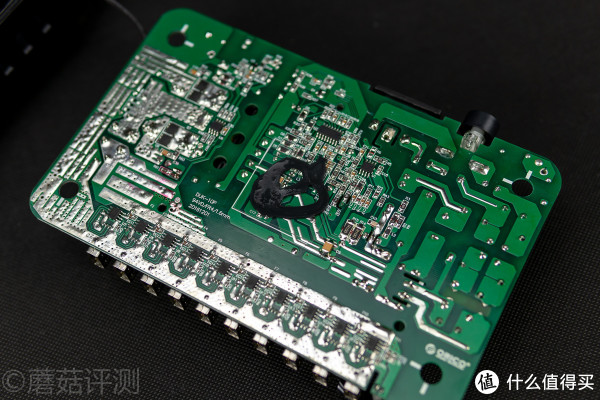

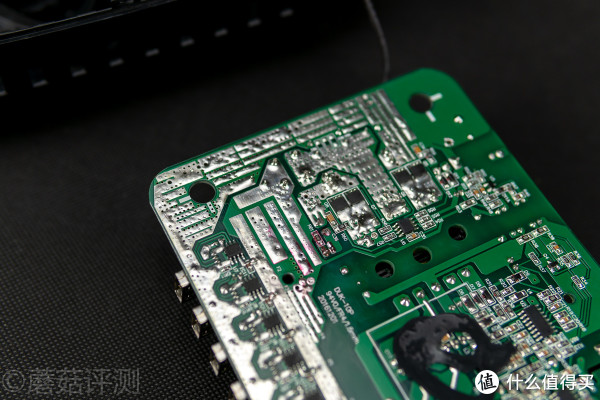

▼翻过来看背面,大面积的覆锡,有那么一瞬间,我似乎感觉锡是不是不值钱……USB接口和低压侧的部分,全部
都是覆锡,在高压侧的一些过大电流的地方,也有覆锡,一般覆锡都是为了辅助散热和降低电阻
▼近距离看看覆锡的细节
▼高压侧的一些过大电流的部分也进行了覆锡,虽然下面的布铜就已经很粗了

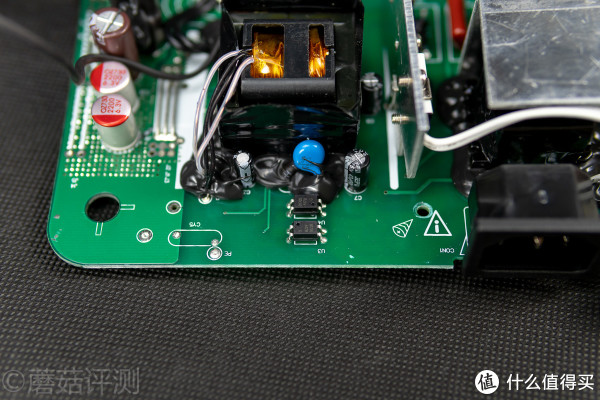

▼电源的EMI部分,元器件很多
▼首先是开关后面的NTC,这个元器件丝印NTC 5D-13,意思是,这是一颗作抑制浪涌电流用的热敏电阻器,5表示其在25℃的时候标称阻值为5Ω,D-13表示其直径为13mm
▼旁边黑色的立方体是一个保险丝,额定电流3A

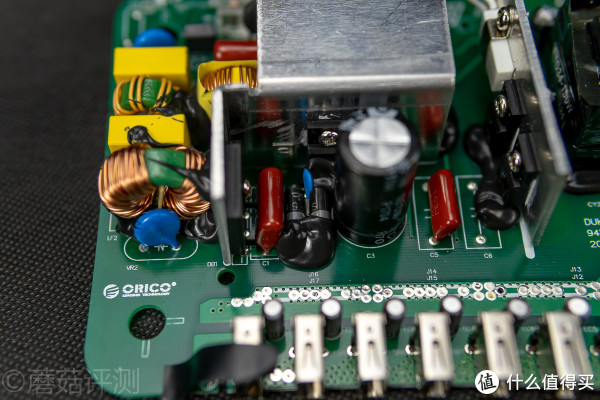

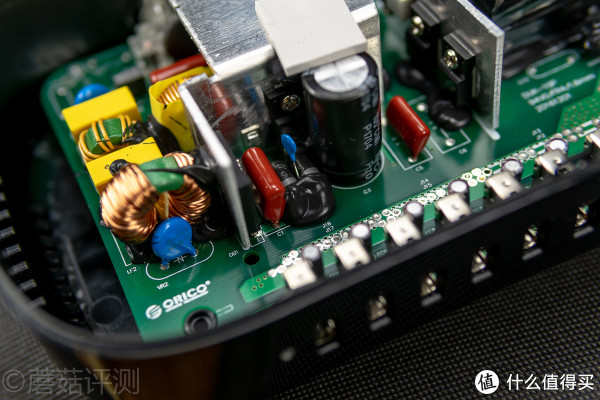

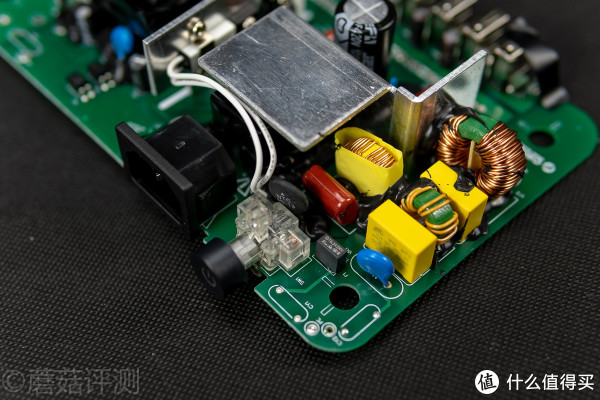

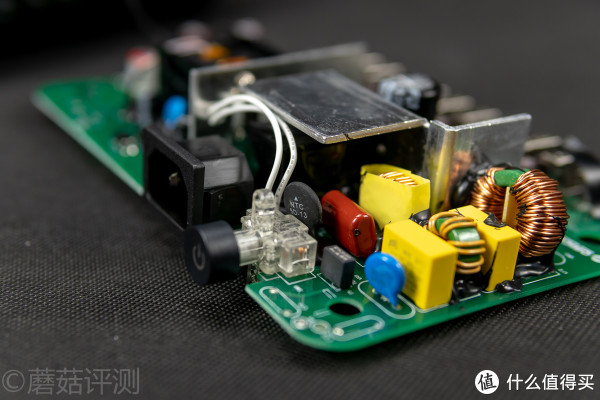

▼后面是EMI部分,蓝色的是Y电容,黄色的是X电容,一般在电源的EMI部分成对出现,抑制差模干扰和共模干
扰。后面还有共模电感,用于滤波

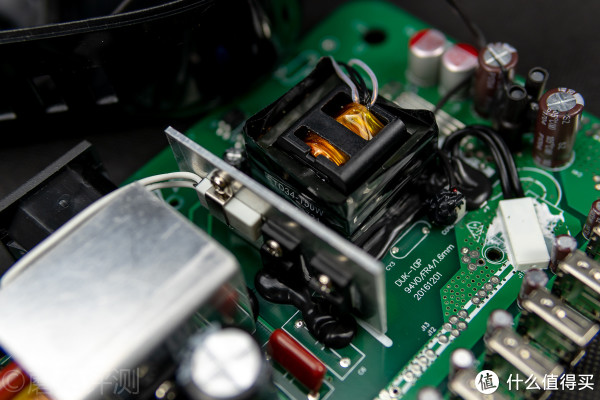

▼在铝制的被动散热下面,隐藏着一个硕大的黑色变压器
▼旁边就是电源的主电容,100μF,420V耐压,对于电容的品牌我了解的还比较少,不过对于120W来说,这个100μF的主电容,应该还是很足的。一般300W左右的台式机电源,主电容也就200μF左右吧
▼整流桥很大,虽然看不到型号,但是体积巨大就很有安全感
▼中间还有两个二极管

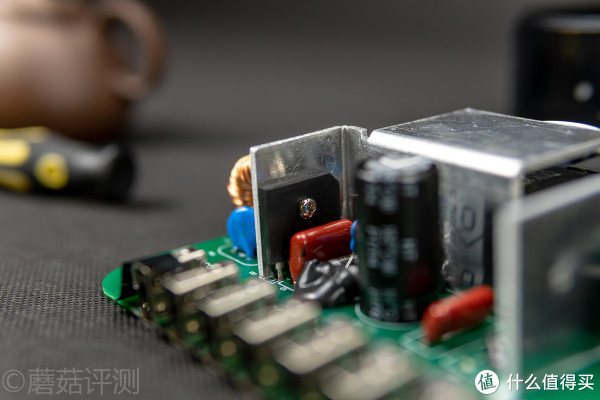

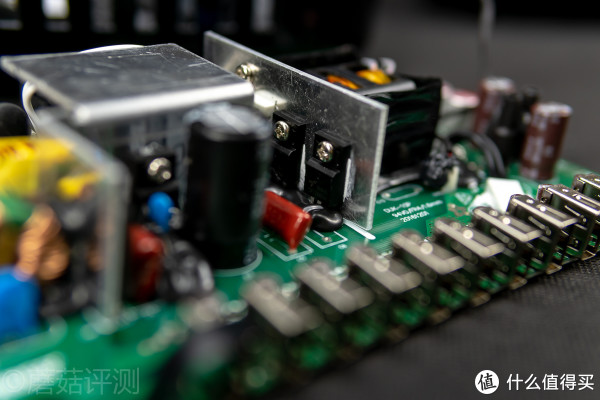

▼这里有几根管子,后面贴着被动散热片
▼试着努力看清型号,还是看不清……

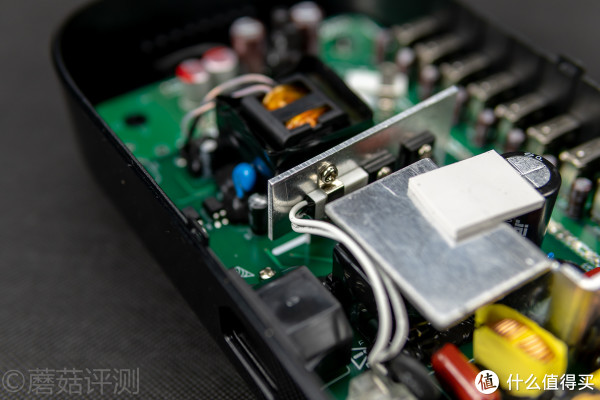

▼上面同样有温度传感器
▼这是,主副变压器设计?厉害了,厉害了
▼侧面看着标称150W
▼变压器旁边还有很多元器件

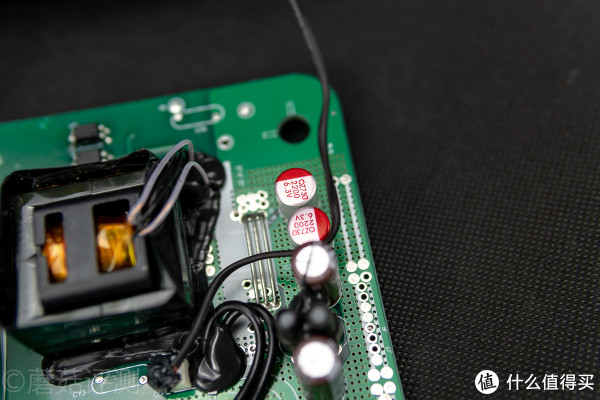

▼低压侧部分的电容
▼这边还有两个固态电容

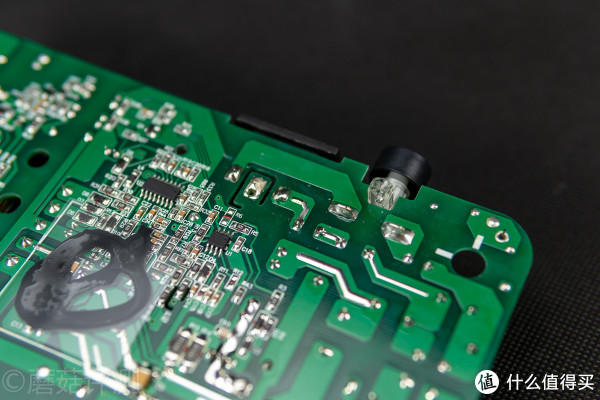

▼背面有好多采样电阻,对电流参数进行监控
