又到了令人愉快的拆拆拆环节，还是那句话，如果你还想保修，那么最好别学我。。。

▲卸下表面的螺丝，可以发现电源分成四部分，左右侧框，主体和风扇。

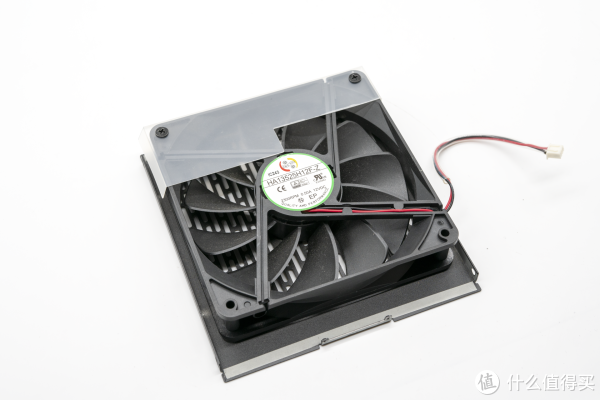

▲一把 13.5cm 的 鸿华 FDB 液态轴承风扇，一共 11 个扇叶，控制噪音和风量上都不成问题。风扇的电源线上还包裹了透明橡胶管。

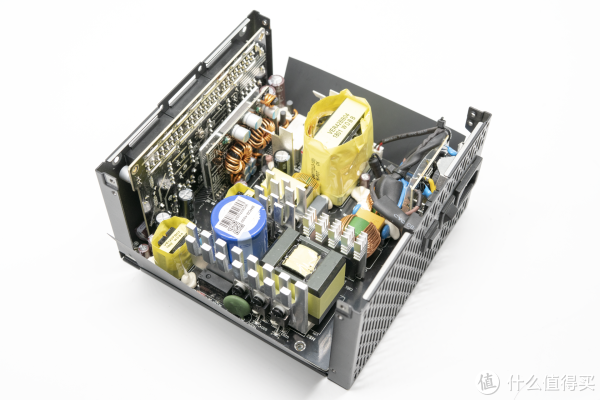

▲来看看电源本体，大大小小排列整齐的电容和电感，不难看出 HCGX-1000 采用了如今成熟的主动式 PFC+同步整流+全桥 LLC 谐振+DC To DC 的设计，并且还是全日系电容，用料还是相当豪华的。

▲一级+二级 EMI 滤波电路，滤波电路部分料件齐全，在稳定输出的同时，还能提高整体的转换率。输入部分套有屏蔽磁环和双绞线，好评。

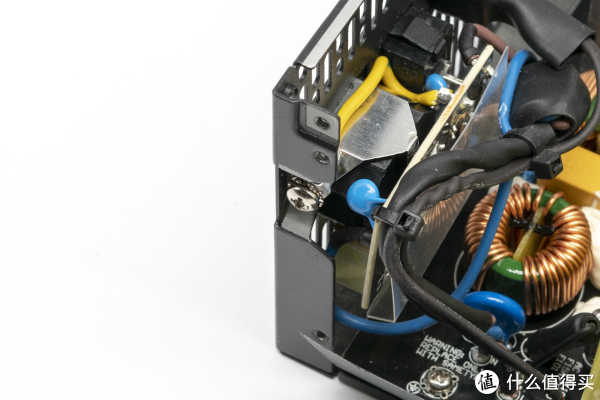

▲输入接口附近用一颗螺丝连接外壳，使得整机接地。

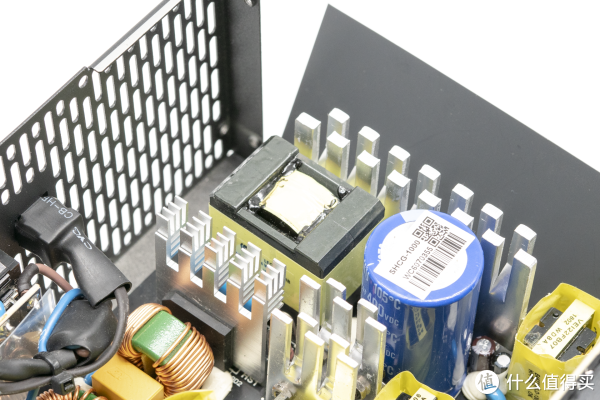

▲主动 PFC 电路。整个电源里面最大的两个料件就是它们了。

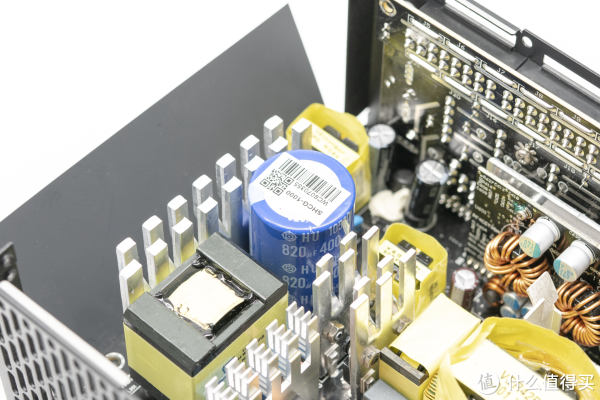

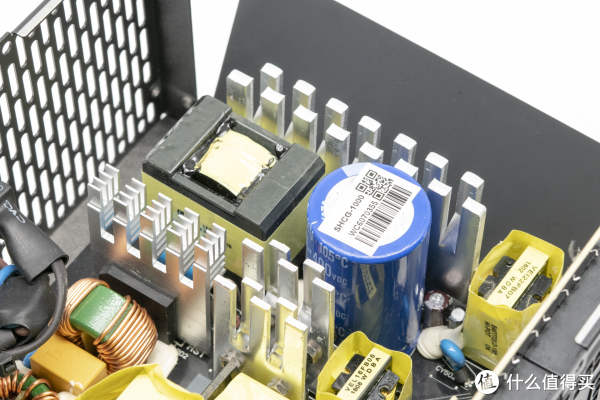

▲首先是主电容，来自日立，820uF 400V，相当大的一颗电容。

▲旁边是他的好伙伴，主动式 PFC 封闭电感，高端标配，上面印有海韵的 LOGO。

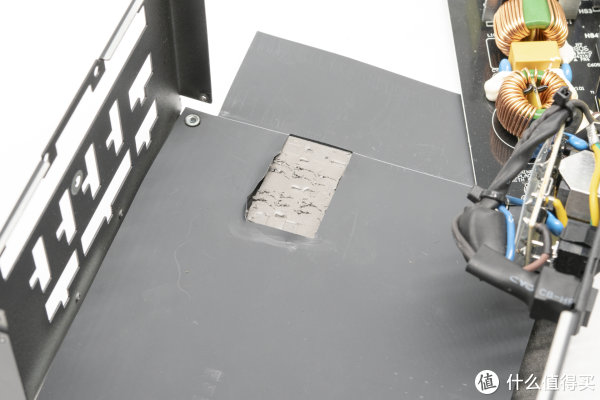

▲下方还有散热硅垫，给 PCB 和焊点提供散热，以防过热脱焊等等问题，延长寿命。

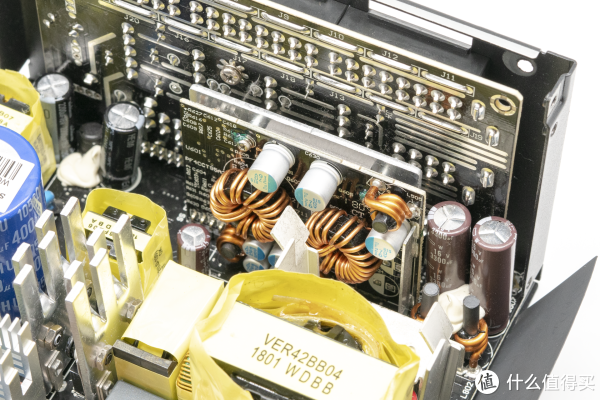

▲主变压器特写。型号为 VER42BB04，12V 输出全靠它。

▲输出 PCB 背面的焊点总是让人心情愉悦。

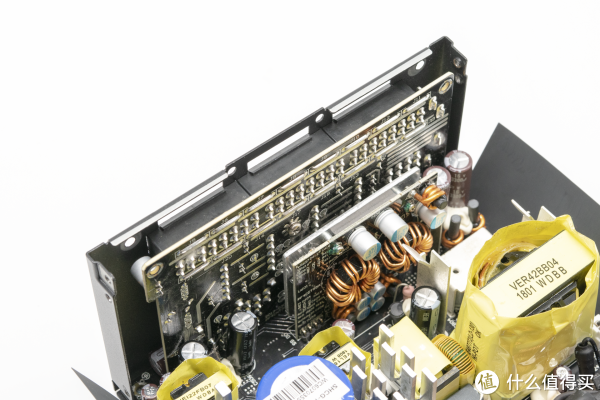

▲+5V 和 +3.3V 电路，他们采用了 DC to DC（降压电源）的设计，可以有效的在过压，过流，高温的情况保护电源电路。

▲输出的滤波电容来自日本化工，3300uF 16V。

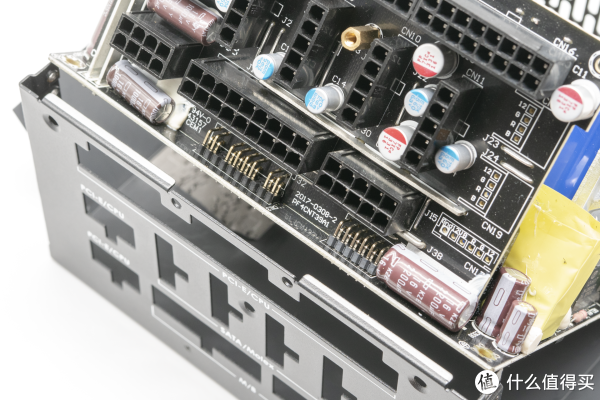

▲连接输出 PCB 上采用了无导线技术，减少了电流损失。最左侧还有两块厚实的金属板，用于传输 12V。最下侧的排线则是 5V 和 3.3V。

总结

如今的 DIY 市场，性能强劲已经不是各位玩家的首要目标，在侧透，甚至双侧透机箱越来越流行的情况下，更多的高端玩家追求的是炫酷的外形，绚丽的 RGB，就连傻大黑粗的电源不重新设计一下都不好意思拿出来卖了，HCG-X1000 在我看来，颜值没话说，略带骚味的玫瑰金确实能给我一种新鲜感，至少玫瑰金这个配色还是蛮吸睛的。

先说说优点

一、外部颜色够骚，足够的亮眼，绝对能成为机箱中的最亮的仔。内部用料可以说是豪华，非常扎实的用料可以在高温的环境下良好的运行并延长使用寿命。全日系电容，无飞线，焊点整齐饱满，对的上高端游戏电源这个定位，抛开价格来说，非常值得入手。

二、十年换新。相对电脑硬件里面比较长寿的硬件来说，长保修毋庸置疑的是一大亮点和卖点，再加上十年换新的政策，点赞。

三、虽然基于海韵的 Focus+方案，但是相比 Focus+ 升级了不少，例如加大了风扇尺寸，提供了更好地散热；12V 的杂讯相比 Focus+ 的 35mv 进一步的降低到 30mv 以下，给稳定性、超频性带来了巨大的提升。

四、拥有 N 多个 PCIE 供电，对多显卡用户相当友好。

这款电源没有采用很激进的白金或者钛金的方案，而是采用了波纹较稳定的金牌，再高的认证一年也省不了多少电费，不如把钱用在刀刃上。总体来说，在预算充足的情况下，非常值得考虑。

再说说需要改进的地方

线材较硬，理线来说不是很友好（不过买高端电源的。。。一般都用模组线吧。。。）。
