鑫谷 额定600W GP700P白金版电源外观展示(外壳|开关|风扇|接口)

【什么值得买 摘要频道】下列精选内容摘自于《数码玩家的周边 篇一百二十三：80PLUS白金版、非模组设计的鑫谷GP700P电源开箱(附拆解)》的片段：

首先鑫谷GP700P白金版为非模组电源，这就意味着并不能自由的进行换线，此部分设计应该是与价格直接挂钩。作为全塔背线设计的电源，出线孔一般都是设计在最左侧，避免线材长度不够而导致无法正常安装。线材采用了中高端电源上常见的蛇皮圆形线材，包裹一层尼龙网来提供耐用性，同时在出线孔一侧加入了一排散热孔的设计。

这款鑫谷GP700P白金版采用主流的全黑化金属外壳设计，搭配喷涂磨砂工艺处理，防滑耐磨耐脏，整体做工上较为精细，输入电压为全幅100~240V，采用比被动式PFC性能更好也更加节能的主动式PFC设计。鑫谷GP700P白金版作为一款标准ATX电源，采用了15厘米短机身设计，体积仅仅为150*86*140毫米，占用电源仓的空间更少，也比较有利于散热。与同类的中高端电源一样，鑫谷GP700P白金版也设计有独立的电源开关，位于电源交流输入接口上方。独立电源按键最实用的设计之处就是免去了直接拔电源线或是关闭电源插座的麻烦。

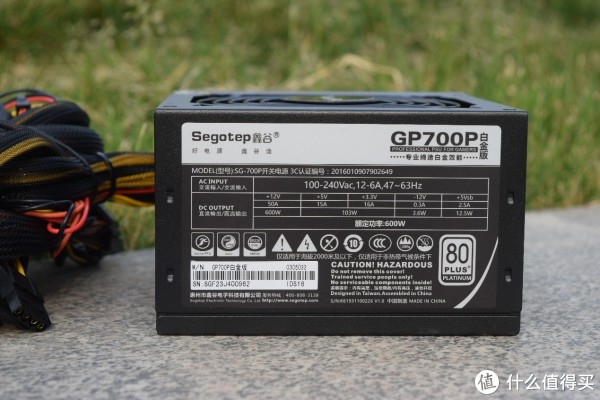

 虽然目前很多电源都标识80PLUS，但同一类的认证标准下，实际的转化性能也会有所差异，不管是金牌还是白金版。在电源外壳上的铭牌我们可以看到，鑫谷GP700P白金版电源额定功率为600W，采用了单路+12V输出，能够提供高达50A的电流输出，搭配额定的600W功率也足以满足搭配中高端配置的游戏需求。此外作为UBS供电部分的+5Vbs，也提供了2.5A电流的输出。

通过80PLUS金牌认证的电源是有一个区间值的，最低转换效率≥90%(20%负载)，典型负载效率≥92%(50%负载)，而鑫谷GP700P白金版的典型负载效率是94.05%，最低转换率也是在91.7%。

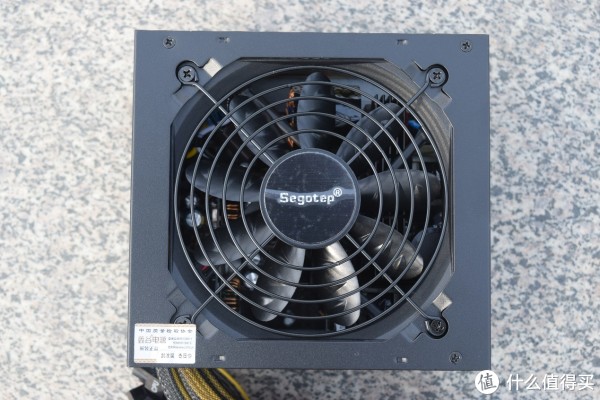

鑫谷GP700P白金版底部采用了一个9叶的12厘米FDB液态轴承静音风扇，支持温控，可以根据高温高负载的实际使用情况来自动启动风扇，低负载低温的状态下电源风扇会进入停转状态，从而将运行噪音控制在最低限度，兼顾了高效散热、低噪音与节能的特性。右下角的这个贴纸为防伪标志，同时也是防拆贴纸，因为一颗螺丝就在贴纸下面。

前面也看到，鑫谷GP700P白金版电源非模组设计，那么接口的长度、数量和种类就尤为重要。先用一张官方图来进行说明，首先是核心的CPU电源线长度为60厘米、主板电源线为55厘米，两条PCI-E电源线长度为55厘米+15厘米，其余的三条SATA线和IDE线(带FDD接口)则是均采用了45厘米+15厘米+15厘米+15厘米的长度设计，可以满足搭配大部分中塔机箱走线的需求。

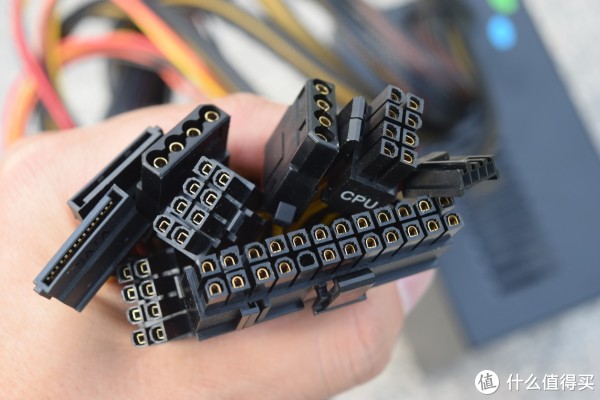

模组口侧面印刷有接口类型，比如M/B、CPU、SATA、PCI-E等，方便用户进行接线。主板模组口采用了20+4PIN设计，CPU模组口为是4+4PIN设计，两条PCI-E模组口包括延长的部分均采用了6+2PIN设计。所有的模组口均采用了镀金工艺处理，提升了耐插拔性。

鑫谷GP700P白金版所采用的蛇皮网的圆形模组线材，具备防拉扯的特性，同时也会比较坚硬，不容易弯曲。SATA接口的数量可以同时满足连接6块硬盘的扩展安装使用需求。

下面来进行拆解，先来看看这款12厘米的直流无刷静音风扇，采用的是定制螺旋翼扇叶，供电电流为12V~0.16A，搭配AI Cooler智能温控可以实现600rpm~1200rpm范围内的自由调节。

鑫谷GP700P白金版采用了主流中高端电源上常见的全桥式LLC谐振电路+主动式FPC驱动电动+DC-DC纯支流低损耗转换电路的架构设计。对于主动式PFC驱动电路的部分，电源控制管理IC采用的式虹冠电子的CM6500，通过锁定0.99功率因素来实现宽幅电压100V~240V的自适应，从而达到应付电压不稳的使用情况。

主电容的部分采用的是台系的CapXon丰宾主电容，可以耐105摄氏度高温以及400V高压。这颗主电容容量为390uF，执行保持时间可以达到21ms。主电感采用的是日系TDK全封闭式主电感，优点就是可以大幅境地磁损耗、减少热能外扩，以此提升效率。

对于这个谐振电路的部分，零电压开通、零电流关断的软开关特性能够实现高频开关线路的低损耗，搭配CBB21聚丙烯莫环氧树脂灌封的谐振电容，可以将耐压值从600V提升至1000V，从而进一步提升高频开关电路的稳定运行。

对于核心的主变压器部分，鑫谷GP700P白金版采用的是39毫米直径的日系TDK主变压器，直接植入到了PCB铜箔层，目的也是用来提升电源的转换效率。印象中这种39毫米直径的主变压器一般会在700W电源中出现，而用在鑫谷GP700P白金版这款额定功率600W的电源中，可能也就意味着峰值也可以达到700W。

低压转换电路的部分，鑫谷GP700P白金版在DC-DC转换电路上采用是日台系、耐105度高温的固态电容来避免爆浆问题，其中日系固态电容为松下，台系固态电容为丰宾。
