摩米士无线充电美妆镜台灯细节拆解(脚垫|螺丝|后盖|电路板|网罩)

【什么值得买 摘要频道】下列精选内容摘自于《小姐姐最爱！无线充电美妆镜台灯深度拆解》的片段：

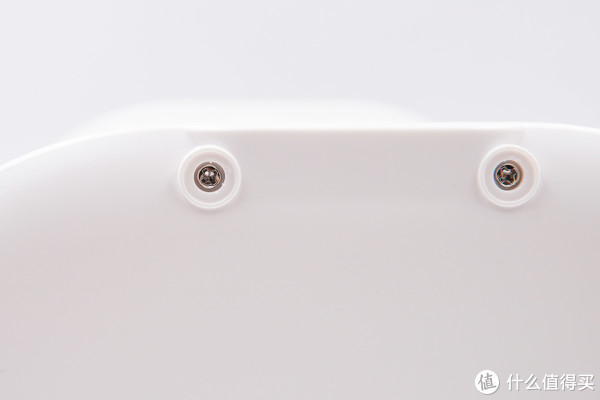

取下脚垫，下面是十字螺丝。

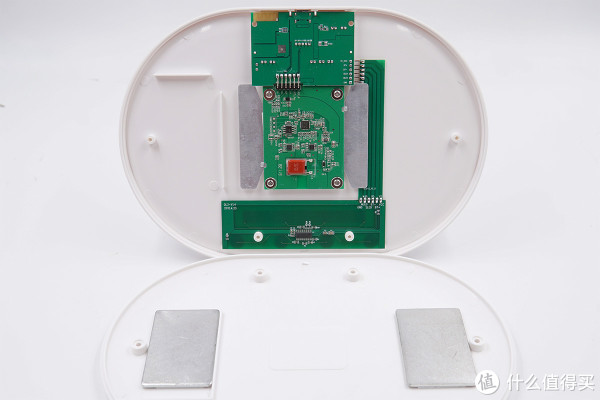

底部后盖上由两块配重铁。

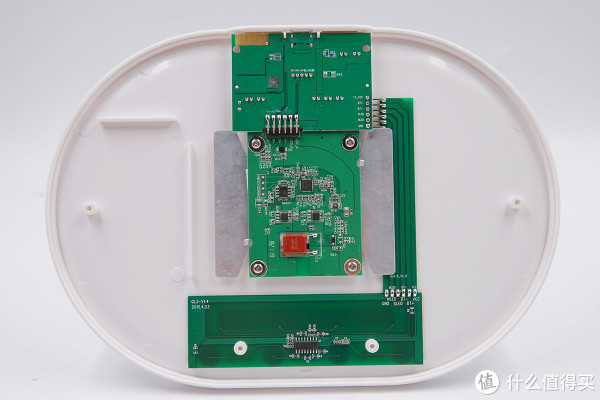

内部电路板采用排针焊接。

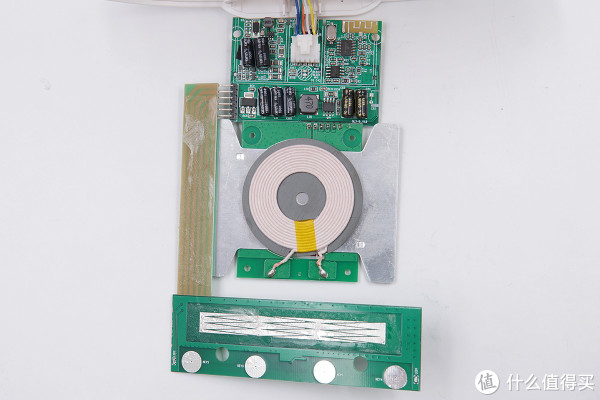

上面是蓝牙接收，中间无线充电线圈，下面是触摸按键。

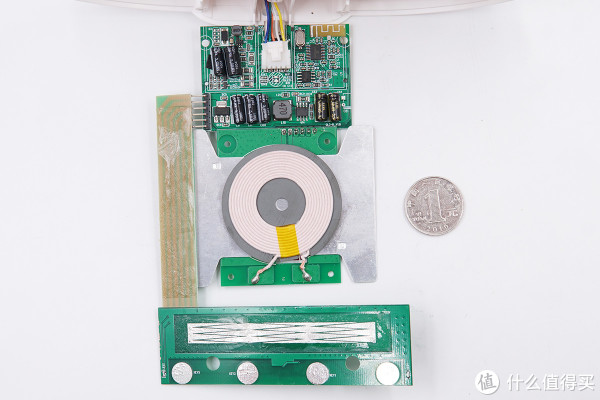

和1元硬币对比大小。

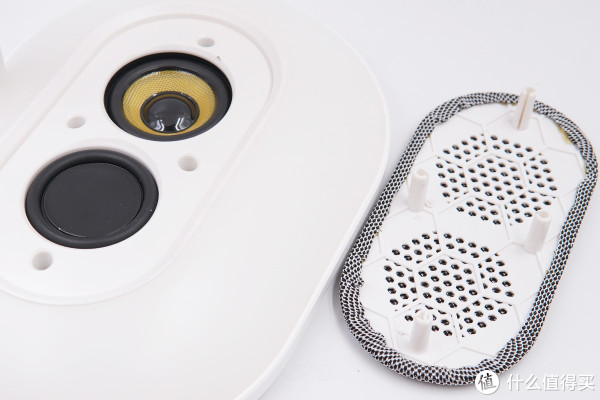

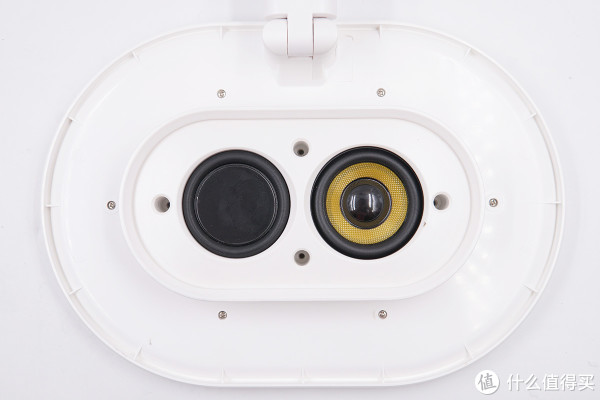

拆开台灯背面的网罩，里面是扬声器和低音辐射器。

拆下灯罩，内部是柔光材料。

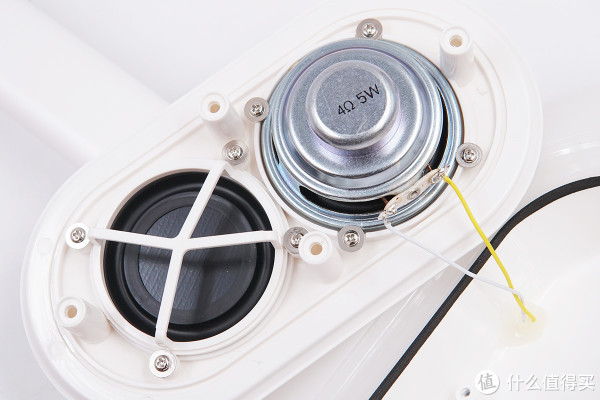

扬声器采用4Ω5W。放大镜的磁力吸附功能正是巧妙借用了这块扬声器磁铁，非常聪明的设计。

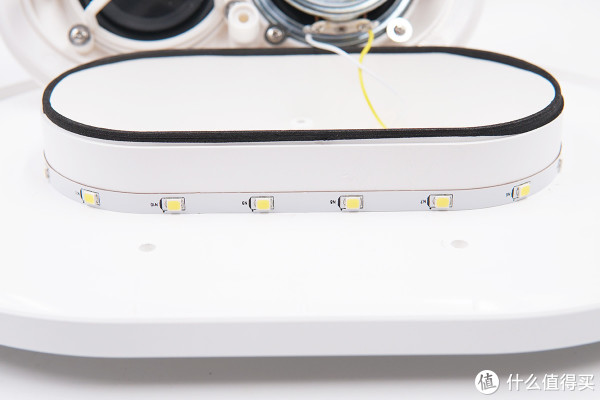

灯珠固定在扬声器音腔上。四周围绕一圈贴片灯带，对应产品背面的台灯功能。

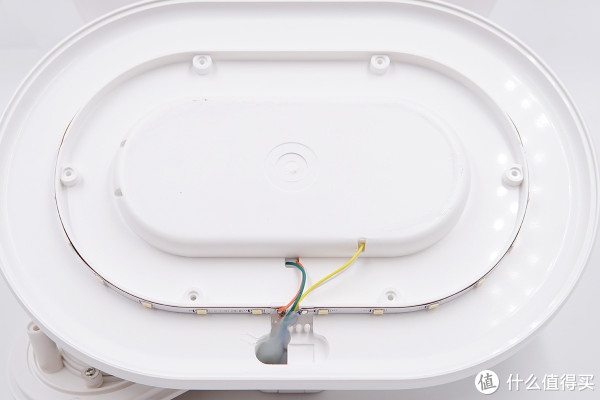

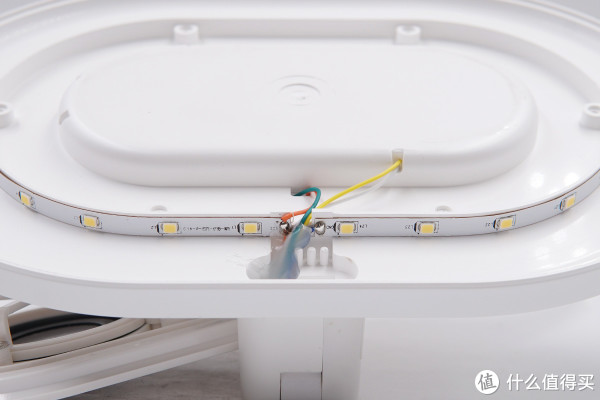

卸下正面的镜子，这里也有一圈灯带，对应产品正面的化妆补光功能。

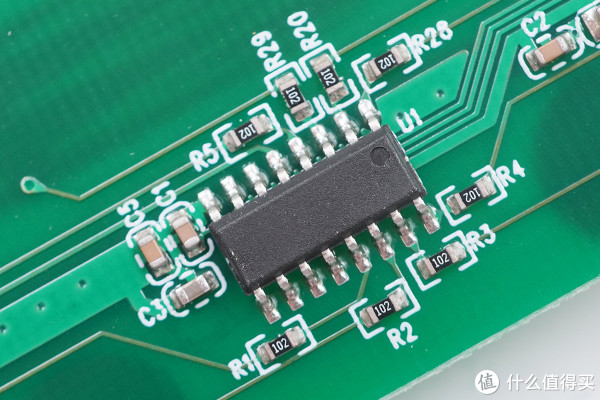

一颗无标单片机，用来响应触摸操作。

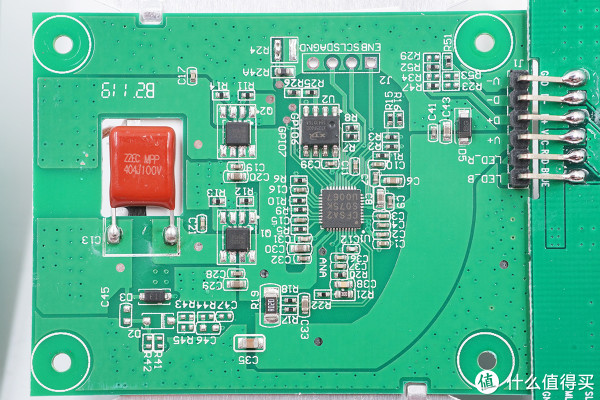

无线充电电路板，其中功率管采用两种焊盘，兼容不同的封装。

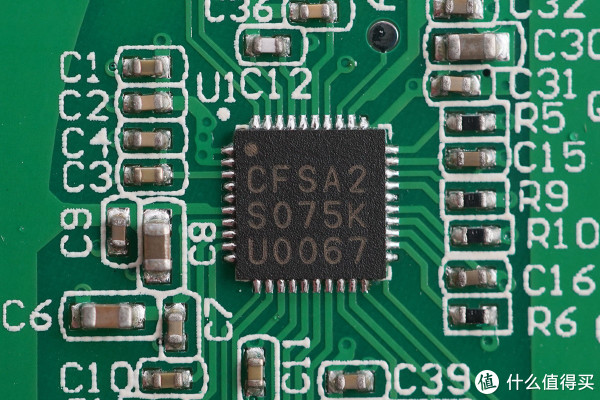

无线充电主控IC，丝印CFSA2。充电头网从业界了解到，这是江西联智的SOC主控芯片CWQ1000。CFS代表联智，A2表示CWQ1000 QFN封装芯片，下面两行是封装批次号和晶圆批次号。

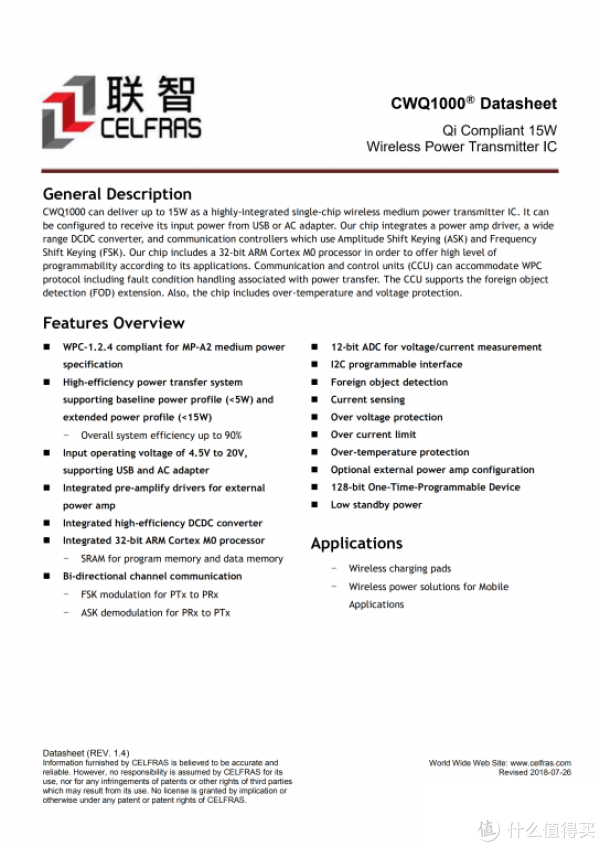

CWQ1000是一颗可提供高达15W功率的高集成单芯片无线中功率发射IC。支持USB或AC适配器输入。芯片集成了功率放大器驱动器，宽范围DCDC转换器，以及使用ASK和FSK的通信控制器。芯片包括32位ARM Cortex M0处理器，以便根据其应用提供高水平的可编程性。通信和控制单元（CCU）可以适应WPC协议，包括与功率传输相关的故障条件处理。CCU支持异物检测（FOD）扩展。此外，芯片还包括过温和电压保护。

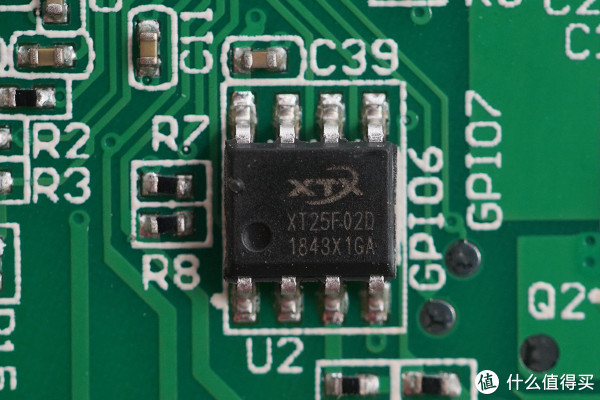

25F02外置存储器。

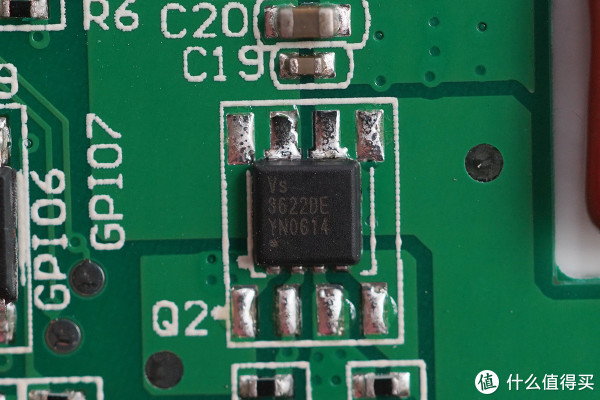

VS3622DE 双NMOS管，用于无线充电驱动。

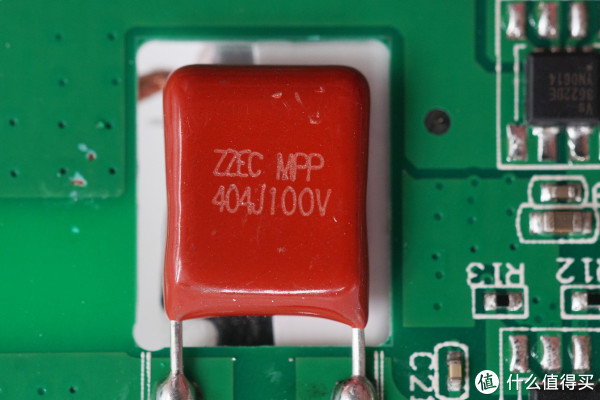

科雅 无线充专用谐振电容，0.4μF，100V耐压。

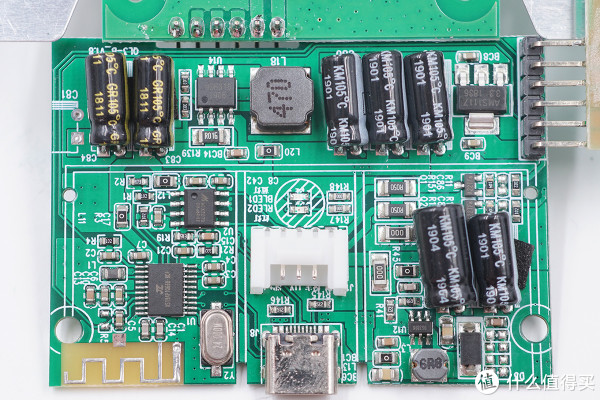

这部分是蓝牙接收，台灯调光部分。

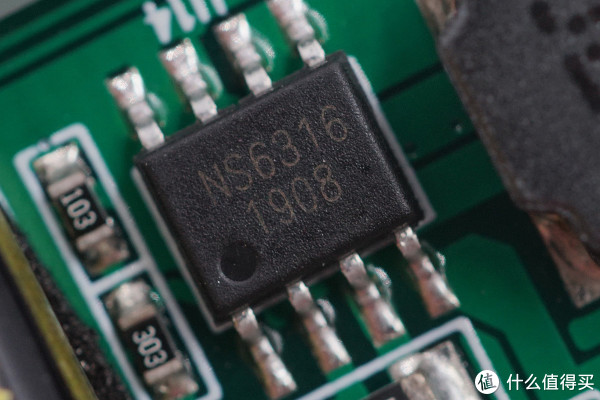

NS6316 芯派科技 3A同步整流降压转换器，用于支持定频调压的无线充电功能。

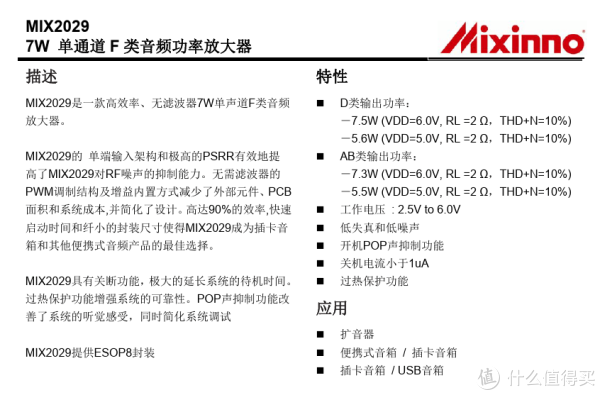

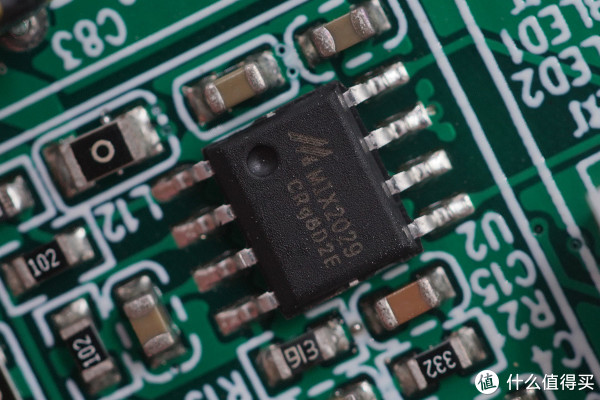

MIX2029 7W单声道F类功放。

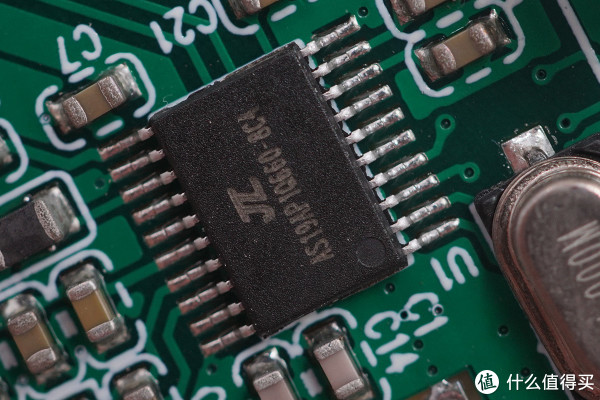

杰理蓝牙接收芯片。

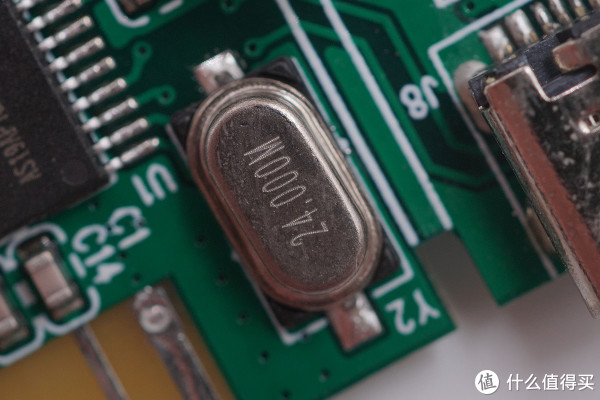

24M晶振。

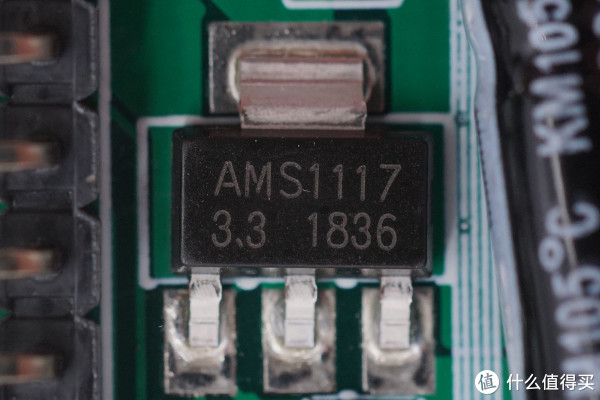

AMS1117-3.3 3.3V稳压管，用于板上芯片的供电。

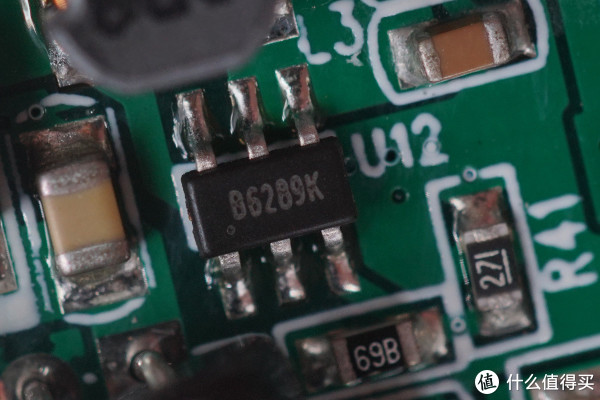

B6289K 升压IC，用于LED照明灯驱动。

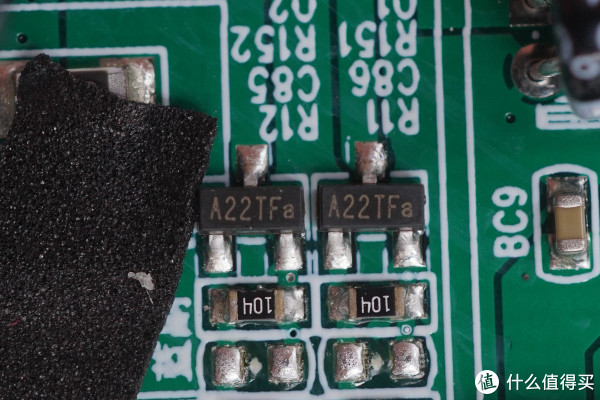

A22T场效应管，用于LED灯调光。

蓝牙天线。

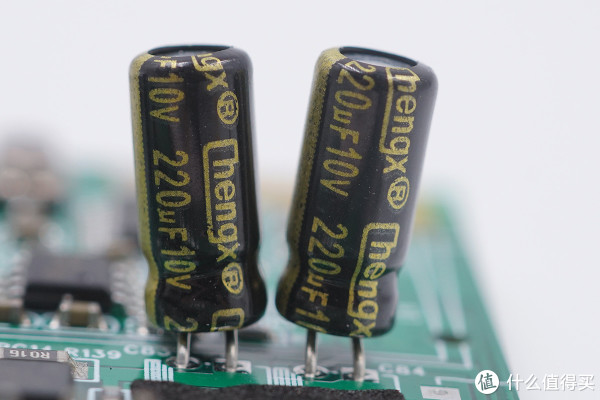

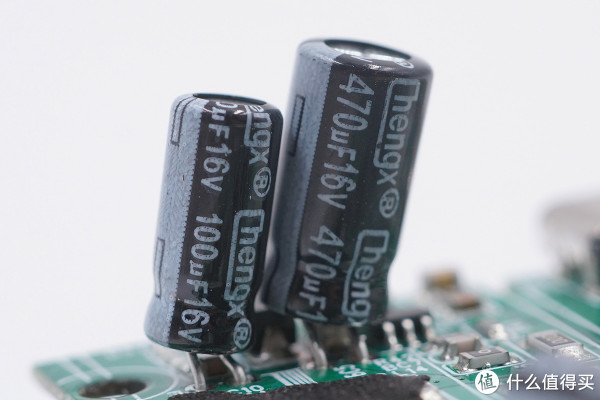

滤波电容。

多颗滤波电容。

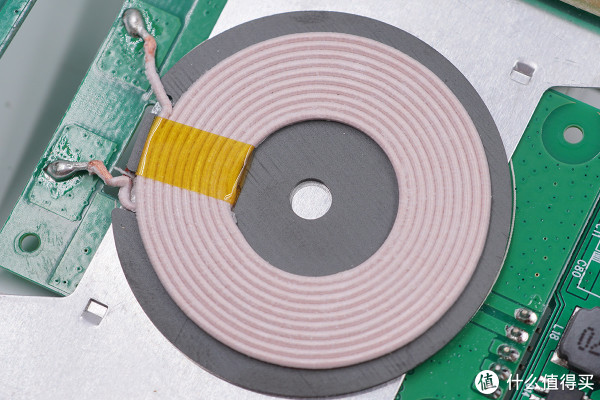

无线充电线圈。

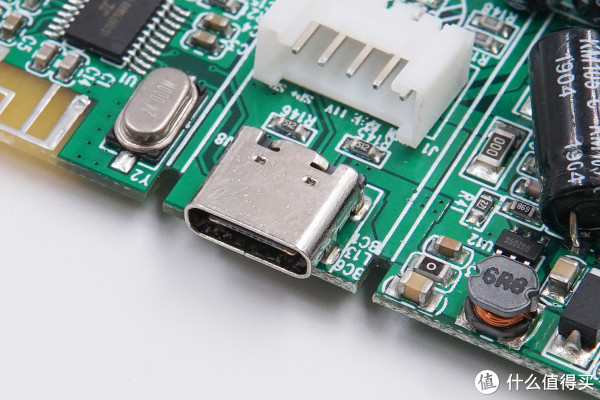

输入Type-C接口，内部夹钢片，更加耐用。

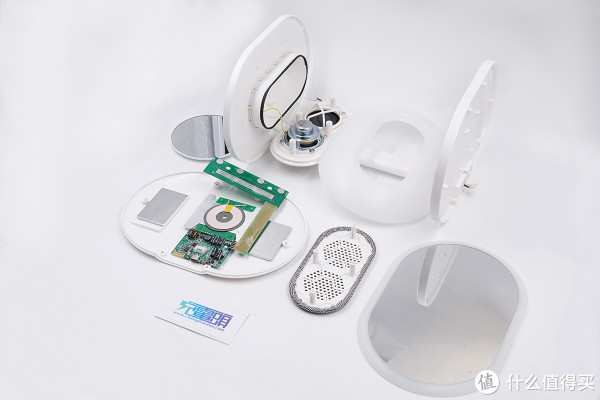

拆解全家福。
