★开箱与芯片介绍★

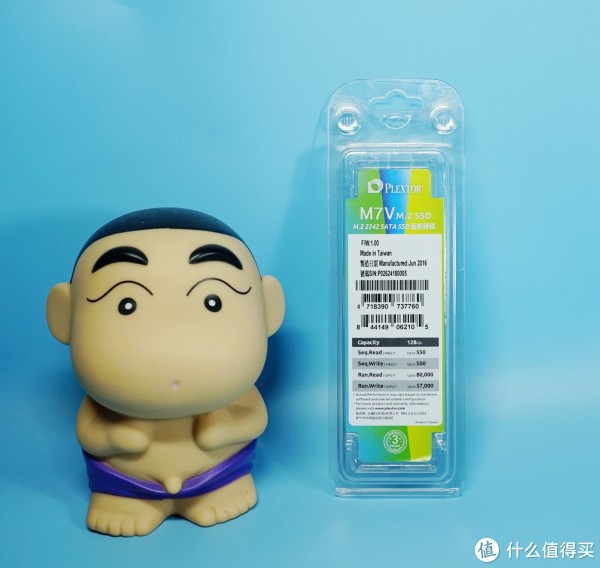

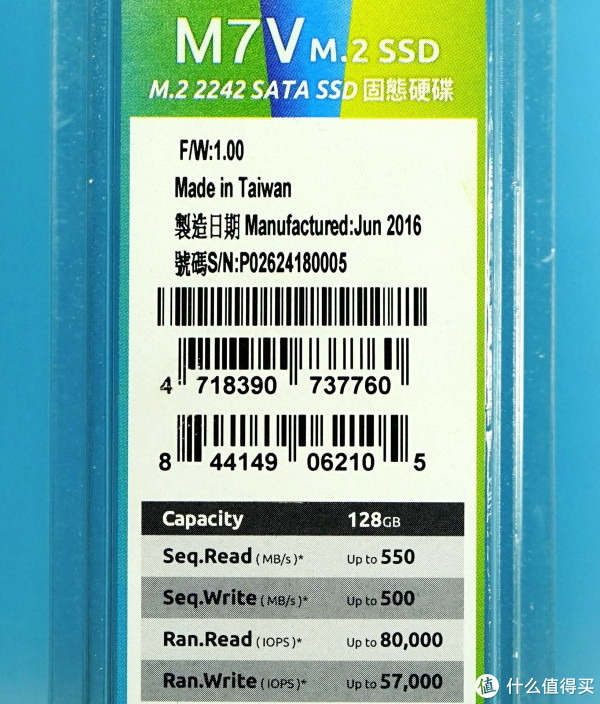

　　M7V系列的SSD我已经买过好几个了，M.2和SATA接口的都有，都是采用Marvell 88SS1074主控+东芝原厂15nm eTLC NAND颗粒。性能上在TLC SSD中属于第一梯队。M7VS 128G同样是采用了透明塑料的包装外壳，包装盒正面按照惯例标明了具体型号和SSD的最大读写速度，从包装盒的信息来看，2242规格的M7VS系列只有128G一个容量的版本。

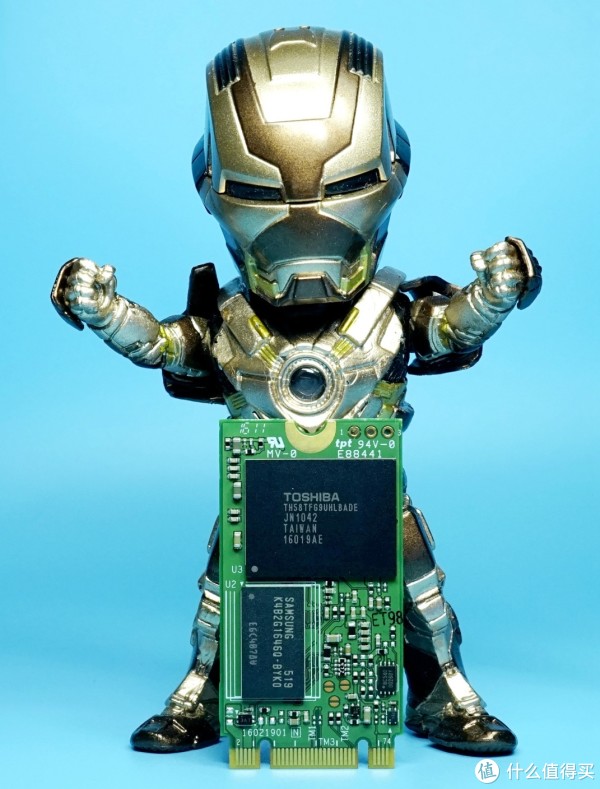

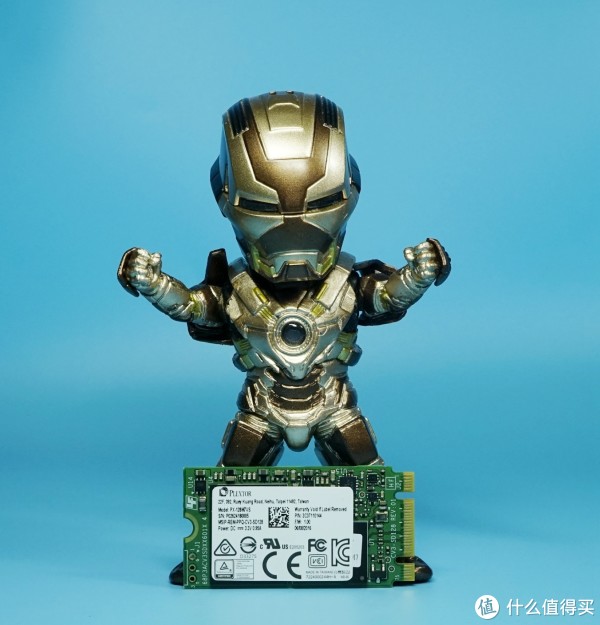

　　从外形上来看，2242的M7VS比2280规格的M7VG足足短了有一半，属于典型的小短腿。虽然短小，但是浦科特M7VS上依然贴了两张标签，NAND颗粒上一张大的，主控芯片上一张小的，揭下标签其实丝毫不费力，不过注意不要整个撕下来，轻轻卷到一边就好，看完里面的芯片就可以卷回去，不影响保修。M7VS 128G依旧采用浦科特典型的绿色PCB，正面是一个主控芯片+一个NAND颗粒，背面则是一个缓存颗粒+一个NAND颗粒。因为2242的PCB比2280规格的要小很多，所以元件挤得密密麻麻的，正反两面都被利用到了。

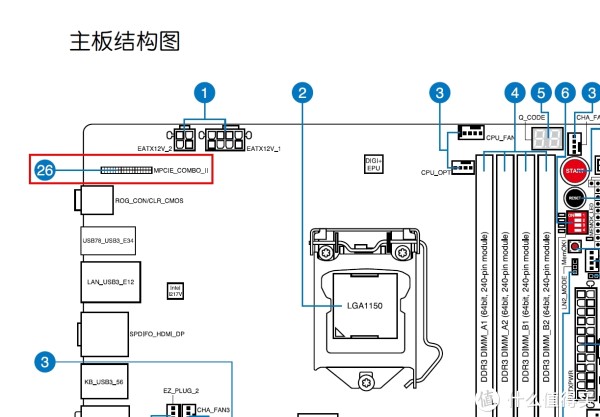

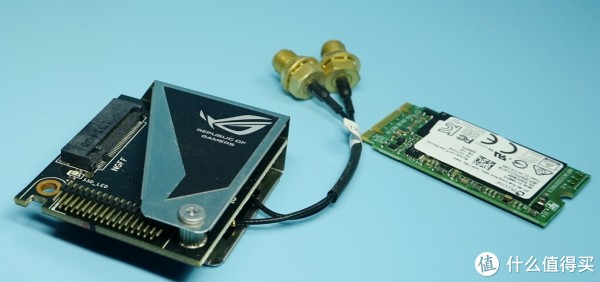

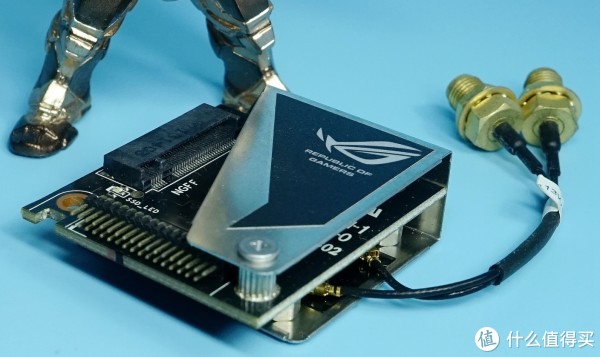

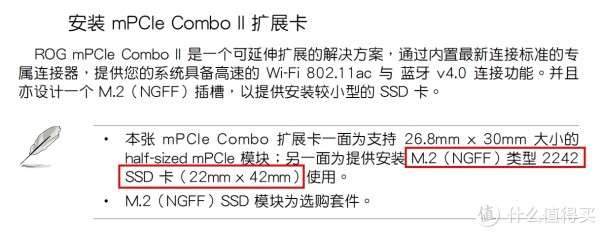

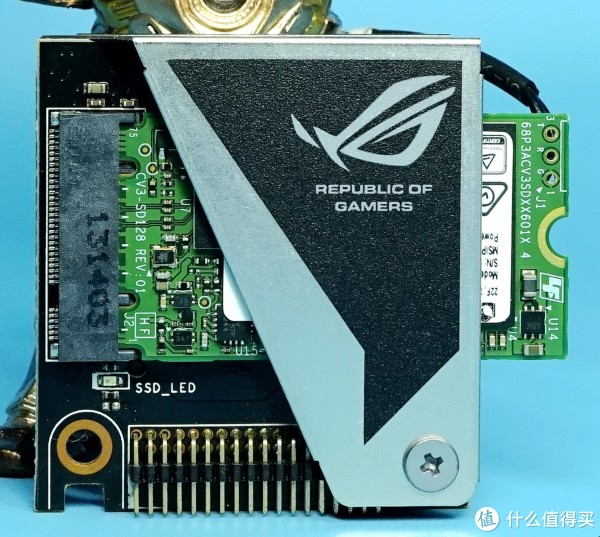

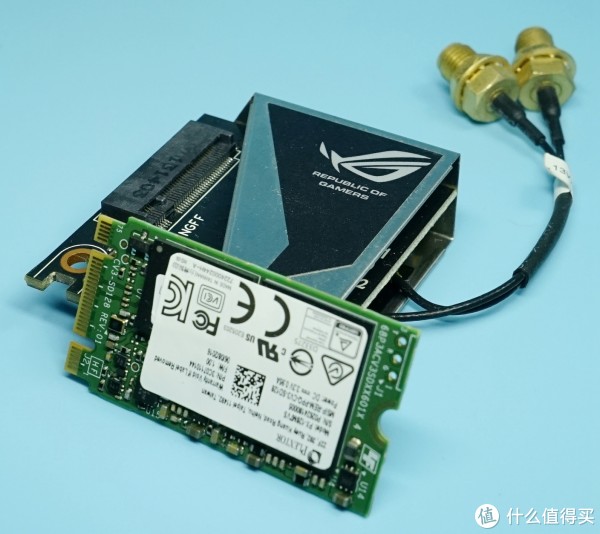

　　大家可以看到华硕mPCIe Combo Ⅱ扩展卡上注明的是NGFF接口，其实也就是M.2接口的另外一个名称。主板说明书上本来是要求把几个螺丝拆下来再安装SSD上去的，但是我看到说明书的时候，已经把SSD直接塞进去了，其实也没什关系。华硕M6E主板的mPCIe Combo Ⅱ扩展接口位于主板的左上角，把SSD装进扩展卡之后直接把扩展卡插进主板上的插针就可以了。不过在这里安装了SSD之后，主板上的第一个原生SATA接口就会失效。

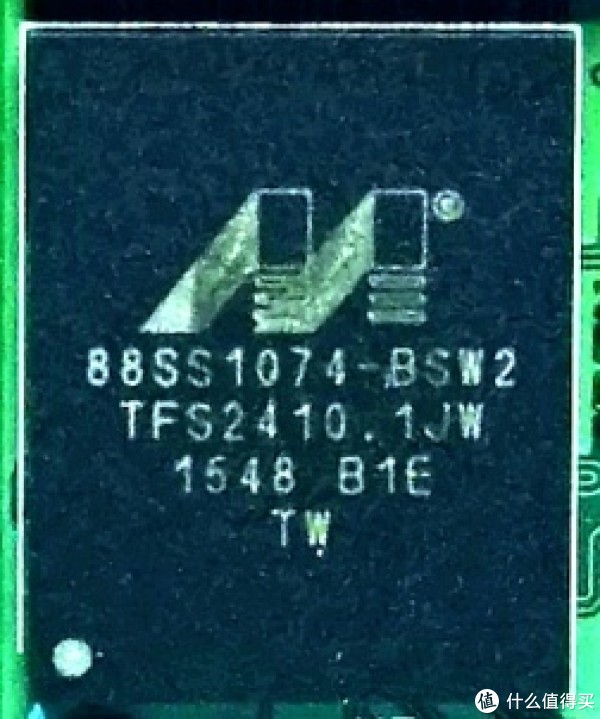

　　M7VS和M7V系列的其他SSD一样，都是采用Marvell的第五代SATA主控88SS1074。Marvell 88SS1074主控为四通道设计，可以支持15nm制程的TLC/MLC/SLC和3D堆栈闪存、支持DEVSLP休眠模式以实现低功耗、支持256位AES加密技术，另外还支持Marvell的第三代NANDEdge纠错技术和LDPC低密度奇偶校验技术。不过最高只能支持512G容量。M7VS虽然是一款低端产品，但是和浦科特其他SSD一样也支持 PlexTurbo 、PlexCompressor、PlexVault 等浦科特自家的SSD 应用软件。和其他TLC SSD一样，M7VS也采用了美其名为“PlexNitro效能优化缓冲技术”的SLC Cache技术，不过由于M7VS只有128G版本，所以SLC Cache空间的大小只有1.5GB。

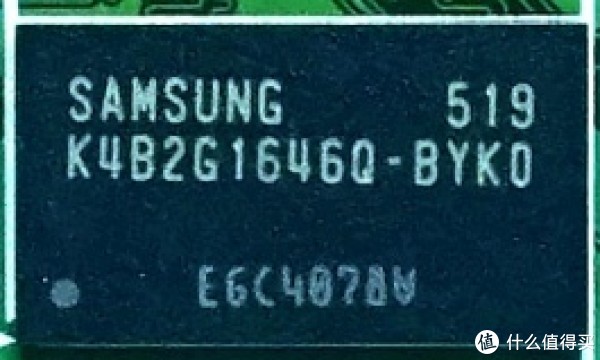

       M7VS 128G的缓存采用了三星的LPDDR3颗粒，编号为K4B2G1646Q-BYK0，单颗容量256MB，频率为1600MHz，貌似最近浦科特频繁的采用三星LPDDR3缓存颗粒，不知道是何原因。

                                                                  （三星的LPDDR3缓存颗粒）

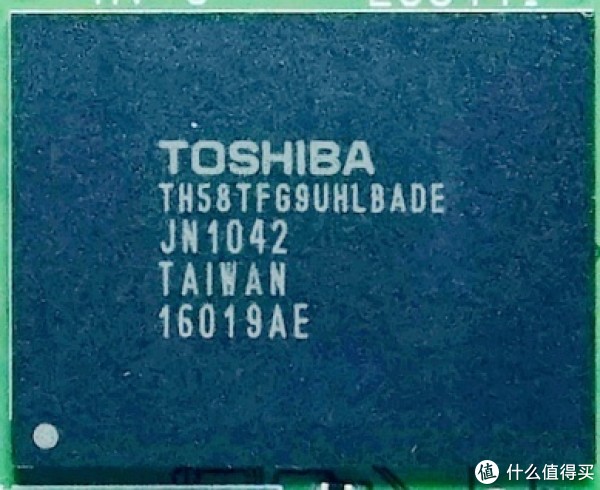

　　M7VS 128G的NAND颗粒编号TH58TFG9UHLBADE，是BGA封装的东芝原厂15nm TLC NAND，从编号上看属于企业级的eTLC，单颗容量为64GB，一共两颗组成128G。现在单颗128G的NAND颗粒比比皆是，但是如果采用单一颗128G的话在理论上性能会弱于使用两颗64G NAND颗粒，所以浦科特采用了在PCB两面放置两颗64G NAND的方法来保证M7VS的性能。目前普通TLC NAND的擦写寿命大约为1000次，比MLC NAND要弱很多。因此很多NAND厂家通过筛选TLC晶圆来生产eTLC颗粒，即企业级的TLC颗粒。目前东芝原厂的eTLC NAND已经能够达到2000 PE的水平，虽然达不到MLC的3000-5000 PE，但是也比普通的TLC NAND提升了一倍。
