威联通 QSW-804-4C 机架式交换机拆机展示(散热器|电路板|芯片)

【什么值得买 摘要频道】下列精选内容摘自于《家庭WiFi布网实战：万兆普及消费级的节奏？威联通万兆交换机开箱与首拆》的片段：

拧开背部上方左右两边的螺丝，顶盖向背部滑动，即可拆掉顶盖，本以为没有防拆标签，准备一拆到底，结果发现主板螺丝上有一个印有出厂日期的防拆标签，就拆盖看看凑合吧，毕竟保修资格还是不能丢的，万一人品不好……。

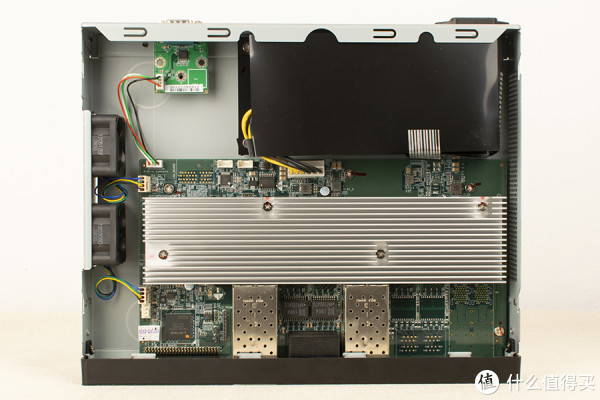

▲卸掉顶盖，整机内部图一览，主板占据大部分位置，条状的铝制被动散热片，左右走向，配合左侧的主动散热器及右侧的网状外壳，形成内部直流风道，便于快速散热，话说这几天室温蛮高，这机自身温度也比较燥热！配备主动散热器不是没有原因的。

▲右上角黑色防静电屏蔽罩下是内置电源，采用的台达电源模块。

▲左侧两个6CM的静音型主动散热器，支持智能温控调速。

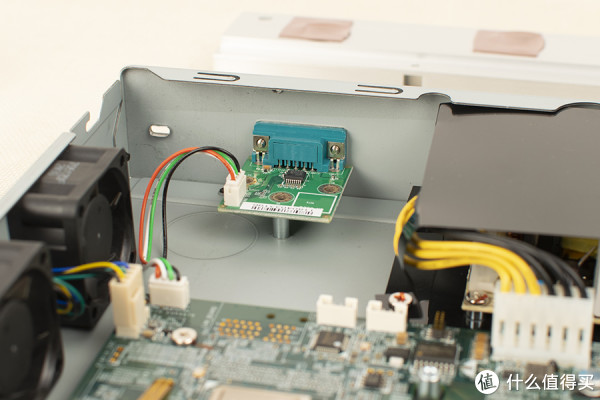

▲COM接口的内部电路板，通过4针线连接主板。

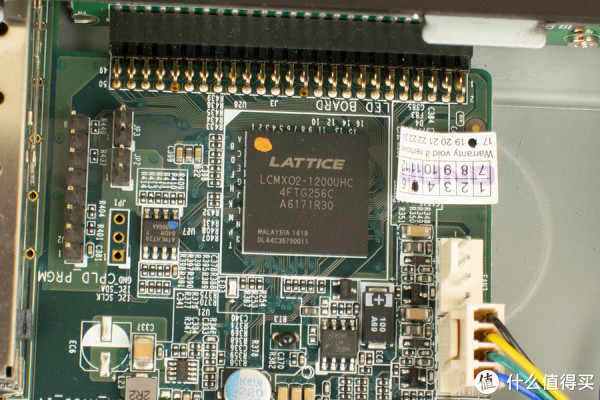

▲Lattice公司的复杂可编程逻辑器，背部的COM接口应该就是对其进行固件维护所用。

▲拧下被动散热片四颗螺丝，拆卸被动散热片，与芯片接触部分贴有导热胶。

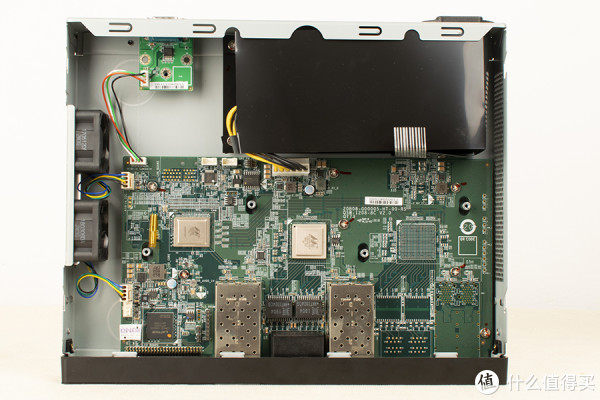

▲拆掉散热片可以看到主板上的芯片一览无余。最右侧还有预留的芯片位以及网卡位置，该主板应该是与另一个12口的型号共用

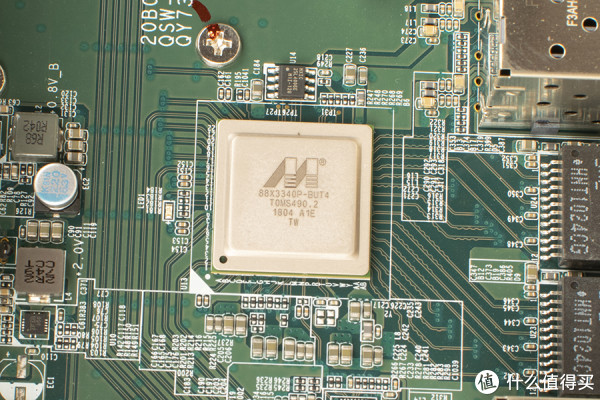

▲Marvell的Alaska X 88X3340P芯片为以太网控制器，完全符合IEEE 10GBASE-T标准，且符合NBASE-T联盟规范，低功耗设计自适应1G / 2.5G / 5G / 10Gbps以太网，能够提供超过100米Cat5e电缆的2.5G和5G数据速率以及超过100米Cat6a电缆的10G数据速率传输能力。

▲Marvell Prestera 98DX8312A0以太网交换机芯片则主要负责交换功能管理

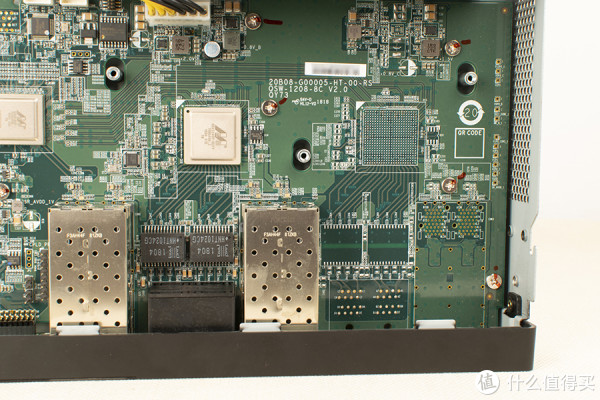

▲主板右侧还有预留的芯片位以及RJ45/SPF+复用网卡位置，该主板应该是与另一个12口的型号共用，减配成为该8口型号。
