作为一款ATX主板，ROG STRIX X570-E GAMING的尺寸为305 × 244mm。I/O面板的保护壳上有显眼的ROG标志，辅以REPUBLIC OF GAMERS一行小字，下方STRIX字样部分为镜面设计。

X570系列主板由于芯片组计算需求增大，发热量也水涨船高，因而都有配备主动散热风扇。与其他主板将风扇直接显露在外不同的是，这款主板使用了一个塑料盖板将风扇遮盖，减少了突兀感，更加美观。塑料盖板上的通风孔精心排布成各种文字，下方还有一行THE CHOICE OF CHAMPIONS小字。整张主板从供电散热器、I/O面板保护壳，到下面的M.2散热装甲和盖板均贯穿着45度斜切式设计语言。

X570主板仍然使用AM4插槽，兼容前代锐龙处理器。主板自带一个扣具，如果散热器兼容的话安装就非常便利。

主板扩展能力

四内存插槽

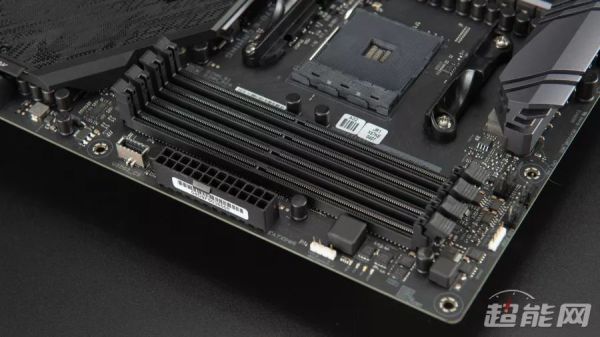

ROG STRIX X570-E GAMING拥有四条DDR4内存插槽，搭配第三代锐龙处理器最高可扩展至128GB，最高可超频至4400MHz。插槽采用单边卡扣设计，安装与拆卸更加方便。

三个全尺寸PCIe插槽

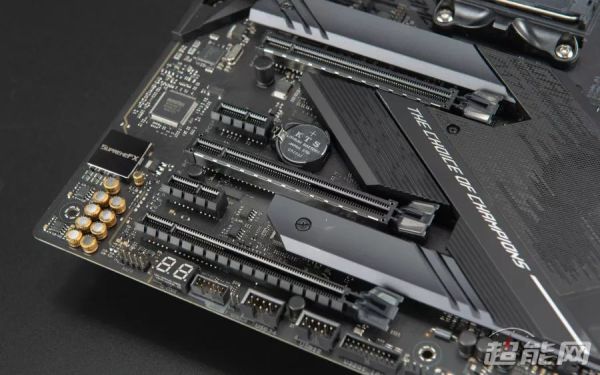

ROG STRIX X570-E GAMING拥有3条全尺寸PCIe插槽，上边的两条直连CPU，支持单槽×16或双槽×8，下面一条由X570芯片提供，最大支持×4模式。此外主板还有两条PCIe ×1插槽，下面那条与第三条PCIe ×16插槽共享带宽。配合第三代锐龙处理器，所有PCIe插槽均支持PCIe 4.0模式。

存储接口：8个SATA接口

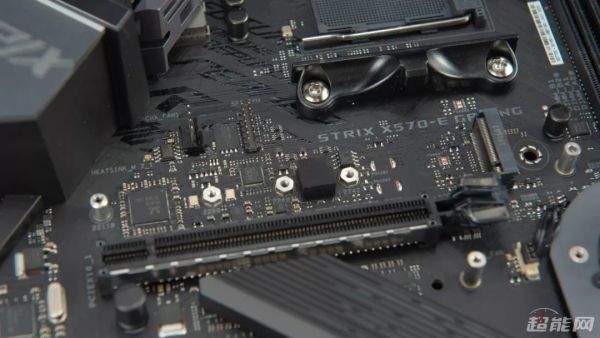

ROG STRIX X570-E GAMING有两个M.2插槽，支持M Key，支持2242/2260/2280/22110规格的固态硬盘。靠近CPU的插槽直连CPU，而下面的一条由X570芯片提供，均支持PCIe 4.0 ×4。SATA方面则是提供了8个6Gbps接口，特别适合需要连接大量硬盘的用户，支持Raid 0/1/10。

一体式I/O面板：2.5G网络与WiFi 6

ROG STRIX X570-E GAMING的I/O面板为一体式设计，装机时又可以少一个烦心的部件了。接口包括7个USB 3.2 Gen 2，1个USB 3.2 Gen 2 Type-C，1个ASUS Wi-Fi 模块，1个2.5Gbps LAN (RJ45)，1个1Gbps LAN (RJ45)，均支持防电涌功能，5个3.5mm音频插孔，1个S/PDIF OUT光纤接口。此外这款主板还配备了1个DisplayPort和1个HDMI 2.0视频接口，方便需要使用锐龙APU核显输出的用户。I/O面板上还有一个一键刷BIOS的按钮，方便快速恢复BIOS设置。

ROG STRIX X570-E GAMING的一大亮点是搭载了2.5G有线网络连接，局域网内传输速度可从千兆网络的100MB/s左右提升至250MB/s左右，对于家中有NAS系统的用户来说能够大大缩短文件传输用时。WiFi 6的加持让无线网络的连接速度也更上一个台阶。

主板设计细节

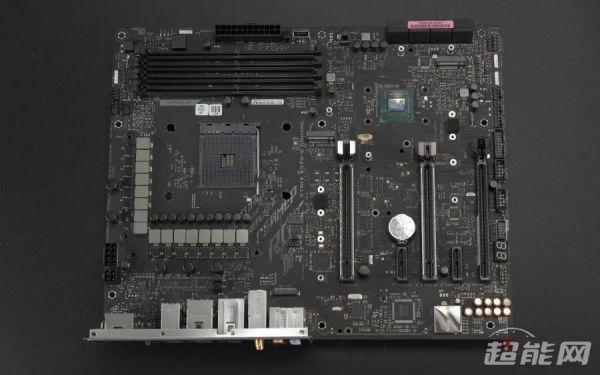

主板电路图

主板上提供了两个4-Pin 12V Aura RGB接针，一个位于内存插槽上方CPU风扇供电插针旁边，另一个位于底部。两个3-Pin 5V ARGB接针，一个位于主板24Pin供电插槽旁，一个位于底部Aura RGB接针旁。前置I/O接口包括3个USB3.2 Gen 1和4个USB 2.0。

12+4相模组式供电

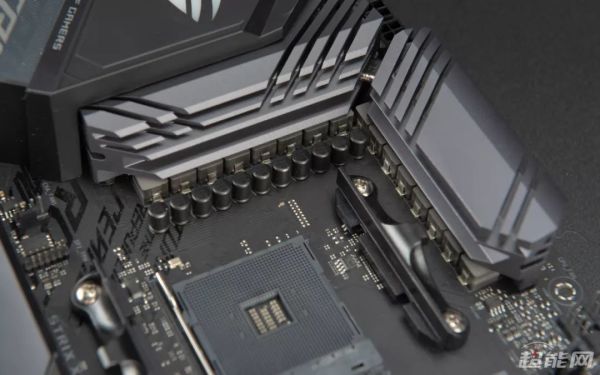

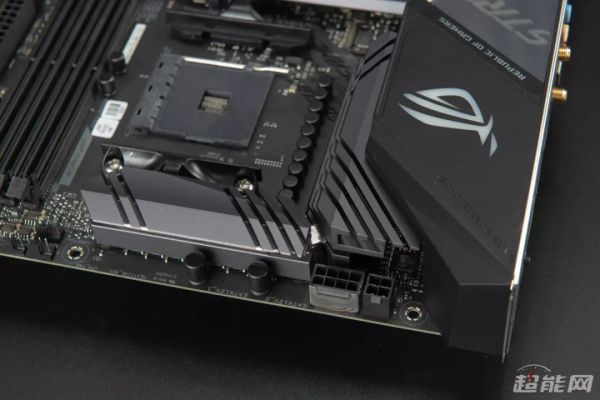

ROG STRIX X570-E GAMING CPU供电为8+4Pin，采用了12+4相供电设计，12相是CPU核心供电，4相为SOC供电，前者每相配备了英飞凌IR 3555M DrMOS，后者为IR3553M DrMOS。每相供电搭配了一个铁素体电感，使用了11个MIL电容。PWM供电芯片为华硕定制的，无法确认原始型号。供电采用模组式并联，相比于使用倍相器的传统方案，瞬态变化幅度更低，传输延迟更小，能让CPU运行更稳定。CPU供电部分使用了一块带热管的散热片，贴有散热垫，与DrMOS和电感紧密接触。

FCH与M.2散热器

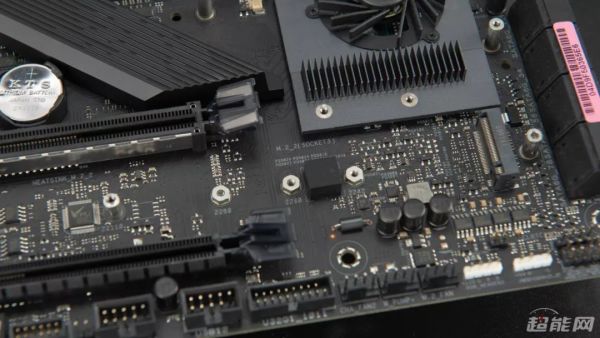

拆除FCH处的保护壳即可看见FCH散热风扇，旁边还有一排鳍片增大散热面积。两个M.2硬盘位均配备了散热装甲，不过要注意M.2散热装甲的一个螺丝位藏在保护壳的下方，所以要安装M.2 SSD必须要先移除FCH保护壳。

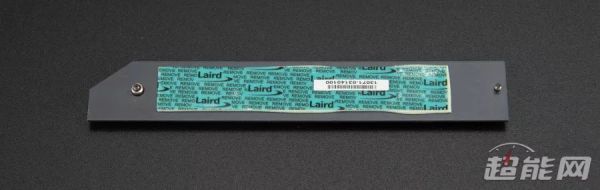

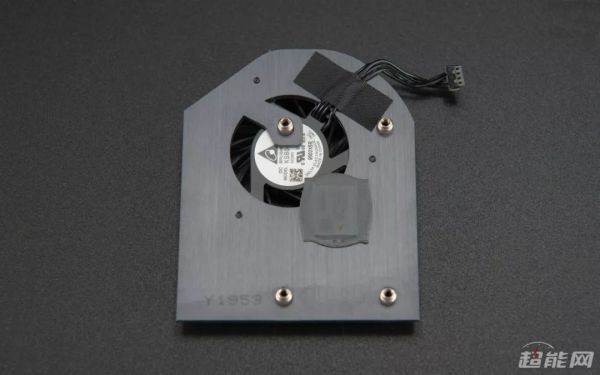

取下FCH风扇，可以看到FCH的芯片面积相当大，风扇底部贴有散热垫。M.2散热片底部也贴有散热垫，使用前需取下表面的保护膜。M.2散热片的两个螺丝都采用了不可取下的设计，这样至少有四个螺丝玩家不用担心会丢失了。
