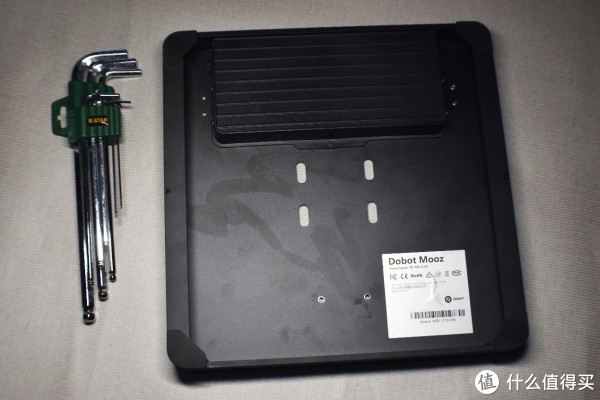

简单用几张图来说明MOOZ安装过程和注意事项，拆解和组装只需要搭配包装内提供的六角扳手即可，不用自行准备工具。

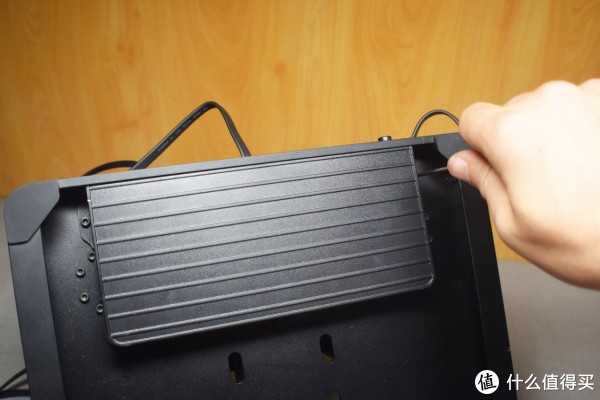

第一步将底座底部的主板拆解下载，目的是为了安装模组。

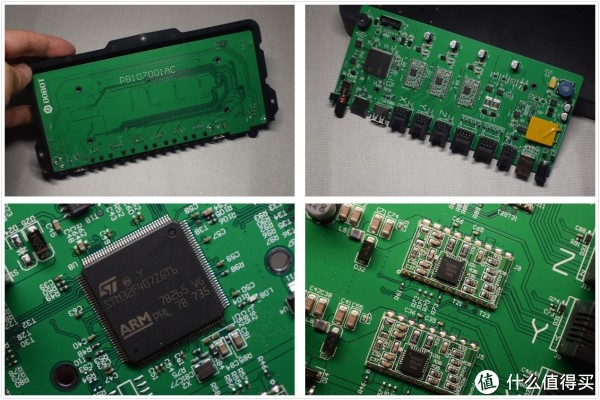

此为主板的部分，MCU采用的是意法半导体的STM32F407ZGT6，基于ARM Cortex-M4 架构的32位芯片， 1 Mb Flash, 工作频率可达168MHz。

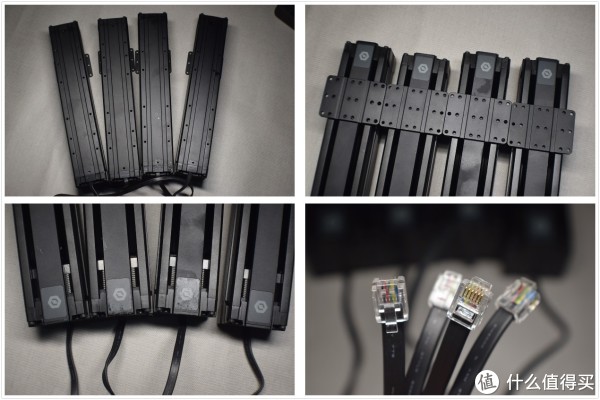

第二步是安装Y轴模组，由于四个模组功能、设计一样，无需进行区分，选择一个进行安装即可。

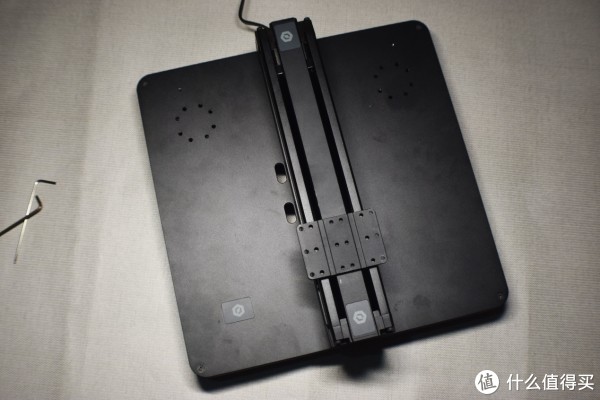

Y轴模组的安装位置在两个圆孔中央，注意网线接口与底座接口方向一致，从底部固定螺丝即可。

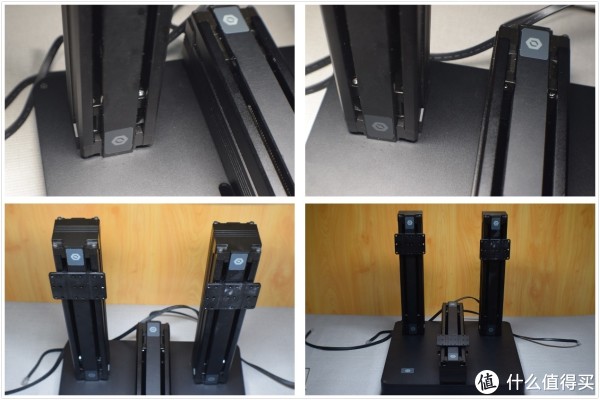

第三步就是安装Z轴模组，也就是两个立柱的部分，分别对应Y轴两侧的两个圆孔，从底部安装螺丝固定即可。

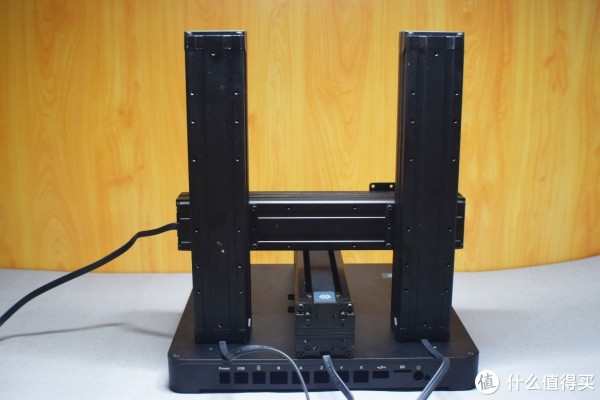

第四步是将两个Z轴上的滑动板下滑到最底部，注意一定要确保是达到了最底部，同时不要调节Z轴模组滑动板的位置，否则会造成打印平面不平整的问题。然后安装X轴即可。这里需要注意的有两个部分，一是X轴端线材的方向，以面对底座接口方向为准的话，是从左侧出来；二是X轴线材部分的孔位，需要搭配M3*6规格(小号)的六角螺丝固定，避免对内部线材产生损伤。安装时螺丝不要用力拧太紧，稍微轻轻拧紧即可，避免影响到Z轴模组的顺畅度和使用寿命。

第五步是安装回主板。

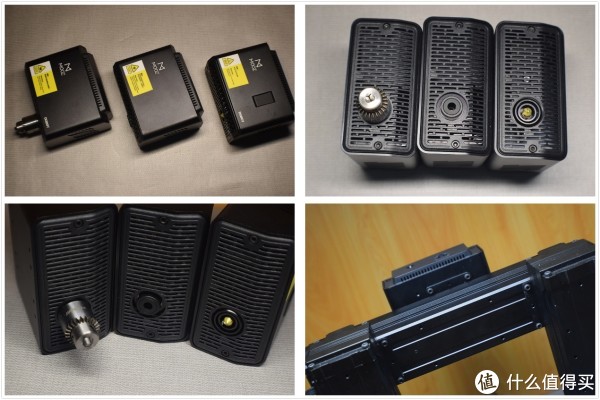

第六步就是根据需要安装对应的功能模块至X轴模组的滑动板上，每个模组顶部和底部都有散热孔设计，同时有内置风扇来实现主动式散热。需要注意的一点就是功能模块背部的孔位，选择最边缘的一列。

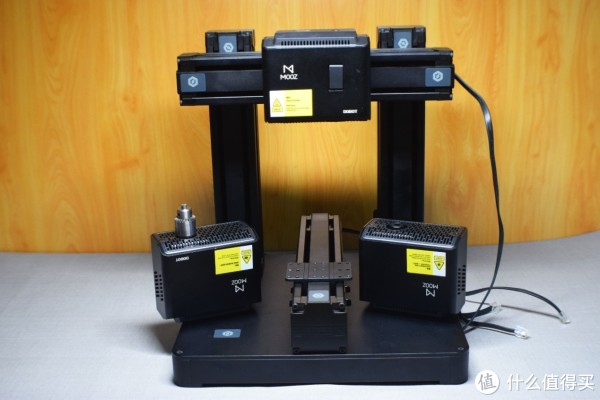

下图是安装打印功能模块的效果图。

第七步就是安装热床隔热垫片到3D打印热床上，然后根据功能模块，选择对应安装3D打印热床或是CNC工作平台与夹具。如果安装的是3D打印模块和激光雕刻模块，那么选择3D打印热床；如果是CNC雕刻模块，那就选择安装CNC工作平台与夹具。

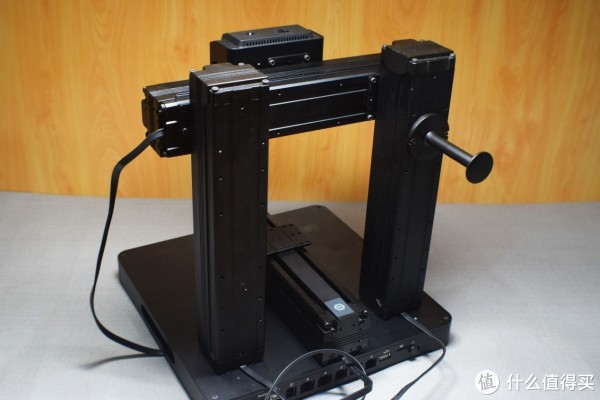

第八步就是安装耗材支架，也就是右侧Z轴上这个小配件。

基本的安装已经完成，那么接着进行线材的安装。对于线材的安装上，主板的接口上均有明显的文字或图案标识，XYZ对应的是XYZ轴的模组部分，由于有两个Z轴接线，所以需要搭配二合一转接器使用。A对应连接功能模块，B对应连接3D打印热床，图案标识用来连接触摸屏。

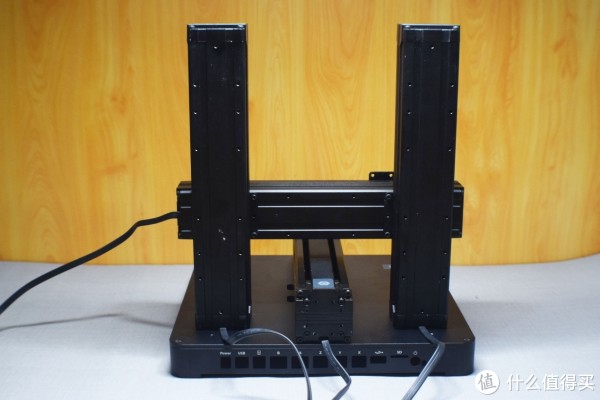

下图就是接线完成后的效果图，有些凌乱。在外接设备打印的接口上，MOOZ 3D打印机同时采用了一个USB2.0接口和一个TF插槽的设计。
