　　包装盒背面介绍 Pascal 核心，新加的RGB灯效，TFVI散热器 666666极限挑战——这就是命！终于标配龙形背板，加上配合管理RGB灯效的Gaming APP。

显卡外观比较

　　比起上一代 970 GAMING ，微星 GTX 1070 GAMING X 显卡一分为三，有三个型号 最高端是GAMING Z，出厂频率比GAMING X更高，背板上还多了一个RGB LED灯效的龙盾，说实话，因为侧透主板主要是看见背板，所以背板带灯确实很拉风，但是这钱感觉有点太花得不是地方了。中间价位是GAMING X，没错，就是阿财开箱这款，

　　带背板，有RGB灯效，但是背板上面没有RGB龙盾灯。不过想想现在高端游戏显卡也是“年卡”。从14年10月970被换代到16年6月1070上市最多也就用2年。

　　最低端型号是GAMING，频率最低，没有背板——说实话没有背板不开心啊，毕竟不够高大上，而且正常立式ATX机箱布局，里面背板可以帮PCB挡灰尘堆积掉落，在水冷万一漏水的情况下还可以保护一波PCB电路板——当然得发现及时，否则尿崩一样漏出来，带着背板 PCB也会湿透的。这一款为非公版PCB和非公双风扇散热设计，长约27厘米，重量1080克。这个长度跟其他三风扇设计的显卡相比，不但噪音更低，而且还有良好的机箱兼容性。只要是公版显卡能够支持的安装的机箱，它就能够顺利安装。

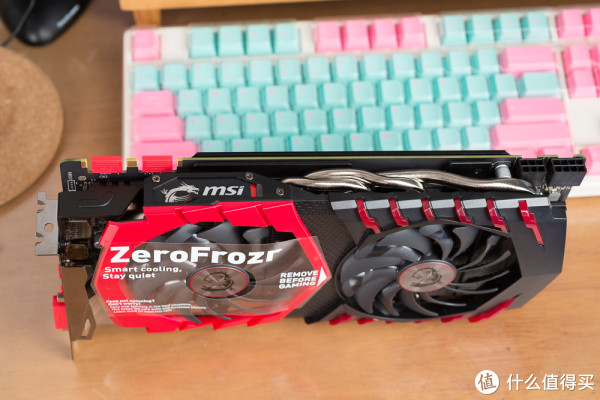

　　正好伴随着这次 Pascal 显卡升级换代，微星也推出了新一代散热器——Twin Frozr VI，相比起 TF V增加了温控智能停转技术，TF VI主要技术改动不大，多在效能指标继续提高。

　　散热器变化不大，以往GAMING系列显卡的Twin Frozr V散热器也是红黑加龙爪设计，不过只有风扇整流罩黑底部分模仿碳纤维纹路，则龙爪增加了红色LED灯光效果。

　　GAMING X版本的1070显卡标配铝合金阳极黑化的金属背板，微星的龙型标志 蜿蜒的G龙型象征Gaming，背板造型和上一代没有明显变化。满满的微星龙形信仰，外观美观大气，而且利于保护PCB。逼格绝对不输给全身金属铠甲包裹的FE公版。

　　说实话，安装显卡的时候属于手残党的阿财经常害怕被风扇扣件或者鳍片刮掉显卡背面的元件，别笑话我，我真的不小心被显卡IO挡板下面的两个定位插舌刮掉过主板上的贴片电阻元件，搞得我只好买了一块带装甲的TUF特种部队主板来防身。

　　但是显卡背板这东西也是双刃剑，没有金属背板对第一槽的散热器兼容性倒是要好一些。因为显卡加了背板后，在 X79/X99，M-ATX规格的主板上，因为第一槽PCIe X16是不能安装猫头鹰NH-D15，U14S和追风者PH-TC14PE这样的14cm塔式散热器的，会跟风扇扣件冲突，挤压无法安装，而没有背板的显卡就没有这种情况，但是却很可能会导致散热器风扇铁丝扣件接触到显卡焊点，短路烧毁显卡。总之无背板和标配背板都会有各自的缺点，没有十全十美的解决方案。幸好剑齿虎X99直接放弃了第一槽PCIe槽，直接从第二槽才开始设计16x插槽，所以没有跟散热器打架的困扰。

　　——不过对阿财来说，因为双塔旗舰风冷散热器有即挡着显卡又挡着内存条的臭毛病，那就直接简单暴力的用一体化水冷来替代它吧。

　　如果我没记错，970 GAMING的重量是 780克，结果 1070 整整增重了 320g。当然显卡那么简单明了的结构，不可能塞水泥疙瘩增重，所以必然是散热背板+PCB用料的重量。

　　这一代1070的PCB明显加宽了，跟Maxwell 980 Ti 的显卡高度持平， Twin Frozr VI 散热器顶部的热管不在露出，高度超高不能轻松的装进NCASE M1和普力魔等 ITX 小机箱了，这一点让我好伤心啊。

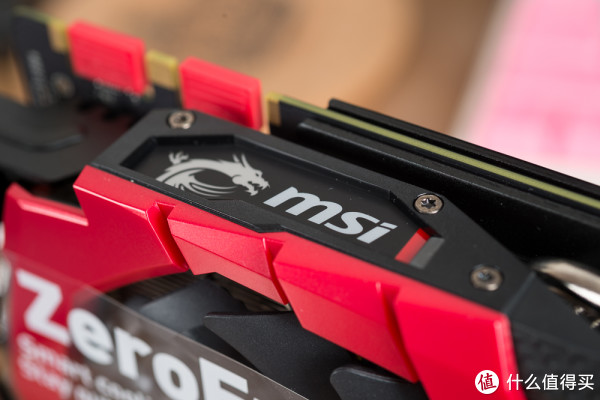

　　散热器顶部龙形LED灯改成RGB版，正中楼主那闷骚不已的内心痒处。

　　右侧的鳍片变成带LED灯的红色透明导光带。

8+6pin供电

　　GTX 1070 TDP散热设计功率为150瓦，FE公版PCB 6+6p供电就能够满足要求。微星 GTX 1070 GAMING X 显卡的频率比公版高出不少，默认频率1582MHz，boost频率1772MHz。此外还要考虑到用户潜在超频的需要，所以微星 GTX 1070 GAMING X显卡配备的是8+6pin供电，而且卡口朝向PCB背面，方便用户安装时插拔电源线。

　　阿财最喜欢的水平散热鳍片走向的设计，这样可以满足前进后出的机箱风道，垂直风道还是卧式前进风，都是最理想的显卡风道，妈妈再也不用担心我用为了排风强用公版显卡OTES吹风机，玩游戏会飞机起飞了。

　　视频输出接口，微星 GTX 1070 GAMING X 显卡的视频输出接口非常丰富，有一个DVI、一个支持4K@60Hz分辨率的HDMI 2.0及3个支持4K@60Hz分辨率的DP 1.2接口。可以看得出不再支持4K@60Hz分辨率的DVI接口和VGA接口已经是硬件厂商逐渐放弃的对象。
