维简WITRN U2P数码配件使用总结(功能|菜单|充电)

【什么值得买 摘要频道】下列精选内容摘自于《可能是一款高性价比USB电压电流表——WITRN U2P使用测评》的片段：

如果你在实际使用过程中遇到一些问题，想去请教下客服或者在用户群中提问。那么大概率得到的回答将是”参阅说明书”。确实，说明书里面介绍的还算详细，几乎涵盖了这款产品使用的方方面面，但也并非面面俱到。这就需要你具有一定的先验知识和学习能力。想通过问问题直接得到答案这种捷径，在这里不是总是有的。所以这并不是一款适合小白用户的产品。鉴于这款U2P的功能多且杂，有些功能我也没有完全搞清楚，或者一般用不上。所以，下面试用展示的都是我常用到的一些功能。
首先将U2P接上电源，我们就能看到屏幕上的界面展示了。这款USB电压电流表内置了3轴重力传感器，可以根据自己的需求旋转屏幕，这倒是个很方便的功能。

通过方向选择键，可以切换为不同的菜单。U2P的主界面一共有七个菜单：P1 大字菜单、P2 容量显示菜单、P3 等效内阻菜单、P4 快充显示菜单、P5 综合信息菜单、P6 线阻测量菜单、P7 曲线显示。其实我们一般测试设备的时候，最关心的还是电流电压以及充电协议这几个参数，因此 P1 大字菜单和P4 快充显示菜单是我用的比较多的。
P1 大字菜单使用大字体和不同的颜色，显示出我们最为关心的电压、电流、功率三个关键数据。

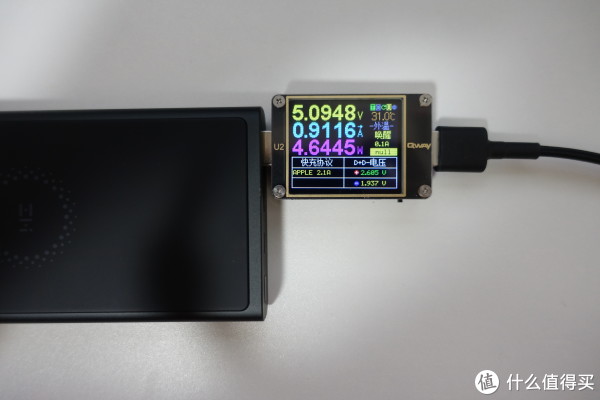

P4 快充显示菜单除了显示电压、电流、功率等数据，还会根据 D+D-和电压电流数据推断出当前可能的快充协议。

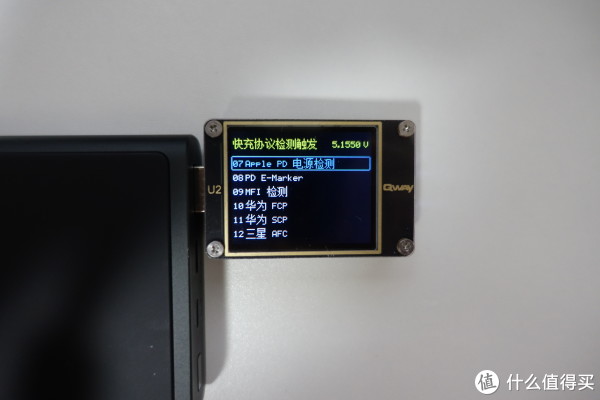

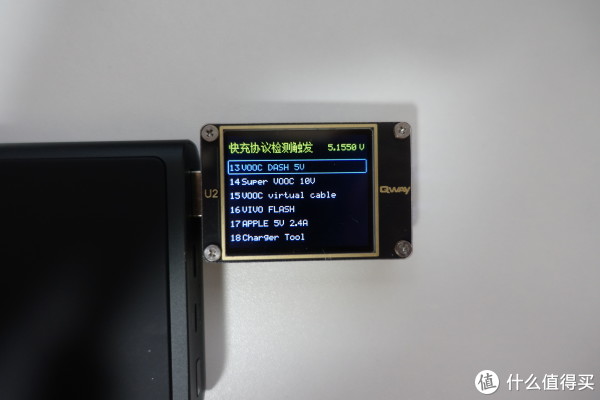

在P4 快充显示菜单中，我们还可以通过长按 OK 键进入另外一个常用菜单：快充协议检测触发菜单。在这个菜单中，有许多子菜单提供各种功能丰富的检测项目。不过需要注意的是，进入这个菜单后U2P处于高压状态，不要接入任何负载设备，否则有烧坏设备的风险。

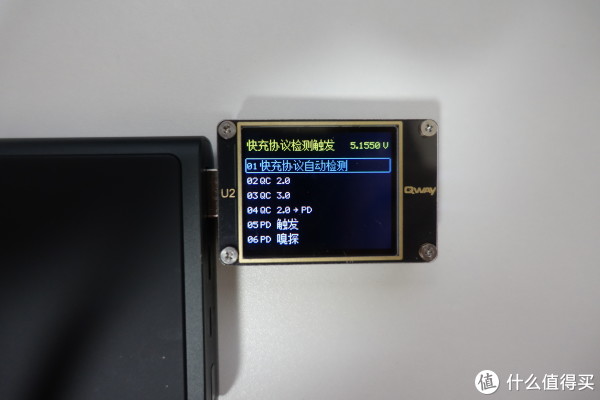

快充协议自动检测菜单可以自动检测出充电器或者移动电源支持哪些充电协议，目前支持检测协议有QC 2.0、QC3.0、PD、华为FCP、华为SCP、三星AFC、VOOC DASH、Super VOOC 10V、Apple 5V 2.4A等常见快充协议。比较良心的是，U2P所支持检测的快充协议还可以通过软件升级的方式不断增加。比如最新更新的U2P 6.7固件就加入了对华为最新一代快充协议的支持。下面以一款紫米最新推出的无线充电宝为例，测量这款移动电源的USB-A和USB-C两个输出口的快充协议支持情况。结果显示如下。
对于USB-A口，在一片红色中，只有Apple 5V 2.1A是绿色，表明这个输出口不支持其他快充协议，只支持Apple 2.1A充电协议。

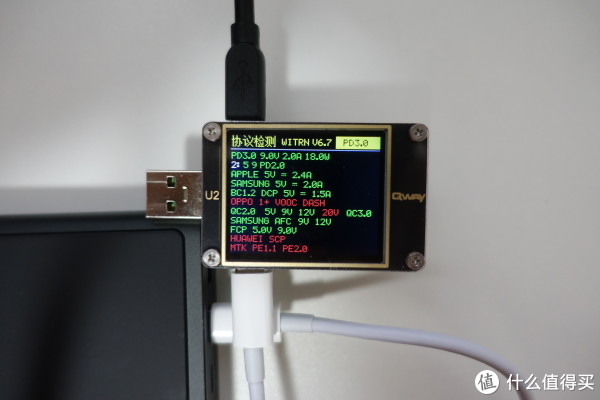

对于USB-C口，支持的快充协议有PD 3.0、PD 2.0、Apple 2.1A、SAMSUNG 2A、BC 1.2 DCP、QC 2.0、QC 3.0、SAMSUNG AFC、FCP等充电协议。

如果想对某个快充协议进行诱骗，还可以进入到相应的快充协议子菜单中。比如进入QC3.0菜单后，增加电压到期望值，然后使用Back返回，诱骗的电压就能保持并退出。此时，U2P的电压高于通常的5V，注意负载的电压承受范围。

随着USB PD快充协议的普及，USB-C to USB-C数据线市场占有率不断提升。我们使用USB-C to USB-C数据线的目的无非是数据传输或者是充电。如果主要是为了数据传输，那么数据线是否支持USB 3.0是我们关心的重点。如果主要是为了充电，那么是否能够承受更大的电流则是我们主要的考察参数。USB-IF协会的标准规定，传输电流电流超过3A时，必须配E-Marker芯片。因此U2P的E-Marker 线材检测功能就派上了用场。毕竟我们很难从线材的外观判断其性能的好坏。借助于这个功能，我们就可以很方便地甄别USB-C to USB-C线材的优劣了。在检测的时候，U2P使用普通的5V电源供电，将USB-C to USB-C线材插入任意USB-C口，进入E-Marker 线材检测菜单就可以进行检测。以我手上的这跟小米USB-C TO USB-C数据线为例，检测结果如下图。按照U2P说明书上对检测结果的解释，PD2.0表示线材是支持PD2.0/PD3.0通讯协议的 E-Marker 线材。线材电压显示N/A为正常现象。电流为5A，线材类型为USB 2.0都和这跟数据线的产品介绍的指标一致。

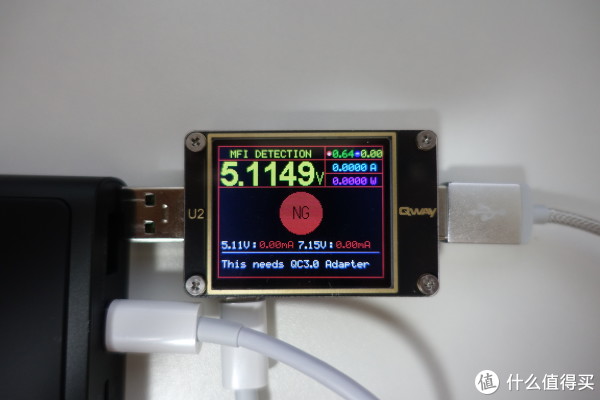

虽然iPhone 8之后的苹果手机都已经支持了PD快充，但是祖传的5V-1A的原装充电器，使得想要享受快充的苹果用户不得不额外购入充电设备和充电线材。一根MFi认证的USB-C to Lightning数据线是大部分用户的选择。这款U2P支持简单的MFI 线材的检测功能。之所以说简单，是因为它只支持检测线材的高压保护和静态电流两个指标。而且检测结果只代表是否符合高压保护的静态0.4mA左右的指标，并不能真正的检测出线材的真假。我使用两根Lightning数据线数据线进行检测，其中一根是MFI认证的，另外一根则没有。检测的时候U2P需要使用QC3.0 电源供电，Lightning数据线的USB-A公头那头插到U2P输出母座。进入U2P的MFI线材检测菜单进行检测，结果如下。MFI认证的线材的通过了检测，另外一根则没有。看来这个简化版的MFI线材检测功能还是有点用的。

上面介绍的这些功能都是我平时测试中比较常用的，他们可能只占这款USB电流电压表所有功能的三分之一。剩下三分之二的功能我不太常用，有些没搞明白还不敢轻易尝试。不过产品的电子版说明书里面也都有比较详细的介绍，有经验的用户使用起来不会有太大障碍。

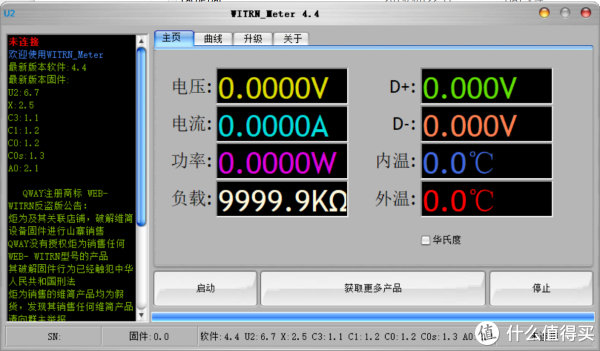

除了上面介绍的功能外，U2P还提供了上位机软件，方便我们进行数据采集和固件升级。

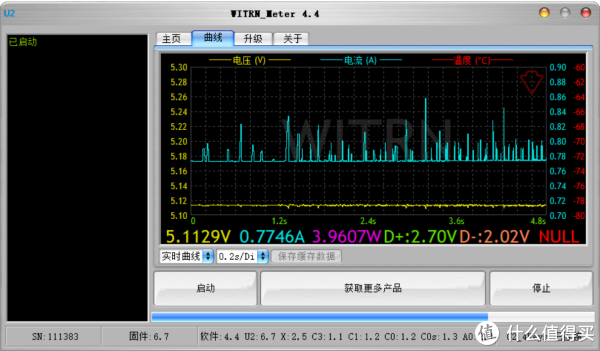

打开上位机软件，使用MicroUSB数据线连接电脑与U2P的USB HID接口。上位机软件上点击启动，就可以开始实时采集电流、电压、温度等数据了。采集一段时间后，点击停止，就可以将数据保存导出，方便以后的分析和使用。

如果进行固件升级，需要在U2P不通电的情况下，按住OK键，然后再通过USB HID接口连接电脑。进入上位机的升级界面后，既可以选择联网升级，也可以选择离线升级。我这里联网升级失败，所以选择离线从6.6的固件版本升级到6.7固件版本。
