【什么值得买 摘要频道】下列精选内容摘自于《拆解报告:倍思45W USB PD快充充电器(1A1C)》的片段:
从充电器的插脚侧打开外壳,超声波焊接,基本可以无损打开。
抽出内部PCBA模块,正面布满插件元器件,间隙采用注胶处理。居中为变压器,输入端采用四颗电解电容,输出端两颗固态电容。
PCB板背面贴了一整块导热垫,可以有效的将热量传递给外壳,辅助散热。

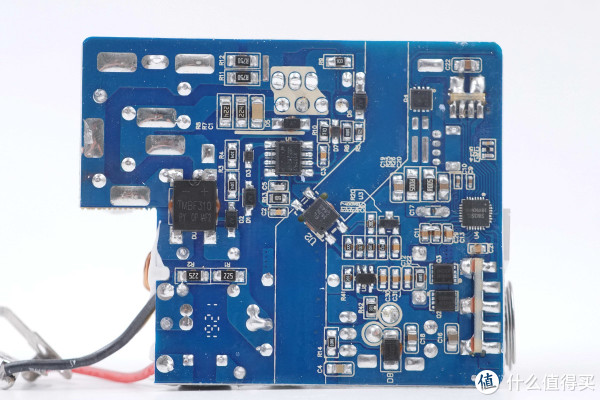

撕掉导热贴,PCB板背面比较整洁,初级和次级之间区隔分明,一颗光耦横跨在初级和次级之间。下面来详细了解一下这款贴元器件分别来自哪些供应商。
初级侧,输出整流桥。
初级PWM主控芯片,昂宝OB5282CP。
昂宝OB5282CP规格资料。
横跨在初级和次级之间的光耦,来自亿光。
力生美 LN5S03同步整流控制器,支持多种开关电源工作模式,驱动电流大,工作电压宽,适合高能效电源适配器。
力生美 LN5S03 详细资料。
这款充电器采用二次降压的方式,次级侧采用智融SW3510作为同步降压和协议识别控制器,实现两个接口输出的智能控制。

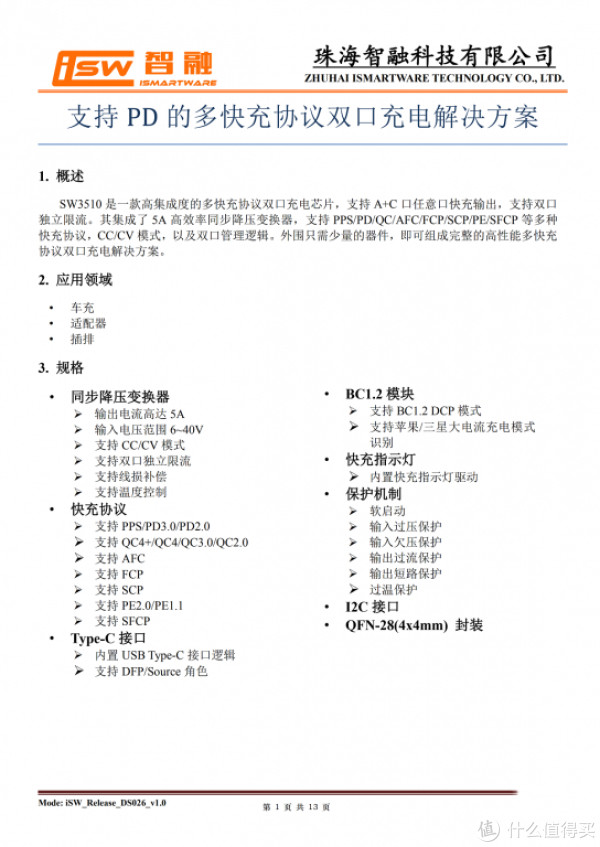

智融SW3510是一款高集成度的多快充协议双口充电芯片,支持 A+C口任意口快充输出,支持双口独立限流。其集成了5A高效率同步降压变换器,支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议,CC/CV 模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。

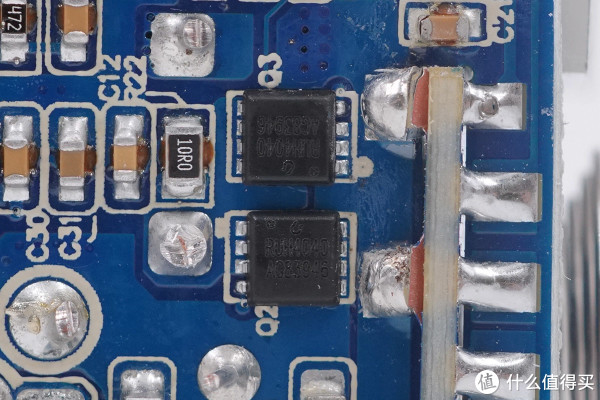

两颗外置的同步降压MOS管,来自锐骏半导体,型号RUH4040。
Ruichips锐骏RUH4040M2详细资料。

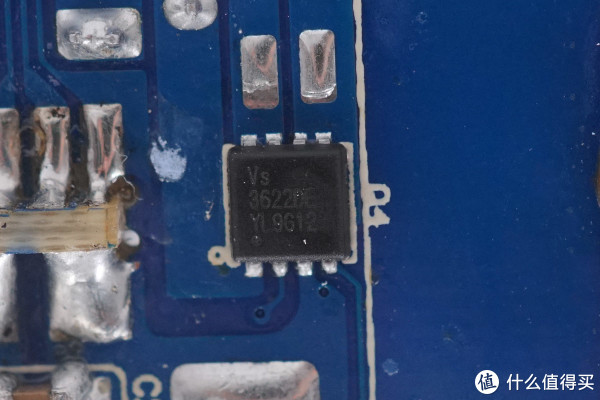

USB-C接口底座附近是控制VBUS输出的开关管,威兆VS3622DE,这是一颗双N的MOS,5V逻辑电压驱动,用于输出端口的独立保护。

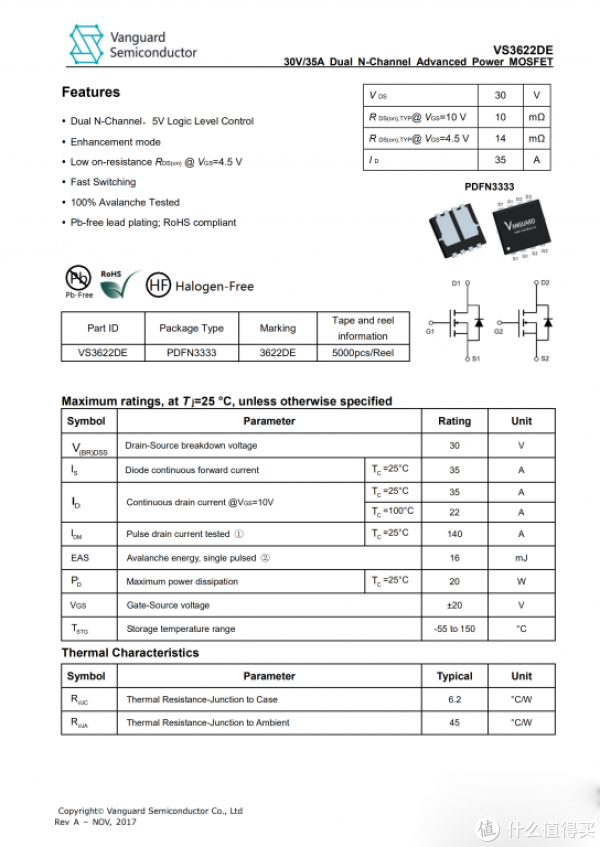

威兆VS3622DE规格资料。
充电器背面的主要贴片元器件基本介绍完毕,下面继续看正面插件元器件部分:
输入端设有NTC浪涌抑制电阻、延时保险丝、X电容、电感线圈等。

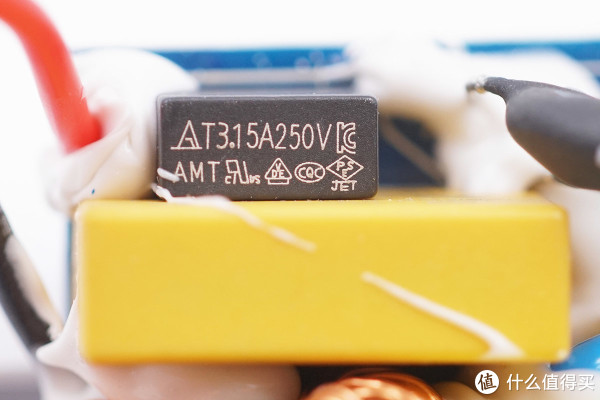

延时保险丝3.15A 250V。

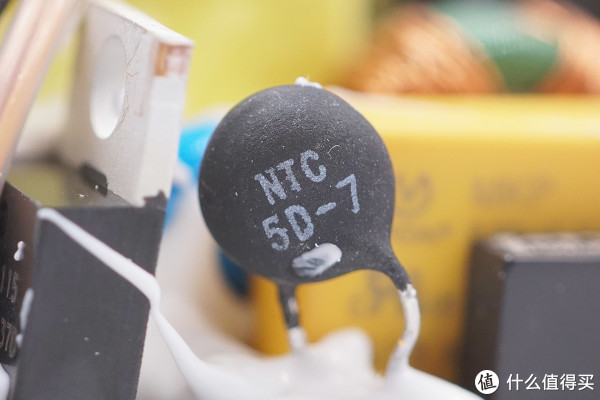

NTC浪涌抑制电阻,用来抑制上电时的冲击电流。
X电容,容量为0.33μF。
共模电感线圈。
输出抗干扰的Y电容。
四颗输入滤波电解电容。
四颗电解电容的规格均为400V 22μF,并联设计。
电解电容旁边是一款金属散热片。

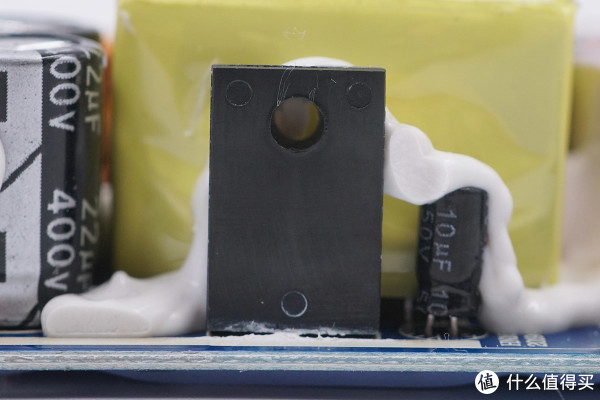

拆掉金属散热片,背后是一颗初级主控开关。使用螺钉与散热片连接,并采用白胶保证二者紧密贴合。
在初级主控器开关管旁边还有一颗50V 10μF的初级PWM芯片供电电容。
初级主控开关管,丝印PC12N65FA。
输出侧,USB-C接口和LED显示屏使用PCB板焊接在主板上,LED屏旁边是触摸开关。后面是两颗固态电容,规格均为25V 680μF。
LED显示屏背面是一颗无标的屏幕驱动单片机和一颗触摸芯片。

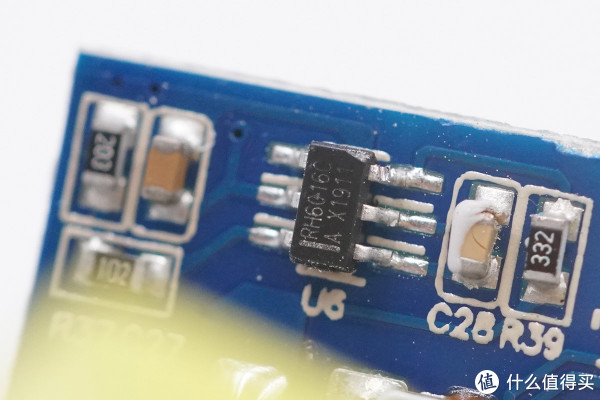

触摸芯片,丝印RH6016C,来自融和微电子。
次级同步整流MOS管。
USB-A接口旁边是一颗锐骏半导体RU3030M2。
锐骏RU3030M2规格资料。
全部拆解结完毕。
充电头网拆解总结
倍思1A1C 45W PD PPS充电器白色钢琴烤漆外壳,外形设计简约,在镜面的接口面板下还隐藏着电压电流显示屏,是一个比较实用的功能。另外该款充电器还支持定时断电功能,最长8小时时间设定,让用户自由掌控充电时间。
性能方面,这款充电器支持协议众多,包括USB PD、QC、FCP、SCP、AFC、PE,涵盖了市面大多数码产品,能够给众多品牌手机快充,如苹果、华为、小米、魅族、三星等;同时最大功率可达45W,对于笔记本电脑的支持也十分不错。
充电头网拆解发现倍思这款充电器内部采用的是二次降压的电路结构,初级部分采用昂宝OB5282作为PWM控制器,光耦反馈。次级部分再经过智融SW3510进行二次同步降压,外置MOS,集成度高,外围简洁,一颗芯片实现USB-A接口和USB-C接口输出的智能控制。
