联力TU150机箱开箱细节(前面板|风扇|接口|背线)

【什么值得买 摘要频道】下列精选内容摘自于《总有一款机箱适合你 篇十七：便携性能我都要——联力TU150测评》的片段：

包装的侧面可以看到TU150系列在规划中一共有四款产品，除了银色与黑色的选择外，在未来应该还有非侧透款可供选择，而我这次买的是黑色侧透款。

取出机箱，由于这次机箱体积较小，重量也不大，所以联力在缓冲材料使用的依旧是传统的EPS。

   取出机箱可以看到联力TU150依旧是一款走简洁风格的产品，机箱全黑化处理，外壳为铝合金材质，手感颇为细腻，从侧透处一窥其结构，貌似有些像是ATX机箱砍掉了下半段的产品，但电源仓似乎也做了移动，看来具体结构还是需要打开看看了。

三、局部&细节

照例还是先来看看前面板吧，TU150的前面板造型简约，为了给进风留下足够的空间整个前面板做了梯形外突处理，左右两侧有做进风开口并配备了PVC防尘网，前面板底部有一处梯形切割，让前面板简约的同时又不显平庸，整个前面板为全铝制成，表面采用了阳极氧化上色+拉丝处理，值得一提的是联力采用的水摩拉丝工艺让拉丝表面非常细腻，虽然肉眼可见拉丝但手指划过却依旧顺滑。

拉开前面板，首先的体会就是非常顺畅，拉惯了塑料卡扣的前面板，这种弹片卡扣甚至让我有些不适应，前面板打开后可以看到这里可以安装一枚12cm的风扇安装，并且联力也为这枚风扇位配备了一片塑料骨架的防尘网。

前面我提到了前面板的拉开异常顺畅，我也在打开后特地观察了其固定方式，可以看到左边的机箱五金框架上有一处圆柱形凸起，顶端为球形，在前面板上则有一处内凹并且凹陷内部有塑料制成的弹片，由于球头做工细致光滑，所以开启与关闭前面板都不费力，虽然这种结构并非联力独创，但由于成本限制这种好用的结构其实并不多见。

联力的铝箱一直以优秀的做工被众多玩家推崇，之前虽然我也玩过两台联力的机箱，但那都是铁家伙，所以我也从未领略过联力在铝材上的功力，这次恰好这款机箱铝板不少，我们就来仔细看看联力的工艺吧，首先可以看到所有弯折点内部都开了一道V形槽，这可以防止折处外侧出现折痕影响美观，并且仔细看铝板的所有直角都做了圆弧处理，可以有效避免划伤事件的发生，所以联力的铝箱不需要祭献

顶部是这款机箱的一大卖点，我看到这里也难免会被其中央的结构所吸引，除此之外整个顶板并没有做开口处理，所以常见的冷排安装位肯定是没有的，材质方面依旧是与前面板一样的铝合金材质，表面处理工艺也是一致的。

机箱的I/O接口与按键全部位于顶部的最前方，从左到右分别是电源按钮、Type-C、USB3.0X2、3.5音频X2、重启按钮，值得一提的是由于整个I/O接口都位于顶板的下一层，电源按钮刚好与顶板齐平，这可以防止摆放物品时出现误触（比如一本书丢上去完全不会影响），毕竟顶部没有散热孔机箱又这么矮，顶部放置物品的几率还是很大的。

前面提到这款机箱顶部中央存在着一个特殊的结构，其实它是这款机箱的一大卖点——隐藏式提手，整个提手采用了伸缩结构，当你需要使用的时候可以将它拉出，而日常不需要使用的时候你也可以将其压下去隐藏起来，来回试了几次，感觉收回与拉出的时候段落感还是挺明显的。

为了看看里面的结构，我打开了顶板，其连接方式与前面板一致，向上拉即可打开，可以看到为了隐藏这个提手联力直接在机箱顶部做了一个小夹层。并且为了提高利用率，在这里也能看到走线开孔。

我们来仔细看看这个机箱的提手部分，我们将左侧拉开右侧不动进行对比，可以看到拉开后的支杆在隐藏时是缩在手柄内部的，另一侧与机箱通过转轴相连，这样就可以让手柄实现上下的平移运动，为了让手柄上升后得到固定，在转轴处的支杆上联力加装了一块钕磁铁，拉起后磁铁会直接吸住限位片实现固定，并且我刚才说的段落感也是这块磁铁产生的。

从下方看手柄，可以看到收纳支杆的凹槽，另外在凹槽的中央同样可以看到一块钕磁铁，他提供了手柄隐藏时候的固定力与段落感。老实讲在机箱中能够看到这类机械结构还是挺新鲜的，希望能有更多的厂家提供类似得产品。

顶部的夹层我也特地测量了一下深度，如图所示其深度达到了22.15，这已经与很多机箱的背线空间相差无几了，走线完全不是问题

在这里也可以看到联力提供了扎线的锚点，不过整个顶部似乎也就给了两个。

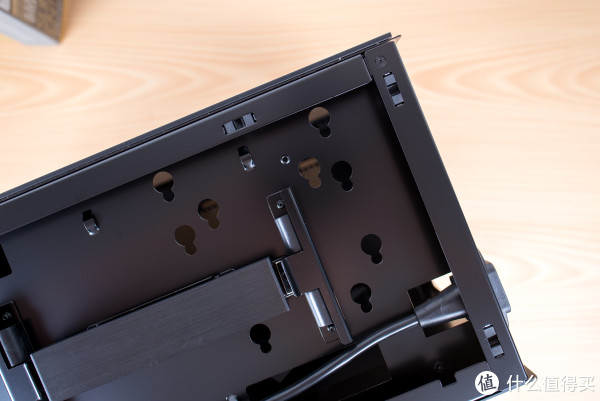

除此之外我还看到了硬盘安装孔的存在，用户可以将3.5寸或者是2.5寸的硬盘挂在顶板上。结构利用比较充分。

机箱尾部可以看到这款机箱的结构就像是常规的ATX机箱砍掉了下半段，背部依然支持12CM风扇的安装，PCI扩展槽方面也由中塔机箱的7条缩减为了3条，顶部可以看到一个品口的电源接口，并不是这款机箱预置了电源，而是因为其电源安装位挪到了机箱内部，这只是一根延长线。另外在材质方面这里也发生了变化，我用磁铁试了一下，尾部的板材材质是铁的。

机箱底部可以看到大面积的冲网，材质与尾部一样，这里提供了两个12cm风扇的安装位，整个底部由四枚脚垫垫高，保障了气流的正常吸入，不过奇怪的是我在这里没有看到防尘网，我希望联力能在后续给这里追加一个防尘网吧，磁吸的也行。

从底下的角度还能看到前面板底部并未做封死处理。

所以其实前面板两侧的防尘网也只是装饰性作用，真正的防尘还需要交给装在里面的那片塑料骨架的防尘网来完成。当然这样设计的好处是有的，底部加两侧大面积的开口，可以保证这台机箱不会是一台闷罐。

这台机箱的脚垫设计采用了圆形浮空设计，圆饼部分并没有与机箱直接相连，中间还有一根稍细的支柱，外侧有螺纹设计，防滑方面采用的是橡胶片，并且面积不小。

机箱的侧面依旧是目前很流行的侧透玻璃，玻璃外圈有遮掩结构，目前可能还不太看得出来，待会儿我们拆开在看。

背板部分依旧是拉丝铝板，在左上角有密集的冲孔，这应该是为电源预留的排风口。

仔细看这些冲孔，没有任何残留的冲压痕迹，用手指划过没有任何割手的感觉，做工非常出色。

背板、侧板与五金框架的连接方式与前面板一致，为了方便用户打开，它们在机箱的尾部都有预留出一个小耳朵。

打开侧板可以看到，这块侧板玻璃并未做黑化处理，并且整块玻璃是贴在一张镂空的钢板上，这比起之前见到的一些铁条加固方案还要安全的多，顶部的钢板有两道加宽，左侧应该是为了遮掩电源位，右侧则是为了遮掩顶部吊装硬盘。

玻璃板厚度实测为3mm左右，考虑到大面积的铁板加固以及其本身面积并不算大，所以这个厚度并不会对安全性产生影响。

我们来看看内部结构方面吧，其实TU150的内部结构并不复杂，甚至可以说是一眼看穿，上半部分左侧是主板位,可以支持ITX与DTX主板，主板为顶部有预留多个开孔用来走线，而右侧则是SFX/SFX-L电源位，电源下方有一个挂装的2.5寸硬盘位，在硬盘位的左右与下放均有走线孔，机箱的下半部分为显卡位，由于预留长度充足，这里的显卡长度兼容性也是达到了320mm，在显卡下放是两个风扇的安装位。

之前就说过显卡位是有3条pci扩展槽的，这意味着你可以在这里装入一些超厚的高端非公版显卡。

对了在侧板顶板与前面板都拆开后，整个五金框架其实都是用钢板制造的，原因其实也不复杂，就是为了缩减成本拉低定价，让更多人能够用得起联力，如果是全铝的话定价估计得翻个倍。

其实仔细看联力的这套五金工艺，所有铆钉都是下沉黑化处理，漆面喷涂也及其细致光滑，这在我以往的测评过的机箱中绝对是前几名的水准。

这款机箱的背部传统理线仓的布局其实也挺简单的，由于电源安装在主板仓内，所以这里并没有电源仓设计，并且为了控制机箱厚度，理线仓也采用了阶梯两段设计。

左侧实测有20mm的厚度，这里可以走一些比较粗的线缆

而右侧实测厚度为10mm，考虑到这里其实已经没有什么线要走了，这个厚度也并无不妥，别忘了这台机箱顶部还有一个22mm厚度的理线区域呢，所以整体而言这款机箱的理线仓是非常富余的。

最后在五金数据方面我也做了一下测量，铝合金板材厚度大致都在1.5mm左右。考虑到这些铝板都只是起到一些装饰性作用并不参与结构支撑，这个厚度是完全可以接受的。

钢制五金框架方面，顶板实测达到了1mm，ITX机箱用1mm的钢板可以说是奢侈吧。

除了顶板之外，其他钢板的厚度为0.8，这已经比不少中塔机箱的钢板都要厚实一些了，在同价位的机箱中也是主流水准，可见联力并没有因为这台机箱小而忽视其用料。

配件方面一本说明书、螺丝若干、硬盘缓冲圈若干，这些配件只能说够用吧，我建议联力考虑一下，送个10根扎带也行呀。
