【什么值得买 摘要频道】下列精选内容摘自于《小空间PC桌面方案 篇三：入手M9PeGn固态完成卧室主机最后的拼图，顺便晒晒桌面环境》的片段：

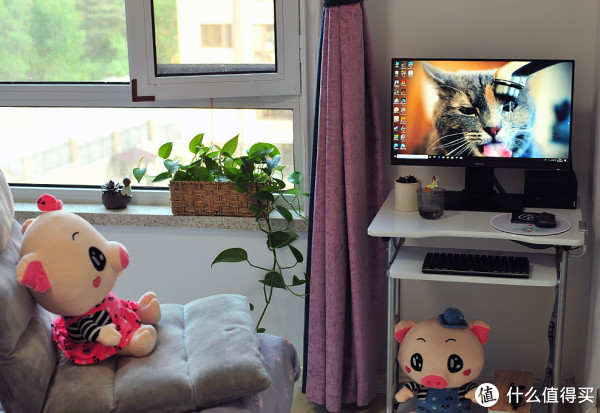

▼由于卧室尺寸大概3600mmX3000mm，太小了，放下一张1.8mX2m的床后就没多少地方，所以要求桌子得非常小，在tb上找到一张迷你电脑桌，尺寸为600mmX480mm，高度是750mm，板材一般为三聚氰胺板，价格是100多块。

▼桌子底部有轮子，可以移动，随意放置，任意流浪。如果以后卧室不放电脑了也可以直接请出，还是蛮灵活的。

▼另外没有买椅子，直接坐在床上好了，使用这种懒人沙发就能实现椅背的功能。

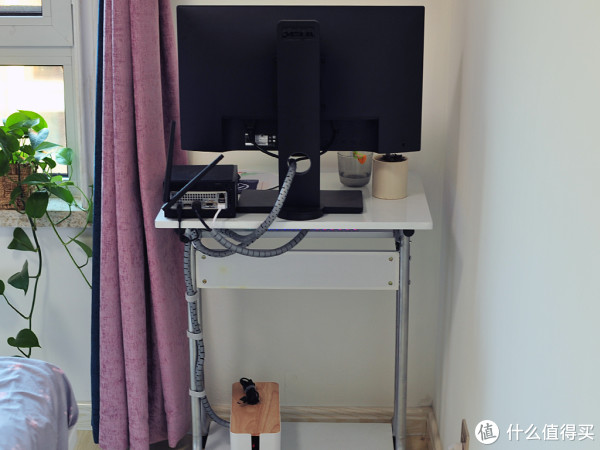

▼各种线程也用包线管子包了一下，穿过BL2480T预留的线孔，需要接电的顺着桌子一直到达底下的插线板。

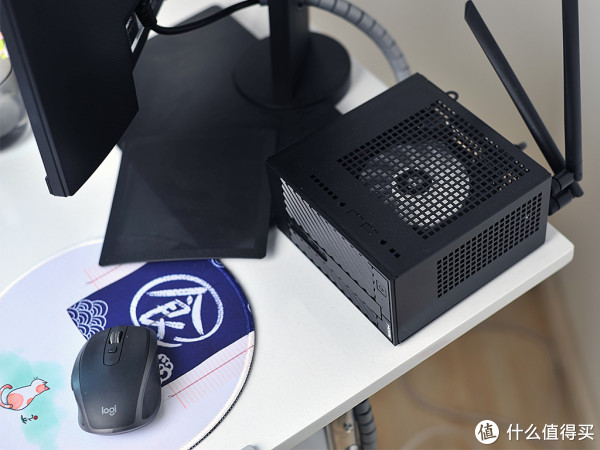

▼妖板家的DeskMini A300相当于AMD的NUC，支持AMD Raven Ridge和Bristol Ridge（A系列）的CPU，主机尺寸为155x155x80 mm，其实相对比NUC还是大了一点，不过要比普通的ITX主板小很多。体积只有1.92，很适合摆放在我这个小桌面上。

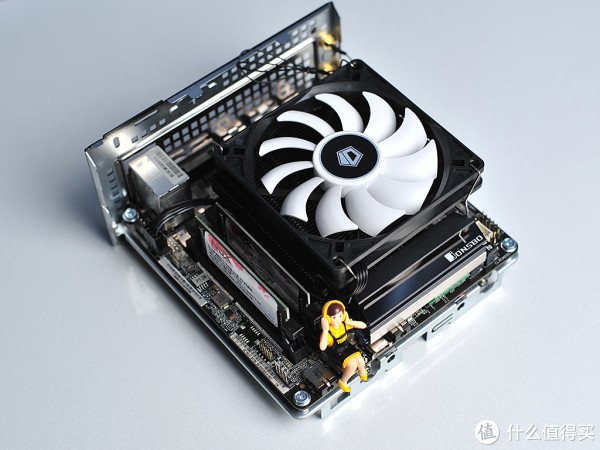

卸下机箱背部的四颗螺丝，就可以取出主板来安装CPU，内存，硬盘等硬件。DIY的可玩性上还是比NUC丰富不少。

主机硬件配置一览：

CPU   ：AMD Ryzen 5 2400G

主板   ：华擎（ASRock）A300M-STX（DeskMini A300 自带）

内存   ：宇瞻（Apacer） NOX 暗黑女神 DDR4 笔记本内存  16G(8G*2)

显卡   ：Radeon RX Vega 11 Graphics（2400G 搭载 ）

硬盘：   金士顿(Kingston) A1000 480G M.2 NVMe SSD

电源   ：DeskMini A300 自带

机箱   ：DeskMini A300 自带

散热   ：ID-COOLING IS-40X CPU散热器

             乔思伯 （JONSBO） M.2 散热器

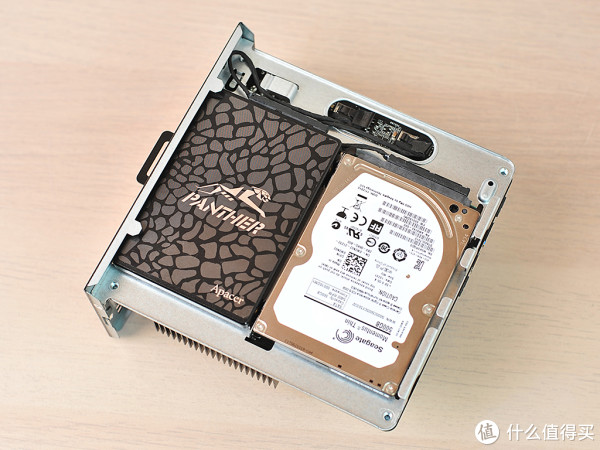

▼背后支架支持安装2块2.5寸硬盘，我安装一块SATA SSD（240G）和以前笔记本剩下的2.5寸HDD(500G)作为资料存储。

用M9PeGn插满存储接口

其实主板正反面都各支持安装一块M.2 SSD，正面我已经安装一块A1000 480G作为系统盘，最近又入手一块M9PeGn 512G安装在反面，这下所有的存储接口都插满了 。

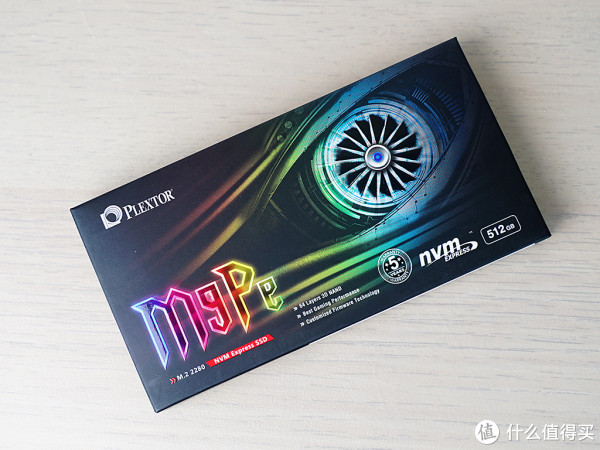

开箱

浦科特M9Pe有多个产品系列，M9PeY是PCI-E接口，M9PeG和M9PeGn都是M.2 2280版本，G为带散热片版本，Gn是无散热片版本，至于我为啥要选择无散热片版本，且听我下文分解。

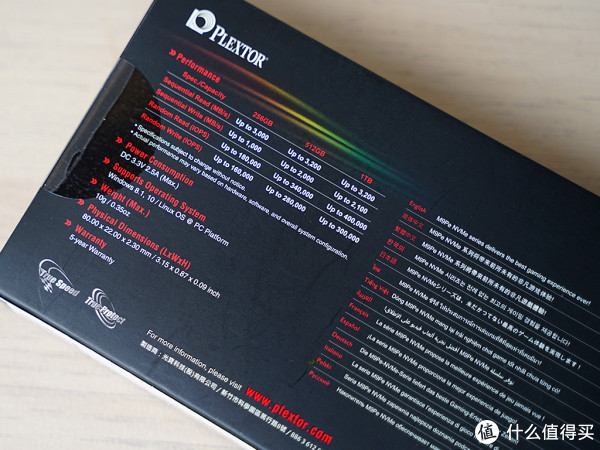

▼包装背面有标注了各个容量的性能参考数据，512GB版本在连续写入和随机性能方面要比256GB版本高不少，而1TB版本的性能比512GB却没高出多少。

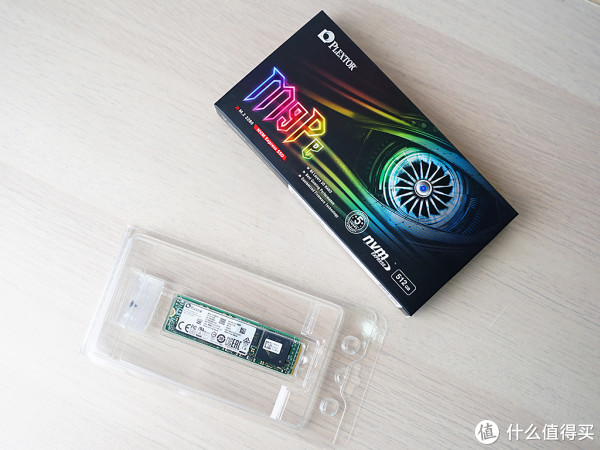

▼内部的保护包装是一个塑料盒子。

▼唯一的附件是一颗固定螺丝，其实现在大多数M.2 SSD连这种螺丝都不送了。

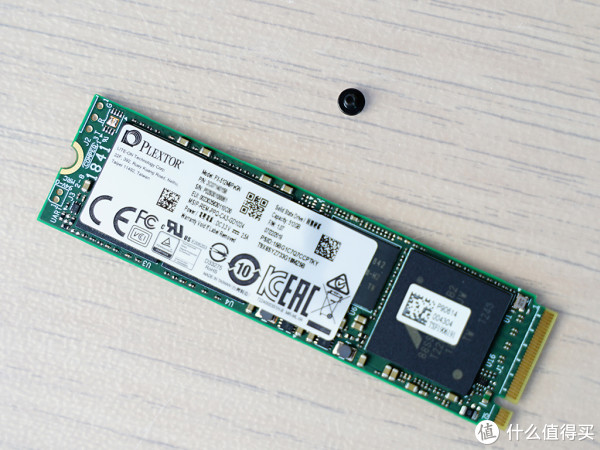

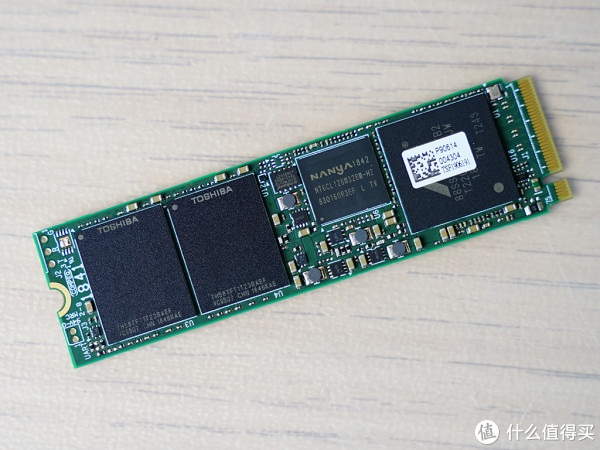

▼M9Pe系列主控依旧采用马牌的Marvell 88SS1093主控，支持东芝15nm TLC / MLC / SLC闪存以及3D 堆叠式闪存；缓存来自南亚的NANYA1708，是一颗LPDDR3 512MB的DRAM，编号为NT6CL128M32BM-H2；闪存颗粒使用的是东芝最64层堆叠式闪存，颗粒编号为TH58TFT1T23BAEF，单颗256GB容量，2颗组成512GB容量

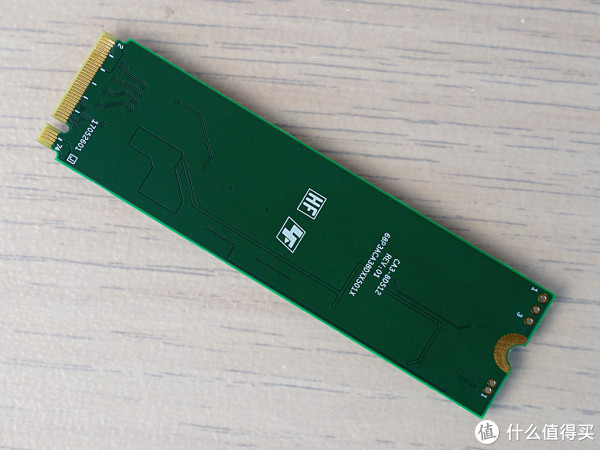

▼512GB版PCB后面啥也没有，光秃秃的。
