作为重要的AIB厂商，XFX讯景在第一时间推出RX 5700 XT黑狼版显卡。这么一张非公版显卡，除了外观以外，散热设计、PCB设计也是众多考察的考察因素。所以我们在第一时间进行了这张显卡的拆解。

实际拆解过程比较简单，但是整张显卡螺丝比较多。除了散热器固定螺丝外，还有背板固定螺丝。好在规格比较统一，安装孔位比较明显。

从上面这张图中能够看出显卡是拥有背板的，而且整体包裹着PCB。而从下面这张移除散热器的途中同样能看到背板实际上延伸出来了一部分。整体元件靠左一些，这点倒是与公版类似。但与公版不同的是，在显卡PCB右侧位置实际无原件空间下了很多，而且没有了固定涡轮散热器的位置。而除了这些外，接下来的它还有与公版不同的地方。

XFX讯景RX 5700 XT黑狼版显卡依旧是Navi 10核心，在核心周围有8颗GDDR6显存。但从大体的供电上看与公版并不相同。

Navi 10核心，Die上依旧没有型号等标识

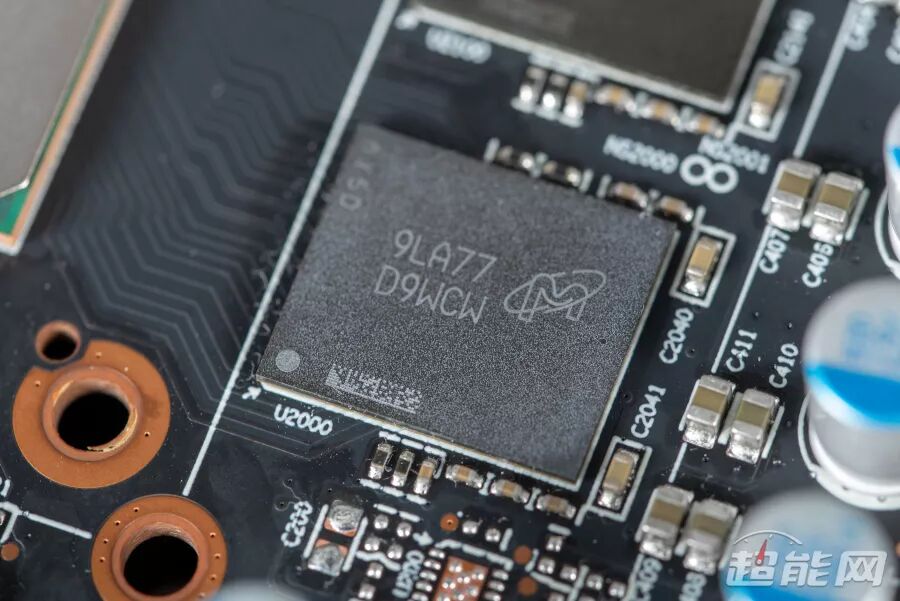

与公版不同的是，XFX讯景在这张RX 5700 XT黑狼版显卡上使用的是美光的GDDR6颗粒，型号为D9WCW，从美光官网查到的具体型号是MT61K256M32JE-14，等效速率为14Gbps。

显卡采用了7+1相供电，包括显存在内都是单mosFET

显卡的核心有7相供电，采用的mosFET为安森美NCP302155，最大承载电流为55A。显存采用了1相供电，搭配的mosFET为安森美NCP302045，最大承载电流为45A。同时显存PWM为中国台湾茂达电子的APW8713。

核心PWM为英飞凌IR 35217，支持6+2相供电

与公版RX 5700 XT显卡相比，从供电设计就能看出这张显卡是非公版设计，XFX并没有套用公版方案。

显卡背面PCB

显卡的背板采用了金属材质，不过在靠近显卡背面PCB的部分则是有一层注塑，防止短路。而且从这个角度也能看到背板在一边也有可以起到包裹保护显卡的作用的。

非公版显卡最重要的就是散热器了，XFX讯景为这张RX 5700 XT黑狼版显卡搭配了一个双风扇散热器，与公版采用的涡轮散热不同。散热器采用了4热管设计，热管镀镍处理，散热鳍片很密集，热管与散热鳍片间采用的是焊接工艺，而且与核心接触的地方是一个很大的铜底，保证散热器与核心的接触。在显存和供电上还覆盖有导热垫片，从整体上保证了显卡的散热。

从拆解看XFX讯景在这张非公版黑狼显卡上下了不少功夫，用料等方面比较充足。虽然整体看如供电规格等方面与公版保持了一致，但整体作为非公版显卡还是做出了不少改变，尤其在散热器上改变堪称巨大。
