徕图 LS-223C 便携无中轴碳纤维三脚架外观展示(脚钉|脚管|云台|螺栓)
-
摘要来自：
-
摘要来自：
难得一呆 -
摘要来自：2019-07-05
【什么值得买 摘要频道】下列精选内容摘自于《俺的冷门摄影器材 篇七：#本站首晒# Leofoto 徕图 LS-223C 便携无中轴碳纤维三脚架 开箱简测》的片段：
▼ ▽黑色的包装盒，这一面的LOGO挺大的，“Tripod”也挺醒目的。
▼ ▽包装盒第二面的底部贴有标签，貌似有点贴歪了。
▼ ▽标签是图文并茂的，有英文没中文……与国际接轨？标签展示的信息不少：型号是LS-223C，碳纤维材质，折叠长度202mm，3节式脚架，最大脚管直径是22mm，最大工作长度350mm，最小工作长度45mm，自重530g，最大承重10kg。
▼ ▽包装盒第三面还是LOGO+Tripod，只是颠倒了下。
▼ ▽包装盒第四面啥都没有……
▼ ▽包装盒顶面，还是只有英文，写了MIC，还有生产商信息，貌似三脚架多出自广东中山……
▼ ▽包装盒底面，之前那张贴纸延伸到这里，写明了型号、MIC等，此外还用图标表明了碳纤维材质、云台安装螺丝适配1/4”或者3/8“的螺孔。
▼ ▽从顶部打开包装盒。
▼ ▽小三脚架居然自带收纳包，这点出乎一呆君的意料之外，因为前两款小三脚架都不带收纳包。这个小收纳包用料看着还行，做工尚可，还带有肩带。
▼ ▽小三脚架收纳包拉链边上还有个闷骚的蓝色小标签，绣的当然是LOGO啦……
▼ ▽打开收纳包，看到被塑料袋裹着的小三脚架。
▼ ▽收纳包边上还有拉链附袋，可惜拉链头没做隐藏保护装置，会刮到小三脚架。一般大厂都有类似的设计来着……
▼ ▽附袋里面的东西还是很多的。一个被泡泡纸包裹的东西，一个透明塑料袋。
▼ ▽先拆开泡泡纸里包裹的东西，原来是脚钉啊……看来这个小三脚架有可换脚钉的设计……这三个脚钉做工还行，还自带橡胶封口圈。脚钉材质应该是不锈钢吧，不过有点沉，要是钛的就好了……（一呆君其实想多了……）
▼ ▽而透明塑料袋里东西着实不少：带有螺栓的快挂，两个一模一样的内六角扳手，一个多功能扳手，还有说明书、保修卡、吊牌什么的。
▼ ▽吊牌依旧没有中文，左边一段洋文谁来翻译下？右边图文并茂，还是比较容易懂的。
▼ ▽说明书是一张纸，终于有中文说明了。看说明书这面的内容才知道，这个小三角架是LS系列中最小的一款，与同系列其他三角架有着一样的用料与设计，只是脚管的粗细长短不同而已。这种系列化设计最大的不足就是没有针对小三脚架做特别的优化，会在某些方面做不到极致，这个问题后文会有描述。
▼ ▽说明书的另一面。小三脚架的使用介绍，图文并茂，很好懂。
▼ ▽带有螺栓的快挂。这个快挂材质做工很差，没档次……至于这个东西做什么用，后面说。
▼ ▽这个是小三脚架附送的徕图MPL多功能扳手，网上查了下买65元……一呆君一直希望三脚架厂商能出这样的多功能扳手而不是附送内六角扳手了事，所以这个多功能扳手惊艳到了一呆君，虽然扳手的用料和设计没一呆君想象的精致。
▼ ▽徕图MPL多功能扳手具有的功能如下图。貌似是个多功能工具就会有开瓶器……
▼ ▽介绍完小三脚架配件和说明书什么的之后。该开始研究小三脚架了。要吐槽的是包裹小三脚架的塑料袋开口也太随心所欲了吧，不能用个自封袋或者塑料袋热封口什么的吗？

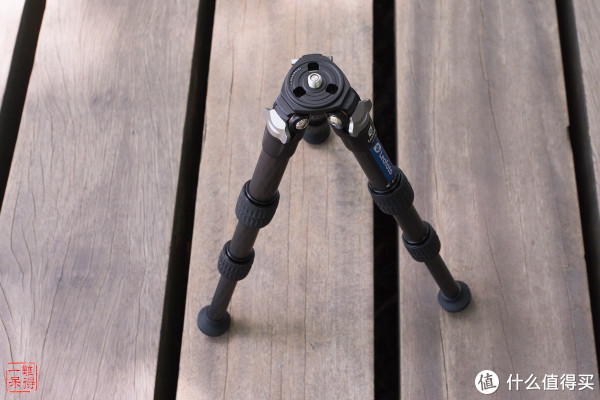

▼ ▽第一眼看到小三角架感觉还不错，挺小巧的一个。
▼ ▽还是将小三脚架展开竖起来看吧，这活脱就是个缩小版的普通三脚架，铝合金的云台底座外加三个主体是碳纤维管的脚管。靠前的脚管主体上有贴纸，标明了型号、碳纤维三脚架的英文以及三个图标。这三个图标除了中间的“AL”图标代表部分用料是铝合金之外，左边“钻石”图标和右边“10x”图标代表东丽卡10层碳纤维菱纹交叉编织的编制碳管？碳纤维脚管主体的长度还不及整个脚管长度的一半……
▼ ▽将小三脚架转了下，这个靠前的碳纤维脚管主体上的贴纸是LOGO和脚管锁紧套转动功能示意图，顺时针转松，逆时针转紧。
▼ ▽再将小三脚架转了下，最后出场的碳纤维脚管主体上，啥都没有……其实这里可以整个脚管护套什么的，冬天使用感觉会好些……在这里将整个小三脚架的结构也标出，每个部件后面还会细说。
▼ ▽大致介绍了小三脚架的整体后，开始介绍小三脚架的细节。小三脚架顶部是铝合金云台底座。这个底座上接云台，下连脚管，可谓承上启下。云台底座有镂空设计，在保证强度的前提下减轻重量。云台底座经过阳极硬质氧化表面黑化处理，增强质感。此外，云台底座正中央有云台安装螺丝，并且还配了个塑料保护帽。
▼ ▽拿掉云台安装螺丝外面的塑料保护套，看到了云台安装螺丝，貌似内有乾坤……
▼ ▽云台安装螺丝采用了螺丝规格可变式设计，螺丝正常状态下是直径3/8”规格的，而按下螺丝外圈就变成直径是1/4”规格的。这种设计无需转换螺丝套，极大方便了云台的兼容性。
▼ ▽而云台底座与三个脚管之间是通过脚管紧固螺丝相连。每个脚管紧固螺丝还有一圈LOGO，中间是内六角螺孔。可以用附送的内六角扳手或者MPL多功能扳手扭动螺丝，结合云台底座与脚管之间的纯铜垫圈，调整脚管转动的松紧度。
▼ ▽云台底座在两个脚管紧固螺丝之间的侧面还有个1/4"的螺孔，用于外接些配件什么的。这种设计貌似现在的三脚架都流行起来了，不过云台底座侧面的这个螺孔只有一个。
▼ ▽至于这个侧面的螺孔可以外接啥，可以看下官宣的图。配合手机夹子，就可以在外接支架上放置手机，一边拍摄一边用手机拍视频什么的。
▼ ▽此外，附送的带有螺栓的外挂也可以安装在这个侧面螺孔中，可以在爬楼或不太稳定的环境中拍摄时拴系安全绳，防止摄影器材跌落引起不可挽回的后果。
▼ ▽将云台底座翻过来看看。云台底座反面也有个1/4"的螺孔，也可以外接配件，比如在此处安装好带有螺栓的快挂后，就可以在快挂上挂上重物，增加小三脚架的稳定性。
▼ ▽而脚架紧固螺丝外侧的银色部件就是脚管半自动角度调节挡块。脚管有三档角度可以调节，分别是22°、55°和85°。在云台底座边缘有三个卡位与之相对应。下图是拔出半自动角度挡块的状态。半自动角度调节挡块拔出后，将脚管调节到所需角度，推进角度调节挡块会自动卡进相应的卡位锁定角度。或者将半自动角度调节挡块拉起，将脚管打开到最大角度，自动触发角度调节档块卡进锁定角度，往下转动脚管，角度调节挡块也会自动卡进相应的卡位。也就是说拔出角度调节挡块是手动的，卡进卡位是自动的，这就是半自动的由来，挺方便的。当然转动脚管调整角度还是要靠手动的。
▼ ▽再看看半自动角度调整挡块的反面机构，能看到里面有个凸起的插销。一呆君觉得半自动角度调节挡块下方应该是有弹簧的，拔出角度调整挡块的同时弹簧也被压缩，脚管从最大角度到最小角度转动过程中，角度调整挡块受弹簧作用卡进卡位中，而那个凸起应该是触发脚管到最大角度时角度调整档位的自动卡位。和普通的三脚架脚管角度全手动调整方式相比，这个小三脚架的半自动角度调整方式无需手按着调整挡块转动脚管，在拔出角度调整档位后，可以握着脚管底部转动，用力更省，效率更快些，当然结构也更复杂些，重量也更重些。
▼ ▽既然说到脚管的角度调整方式，那么就接着看看脚管角度调整的效果如何。最小脚管角度上面几张图都是，就不重复了。下图是脚管位于中间一档角度的状况。
▼ ▽这是脚管位于最大角度的状况。可以看到云台底座都快要贴近底面了，不错不错，一呆君就喜欢低角度……
▼ ▽说完脚管角度的调整，接下来说说脚管的伸长。小三脚架是三节式的，就是说每根脚管都由3个单节脚管组成，粗的单节脚管套着细的单节脚管。一呆君量了下，最外面的单节脚管直径是22mm，中间单节脚管长度为19mm，最内的单节小脚管长度为16mm。而锁定各单节脚管长度就要靠这个脚管锁紧套，顺时针转松，逆时针转紧。一呆君总觉得脚管锁紧套长度和单节脚管的长度很不协调，这或许就是三脚架系列化设计的不足吧。
▼ ▽看看脚管伸出的情况如何。这是单节脚管没有伸出、脚管位于最小角度的情况，可见小三脚架还没农夫山泉高。
▼ ▽这是单节脚管全部伸出，脚管位于最小角度的情况，这也是小三脚架处于最大高度的状态了，这个时候小三脚架比农夫山泉高多了。
▼ ▽换个角度看下处于最大工作长度状态下的小三脚架。这个时候小三脚架占用的底部空间还不算大，不过底部空间的宽度貌似已经比一般的栏杆宽些。
▼ ▽小三脚架脚管角度位于第二档，单节脚管全部伸出的状态，此时小三脚架高度更低些，占用的底部空间增加不少。
▼ ▽这是小三脚架脚管角度位于最大一档，单节脚管全部伸出的状态，此时也是小三脚架工作高度最低的状态。可以看到三脚架占用的底部空间最大。
▼ ▽介绍完脚管，最后该说说可拆卸脚垫了。所谓的可拆卸式脚垫，就是脚垫与最内的单节脚管之间是用螺栓相连的。小三脚架的脚垫是橡胶制成，形状满足小三脚架在不同角度下的使用。
"
