耶鲁 YDM4109 智能电子锁外观展示(钥匙|把手)

【什么值得买 摘要频道】下列精选内容摘自于《3年的守护到被恶意破坏—记耶鲁4109指纹密码锁 （附新旧款锁芯对比）》的片段：

▲包装正反面

▲之前买的是全黑色，这次购买的外部指纹锁为银色

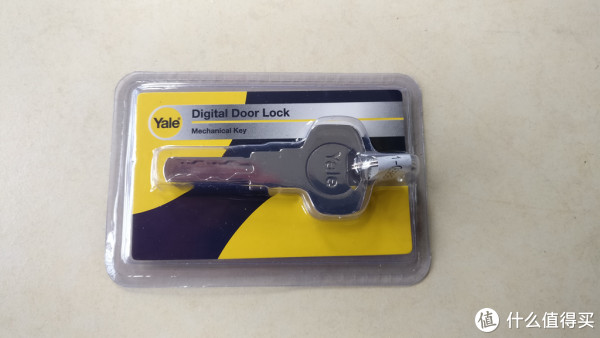

▲最新款的机械钥匙和老款是不一样的

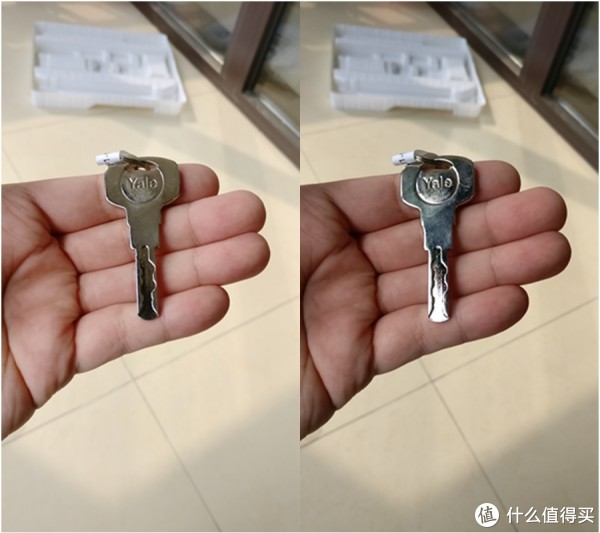

▲新版4109机械钥匙正反面花纹不一样，凹槽一大一小增加了破解难度。 新老款都是超B级机械锁芯

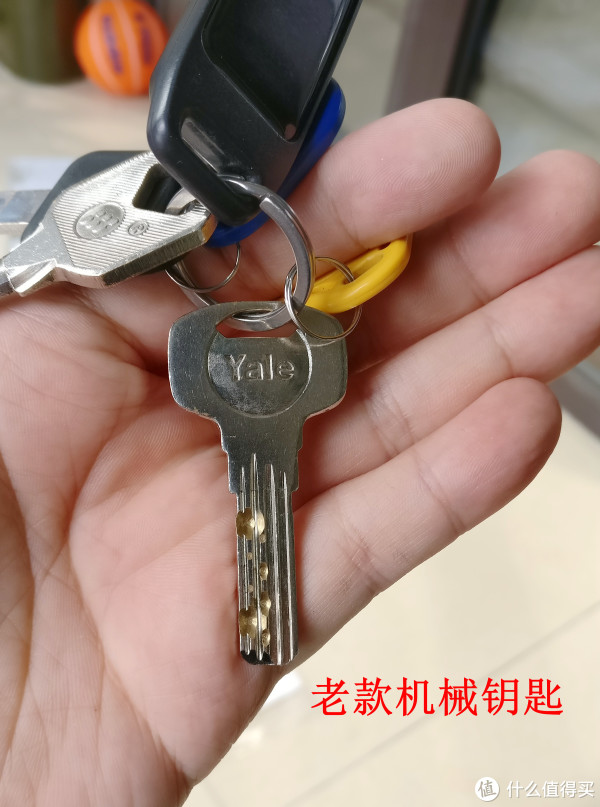

▲老款机械钥匙为点状凹槽

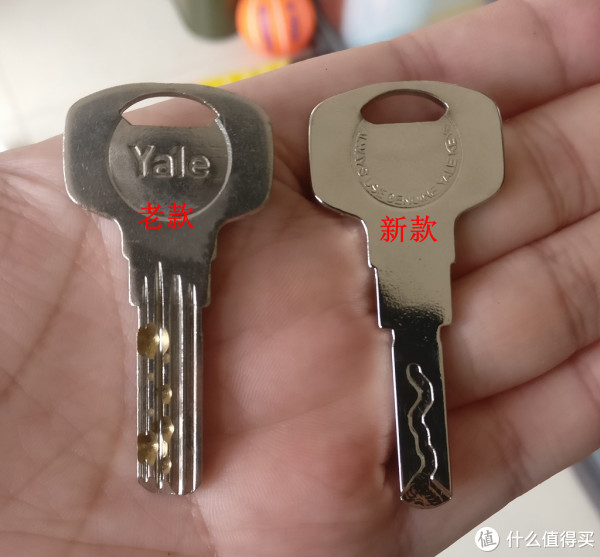

▲新旧款钥匙对比

▲外开门门把手在安装前可以调节为左开门还是右开门，下方为机械钥匙和没电时紧急9V供电触点

▲指纹锁电路板位于大门内侧门把手内，有一块4mm厚的钢板提供从门外方向的保护，并附带密封胶条防止串风

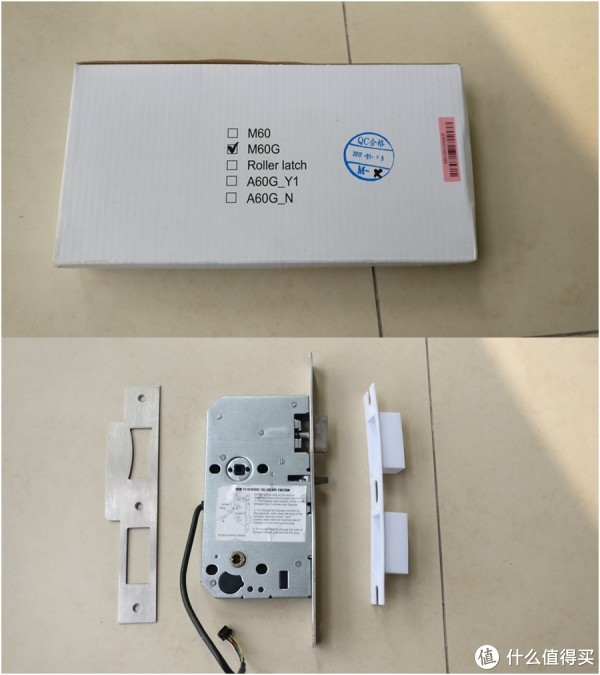

▲4109核心部件：带自动锁舌的锁止机构   （注：4109不带天地钩，本人觉得真的要撬门天地钩最多只是延长了几分钟而已，改变不了结果。本来我这门开发商给我是有天地钩的）

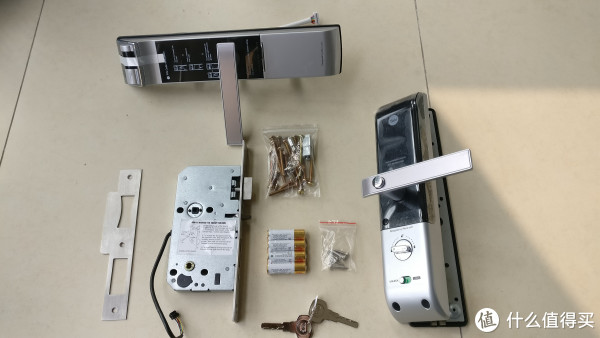

▲包装一览

 新旧锁止机构区别：

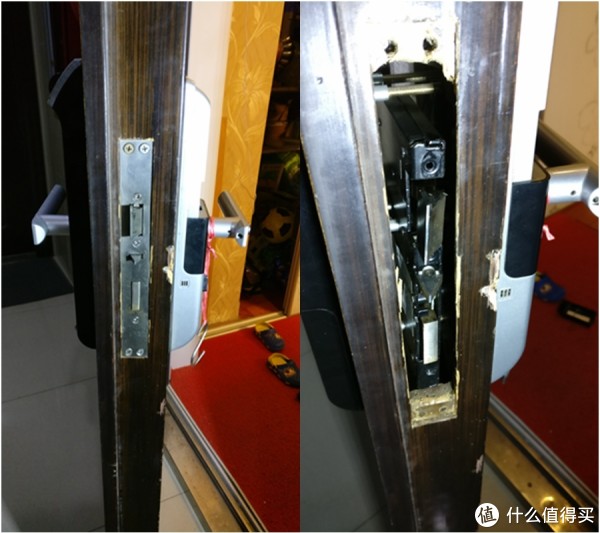

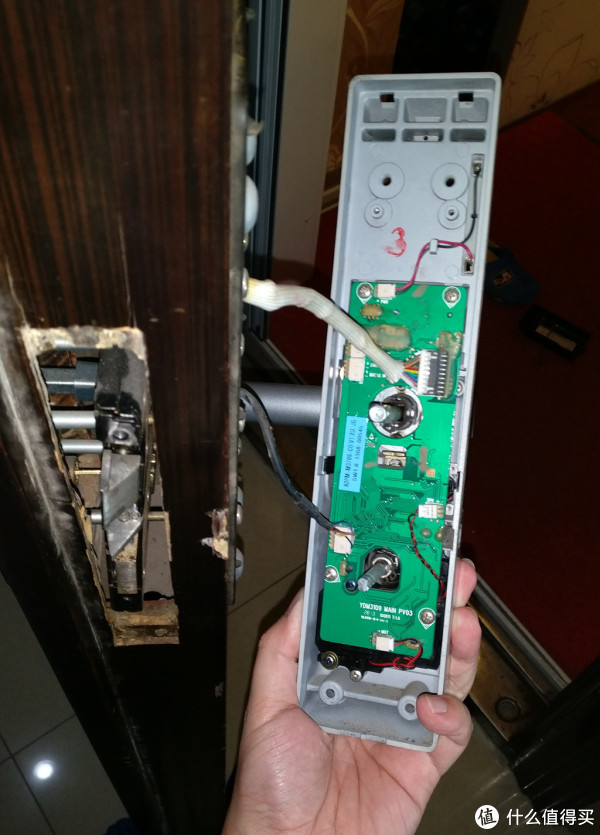

▲首先需要把原来大门上损坏的4109取下，首先是打开侧面护板螺丝拧出拿下电子锁止机构

▲从电路板上移除连接线

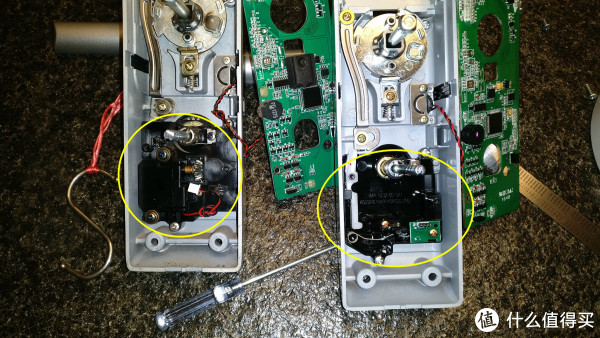

▲左边为旧款，右边新款电路板，实际上只有黄圈处的指纹连接数据接口有变化，其它相同

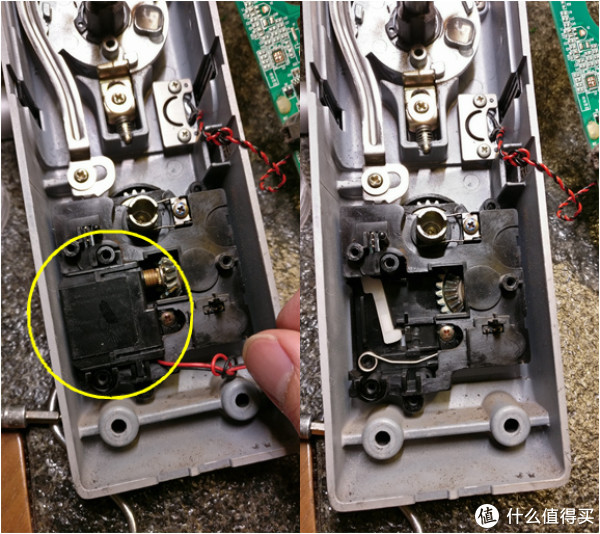

▲拆开后发现左边旧款有关门自动锁止机构，而右边新款则“减配”木有了

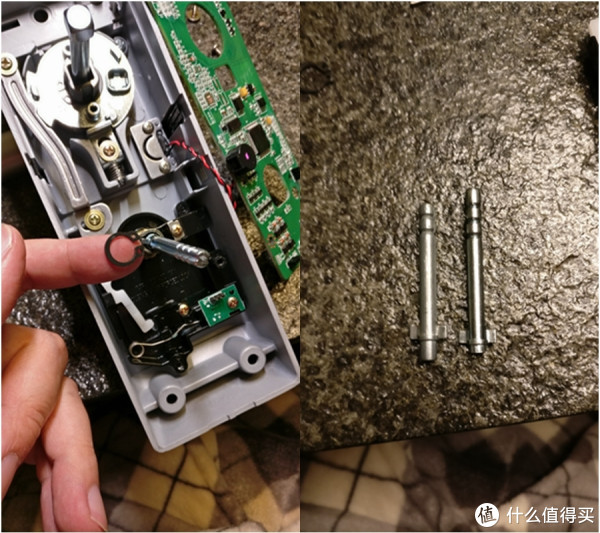

▲旧款4109自动锁止机构如上黄圈中所示，原理是在这感应到关门时黄圈中的小电机转动齿轮组，伸出锁舌锁上大门

     那么新版在这里自动上锁功能缺失了或者说是减配了吗？答案是没有。据厂家解释是旧版这个地方容易出问题（我经过3年使用未出现损坏）把这个电机整合到锁芯里去了：

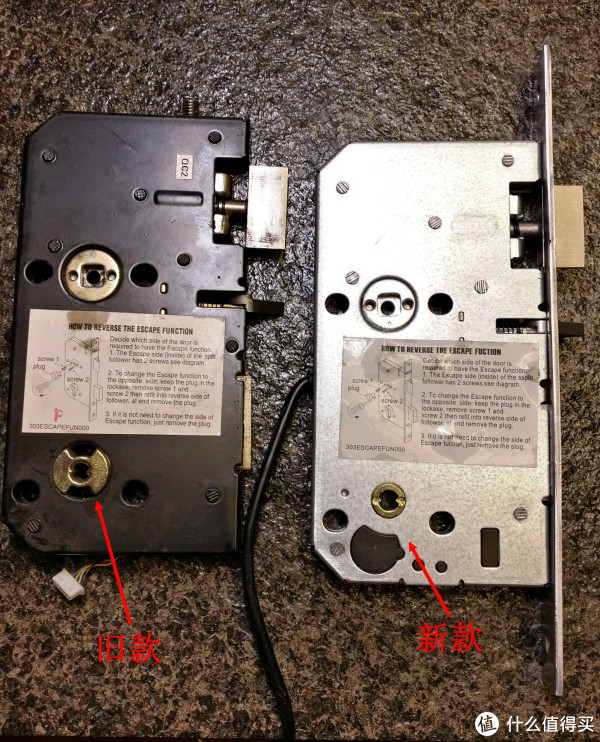

▲旧款这里的锁舌是通过刚在装在门内侧端电路板下面的电机带动旋转。而新款则在内部集成了电机，再也不需要外部电机驱动驱动杆完成了。这样的改动或许是为了可靠，二是集成在主锁芯内每次自动上锁声音轻了很多。完美！

▲这个就是锁止机构驱动杆，需要按照大门实际厚度调节并锯到合适尺寸，过长过短都不行。这里我直接使用了原来的驱动杆，把插销拔下替换成原来的便可以了
