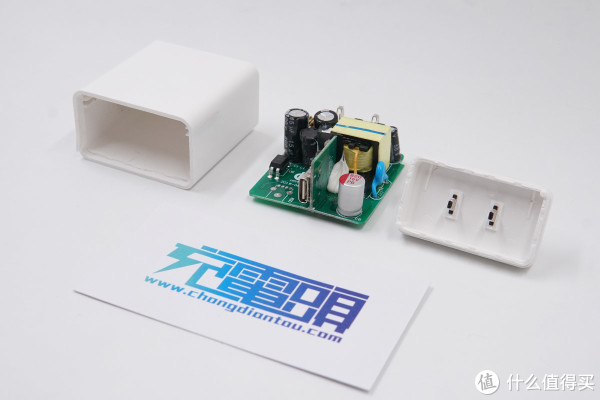

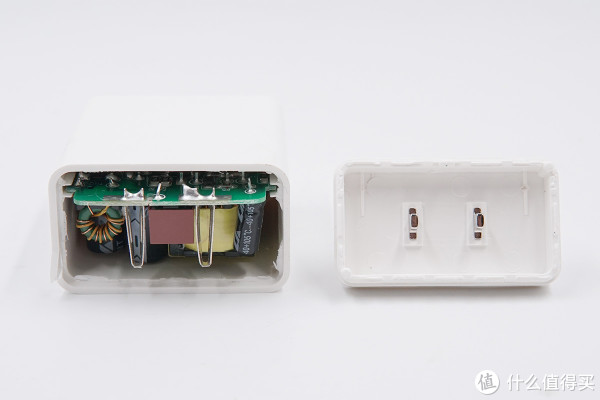

从AC输出端打开充电器的外壳，可见部分PCBA。

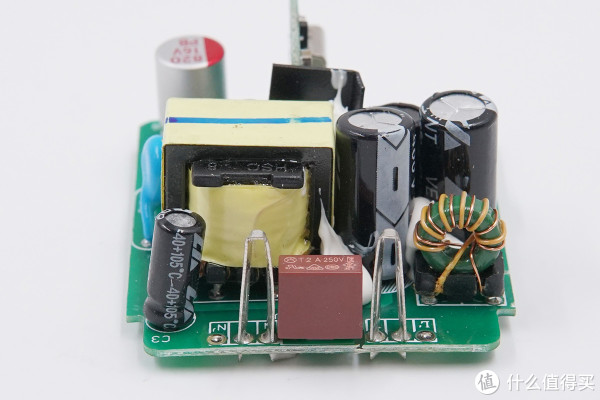

PCBA输入端采用两块金属弹片取电，中间是一颗延时保险丝。左侧设有一颗PWM主控芯片供电电容，右侧是输入滤波电感和滤波电容。

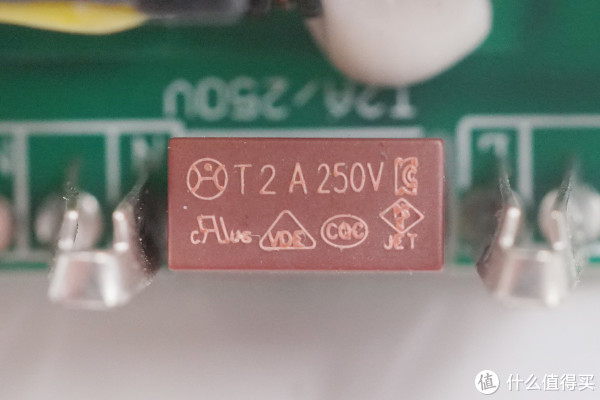

延时保险丝规格为2A 250V

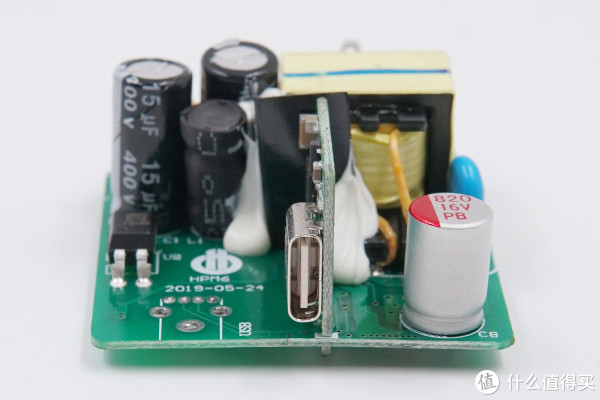

输出端USB-C接口采用小块PCB板垂直焊接在主控PCB板上，右侧配有一个输出滤波电解电容。在USB-C接口左侧预留了USB-A接口的焊盘，也就是说这套PCBA支持升级为1A1C输出。

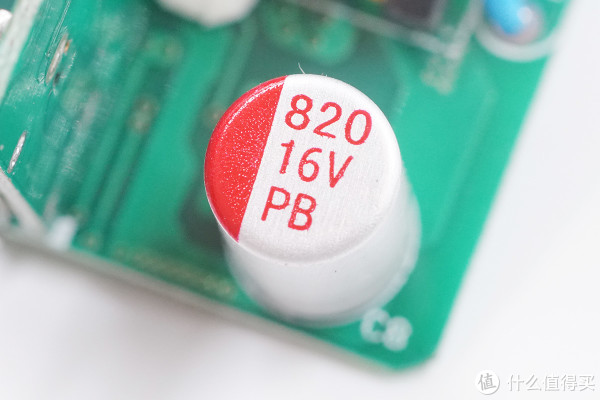

输出滤波电容规格为16V 820μF。

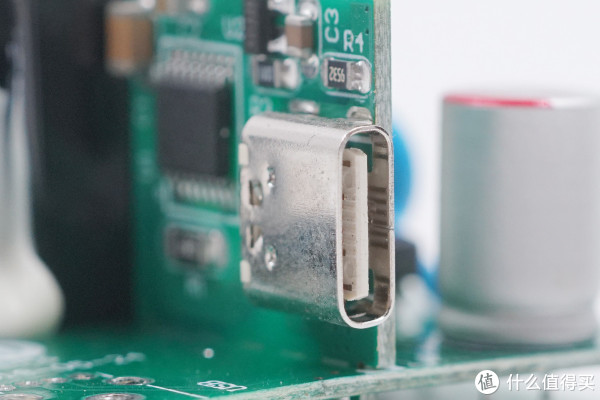

USB-C接口特写。

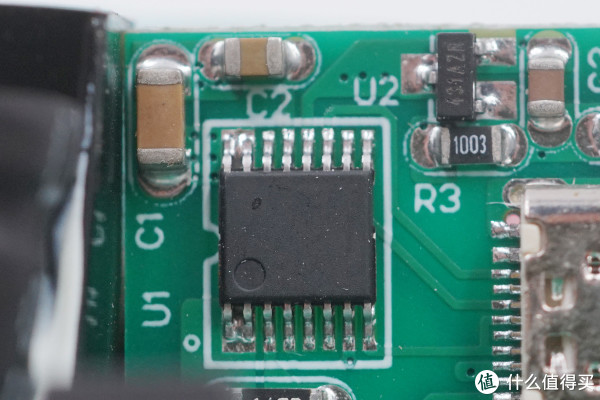

USB PD协议芯片，无丝印信息。

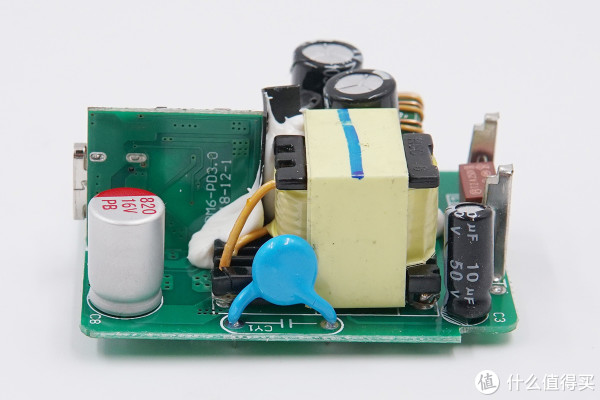

从侧面可以看到PWM供电电容的规格为50V 10μF，此外还有一颗蓝色Y电容，用于输出抗干扰。

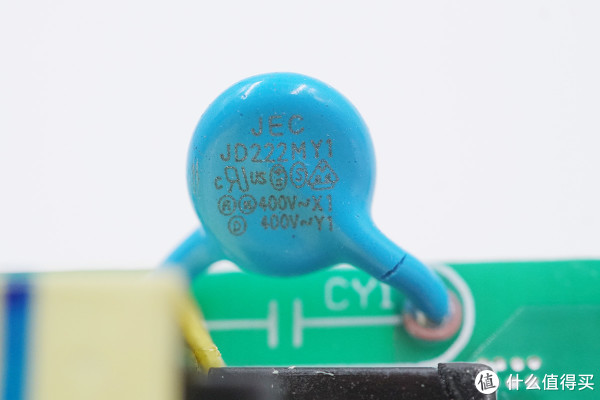

Y电容特写。

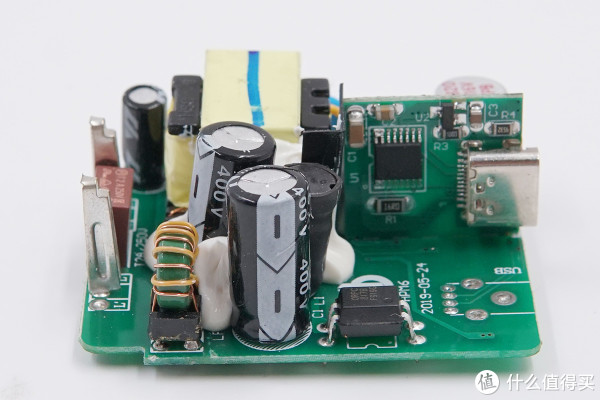

输入端设置了两颗铝电解电容滤波，旁边是一颗热缩管包裹的工字电感和一颗光耦，电容之间采用注胶固定处理。

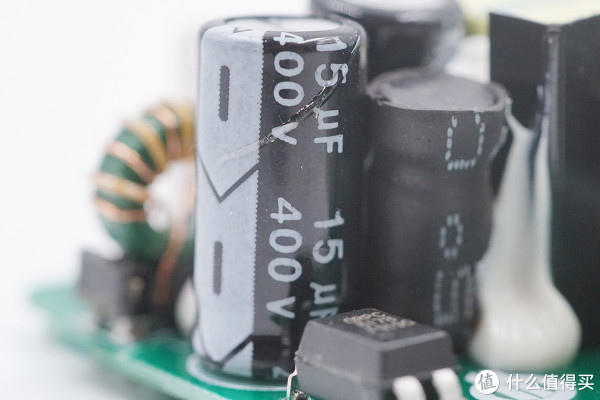

两颗400V 15μF的滤波电容并联。

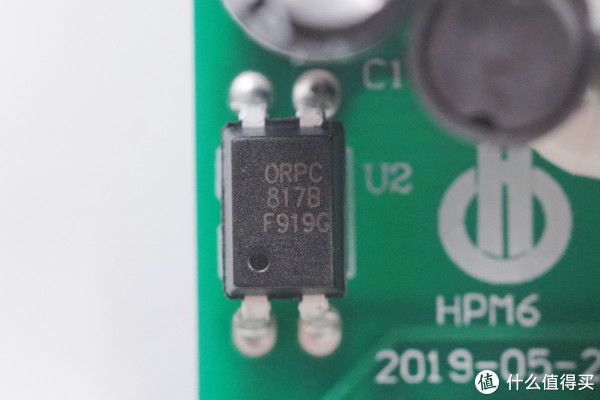

横跨在初级和次级之间的光电耦合器。

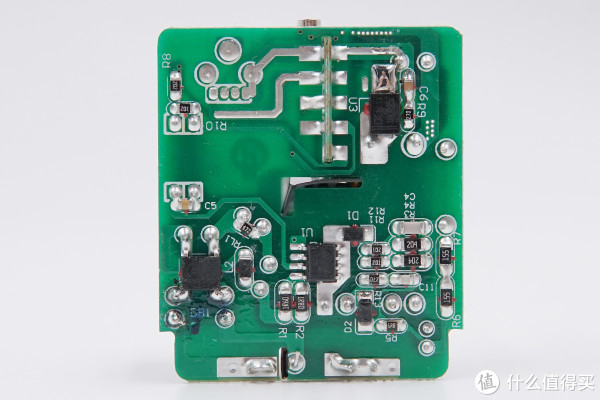

PCB板背面一览，初级和次级之间有明显的区分，安全距离足够。

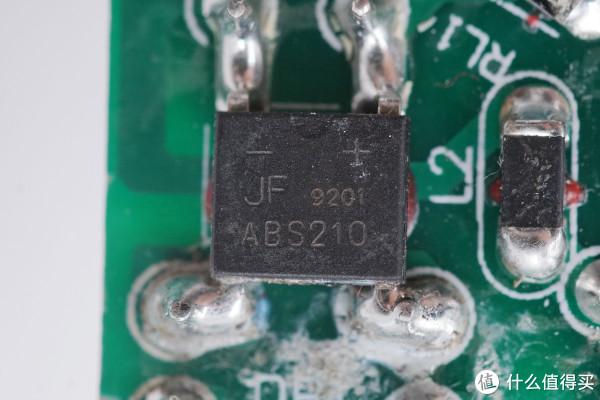

输入端ABS210整流桥。

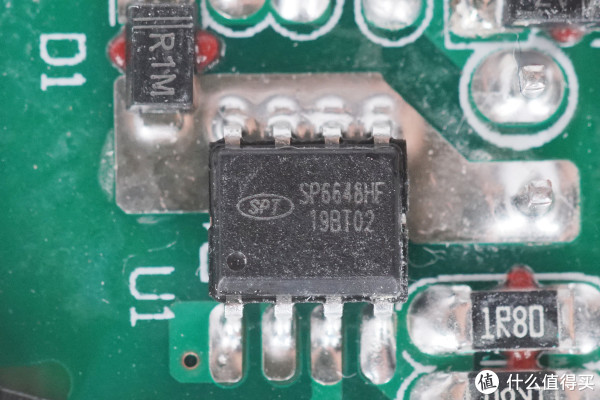

PWM主控芯片采用无锡硅动力SP6648HF，这是一颗电流模式PWM控制芯片，其内置650V高压功率MOSFET，应用于功率在18W以内的方案。SP6648HF在PWM模式下工作于固定开关频率，这个频率是由内部精确设定。在空载或者轻载时，工作频率由IC内部调整。芯片可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。

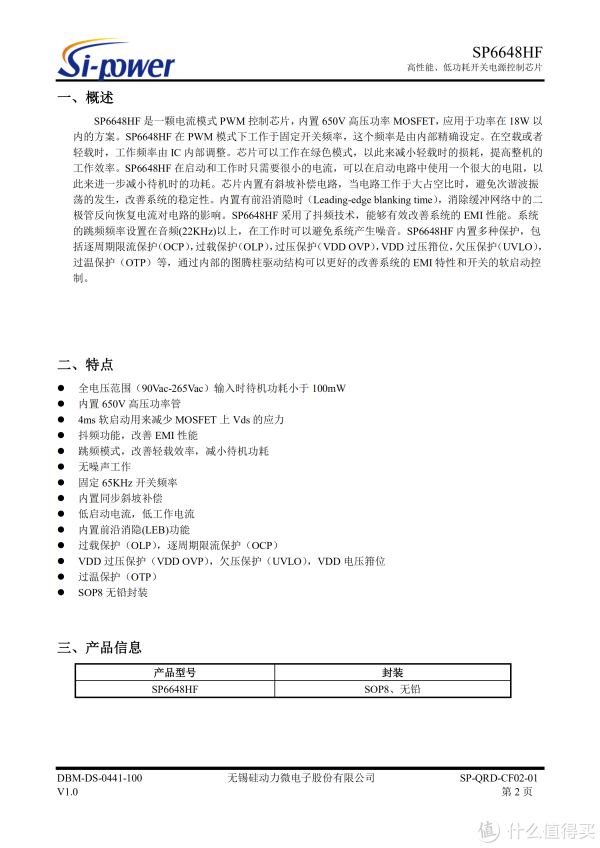

硅动力SP6648HF规格资料。

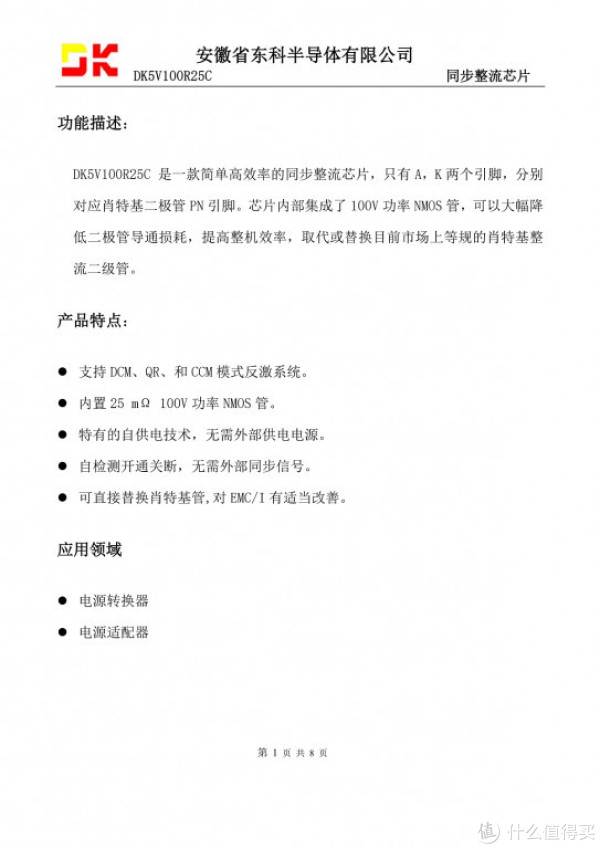

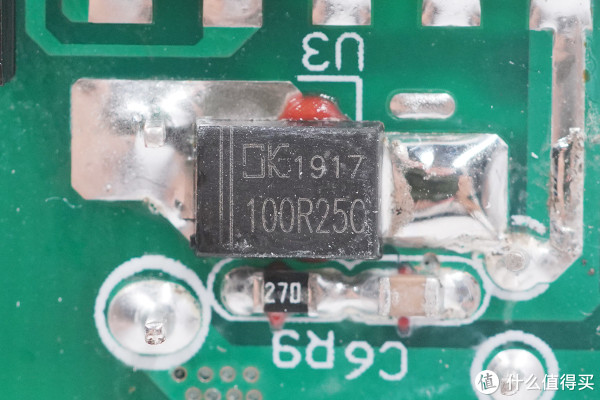

次级侧采用东科半导体100R25C同步整流芯片，其内置25mΩ100V耐压同步整流管。

充电头网了解到，采用东科DK5V100R25C的产品还有Benks邦克仕18W USB PD充电器、倍思双USB-A口多协议快充充电器、倍思30W QC4+双口充电器、倍思18W QC4+双口充电器、高仿苹果18W USB PD充电器等。

充电器全部拆解完毕。

充电头网拆解总结

绿巨能这款18W USB PD快充充电器可支持USB PD、QC3.0、QC2.0、AFC、FCP、SCP、APPLE 2.4A等多种充电协议，不仅可支持主流的PD手机快充，还能兼顾常规快充协议的机型，实用性好。

充电头网拆解发现，这款充电器的初级部分采用了无锡硅动力的电源主控芯片，内置MOS，产品集成度高。次级部分采用了东科半导体的新型同步整流芯片，同样是高集成设计。此外，充电器内部PCBA支持从单C口升级为1A1C输出，所以充电器的体积较常规的18W充电器稍大。
