【什么值得买 摘要频道】下列精选内容摘自于《充电三两事 篇五十：除了空调、我们还有风扇——羽博充电迷你小风扇 开箱评测》的片段：

▼圆通的熟悉的白色快递袋

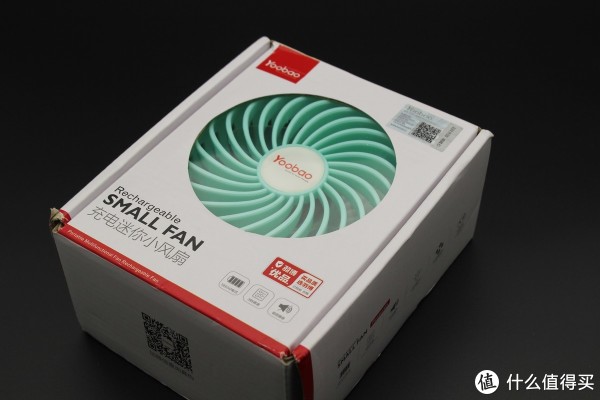

▼打开之后就是一个纸盒子，纸盒子中间是透明的塑料，一眼就能看到里面的绿色小风扇，反正还是选择原谅它喽

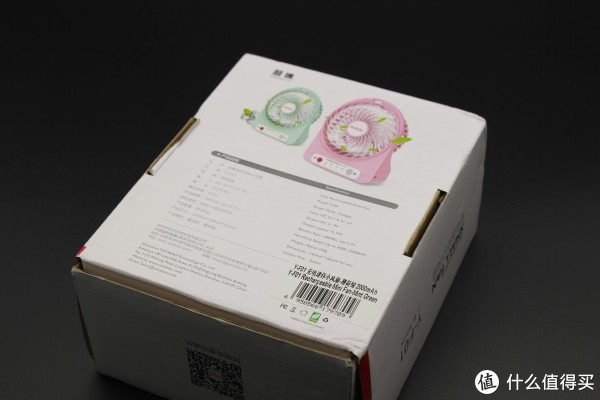

▼背面可以看到这个是薄荷绿的2000mAh版本的小风扇，同款还有一个樱花粉的配色

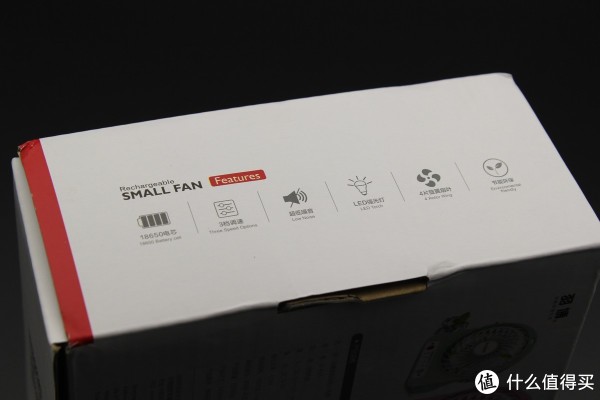

▼侧面还有一些“黑科技”标签，大家看看

▼另一侧印着小风扇的名称和型号

▼顶部就是羽博的品牌和标语了，“品质改变生活”，我一直以为羽博只做移动电源呢

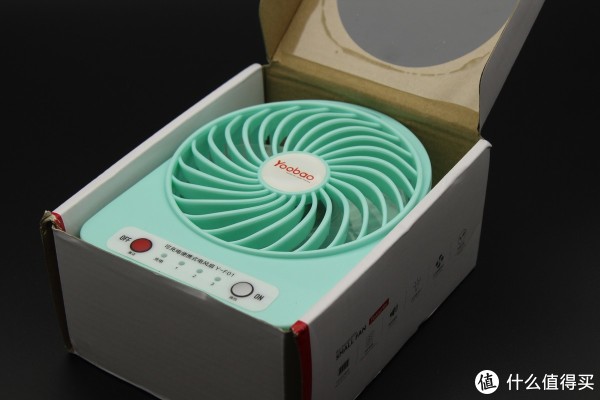

▼纸盒是掀背式的设计，掀开就能看到小风扇

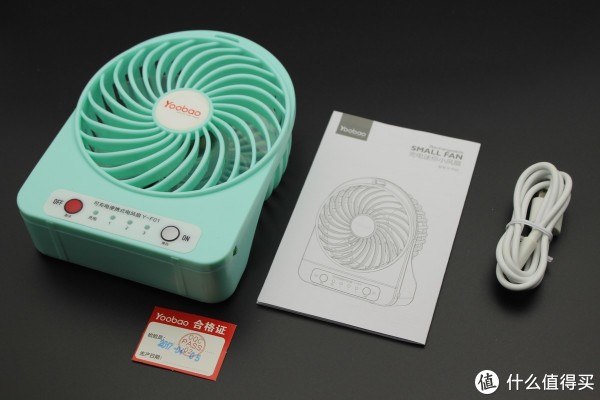

▼纸盒里面的全部内容，小风扇、说明书、充电线、合格证

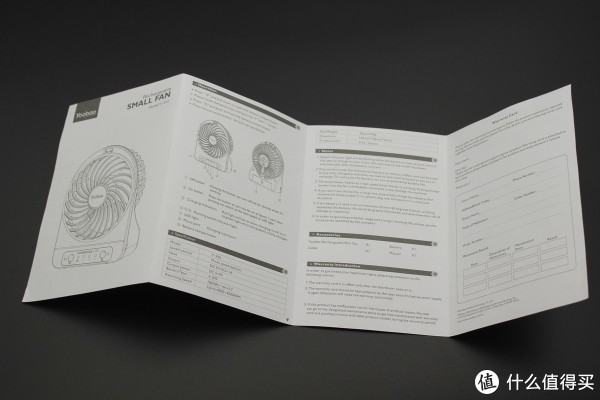

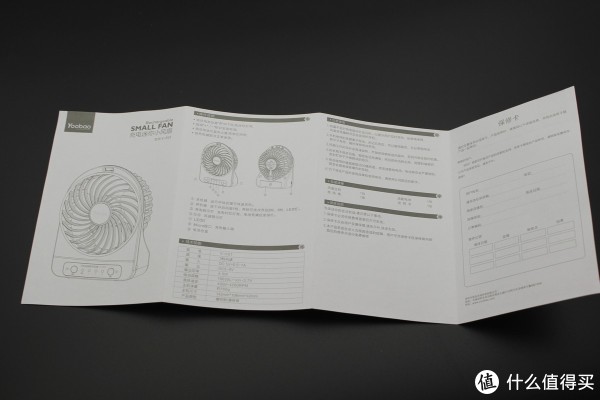

▼说明书介绍了一些小风扇的信息，有操作说明、规格、注意事项和保修之类的

▼背面都是英文，反正中文都看完了，英文就不看了

外观

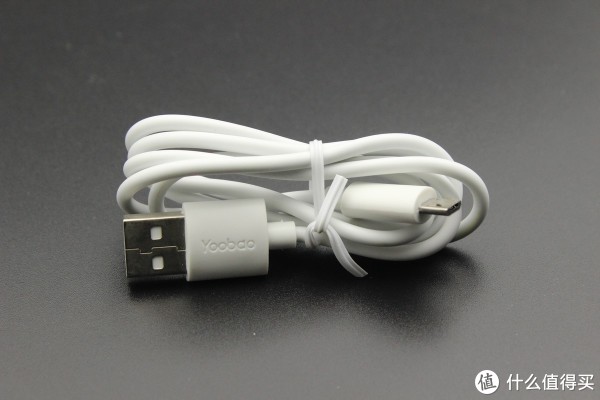

▼充电线是白色的，USB插头印着羽博的品牌LOGO，接口是MicroUSB接口

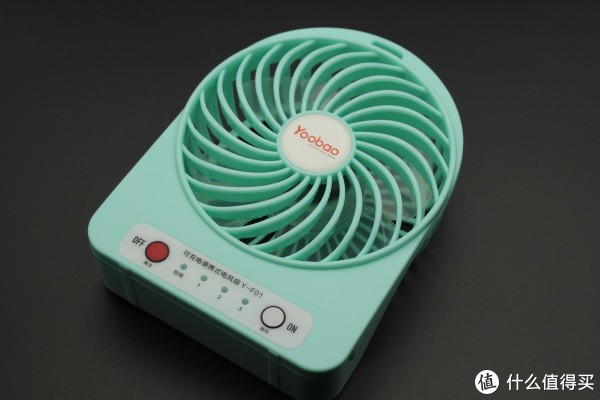

▼说实话薄荷绿配色的小风扇看着还可以，挺清新的

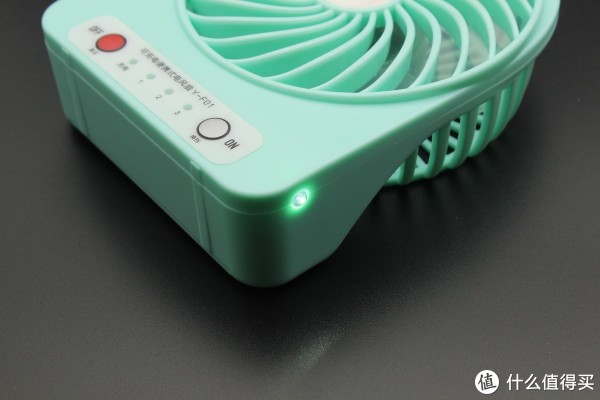

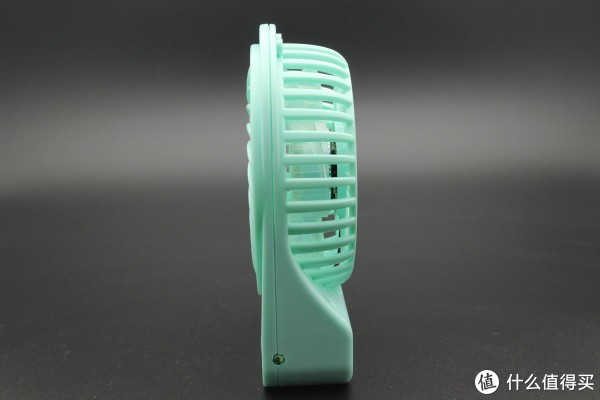

▼侧面底部有一个小灯

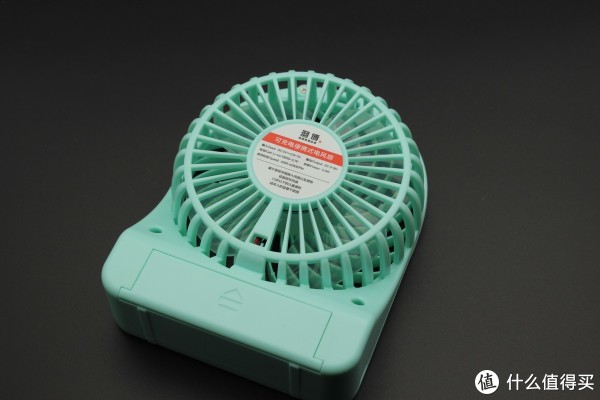

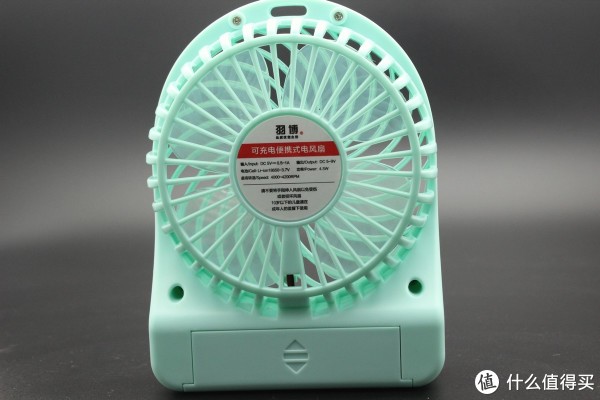

▼背面下面是电池槽

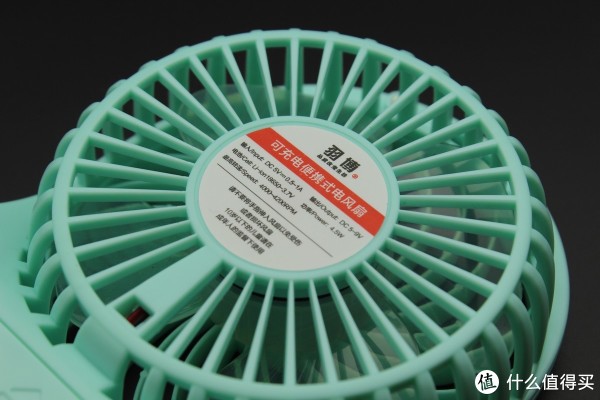

▼仔细看看参数

产品名称：可充电便携式电风扇

产品型号：Y-F01

输入：DC 5V-0.5~1A

输出：DC 5-9V

电池：Li-ion 18650 3.7V

功率：4.5W

最高转速：4000~4200RPM

▼另一侧底部是Micro USB的充电口

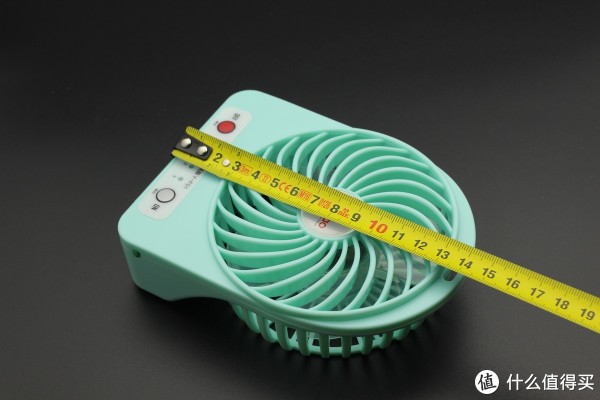

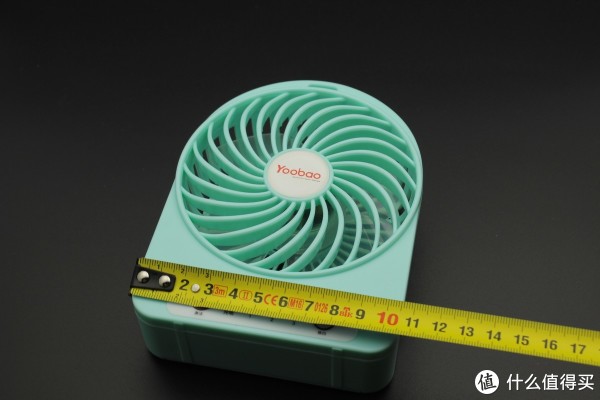

▼小风扇不是太大，长大约10.5cm

▼高大约14cm左右，风扇的高度在3cm以上

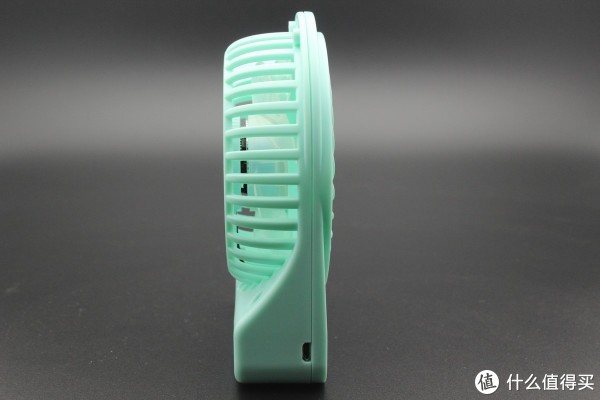

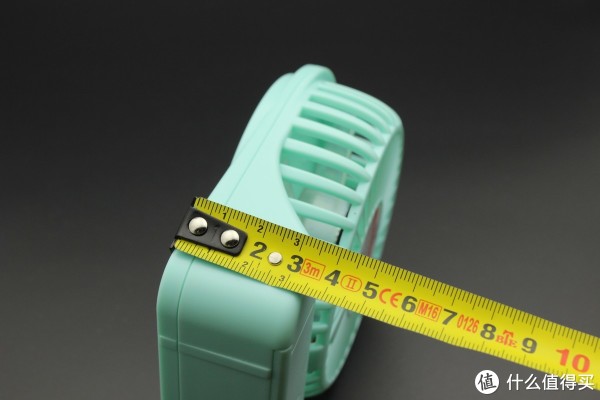

▼厚大约3.5cm左右，这个大小还是可以带走的

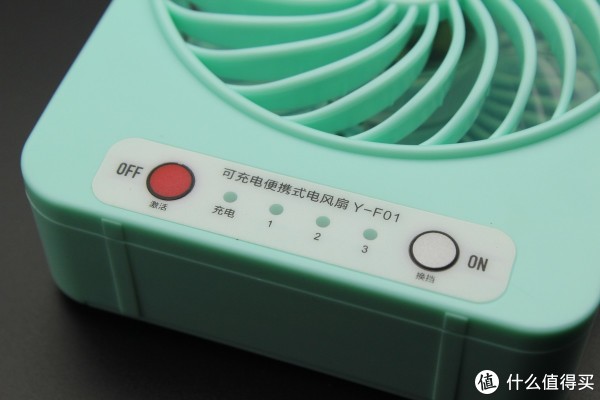

▼底部有两个按键和四个指示灯

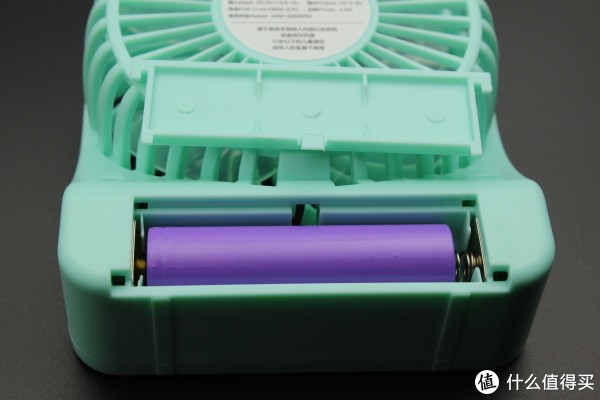

▼背部有电池槽，里面有一颗18650电芯，采用弹簧的方式固定

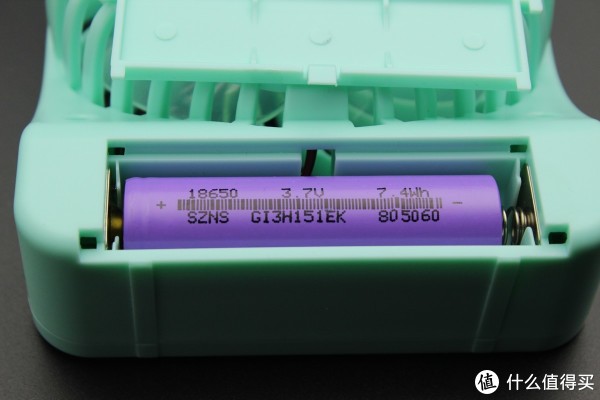

▼转一下看看参数，3.7V 7.4Wh，容量约为2000mAh，SZNS：深圳南辰生产，想要大容量的话还可以自己购买更换大容量的18650电芯

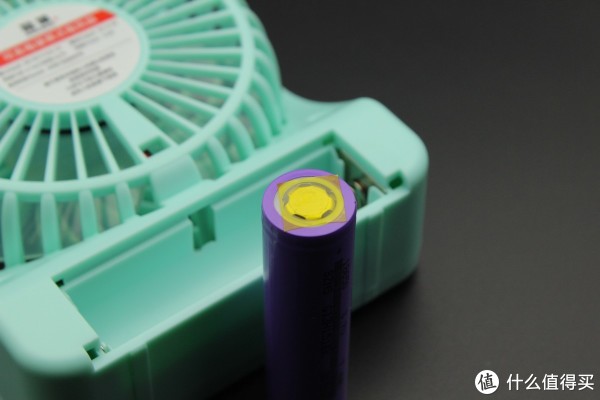

▼在电芯的正极，还贴心的使用胶带绝缘，防止运输过程中电量耗光对电芯寿命产生影响

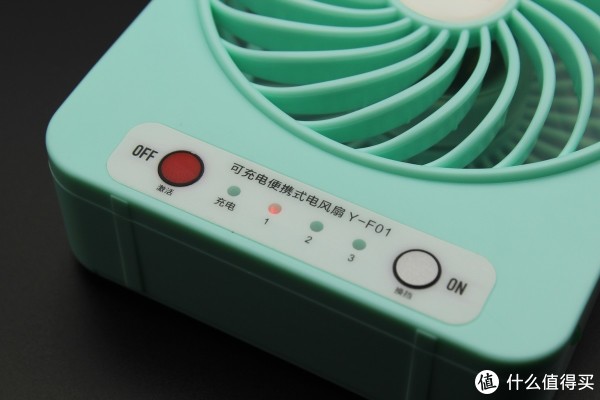

▼按一下ON，风扇转动，1档指示灯亮起

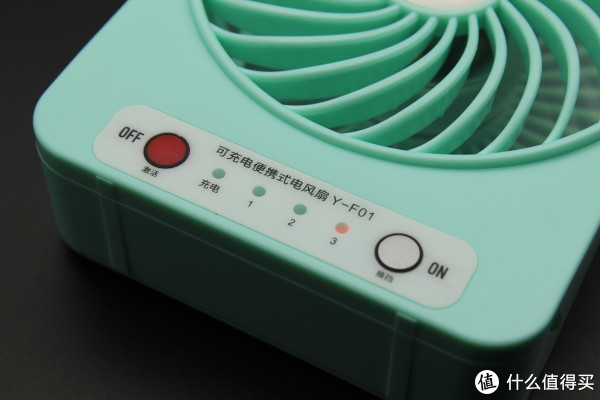

▼按三下ON，风扇切换到三档

▼三档之后，再按一下，侧面的灯亮起，在任何一档下按OFF键都可以停止

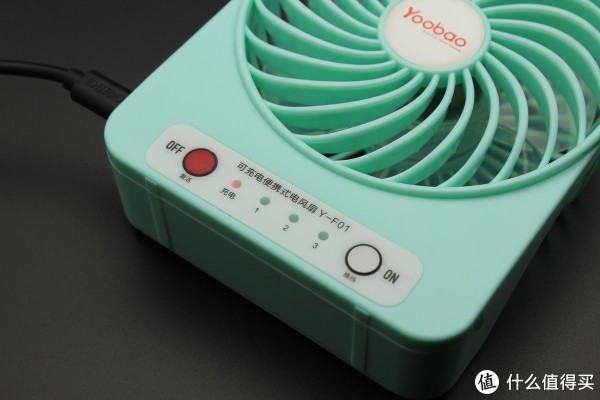

▼充电的时候，充电灯亮起，亮红灯，充满亮绿灯

拆解

▼风扇背后有四个螺丝固定，上面两个，下面两个

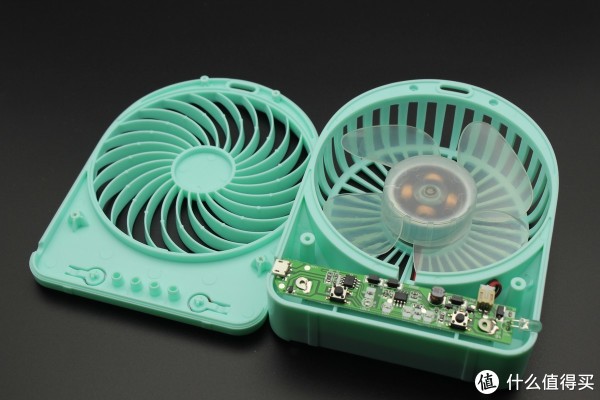

▼拧掉就可以将风扇拆开了，可以看到扇叶为四扇叶，内部的电机也可以看到，应该是纯铜的直流无刷电机，用霍尔元件配合换向器进行换向

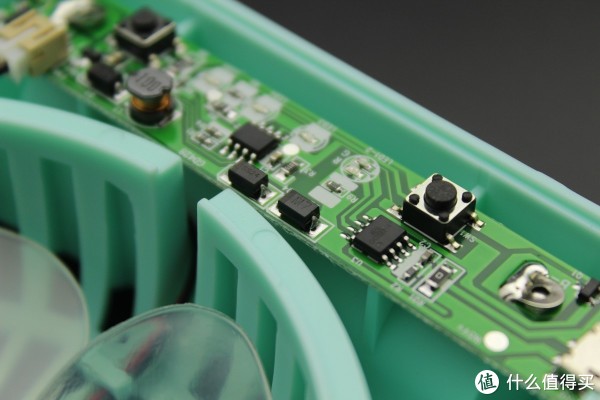

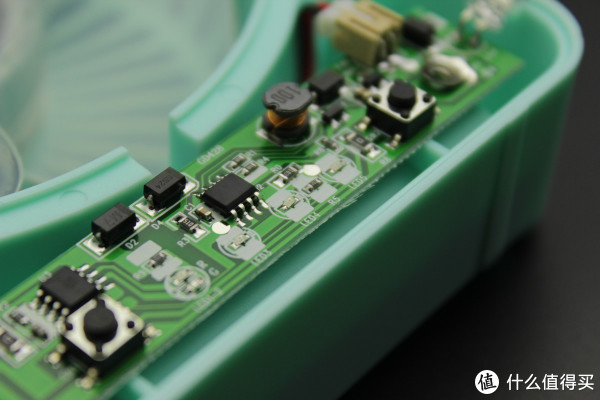

▼控制板PCB在风扇的下部，整体看做工还可以

▼整个PCB没有固定螺丝，仅通过左右两侧的电池的接触片弯折焊接固定

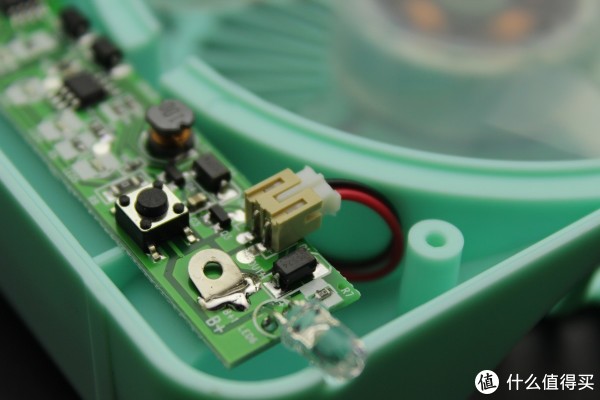

▼风扇的供电使用了分离式的排插，方便更换

▼LED1-2上使用了两个不同颜色的LED来分别显示红色和绿色

▼风扇档位就简单的使用一颗红色的LED来指示

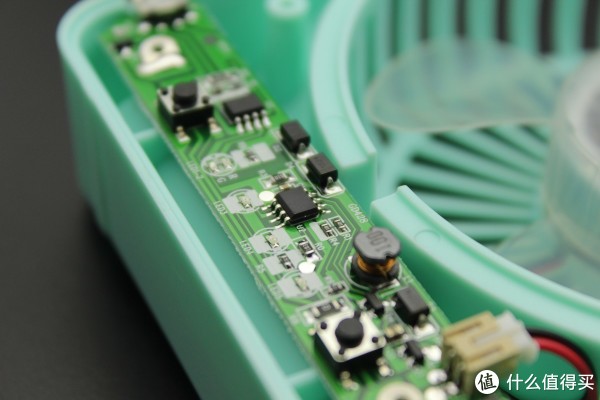

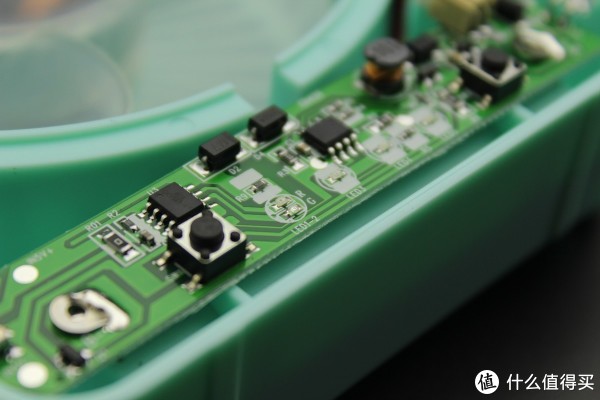

▼中间有一颗八角IC，丝印被磨掉了，应该是一颗升压IC，配合后面的参数来看，应该能提供多档不同的电压等级，来达到调速的目的

▼放大看一下

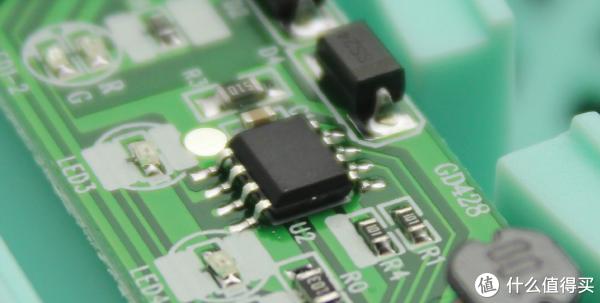

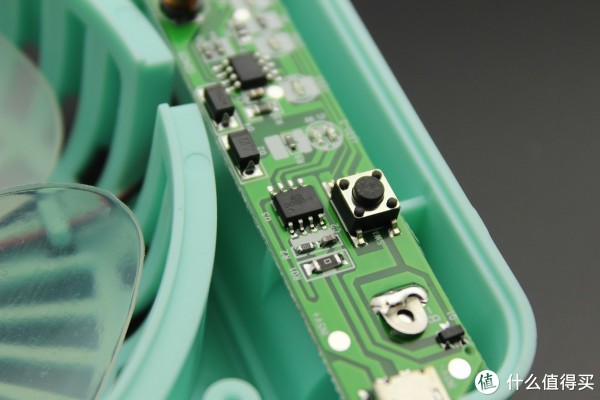

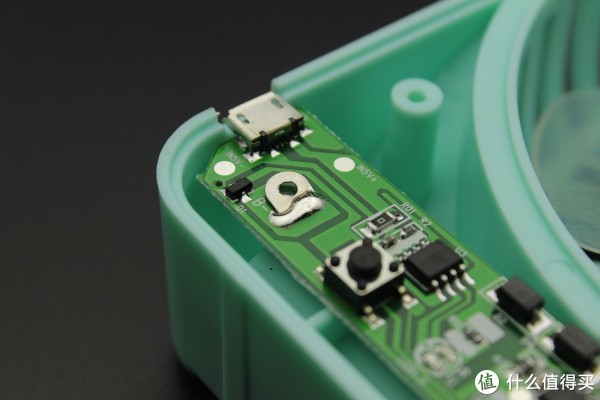

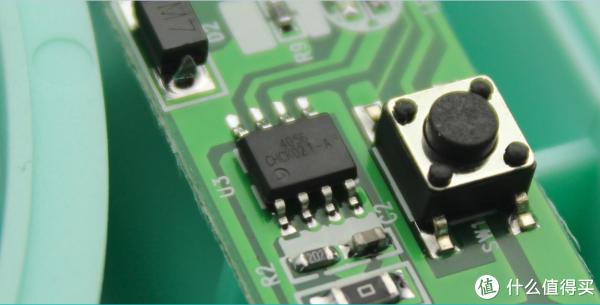

▼另一侧的开关上面有一个丝印4056 CHCK02.1-A的八脚芯片，4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，最高可提供1A的充电电流

▼放大看一下

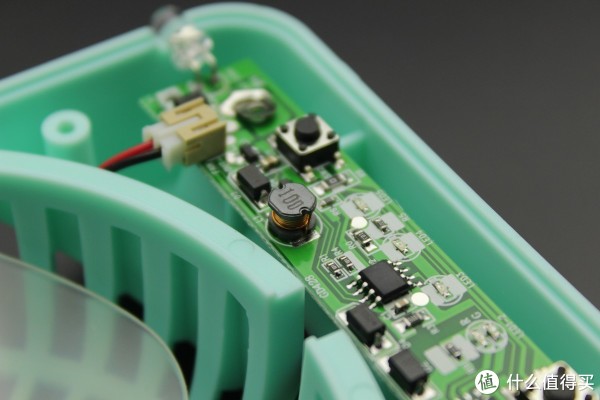

▼一颗10μH的普通电感

▼普通的M7二极管和ss24肖特基二极管
